东胜精攻滨南公司滨661集中拉油站工程---施工组织设计VIP免费

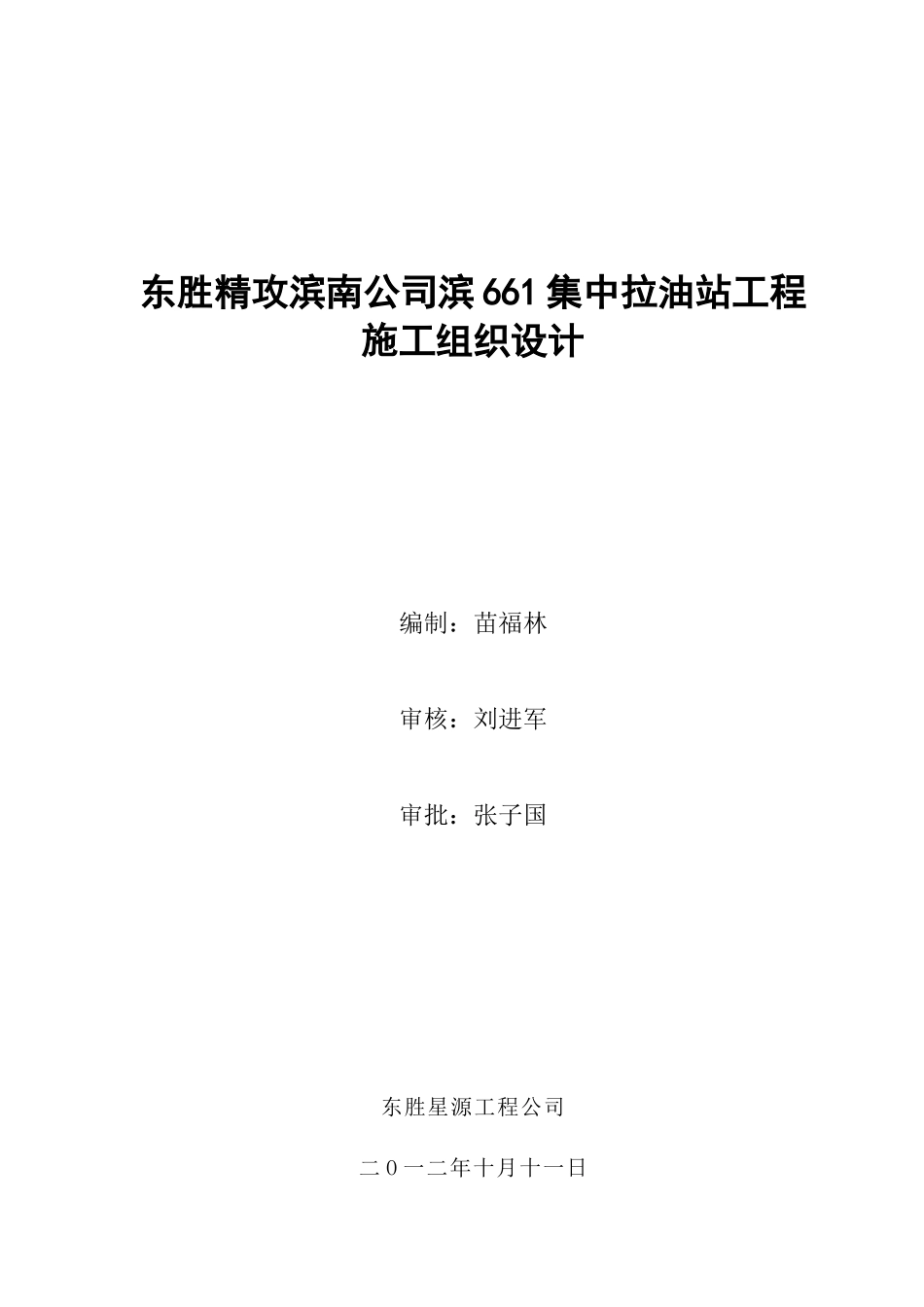

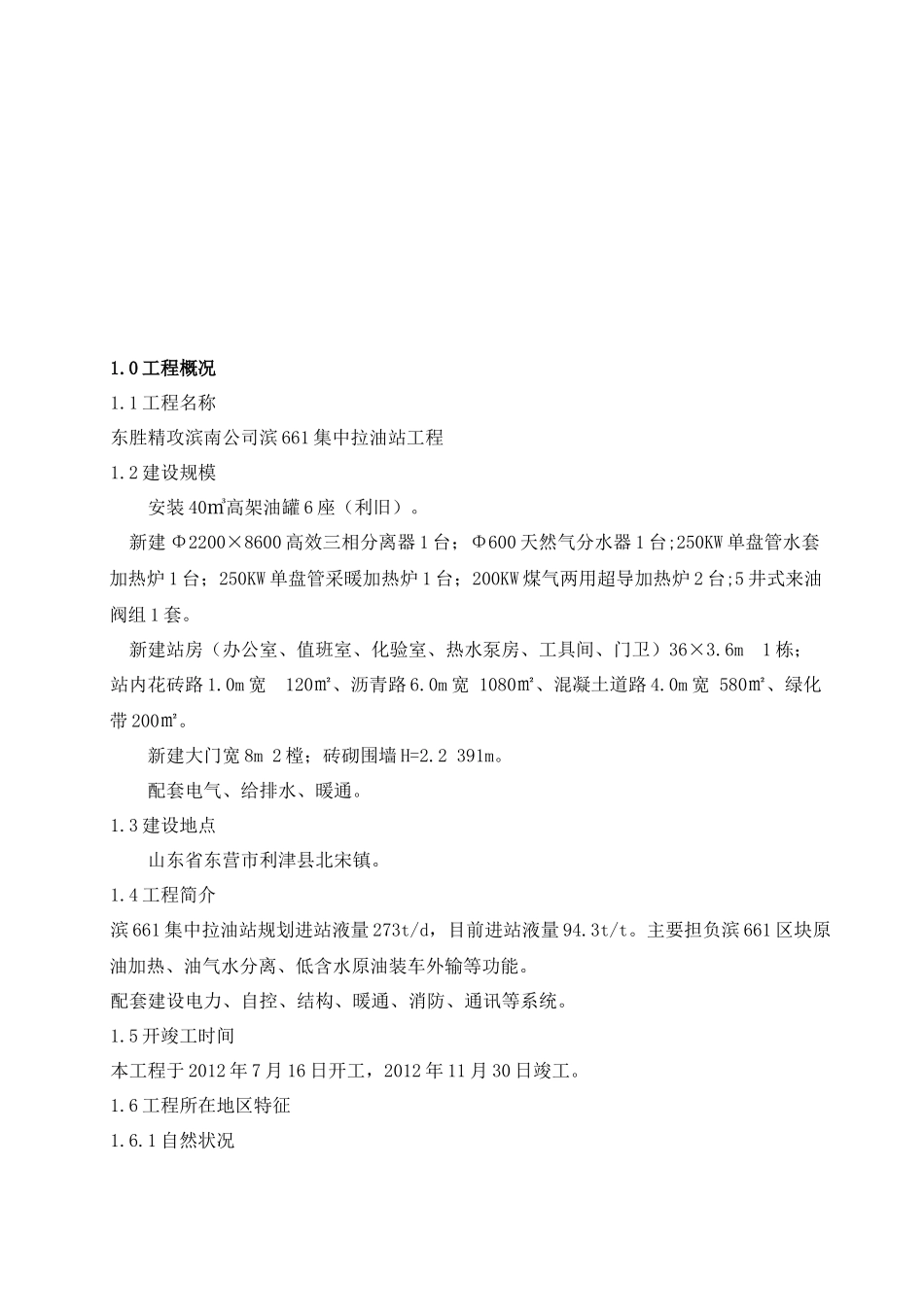

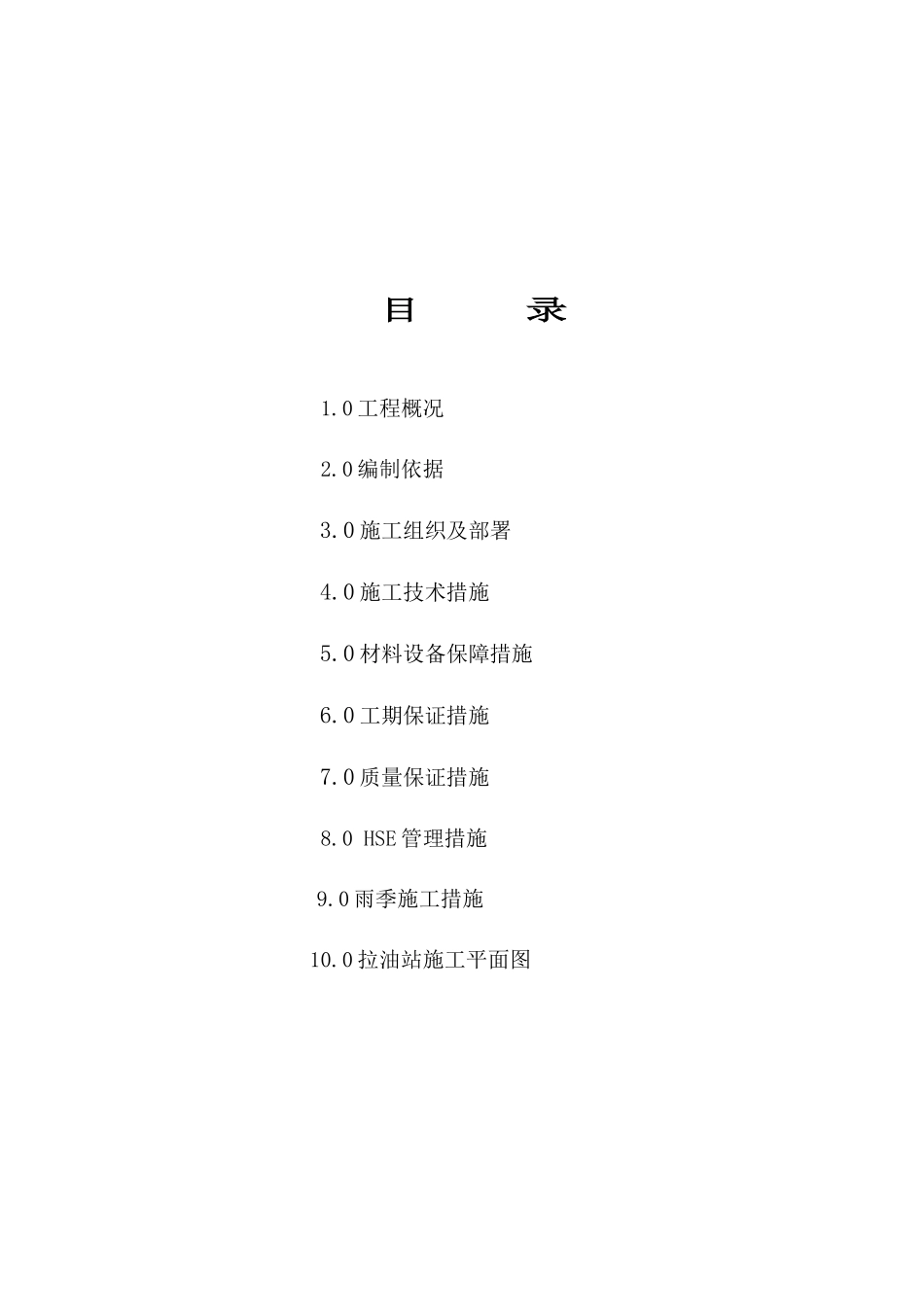

东胜精攻滨南公司滨661集中拉油站工程施工组织设计编制：苗福林审核：刘进军审批：张子国东胜星源工程公司二O一二年十月十一日目录1.0工程概况2.0编制依据3.0施工组织及部署4.0施工技术措施5.0材料设备保障措施6.0工期保证措施7.0质量保证措施8.0HSE管理措施9.0雨季施工措施10.0拉油站施工平面图1.0工程概况1.1工程名称东胜精攻滨南公司滨661集中拉油站工程1.2建设规模安装40高架油罐㎥6座（利旧）。新建Φ2200×8600高效三相分离器1台；Φ600天然气分水器1台;250KW单盘管水套加热炉1台；250KW单盘管采暖加热炉1台；200KW煤气两用超导加热炉2台;5井式来油阀组1套。新建站房（办公室、值班室、化验室、热水泵房、工具间、门卫）36×3.6m1栋；站内花砖路1.0m宽120㎡、沥青路6.0m宽1080㎡、混凝土道路4.0m宽580㎡、绿化带200㎡。新建大门宽8m2樘；砖砌围墙H=2.2391m。配套电气、给排水、暖通。1.3建设地点山东省东营市利津县北宋镇。1.4工程简介滨661集中拉油站规划进站液量273t/d，目前进站液量94.3t/t。主要担负滨661区块原油加热、油气水分离、低含水原油装车外输等功能。配套建设电力、自控、结构、暖通、消防、通讯等系统。1.5开竣工时间本工程于2012年7月16日开工，2012年11月30日竣工。1.6工程所在地区特征1.6.1自然状况滨661区块地处平原地区，地势平坦，多为农田，周围村庄较多，南侧靠近220国道，附近无重要建筑物，交通和生产便利。1.6.2工程地质：抗震基本设防烈度为7度，设计基本地震加速度值为0.15g。1.7工艺特点1.7.1工艺参数：设计规模：273t/d进站压力：0.3Mpa进站温度：40℃原油含水：34%原油装车温度：65℃1.8主要工程量表：序号名称规格及型号单位数量140m³高架油罐（利旧）RSZX-40m³座62单盘管加热炉HJ250-Y/2.5-Q/Z台23天然气分水器PN0.6MPaΦ600Ｈ=2683台14高效三相分离器Φ2200×8600台155井式来油阀组套16煤气两用超导加热炉RHJ200-Y/2.5-Q(M)台27砖砌围墙H=2.2mm3918AL2防爆配电箱明装底装高1.5米（详见图纸XCSF12127K-电/02）面19AL防爆配电箱明装底装高1.5米（详见图纸XCSF12127K-电/02）面110SDB-FB516MC配电箱（暗装底装高1.3米宽×高×深=420×980×120）面111ISR80-65-315(J)热水循环泵（P=5.5KWQ=15m³/hH=32m)台212化验室、值班室、等36×3.6m栋113绿化带㎡20014花砖路宽1.0mm212015水泥道路宽4mC25砼m25801.9单位、分部、分项工程划分单位工程分部工程子分部工程名称分项工程名称检验批滨661集中拉油站工程工艺安装管道安装钢管下料和管件加工钢管下料和管件加工管道安装管道安装管道组对和焊接管道组对、管道焊接管沟开挖、下沟和回填管沟开挖、管道下沟和管沟回填管道系统吹扫和试压管道吹扫和试压管道防腐和保温管道防腐、管道保温给排水管安装给排水管安装设备安装加热炉安装加热炉安装分离器安装分离器安装储油罐安装储油罐安装采暖设备安装采暖设备安装土建工程房屋地基与基础土方开挖、混凝土原材料、混凝土施工、模板安装、模板拆除、钢筋原材料、钢筋加工、钢筋安装主体结构砖砌体、模板安装、模板拆除、钢筋原材料、钢筋加工、钢筋安装建筑装饰装修一般抹灰、内外墙漆建筑屋面金属板材屋面设备基础土方土方开挖模板模板安装、模板拆除混凝土混凝土原材料、混凝土施工、混凝土设备基础外观及尺寸偏差电气工程电气工程电动机的电气检查和接线工程电动机的电气检查和接线工程电缆线路工程电缆线路工程照明器具及配电箱、板安装工程照明器具及配电箱、板安装工程变频器、变压器安装工程变频器、变压器安装工程管配线工程管配线工程接地装置及避雷针设施安装接地装置及避雷针（带、网）安装2.0编制依据2.1东胜精攻滨南公司滨661集中拉油站工程施工图纸；2.2图纸会审纪要及施工合同；2.3设计变更；2.4施工技术标准及验收规范《钢制对焊无缝管件》GB/T12459-2005；《输送流体用无缝钢管》GB/T8163-2008；《油气集输设计规范》GB50350-2005；《混凝土结构设计规范》GB50010-2010；《建筑电气工程施工质量验收规范》GB50303-2002；《民用建筑电气设计规范》JGJ16-2008；《建筑地基基础设计规范》GB50007-2011；《建筑结构载荷规范》GB50009-201...
