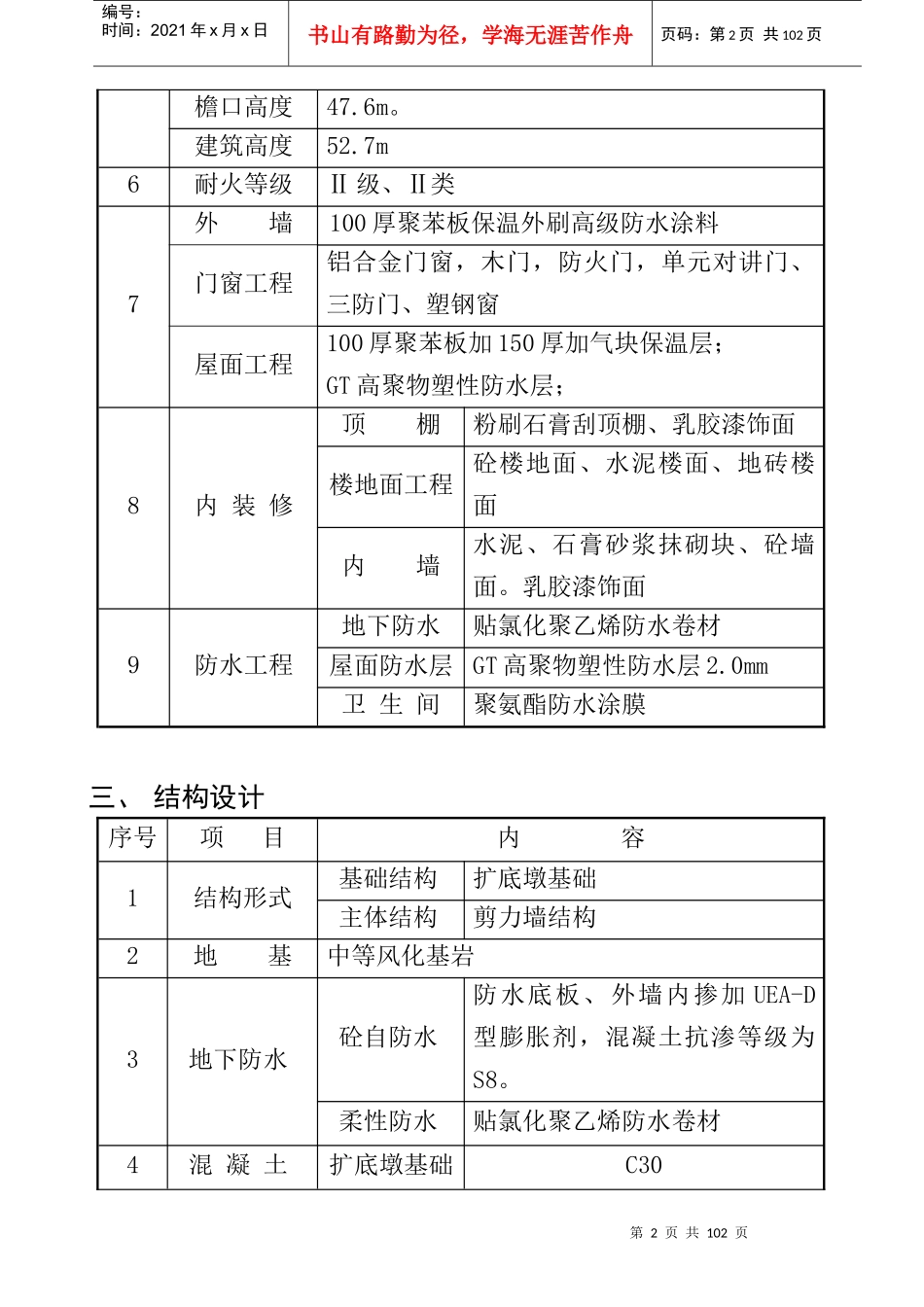

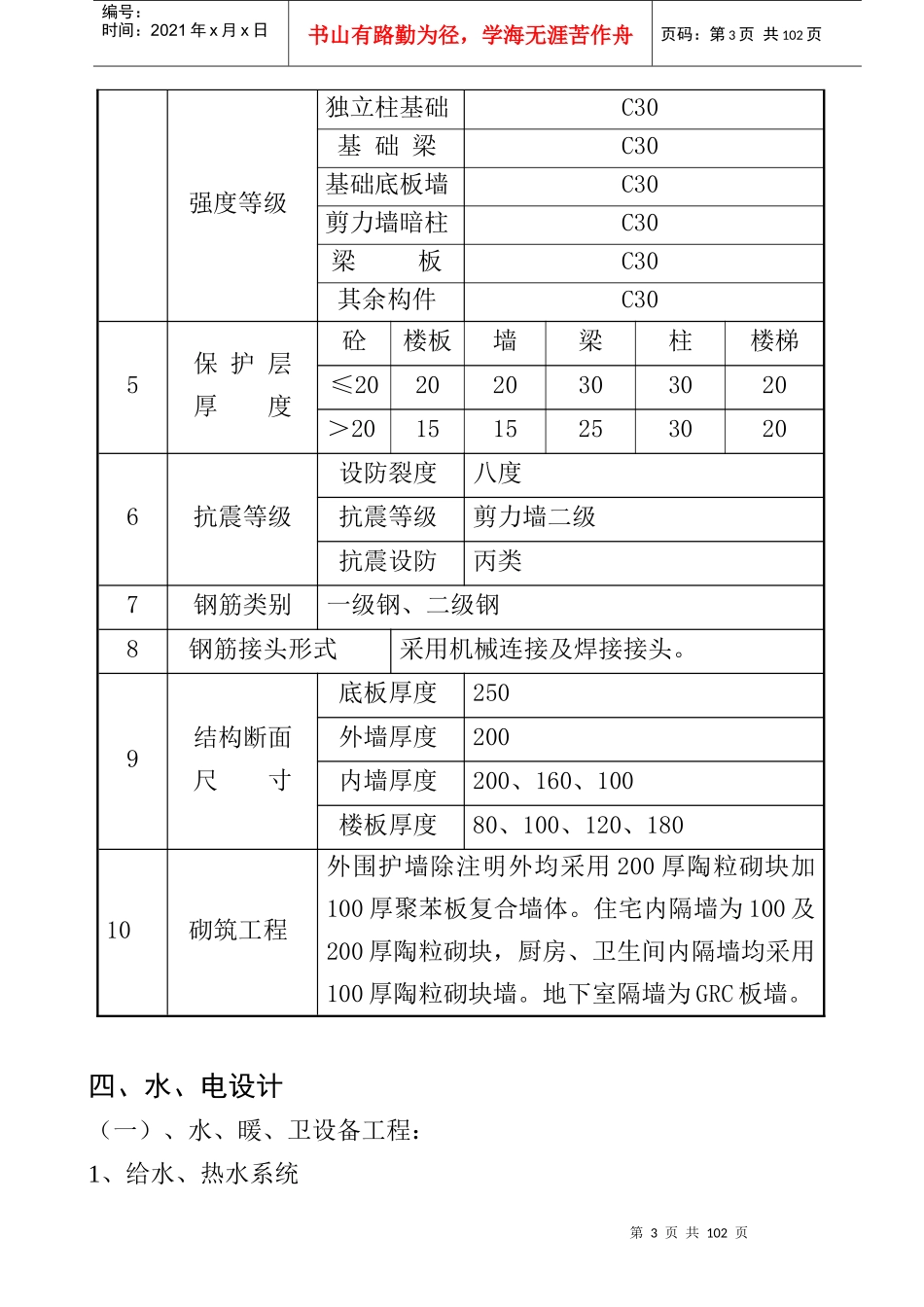

第1页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共102页某住宅小区3#高层住宅楼施工组织设计第一章工程概况一、工程简述：1、工程名称：某住宅小区；2、项目法人：；3、建设地点：*****依东路以南，****市环保局以西。4、合同承包范围：施工图纸范围内的所有内容[不包括消防工程、地暖、电梯、防水工程（其中的管线预埋预留除外）]。5、拟建工程六个单元，由（B+B+B+B+C+C）组合,住宅楼均为一梯两户,每个单元安装一部电梯。二、建筑设计序号项目内容1建筑面积地上16184.58m2；地下919m2。2建筑功能一层为商铺，以上为住宅。3建筑层数地上十六层，地下一层。4建筑层高地下一层～十六层层高均为2.9m，局部十七层层高2.5m，十八层3.0m。5绝对标高±0.000=836.49m。室内外高差1m扩底墩基底标高、防水设计要求低于防水底板基础下≥5m.入中风化岩大于桩基直径或短边尺寸板基础标高基础防水板底标高-4.1m第2页共102页第1页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共102页檐口高度47.6m。建筑高度52.7m6耐火等级Ⅱ级、Ⅱ类7外墙100厚聚苯板保温外刷高级防水涂料门窗工程铝合金门窗，木门，防火门，单元对讲门、三防门、塑钢窗屋面工程100厚聚苯板加150厚加气块保温层；GT高聚物塑性防水层；8内装修顶棚粉刷石膏刮顶棚、乳胶漆饰面楼地面工程砼楼地面、水泥楼面、地砖楼面内墙水泥、石膏砂浆抹砌块、砼墙面。乳胶漆饰面9防水工程地下防水贴氯化聚乙烯防水卷材屋面防水层GT高聚物塑性防水层2.0mm卫生间聚氨酯防水涂膜三、结构设计序号项目内容1结构形式基础结构扩底墩基础主体结构剪力墙结构2地基中等风化基岩3地下防水砼自防水防水底板、外墙内掺加UEA-D型膨胀剂，混凝土抗渗等级为S8。柔性防水贴氯化聚乙烯防水卷材4混凝土扩底墩基础C30第3页共102页第2页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共102页强度等级独立柱基础C30基础梁C30基础底板墙C30剪力墙暗柱C30梁板C30其余构件C305保护层厚度砼楼板墙梁柱楼梯≤202020303020＞2015152530206抗震等级设防裂度八度抗震等级剪力墙二级抗震设防丙类7钢筋类别一级钢、二级钢8钢筋接头形式采用机械连接及焊接接头。9结构断面尺寸底板厚度250外墙厚度200内墙厚度200、160、100楼板厚度80、100、120、18010砌筑工程外围护墙除注明外均采用200厚陶粒砌块加100厚聚苯板复合墙体。住宅内隔墙为100及200厚陶粒砌块，厨房、卫生间内隔墙均采用100厚陶粒砌块墙。地下室隔墙为GRC板墙。四、水、电设计（一）、水、暖、卫设备工程：1、给水、热水系统第4页共102页第3页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共102页（1）给水系统：竖向分为2个区，其中地下一层～五层为低区，直接接市政给水，六～十六层为高区，由2＃楼地下一层的变频泵提供水源，2＃楼地下室设生活给水箱。（2）给水管采用内涂塑外镀锌钢塑复合管，热水管采用聚丁烯管。2、排水系统（1）主排水管设在卫生间内，各排水点分别排入排水主管。由地下一层顶板排出室外。（2）生活污水采用柔性抗震排水铸铁管，沟槽式卡箍连接。（3）卫生陶瓷器具。3、采暖系统（1）采暖管采用焊接钢管。（2）一层采用散热器水平串连系统采暖，散热器采用铸铁760型，（3）住宅二～十六为壁挂炉地板采暖系统。（二）、电器设备工程1、高低压配电系统（1）两路380/220V低压电源由2＃楼变配电室直埋引至地下室强电竖井。（2）直埋供电电缆供电给单元采用树干式配电，T字分支供电单元。（3）单元垂直干线采用动力配电，一路供电-1层至8层，一路供电8层至16层。（4）单元垂直干线采用ZR-VV-1KV铜芯塑料护套电缆，支线采用ZR-BV-500V阻燃铜芯塑料线。（5）照明、动力支线及弱电系统线路全部穿管暗配。2、接地系统（1）本工程按三类防雷建筑考虑，设整体综合防雷保护。（2）防雷采用柱内两根直径≥16的主筋相互连通做引下线，所有引下第5页共102页第4页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共102页线上下可靠焊接。（3）建筑物外墙...
