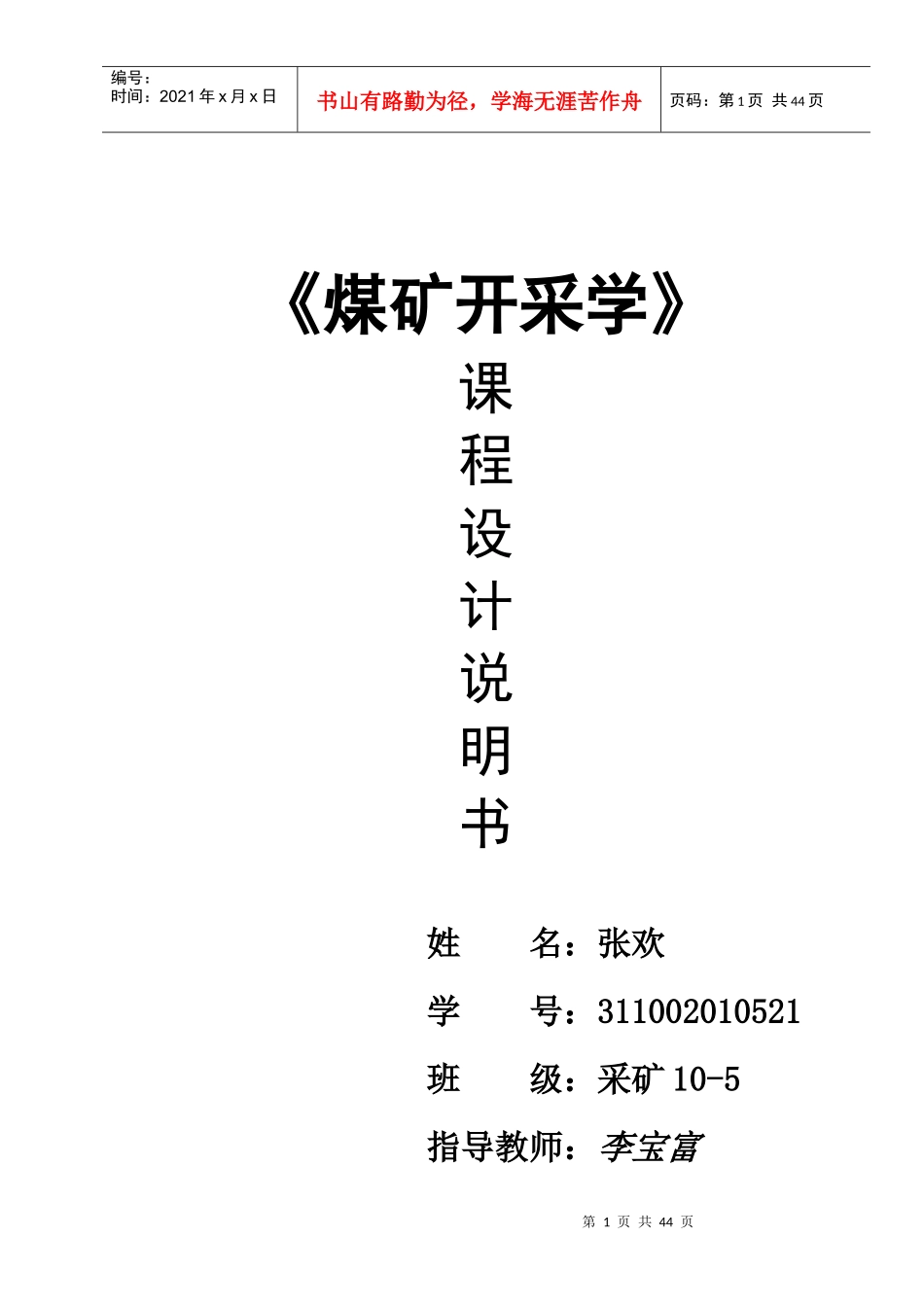

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页《煤矿开采学》课程设计说明书姓名：张欢学号：311002010521班级：采矿10-5指导教师：李宝富第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页第一章．带区巷道布置第一节．带区储量与服务年限第二节．带区内的再划分第三节．确定带区内准备巷道布置及生产系统第四节．第二章．采煤工艺设计第一节．采煤工艺方式的确定第二节．工作面合理长度的确定第三节．采煤工作面循环作业图表的编制第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页序论一、目的1、初步应用《采矿学》课程所学的知识，通过课程设计，加深对《采矿学课程的理解。第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页2、培养采矿工程专业学生的动手能力，对编写采矿技术文件，包括编写设计说明书及绘制设计图纸进行初步锻炼。3、为毕业设计中编写毕业设计说明书及绘制毕业设计图纸打基础。二、设计题目某矿第一开采水平上山阶段某带区自上而下开采Kl和K2煤层，煤层厚度、层间距及顶底板岩性如下表所示。该带区走向长度3000m，倾斜长度1100m，带区内各煤层埋藏平稳，地质构造简单，无断层，K1煤层属简单结构煤层，硬度系数f=2，K2煤层属中硬煤层，各煤层瓦斯涌出量较低，自然发火倾向较弱，涌水量也较小。设计矿井的地面标高为+30m，煤层露头为-30m。第一开采水平为该带区服务的一条运输大巷布置在K2煤层底板下方20m处的稳定岩层中。煤层平均倾角为8°。设计带区煤层及顶底板情况第5页共44页第4页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共44页厚度(m)岩性描述8.60灰色泥质页岩，砂页岩互层8.40泥质细砂岩，碳质页岩互层0.20碳质页岩，松软6.9K1煤层，γ=1.30t/m³4.20灰色砂质泥岩，细砂岩互层，坚硬7.80灰色砂质泥岩2.50K2煤层，煤质中硬，γ=γ=1.30t/m³3.20灰白色粗砂岩、坚硬24.68灰色中、细砂岩互层第6页共44页第5页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共44页第一章带区巷道布置第一节带区储量与服务年限1、带区生产能力选定根据要求带区上部煤柱为20m下部煤柱留30m，故剩余倾斜长度为：1100-50=1050m分三个带区，每个带区分六个分带。采煤工艺选取综合机械化采煤，工作面长度取160m。带区生产能力A0=LM1XγC0NA0=160*6.9*3.2*1.3*0.95*300=128.1万吨/a≈120万吨/aL----工作面长度。160m。M1----K1煤层厚度，6.9m。X----日进度，3.2m。Γ----煤的容重，1.30t/m3。C0----厚煤层回采率，不小于百分之93。第7页共44页第6页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共44页N----年工作日，300天。2、带区的工业储量、设计可采储量(1)带区的工业储量Zg1=H×L×M1×γ式中：Zg1----K1煤层工业储量，万t；H----带区倾斜长度，1100m；L----带区走向长度，3000m；γ----煤的容重，1.30t/m3；M1----K1煤层煤的厚度，为6.9米；Zg1=1100×3000×6.9×1.3=2960.1万吨Zg2=H×L×M2×γ式中：Zg2----K2煤层工业储量，万t；H----带区倾斜长度，1100m；L----带区走向长度，3000m；第8页共44页第7页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共44页γ----煤的容重，1.30t/m3；M2----K2煤层煤的厚度，为2.50米；Zg2=1100×3000×2.5×1.3=1072.5万吨Zg=Zg1+Zg2Zg-------带区的工业储量=2960.1+1072.5=4032.6万吨(2)带区设计可采储量Zk=(Zg-P)×C式中：Zk----带区设计可采储量,万t；Zg----带区工业储量，万t；P----带区煤柱损失量，万t；C----带区采出率，厚煤层可取0.75.中厚煤层0.8（说明：采区煤柱包括区段煤柱、采区上下边界煤柱、采区两侧边界煤柱及维护上山煤柱。）PK1=3000×（20+30）×6.9×1.3+1050×（10+10）×6.9×1.3第9页共44页第8页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共44页=153.4万吨PK2=3000...
