《安装300条》浙江省建筑设备安装工程提高质量的若干意见VIP免费

《安装300条》浙江省建筑设备安装工程提高质量的若干意见_第1页
1/77
《安装300条》浙江省建筑设备安装工程提高质量的若干意见_第2页
2/77
《安装300条》浙江省建筑设备安装工程提高质量的若干意见_第3页
3/77

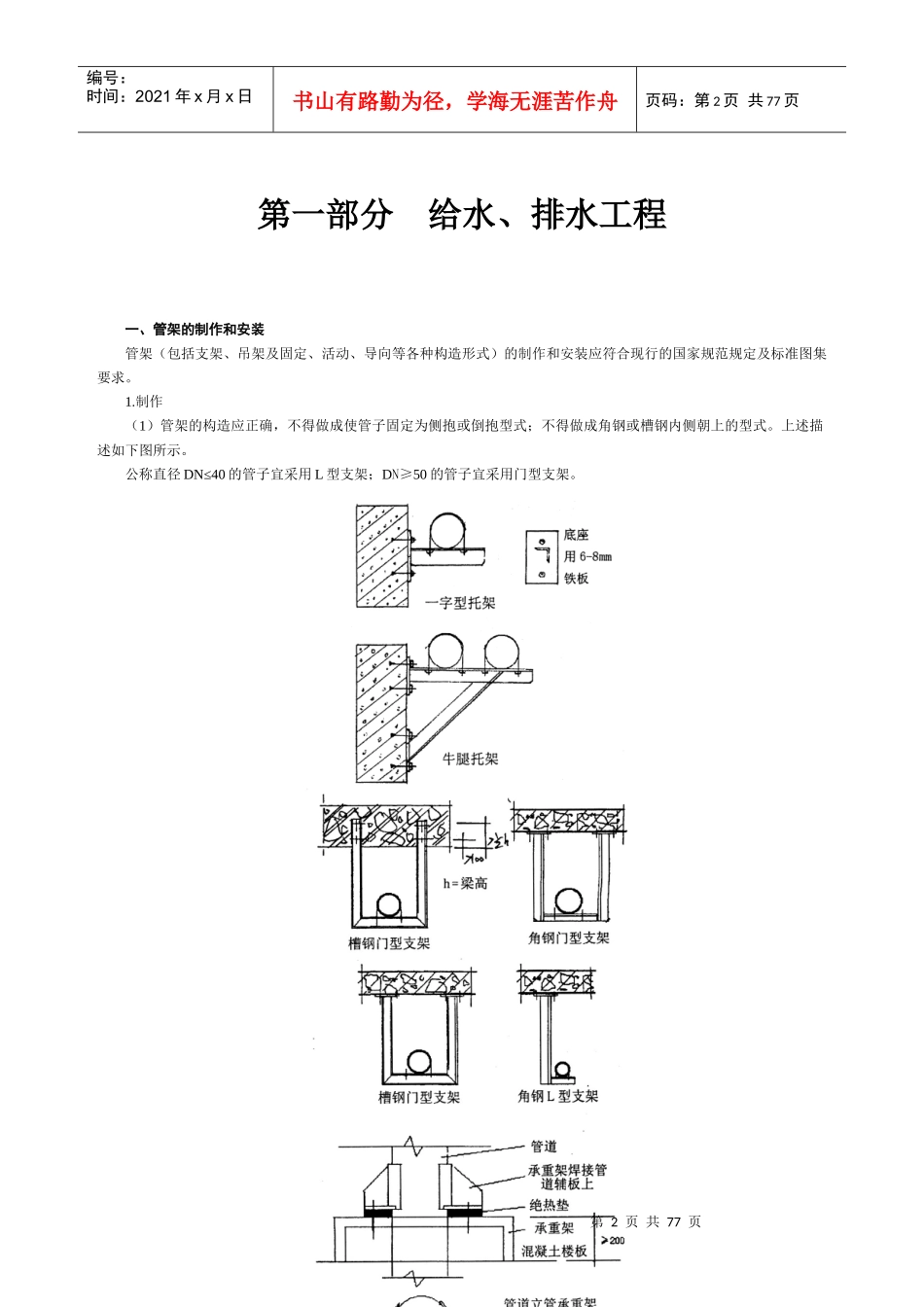

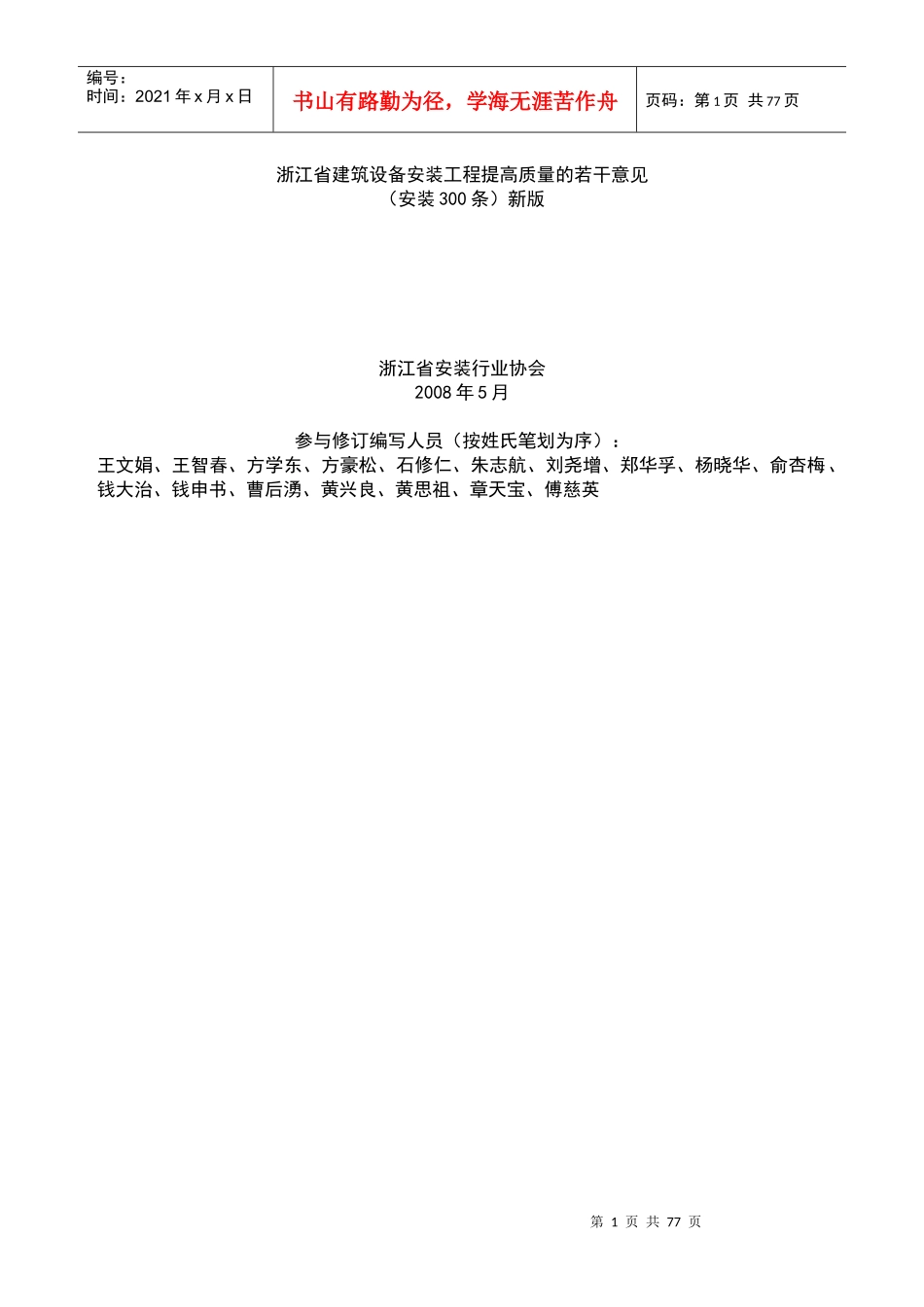

第1页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共77页浙江省建筑设备安装工程提高质量的若干意见(安装300条)新版浙江省安装行业协会2008年5月参与修订编写人员(按姓氏笔划为序):王文娟、王智春、方学东、方豪松、石修仁、朱志航、刘尧增、郑华孚、杨晓华、俞杏梅、钱大治、钱申书、曹后湧、黄兴良、黄思祖、章天宝、傅慈英第2页共77页第1页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共77页第一部分给水、排水工程一、管架的制作和安装管架(包括支架、吊架及固定、活动、导向等各种构造形式)的制作和安装应符合现行的国家规范规定及标准图集要求。1.制作(1)管架的构造应正确,不得做成使管子固定为侧抱或倒抱型式;不得做成角钢或槽钢内侧朝上的型式。上述描述如下图所示。公称直径DN≤40的管子宜采用L型支架;DN≥50的管子宜采用门型支架。第3页共77页第2页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共77页(2)制作管架钢材的切割下料宜用机械加工;禁止用气焊、电焊在管架上割孔,应用机械钻孔。(3)同规格的角钢或槽钢管架应采用45°拼角成90°的制作方法,弯制后的各边保持在同一平面内,平整不翘角。(4)管架的组对焊接应满焊,焊缝饱满成型好,焊后药皮和飞溅物要清理干净。(5)管架组对焊接完成后,经除锈刷两道防锈漆、一道调合漆,油漆干燥形成漆膜后才能将管架安装固定。(6)管架油漆漆层应完整、色泽光亮、厚薄均匀、无流淌、漏刷现象。(7)管架安装固定后,管子与管架固定前应消除管架上沾染的建筑垃圾等杂物,并刷第二道调合漆(面漆),并应对安装过程中造成管架油漆破损的部位进行修补刷漆。(8)各专业共用的综合支架(管架)制作,除遵守前述规定外,应确保各管线在支架上固定布局合理、安装牢固,管线的中心线、标高等符合设计图纸要求。2.安装(1)管架的定位应符合设计图纸的要求:管架的设置和数量以及构造型式应符合规范的规定。(2)成排的管架应排列整齐,标高一致。(3)管架与建筑结构间的固定:1)端部埋入砖或混凝土结构预留洞的悬挑式管架,应确保埋入深度,并用细实混凝土填实,表面应抹平。2)与预埋铁板焊接固定的管架,应确保焊缝的长度,每个固定点至少有两条不同位置的焊缝;焊接应满焊,焊缝饱满成型好,焊后药皮和飞溅物要清理干净。3)用膨胀螺栓固定管架,膨胀螺栓的大小和数量应与固定管架用的钻孔大小和数量相匹配;螺栓埋入式膨胀螺栓管架固定后外露的长短一致;螺母埋入式膨胀螺栓管架固定后螺钉应拧紧拧平。4)用膨胀螺栓在钢筋混凝土梁上固定管架,膨胀螺栓的位置应尽量设在梁高1/2以上的受压区,最下面的螺栓距梁底不得小于100mm。禁止在梁底打孔埋设膨胀螺栓安装管架。5)在已承力的钢结构上固定管架,应尽量在钢结构制作时预设固定管架的专用部件,管架与部件间可焊接或螺栓连接。6)若承力钢结构上无固定管架的专用部件,需直接在钢结构上开孔或电焊固定管架,应经结构设计单位同意。开孔应采用机械开孔,严禁在钢结构上气焊或电焊割孔。(4)管道井内立管管架应合理设置承重支架或支座,DN≤200的立管每5层设置一个,DN>200的立管每3层设置一个,两个补偿器间的管应设置承重支架,其余按规范要求设置立管固定管架。管架应明装在承重结构上,不得埋入分隔墙或地坪内。(5)管架上的木托或管座应设置正确,固定用的抱箍安装完毕螺栓外露长短应一致,螺母处加装圆平垫片。(6)各种管道管架间的设置距离1)非管道井内给水金属立管的管架设置与建筑物楼层高度有关,楼层高度小于或等于5m每层必须设置1个管架,楼层高度大于5m每层设置管架不得少于2个;管架的高度距地面为1.5-1.8m,每层有多个管架应均匀设置,同一建筑物内管架设置高度应相同。2)管道穿墙、接口、三通、转弯、翻高、设备进口、出口和连接件处等特殊部位,均应合理设置管架。位置根据具体情况确定,但距其界面不得小于200mm。3)给水钢管水平敷设管架间最大距离如下表:水平敷设的钢管管架间最大距离公称直径(mm)15202532405070801001251502002503...
