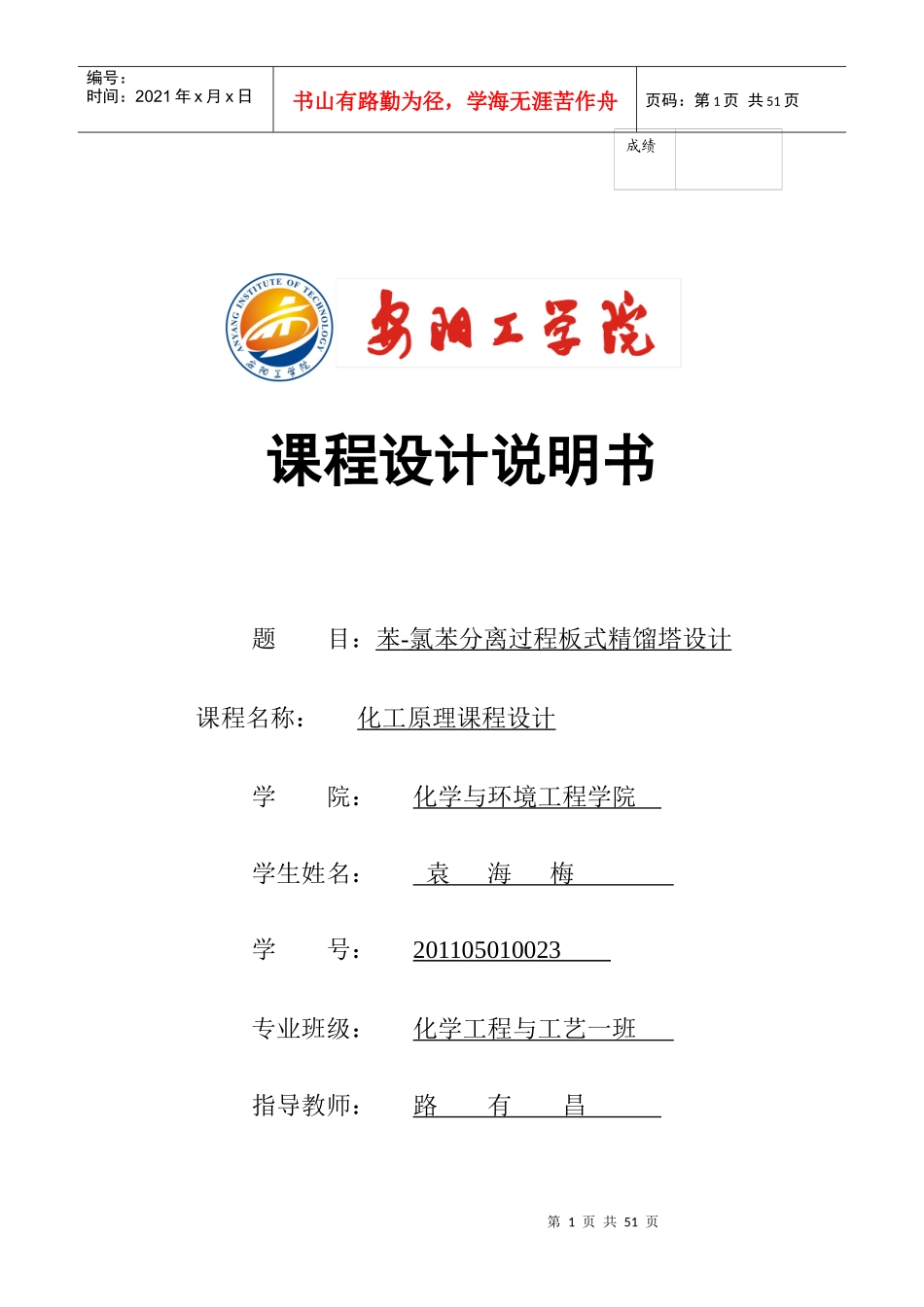

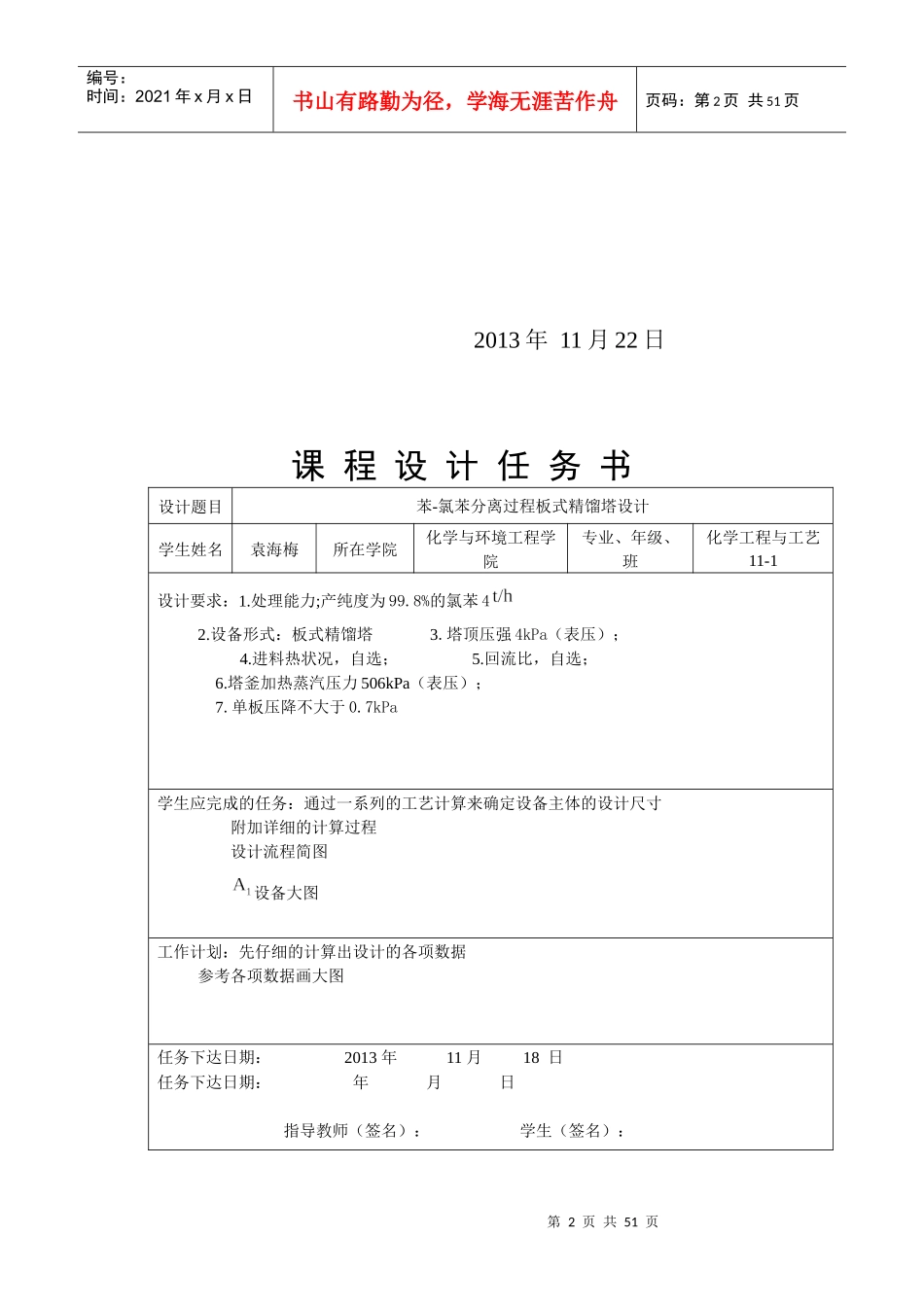

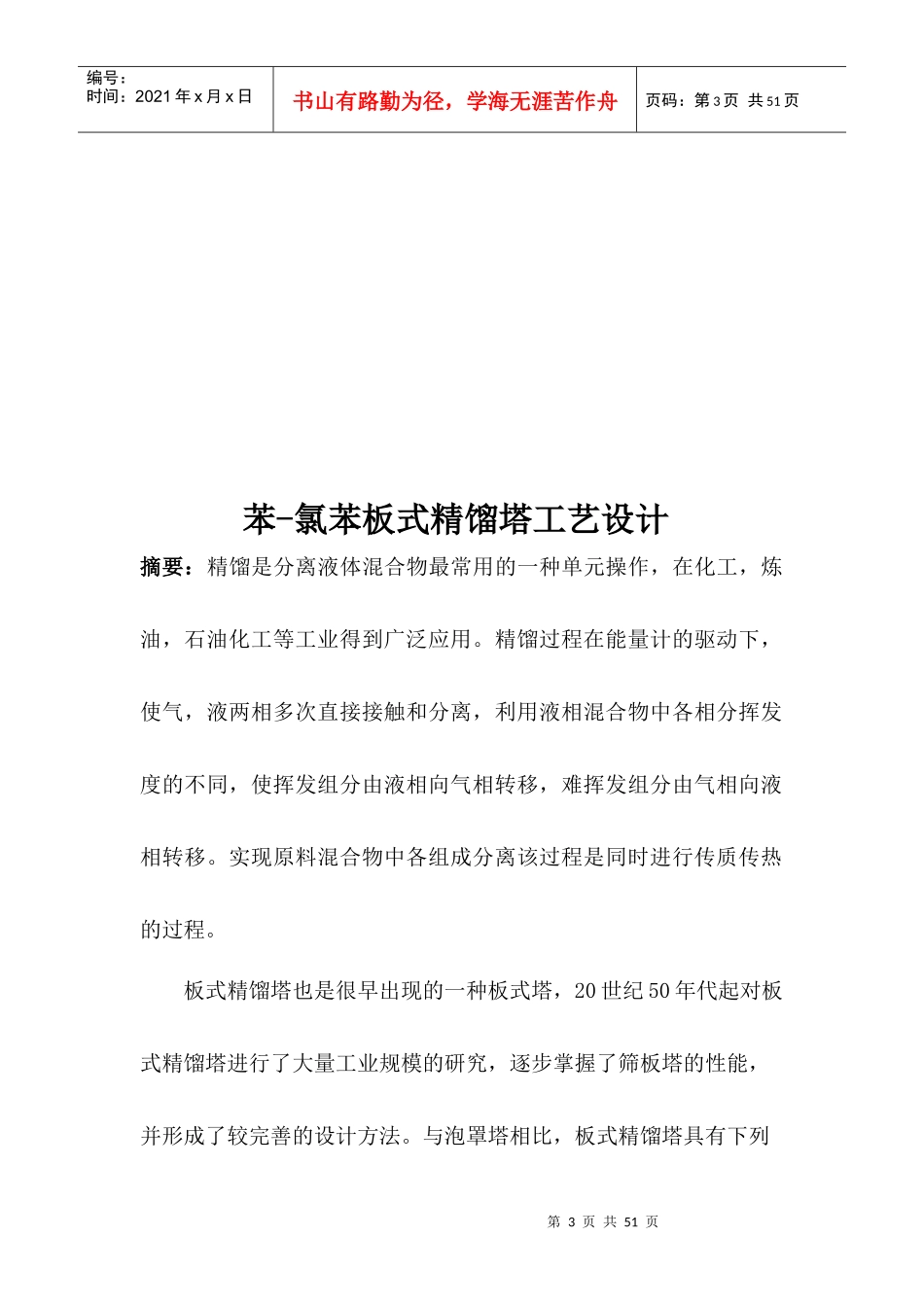

第1页共51页成绩编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共51页课程设计说明书题目:苯-氯苯分离过程板式精馏塔设计课程名称:化工原理课程设计学院:化学与环境工程学院学生姓名:袁海梅学号:201105010023专业班级:化学工程与工艺一班指导教师:路有昌第2页共51页第1页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共51页2013年11月22日课程设计任务书设计题目苯-氯苯分离过程板式精馏塔设计学生姓名袁海梅所在学院化学与环境工程学院专业、年级、班化学工程与工艺11-1设计要求:1.处理能力;产纯度为99.8%的氯苯42.设备形式:板式精馏塔3.塔顶压强4kPa(表压);4.进料热状况,自选;5.回流比,自选;6.塔釜加热蒸汽压力506kPa(表压);7.单板压降不大于0.7kPa学生应完成的任务:通过一系列的工艺计算来确定设备主体的设计尺寸附加详细的计算过程设计流程简图设备大图工作计划:先仔细的计算出设计的各项数据参考各项数据画大图任务下达日期:2013年11月18日任务下达日期:年月日指导教师(签名):学生(签名):第3页共51页第2页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共51页苯-氯苯板式精馏塔工艺设计摘要:精馏是分离液体混合物最常用的一种单元操作,在化工,炼油,石油化工等工业得到广泛应用。精馏过程在能量计的驱动下,使气,液两相多次直接接触和分离,利用液相混合物中各相分挥发度的不同,使挥发组分由液相向气相转移,难挥发组分由气相向液相转移。实现原料混合物中各组成分离该过程是同时进行传质传热的过程。板式精馏塔也是很早出现的一种板式塔,20世纪50年代起对板式精馏塔进行了大量工业规模的研究,逐步掌握了筛板塔的性能,并形成了较完善的设计方法。与泡罩塔相比,板式精馏塔具有下列第4页共51页第3页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共51页优点:生产能力(20%——40%)塔板效率(10%——50%)而且结构简单,塔盘造价减少40%左右,安装,维修都较容易。化工原理课程设计是培养学生化工设计能力的重要教学环节,通过课程设计使我们初步掌握化工设计的基础知识、设计原则及方法;学会各种手册的使用方法及物理性质、化学性质的查找方法和技巧;掌握各种结果的校核,能画出工艺流程、塔板结构等图形。在设计过程中不仅要考虑理论上的可行性,还要考虑生产上的安全性、经济合理性。关键字:苯、氯苯、连续精馏、板式精馏塔目录目录1.设计背第5页共51页第4页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共51页景···············································62.设计方案···············································63.方案实施···············································73.1.精馏塔物料衡算·······································73.2.塔板数确定···········································83.2.1理论塔板数的求第6页共51页第5页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共51页取································83.2.2实际塔板数的求取································93.3精馏塔有关物性条件的计算·····························103.3.1操作压力的计算………………………………………103.3.2操作温度的计算………………………………………103.3.3平均摩尔质量的计算……………………………………113.3.4平均密度的计算…………………………………123.3.5液相平均表面张力的计算………………………………133.3.6液相平均粘度的计算……………………………………143.4汽液负荷计算…………...
