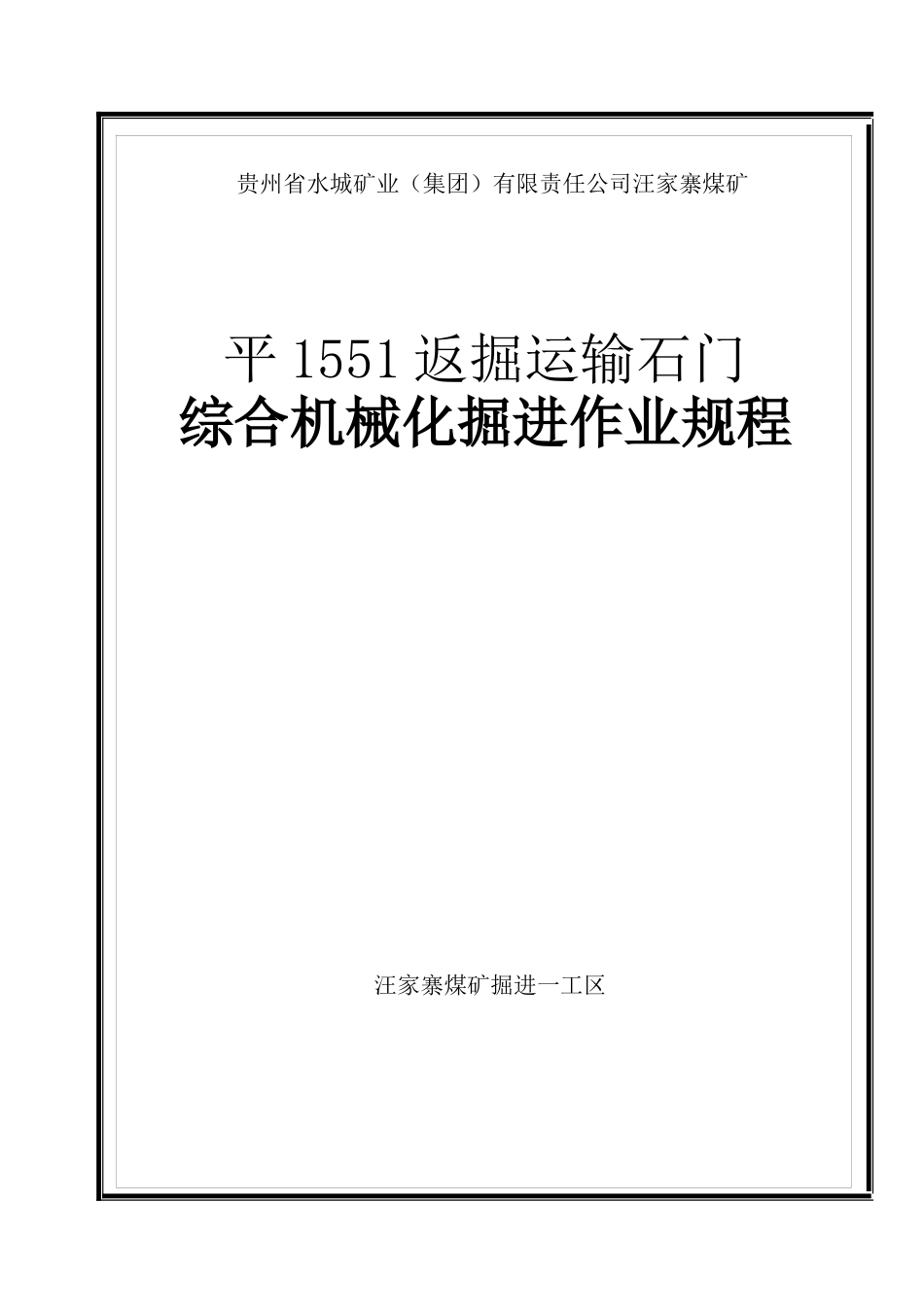

P1551反掘综合机械化掘进作业规程VIP专享VIP免费

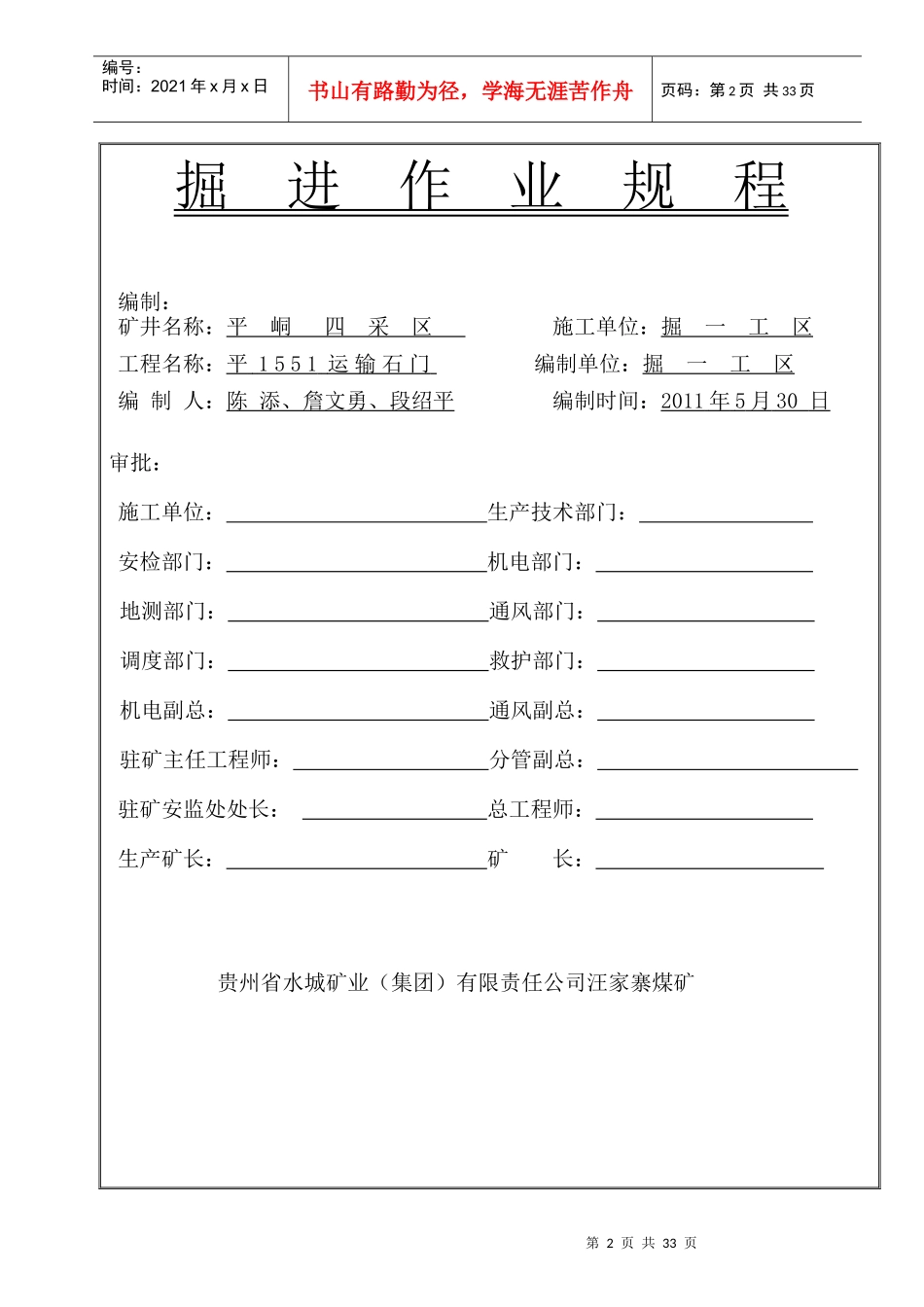

贵州省水城矿业（集团）有限责任公司汪家寨煤矿平1551返掘运输石门综合机械化掘进作业规程汪家寨煤矿掘进一工区第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页掘进作业规程编制：矿井名称：平峒四采区施工单位：掘一工区工程名称：平1551运输石门编制单位：掘一工区编制人：陈添、詹文勇、段绍平编制时间：2011年5月30日审批：施工单位：生产技术部门：安检部门：机电部门：地测部门：通风部门：调度部门：救护部门：机电副总：通风副总：驻矿主任工程师：分管副总：驻矿安监处处长：总工程师：生产矿长：矿长：贵州省水城矿业（集团）有限责任公司汪家寨煤矿第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页目录会审意见·································2第一章概况·····································3第二章地质说明书······························3第三章施工方法和作业方式·······················4第四章掘进·····································4第五章图表·····································8第六章通风、瓦斯、防尘和防灭火················10第七章生产辅助系统·····························15第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页第八章安全技术组织措施·························16第一章概况平1551运输石门设计从平40106运巷10＃导线点（X=2956.203.009，Y=482.272.277，Z=1553.501），按125°55′25〞（真）方位开门，+14‰的坡度掘进217米与平1551运输石门正掘贯通，竣工后作为平40106工作面的进风及运输用，预计2011年6月开工，2011年8月底完工。第二章地质说明书一、巷道位置平1551运输石门位于平四采区北翼+1547m，南至40106下水道，北至平40104切眼，见工程平面图附图：1:1000工程平面图二、巷道周围开采情况该巷所处煤层为第一层煤，无保护层开采，该巷道倾斜上方有平40104工作面。三、地面建筑及地形情况地表为山坡耕地及退耕还林地，无建筑物，地表标高为1840～2100ｍ。第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页四、巷道顶、底板情况该巷道为穿层掘进,前方将依次揭C605、C604、C603、C602、C601、C504等煤层,掘进期间必须采取揭煤措施依次揭开以上煤层（C605已揭露）.五、瓦斯、煤尘、自燃情况该巷埋藏深，上覆盖层较厚，该巷道掘进煤层为突出煤层，煤尘具爆炸危险性，有自燃发火倾向，开门掘进必须提前作效检，只有效检符合规定才允许掘进，掘进期间需加强煤尘管理和瓦斯管理。六、地质构造该巷主要受小构造裂隙影响，对巷道布置及掘进有一定的影响。七、水文地质巷道在掘进过程中主要受顶板、断层裂隙水，平40104采空区积水的影响，预计掘进期间最大涌水量30m³/小时，故掘进期间需加强防治水工作，确保安全掘进。附图：煤（岩）层柱状图第三章施工方法和作业方式一、施工方法：综合机械化掘进。作业方式：采用“三·八”多循环作业制（为加快施工进度将采用三班掘进，喷浆待与正掘贯通后再组织喷浆）。第四章掘进一、支护1、巷道形状和尺寸：巷道断面拱型：净宽×净高=4600㎜×3800㎜。设计采用锚杆+锚索+钢筋网+喷浆联合支护（喷浆在巷道贯通后进行），锚索间排距为800mm×800mm，锚杆间排距为800mm×800mm；锚索规格为Φ21.6mm、L＝6300mm，树脂锚杆规格为Φ20mm、L＝2500mm，树脂锚杆第6页共33页第5页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共33页每眼用2节药卷，锚索每眼用3节药卷，药卷型号为K2840，规格为Ф23mm×350mm。2、帮锚杆眼必须采用7655型气腿凿岩机+2.7米长的钎子+Ф32的钻头打眼，顶板...
