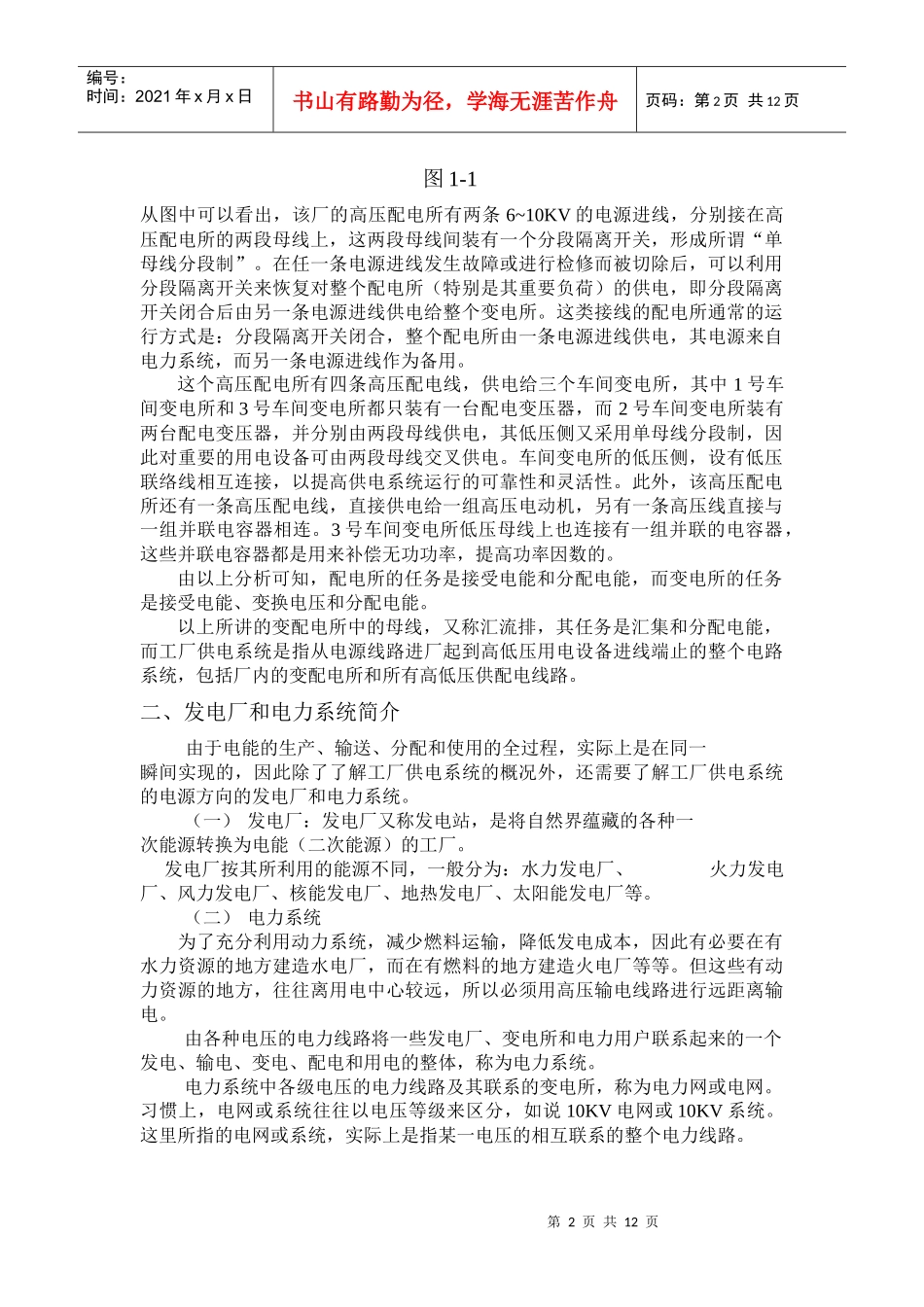

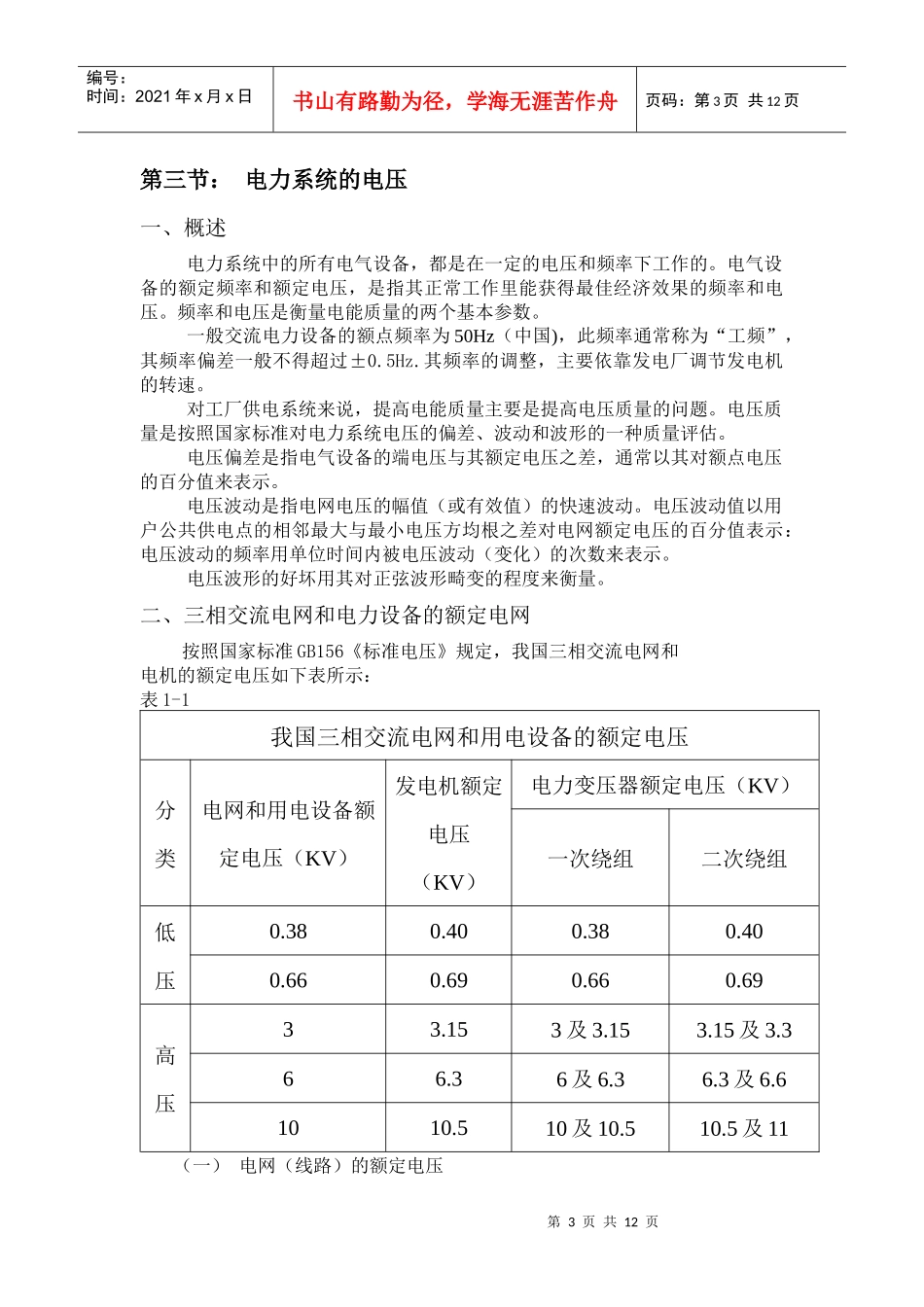

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页工厂供电第一章概论第一节：工厂供电的意义、要求工厂供电：就是指工厂所需电能的供应和分配。做好工厂供电工作对于发展工业生产，实现工业现代化具有十分重要的意义；对于节约能源、支援国家经济建设，也具有重大的作用。要做好工厂供电工作，就必须达到如下的基本要求：(1)安全：在电能的供应、分配和使用过程中，不应发生人身事故和设备事故。(2)可靠：应满足电能用户对供电的可靠性要求。(3)优质：应满足电能用户对电压和频率等质量的要求。(4)经济：供电系统的投资要少，运行费用低。第二节：工厂供电系统的有关知识一、工厂供电系统概况（以一般中型工厂为例）一般中型工厂的电源进线电压是6~10KV，电能先经高压配电所集中，再由高压配电线路将电能分送到各车间变电所，或由高压配电线路直接供给高压用电设备。车间变电所内装设有电力变压器，将6~10KV的高压将为一般低压，用电设备所需的电压（如220/380V），然后由低压配电线路将电能分送给各用电设备使用。图1-1是一个比较典型的中型工厂的供电系统的系统图。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页图1-1从图中可以看出，该厂的高压配电所有两条6~10KV的电源进线，分别接在高压配电所的两段母线上，这两段母线间装有一个分段隔离开关，形成所谓“单母线分段制”。在任一条电源进线发生故障或进行检修而被切除后，可以利用分段隔离开关来恢复对整个配电所（特别是其重要负荷）的供电，即分段隔离开关闭合后由另一条电源进线供电给整个变电所。这类接线的配电所通常的运行方式是：分段隔离开关闭合，整个配电所由一条电源进线供电，其电源来自电力系统，而另一条电源进线作为备用。这个高压配电所有四条高压配电线，供电给三个车间变电所，其中1号车间变电所和3号车间变电所都只装有一台配电变压器，而2号车间变电所装有两台配电变压器，并分别由两段母线供电，其低压侧又采用单母线分段制，因此对重要的用电设备可由两段母线交叉供电。车间变电所的低压侧，设有低压联络线相互连接，以提高供电系统运行的可靠性和灵活性。此外，该高压配电所还有一条高压配电线，直接供电给一组高压电动机，另有一条高压线直接与一组并联电容器相连。3号车间变电所低压母线上也连接有一组并联的电容器，这些并联电容器都是用来补偿无功功率，提高功率因数的。由以上分析可知，配电所的任务是接受电能和分配电能，而变电所的任务是接受电能、变换电压和分配电能。以上所讲的变配电所中的母线，又称汇流排，其任务是汇集和分配电能，而工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的整个电路系统，包括厂内的变配电所和所有高低压供配电线路。二、发电厂和电力系统简介由于电能的生产、输送、分配和使用的全过程，实际上是在同一瞬间实现的，因此除了了解工厂供电系统的概况外，还需要了解工厂供电系统的电源方向的发电厂和电力系统。（一）发电厂：发电厂又称发电站，是将自然界蕴藏的各种一次能源转换为电能（二次能源）的工厂。发电厂按其所利用的能源不同，一般分为：水力发电厂、火力发电厂、风力发电厂、核能发电厂、地热发电厂、太阳能发电厂等。（二）电力系统为了充分利用动力系统，减少燃料运输，降低发电成本，因此有必要在有水力资源的地方建造水电厂，而在有燃料的地方建造火电厂等等。但这些有动力资源的地方，往往离用电中心较远，所以必须用高压输电线路进行远距离输电。由各种电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。习惯上，电网或系统往往以电压等级来区分，如说10KV电网或10KV系统。这里所指的电网或系统，实际上是指某一电压的相互联系的整个电力线路。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页第三节：电力系统的电压一、概述电力系统中的所有电气设备，...
