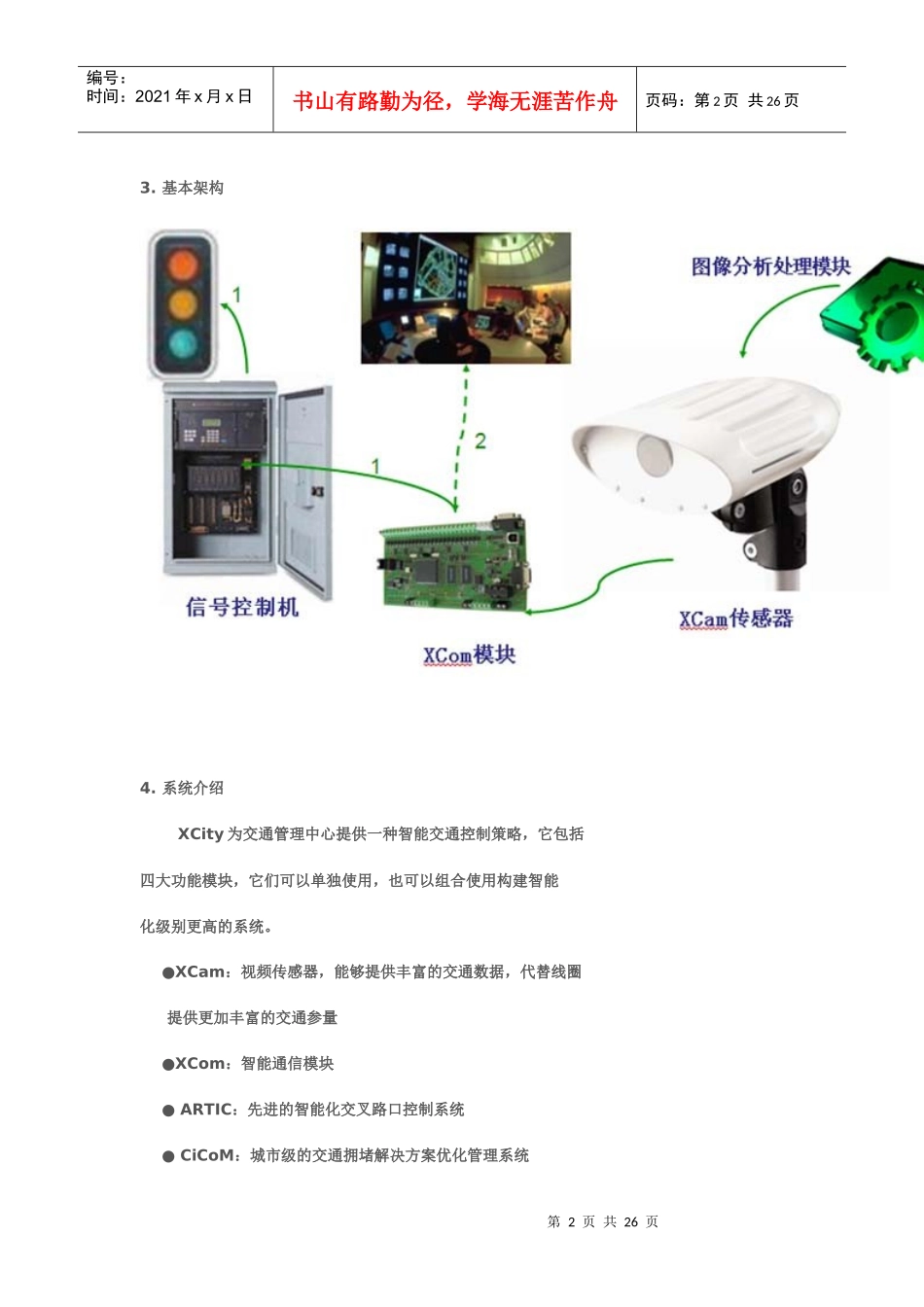

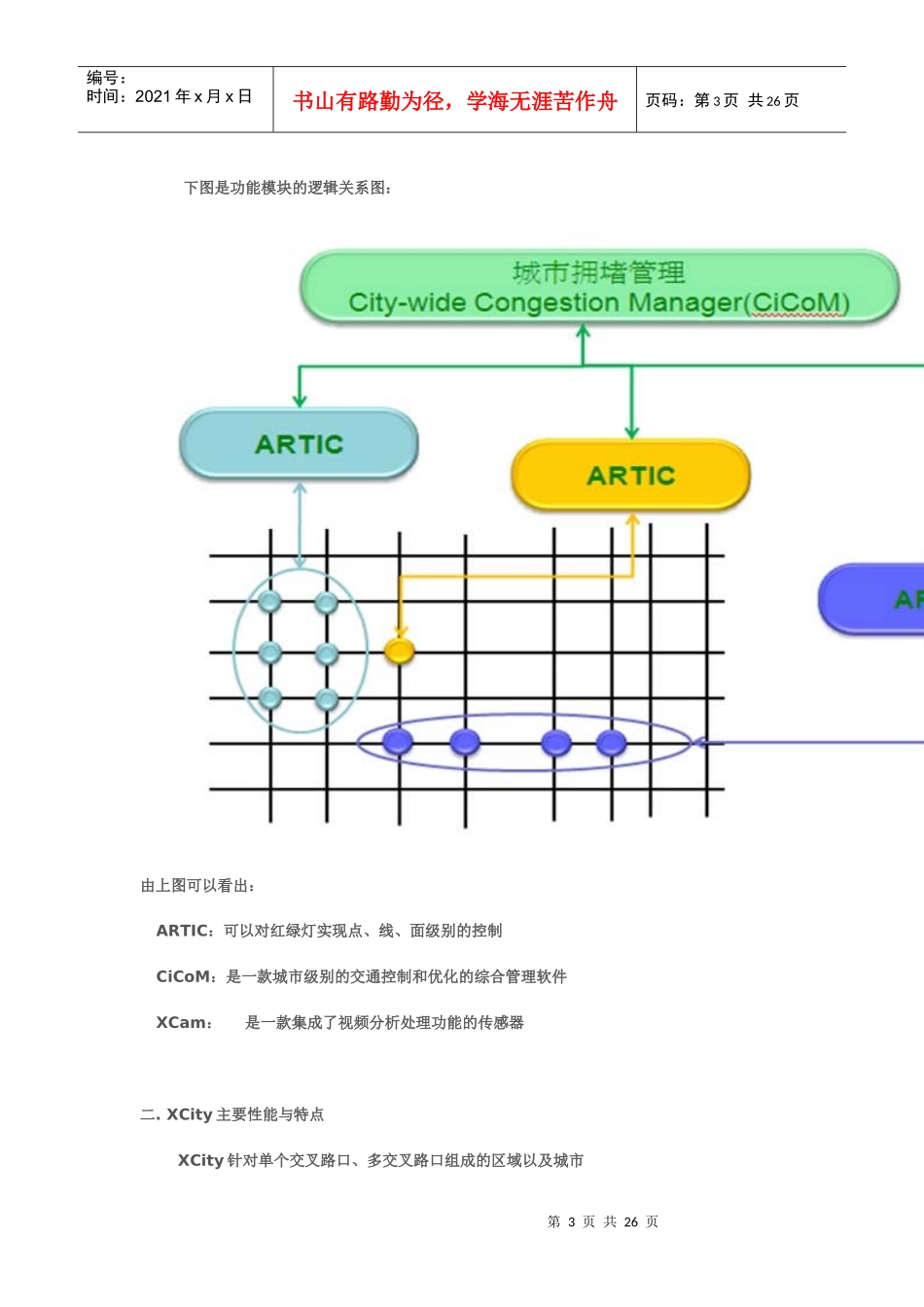

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页Xcity城市交通控制管理系统一．XCity概念与系统结构1.概念城市交通控制管理系统的统称，融合了视频分析处理、数学优化算法以及计算机网络通讯等技术，该系统继承了Citilog公司在视频处理领域丰富的技术积累和世界范围内先进的交通管理理念2.分类●交叉路口控制系统●区域控制系统●城市级控制系统第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页3.基本架构4.系统介绍XCity为交通管理中心提供一种智能交通控制策略，它包括四大功能模块，它们可以单独使用，也可以组合使用构建智能化级别更高的系统。●XCam：视频传感器，能够提供丰富的交通数据，代替线圈提供更加丰富的交通参量●XCom：智能通信模块●ARTIC：先进的智能化交叉路口控制系统●CiCoM：城市级的交通拥堵解决方案优化管理系统第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页下图是功能模块的逻辑关系图：由上图可以看出：ARTIC：可以对红绿灯实现点、线、面级别的控制CiCoM：是一款城市级别的交通控制和优化的综合管理软件XCam：是一款集成了视频分析处理功能的传感器二.XCity主要性能与特点XCity针对单个交叉路口、多交叉路口组成的区域以及城市第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页级别的大区域控制系统有三种控制级别，包括：●XCam●ARTIC●CiCoM另外，每个系统的正常运行，还必须有XCoM通信卡参与组网。1.XCamXCam主要由摄像机、微处理器、Linux操作系统、专业的视频分析处理软件等构成，是一种应用于交通控制系统的视频采集传感器，它为交通灯控制系统提供实时的交通信息。对图像进行分析处理之后将得到的交通信息传给通信卡。分类●XCam-p●XCam-ngXCam-p主要功能●替代地埋线圈检测器，给交通灯控制器发送交通数据信息第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页●主要替代存在性检测XCam-ng主要功能●车辆存在检测●车辆停止检测●排队长度●检测区域内已排长度●检测区域内未排长度Xcam-p功能特点①实时采集传输现场的图像信息（5fps，320×240）②OSD实时叠加在视频图像中③车辆“存在性”用“1或0”逻辑表示第6页共26页第5页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共26页④故障自检功能●视频丢失●技术性报错●特定检测区域超时报警⑤远程配置功能（采用开放性通讯协议）●RS-485●Ethernet●Wireless（参考各国频率管制）XCam-p组网结构①XCam-p与XCam-p：RS-485或Ethernet②XCam-p与XCom：RS-232（标准推荐接口）③XCam-p通过XCom与Trafficcontroller连接，完成仿真线圈的全部功能④XCam-p组网结构图第7页共26页第6页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共26页Xcam-ng功能特点①实时采集传输现场的图像信息（5fps，320×240）②OSD实时叠加在视频图像中③城市交通车辆排队第8页共26页第7页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共26页●队列长度●可用空间距离④先进的虚拟线圈功能●存在●停止●空间占有率⑤故障自检功能●视频丢失●技术性报错●特定检测区域超时报警⑥远程配置功能（采用开放性通讯协议）●RS-485第9页共26页第8页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共26页●Ethernet●Wireless（参考各国频率管制）XCam-ng组网结构●独立组网结构●与智能卡配合组网●综合组网2.XCom第10页共26页第9页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共26页智能通信卡，主要由微处理器，嵌入式Linux操作系统以及RS-232/485、Ethernet接口等组成，主要为传感器和交通灯控制器、维护管理计算机之间提供通信接口，并提供二次编程开发功能。通信功能●与XCam通信●与管理维护计算机通信●与交...
