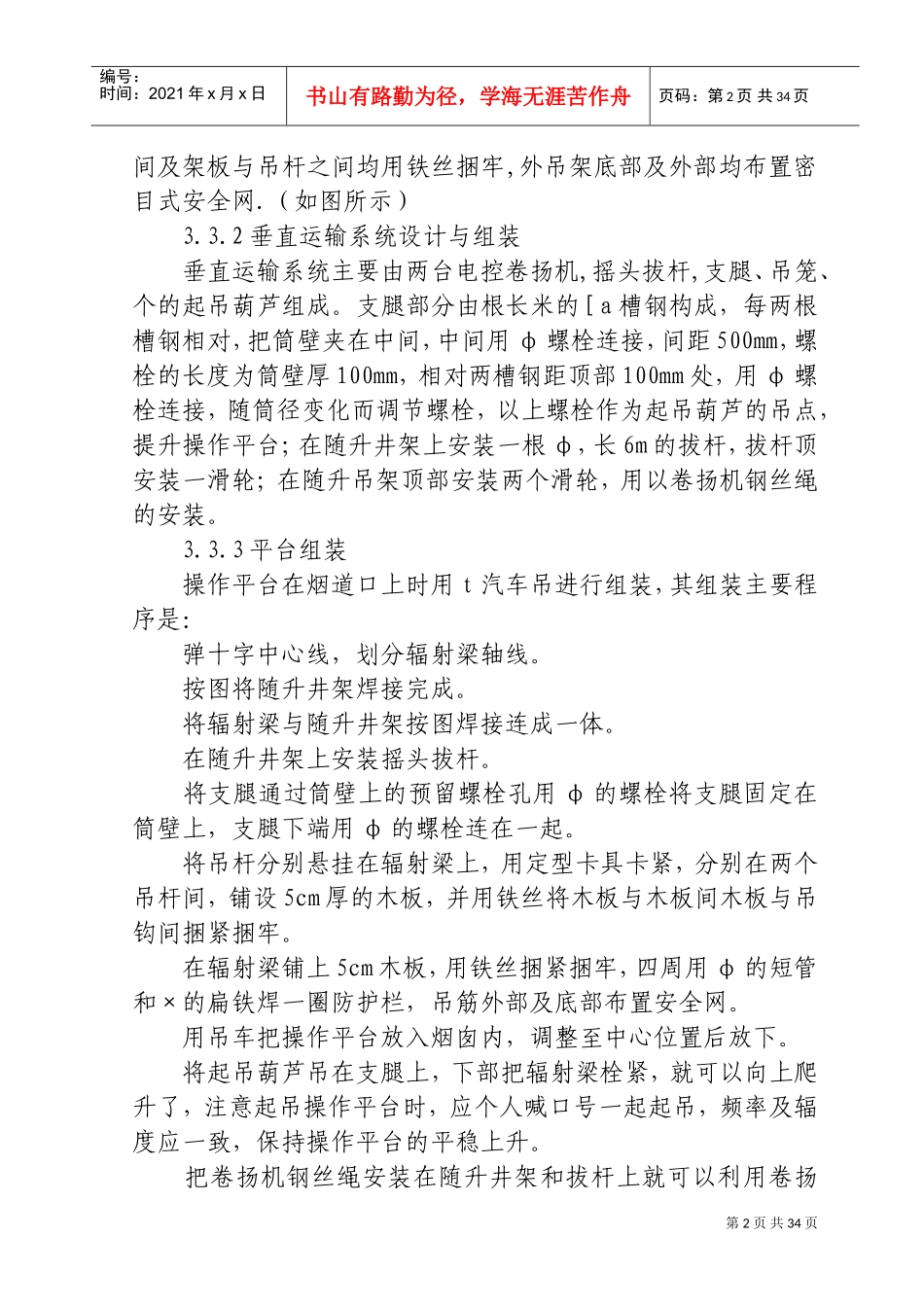

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页．工程概况：本工程为沧州炼油厂二催化技术改造工程催化余热锅炉烟囱，其结构型式为钢筋砼构筑物，地基采用灌注桩，承台底标高为-2.5m,底板直经17.0m.厚1.2m,烟囱高度为米.其下口直经为7.09m,上口直经3.2m.下口壁厚为0.42m,上口壁厚为0.18m,坡度.内衬采用轻质高铝质耐火砖,耐火胶泥砌筑.填充保温材料为厚松散膨胀珍珠岩及厚水泥膨胀珍珠岩制品.砼强度等级垫层为,基础底板及筒壁均为.钢筋保护层厚度:基础为,洞口及筒壁为..施工方案烟道口以下采用常规倒模法施工。烟道口以上筒体采用随升井架配合摇头拔杆的倒模施工工艺。平台安装随筒体同步进行。内衬待筒体施工至米处从下往上施工。爬梯安装随筒体施工同步进行。平台拆除:半整体拆除。．施工准备施工现场：三通一平已部署完毕。施工机械表（见附表）操作平台，垂直运输系统的设计与组装。3.3.1操作平台系统设计与组装操作平台系统由随升井架、辐射梁、缆绳、内钢圈、外钢圈、外吊架组成，随升井架长米，为单孔架，内径为米，由根长米的×角钢、×角钢与根长米的[１０槽钢如图焊接完成，焊缝ｆ≥6mm；辐射梁由根长.8米[12a槽钢组成，辐射梁与随升井架焊接连在一起，外吊架由根长米型×角钢组成,每根吊杆中间隔米用×角钢焊接个短支撑,用以铺设木板.挂在辐射梁上用定型卡具卡紧.在每两个吊杆之间上铺设5cm厚木板,架板之第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页间及架板与吊杆之间均用铁丝捆牢,外吊架底部及外部均布置密目式安全网.（如图所示）3.3.2垂直运输系统设计与组装垂直运输系统主要由两台电控卷扬机,摇头拔杆,支腿、吊笼、个的起吊葫芦组成。支腿部分由根长米的[ａ槽钢构成，每两根槽钢相对，把筒壁夹在中间，中间用φ螺栓连接，间距500mm，螺栓的长度为筒壁厚100mm，相对两槽钢距顶部100mm处，用φ螺栓连接，随筒径变化而调节螺栓，以上螺栓作为起吊葫芦的吊点，提升操作平台；在随升井架上安装一根φ，长6m的拔杆，拔杆顶安装一滑轮；在随升吊架顶部安装两个滑轮，用以卷扬机钢丝绳的安装。3.3.3平台组装操作平台在烟道口上时用ｔ汽车吊进行组装，其组装主要程序是：弹十字中心线，划分辐射梁轴线。按图将随升井架焊接完成。将辐射梁与随升井架按图焊接连成一体。在随升井架上安装摇头拔杆。将支腿通过筒壁上的预留螺栓孔用φ的螺栓将支腿固定在筒壁上，支腿下端用φ的螺栓连在一起。将吊杆分别悬挂在辐射梁上，用定型卡具卡紧，分别在两个吊杆间，铺设5cm厚的木板，并用铁丝将木板与木板间木板与吊钩间捆紧捆牢。在辐射梁铺上5cm木板，用铁丝捆紧捆牢，四周用φ的短管和×的扁铁焊一圈防护栏，吊筋外部及底部布置安全网。用吊车把操作平台放入烟囱内，调整至中心位置后放下。将起吊葫芦吊在支腿上，下部把辐射梁栓紧，就可以向上爬升了，注意起吊操作平台时，应个人喊口号一起起吊，频率及辐度应一致，保持操作平台的平稳上升。把卷扬机钢丝绳安装在随升井架和拔杆上就可以利用卷扬第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页机进行物料的运输了。3.3.4操作平台组装允许偏差。中心偏差：3mm辐射梁在筒壁上的位置：10mm整个平台的水平高差：15mm预留洞口相对位移：20mm通讯系统机房、台上、台下各装一部对讲机，台上安一台扩音机，台下钢筋起吊点安一台扩音机，主要用于摇头拔杆司机对话联系。监测系统由一台激光经纬仪，经纬仪和一台水平仪组成。附着式电梯为保证操作人员的安全，在烟囱外部增设一部人货两用电梯，随着施工高度增加，每隔米增设附着设施，并且每米设风绳一道，以加强电梯的稳定性。外部电梯同时进行人、料运输。这样不但能保证操作人员的绝对安全，而且内外物料运输同时进行，可有效的提高工程进度。利用钢爬梯在筒壁上的预埋暗榫，将电梯井架与烟囱壁有用螺栓连结牢固，外部以连接杆为支点，连接杆宽度大于500mm，长度随着筒体高度而变化。电梯与操作台之间设一自制吊桥式通道，此通道固定在电梯吊笼上，上设护栏，如图所示...
