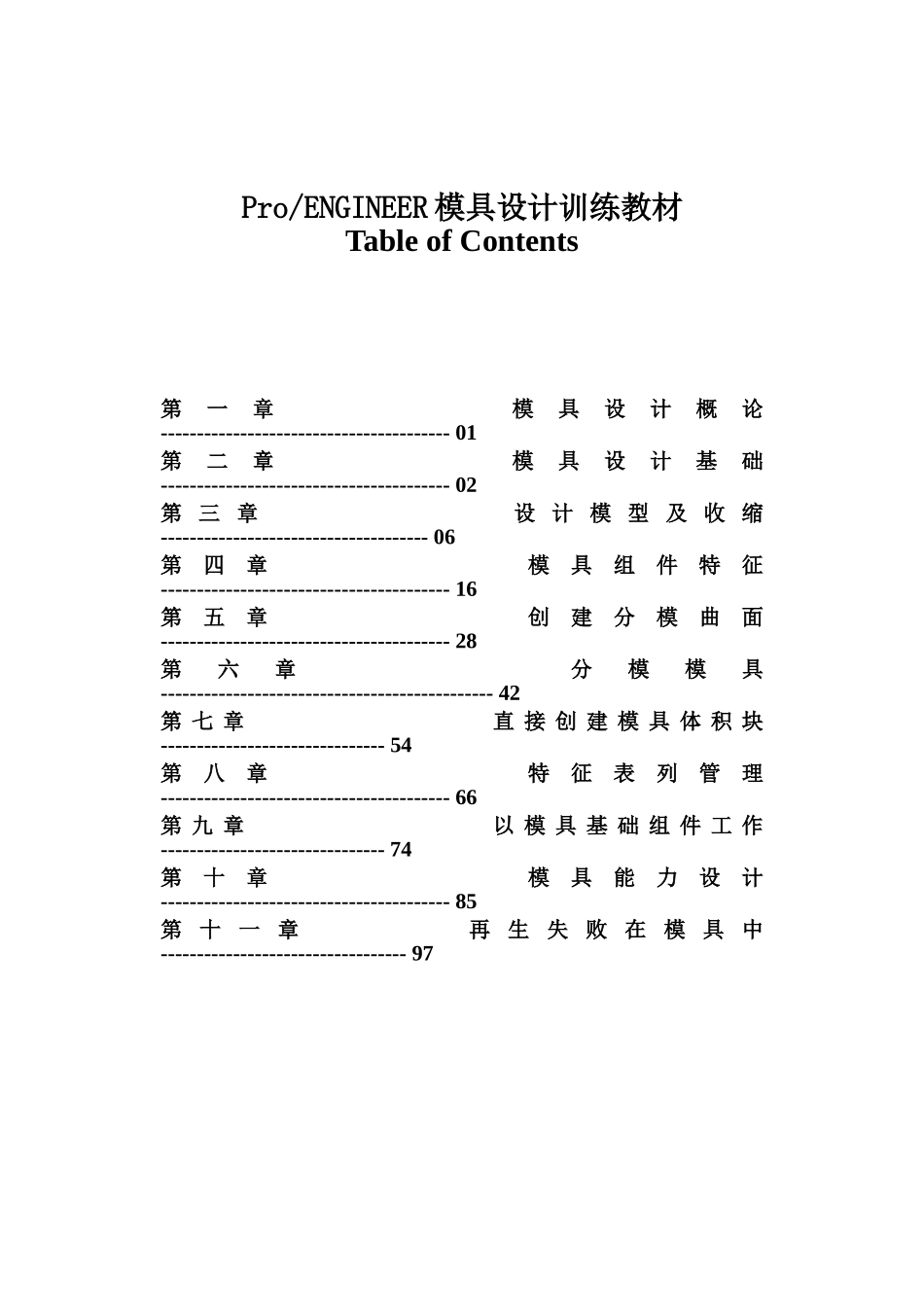

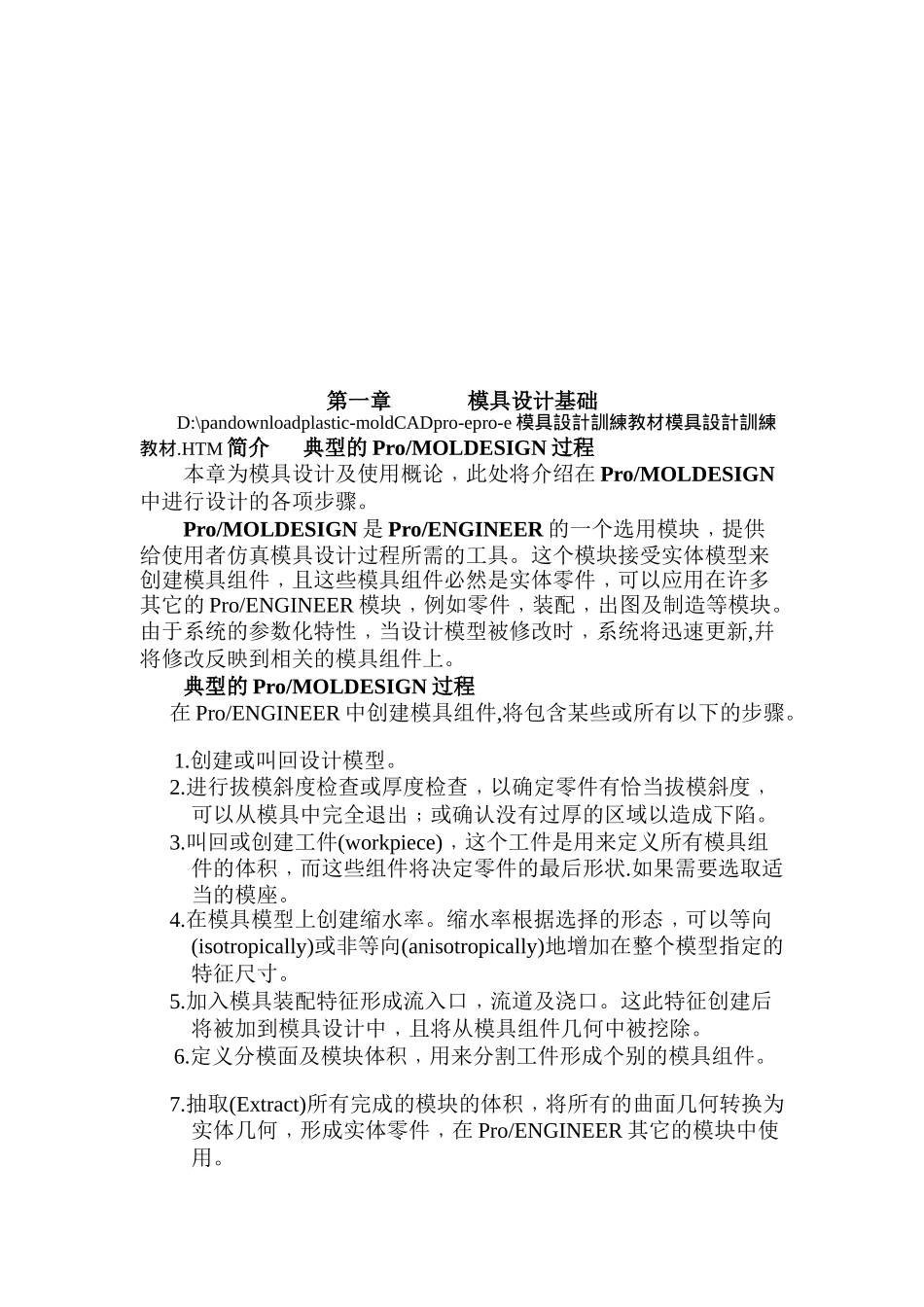

Pro/ENGINEER模具设计训练教材TableofContents第一章模具设计概论----------------------------------------01第二章模具设计基础----------------------------------------02第三章设计模型及收缩-------------------------------------06第四章模具组件特征----------------------------------------16第五章创建分模曲面----------------------------------------28第六章分模模具----------------------------------------------42第七章直接创建模具体积块-------------------------------54第八章特征表列管理----------------------------------------66第九章以模具基础组件工作-------------------------------74第十章模具能力设计----------------------------------------85第十一章再生失败在模具中----------------------------------97第一章模具设计基础D:\pandownloadplastic-moldCADpro-epro-e模具設計訓練教材模具設計訓練教材.HTM简介典型的Pro/MOLDESIGN过程本章为模具设计及使用概论﹐此处将介绍在Pro/MOLDESIGN中进行设计的各项步骤。Pro/MOLDESIGN是Pro/ENGINEER的一个选用模块﹐提供给使用者仿真模具设计过程所需的工具。这个模块接受实体模型来创建模具组件﹐且这些模具组件必然是实体零件﹐可以应用在许多其它的Pro/ENGINEER模块﹐例如零件﹐装配﹐出图及制造等模块。由于系统的参数化特性﹐当设计模型被修改时﹐系统将迅速更新,幷将修改反映到相关的模具组件上。典型的Pro/MOLDESIGN过程在Pro/ENGINEER中创建模具组件,将包含某些或所有以下的步骤。1.创建或叫回设计模型。2.进行拔模斜度检查或厚度检查﹐以确定零件有恰当拔模斜度﹐可以从模具中完全退出﹔或确认没有过厚的区域以造成下陷。3.叫回或创建工件(workpiece)﹐这个工件是用来定义所有模具组件的体积﹐而这些组件将决定零件的最后形状.如果需要选取适当的模座。4.在模具模型上创建缩水率。缩水率根据选择的形态﹐可以等向(isotropically)或非等向(anisotropically)地增加在整个模型指定的特征尺寸。5.加入模具装配特征形成流入口﹐流道及浇口。这此特征创建后将被加到模具设计中﹐且将从模具组件几何中被挖除。6.定义分模面及模块体积﹐用来分割工件形成个别的模具组件。7.抽取(Extract)所有完成的模块的体积﹐将所有的曲面几何转换为实体几何﹐形成实体零件﹐在Pro/ENGINEER其它的模块中使用。8.填满模具槽穴来创建模型。借着利用工件的体积减去抽取的模具组件的体积﹐系统就能以剩下人体积自动创建模型。9.定义模具开启的步骤及检查干涉﹐如必要就进行修改。10.依需要装配模座组件.这些模座是标准的模座零件﹐可由诸如HASCOA及DME等供应处取得﹐系统将它们与模具模型一起显示。11.完成所有组件的细部出图及其它的设计项目﹐例如射出系统的配置及冷却水路的布置。由上可见在Pro/ENGINEER中生成模具组件的主要步骤﹐你可发现有数个方式完成组件设计﹐接下来就开始介绍及讨论这些步骤。第二章模具设计基础模具设计流程MoldDesignProcess刀具重复使用(ToolingReuse)术语设计模型(DesignModel)参考模型(ReferenceModel)工件(Workpiece)模型(MoldModel)模具组件(MoldBaseComponents)模具组件(MoldAssembly)模具零件库(MoldbaseLibraries)文件类型强制的文件(Compulsoryfiles)建议文件(OptionalGiles)保存档案文件管理(FileManagement)本节中﹐将介绍各种创建模具组件及插入件(INSERTS)的设计方法。应用这些技巧到怎样的程度及哪一个最能满足你的需求﹐依赖个案而定。此外﹐本节中也将详细说明模具组件中的重要关键的名词﹐以及模具和其插入件发展过程中所使用及创建这文件型态。模具设计流程MoldDesignProcess任何的模具设计流程是从模型零件开始。在设定模型的收缩后﹐接着发展环绕在模型周围的插入件。各种创建插入件的技巧将会在以后的文章中详细讨论;而它们的最终用途也进一步说明。在模具设计流程中有两个基本的部分需要探讨。其一是接触成型品(插入件)的零件;其二是围绕在这些插入件周围及将这些插入件固定在模具基础组件上的次组件。将这两部分组起来就叫做模具组件。方法一就是创建模仁(...
