中天钢筋工程标准做法VIP专享VIP免费

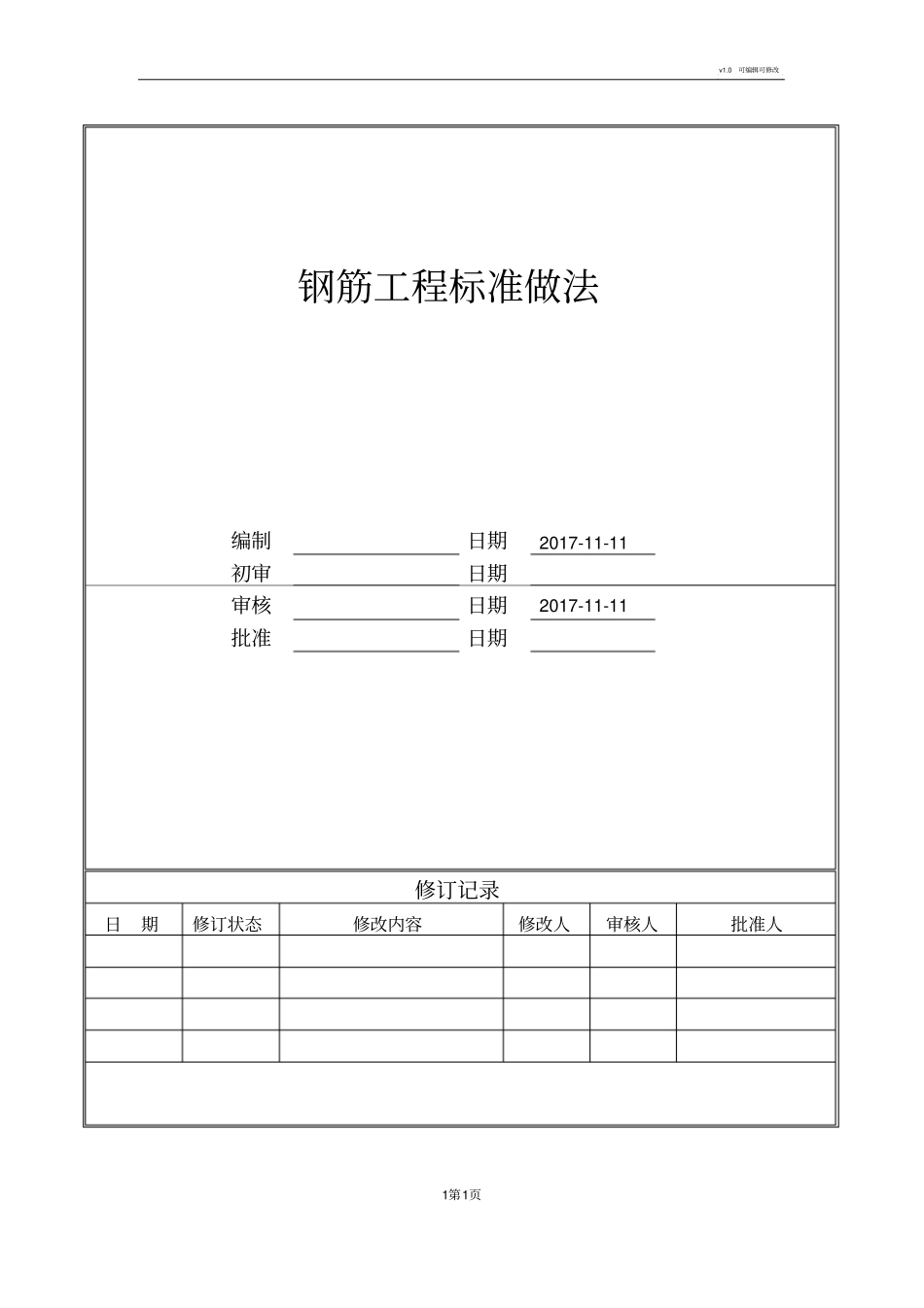

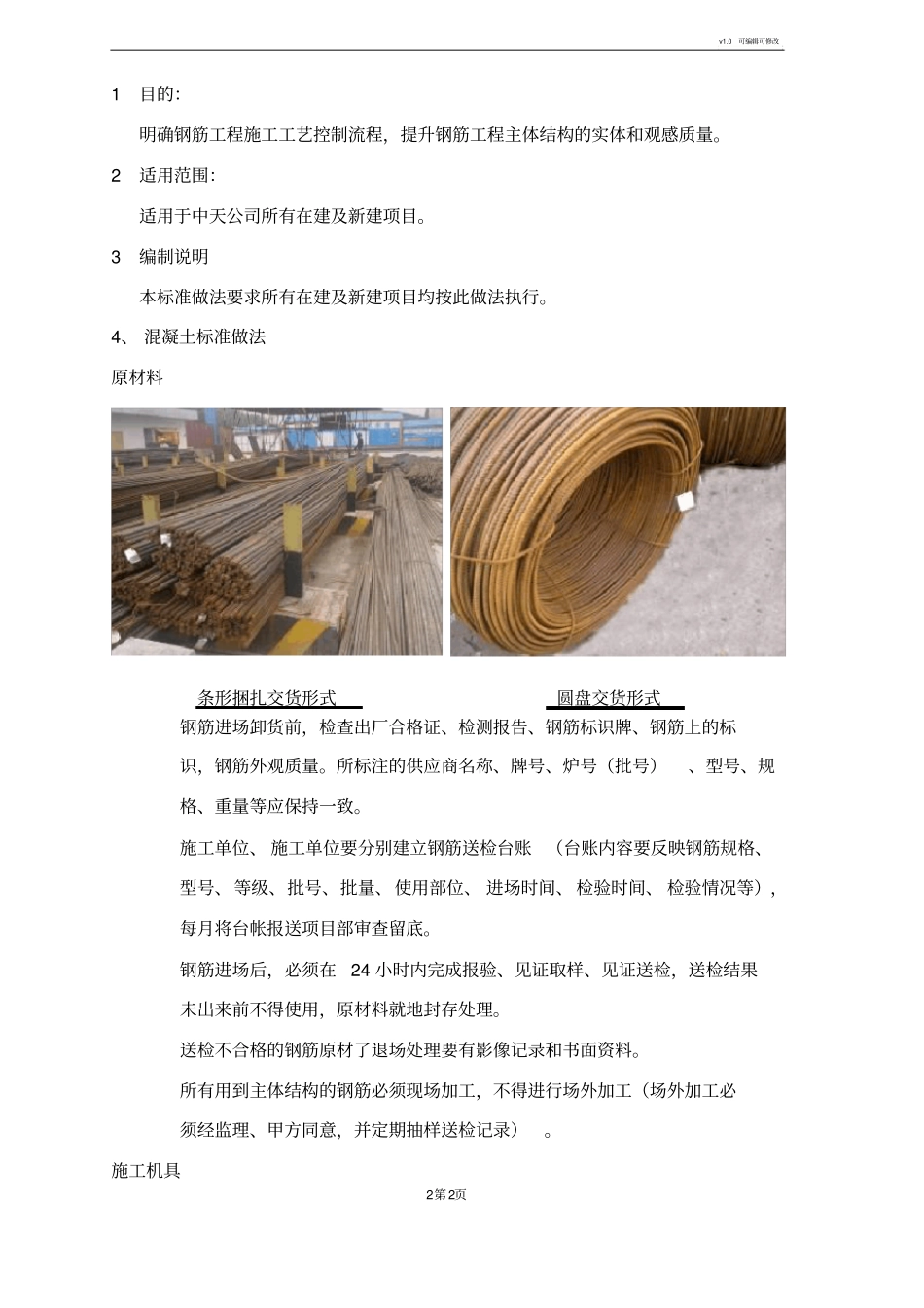

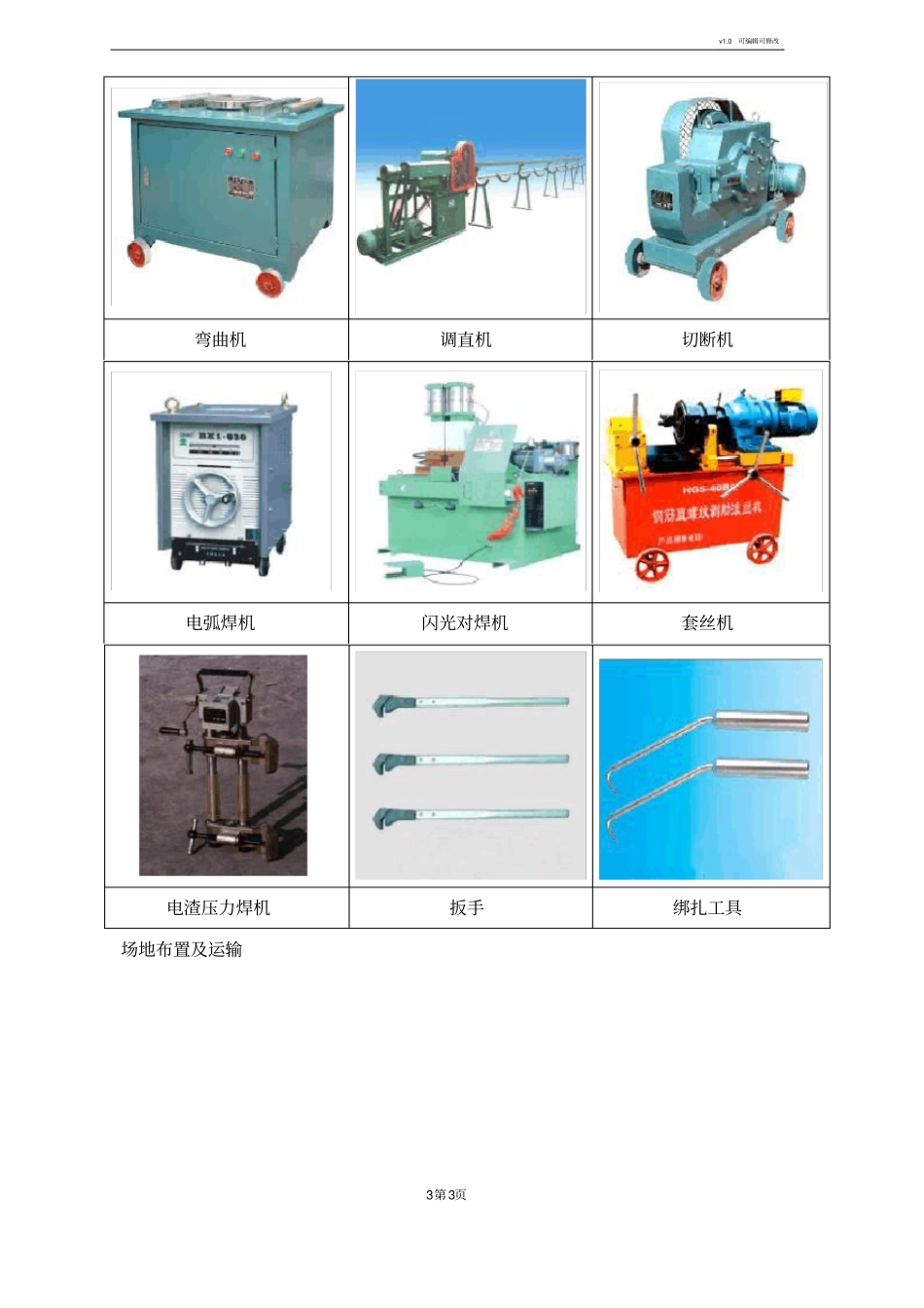

v1.0可编辑可修改1第1页钢筋工程标准做法编制日期2017-11-11初审日期审核日期2017-11-11批准日期修订记录日期修订状态修改内容修改人审核人批准人v1.0可编辑可修改2第2页1目的：明确钢筋工程施工工艺控制流程，提升钢筋工程主体结构的实体和观感质量。2适用范围：适用于中天公司所有在建及新建项目。3编制说明本标准做法要求所有在建及新建项目均按此做法执行。4、混凝土标准做法原材料钢筋进场卸货前，检查出厂合格证、检测报告、钢筋标识牌、钢筋上的标识，钢筋外观质量。所标注的供应商名称、牌号、炉号（批号）、型号、规格、重量等应保持一致。施工单位、施工单位要分别建立钢筋送检台账（台账内容要反映钢筋规格、型号、等级、批号、批量、使用部位、进场时间、检验时间、检验情况等），每月将台帐报送项目部审查留底。钢筋进场后，必须在24小时内完成报验、见证取样、见证送检，送检结果未出来前不得使用，原材料就地封存处理。送检不合格的钢筋原材了退场处理要有影像记录和书面资料。所有用到主体结构的钢筋必须现场加工，不得进行场外加工（场外加工必须经监理、甲方同意，并定期抽样送检记录）。施工机具圆盘交货形式条形捆扎交货形式v1.0可编辑可修改3第3页弯曲机调直机切断机电弧焊机闪光对焊机套丝机电渣压力焊机扳手绑扎工具场地布置及运输v1.0可编辑可修改4第4页A1：场地布置合理，原材料与半成品分开堆放A2：材料标识牌，600*450mmA3：长条钢筋采用塔吊直接吊运，严禁单股钢丝绳吊运（打‘×’表示错误做法）A4：箍筋采用料斗吊运，严禁装载超过料具上口（打‘×’表示错误做法）标准做法×√×√v1.0可编辑可修改5第5页A5：墙柱钢筋绑扎要求画线绑扎，水平（箍筋）钢筋间距满足设计要求，水平筋或箍筋与每根主筋相交位置绑扎到位，严禁跳绑A6：钢筋在浇筑混凝土前，建议用PVC管保护主筋不受污染；未采取保护应安排专人及时进行清洗。A7：距离浇筑板面500mm处加箍筋，固定柱主筋偏位A8：墙、柱钢筋直径≥20mm，采用机械接头A9：墙、柱钢筋直径＜20mm，采用电渣压力焊v1.0可编辑可修改6第6页钢筋段与箍筋焊接135钢筋段与φ12钢筋段φ12钢筋段柱纵筋柱纵筋箍筋点焊节点箍筋满焊10d0弯勾平直段10d箍筋点焊节点箍筋A10：柱核心区箍筋：加工焊接成如图所示钢筋笼，梁钢筋绑扎完成时一同下沉到预定位置A11：梁钢筋绑扎主筋间距分布均匀，箍筋绑扎到位（箍筋与每根主筋相交位置必须有效绑扎牢固）A12：梁主筋直径≥20mm，采用机械接头；梁主筋＜20mm采用焊接或绑扎搭接A13：主次梁交接处，主梁方向箍筋在交接A14：梁、柱箍筋按抗震要求，弯成135度角箍筋135度箍v1.0可编辑可修改7第7页位置按设计图纸间距绑扎梁面一排纵筋梁面二排纵筋梁底二排纵筋梁底一排纵筋分隔筋分隔筋板面筋在边梁主筋内侧锚固梁中线A14：梁钢筋一排筋与二排筋采用分隔筋隔开，分隔筋直径≥主筋直径或25mm；分隔筋距支座边500mm设置一道，中间每隔3m设置一道A15：板面筋在边支座锚固时，直接延伸到梁最外面一根钢筋的内侧弯下A16：板配筋建议采用双层双向配筋（面筋推荐不小于Ф8，具体以设计为准）A17:面筋锚固端与梁箍筋（主筋）、墙主筋（水平筋）绑扎牢固，面筋绑扎要满绑v1.0可编辑可修改8第8页A18:板底筋绑扎前，画线控制间距，建议采用弹线控制A19:板面筋采用满绑（纵横钢筋交接位置都必须进行绑扎），不得出现‘隔一绑一’的跳绑形式型封口箍筋,间距、直径同板钢筋图纸要求的加强筋洞口尺寸放射钢筋剪力墙A20:楼板上预留洞口≥500mm，封口处采用U型钢筋A21:板内阳角宜增加7根直径同板面筋的放射钢筋，长度不小于1700mmA22：柱、墙钢筋垫块：墙、柱采用成品塑胶内撑条，纵横间距同螺杆间距；柱主筋垫块采用成品塑胶垫块，沿柱角部≤600mm设置一个，墙体纵横间距≤600mmv1.0可编辑可修改9第9页A23:板（梁）底筋垫块：采用预制成品垫块，板间距1000*1000mm；梁底部每500mm布置2个放置在角筋位置A24：板面筋马镫：采用H型预制成品马镫。间距600*600mm。推荐采用“十”字形开槽的预制成品马镫（H型马凳规格80×80以上）。A25：钢筋搭接焊：表面平整、光滑，无凹陷、焊瘤、裂纹、气孔、咬边、夹渣...
