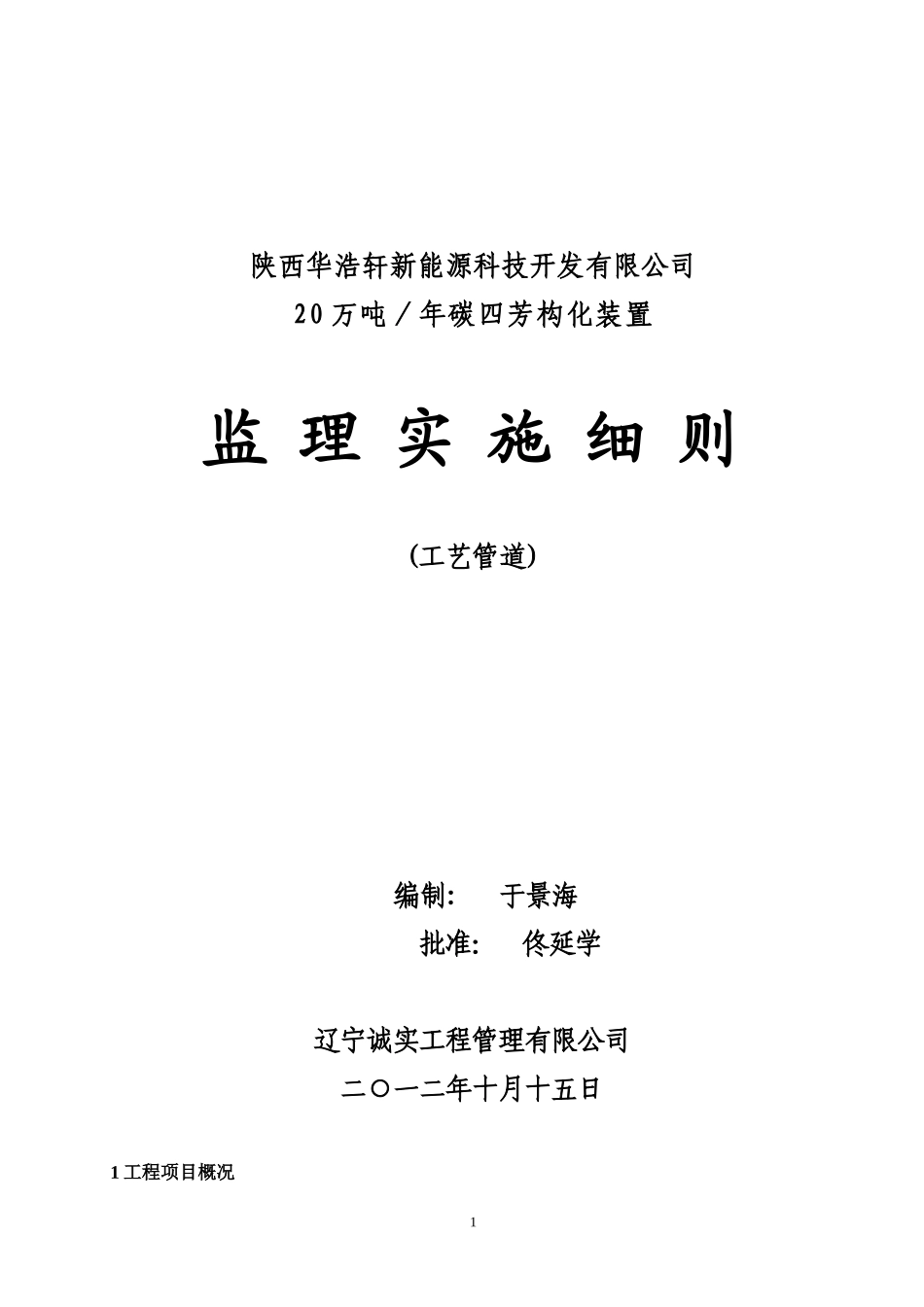

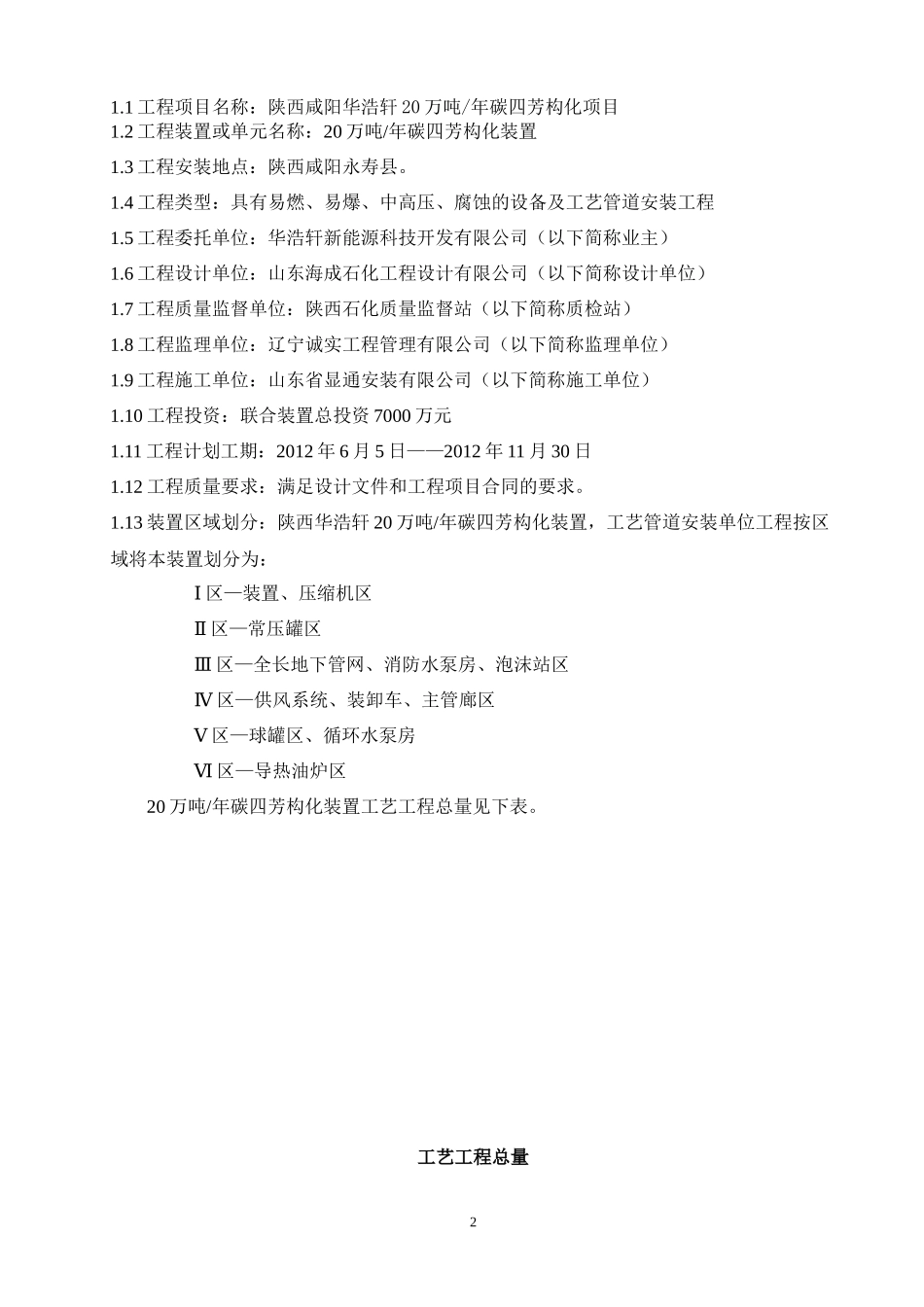

陕西华浩轩新能源科技开发有限公司20万吨／年碳四芳构化装置监理实施细则(工艺管道)编制:于景海批准：佟延学辽宁诚实工程管理有限公司二○一二年十月十五日1工程项目概况11.1工程项目名称：陕西咸阳华浩轩20万吨/年碳四芳构化项目1.2工程装置或单元名称：20万吨/年碳四芳构化装置1.3工程安装地点：陕西咸阳永寿县。1.4工程类型：具有易燃、易爆、中高压、腐蚀的设备及工艺管道安装工程1.5工程委托单位：华浩轩新能源科技开发有限公司（以下简称业主）1.6工程设计单位：山东海成石化工程设计有限公司（以下简称设计单位）1.7工程质量监督单位：陕西石化质量监督站（以下简称质检站）1.8工程监理单位：辽宁诚实工程管理有限公司（以下简称监理单位）1.9工程施工单位：山东省显通安装有限公司（以下简称施工单位）1.10工程投资：联合装置总投资7000万元1.11工程计划工期：2012年6月5日——2012年11月30日1.12工程质量要求：满足设计文件和工程项目合同的要求。1.13装置区域划分：陕西华浩轩20万吨/年碳四芳构化装置，工艺管道安装单位工程按区域将本装置划分为：Ⅰ区—装置、压缩机区Ⅱ区—常压罐区Ⅲ区—全长地下管网、消防水泵房、泡沫站区Ⅳ区—供风系统、装卸车、主管廊区Ⅴ区—球罐区、循环水泵房Ⅵ区—导热油炉区20万吨/年碳四芳构化装置工艺工程总量见下表。工艺工程总量2装置区域名称管线（米）阀门（个）寸口结构Ⅰ区装置区、压缩机区407486421296260Ⅱ区常压罐区13401835200Ⅲ区地下管网、消防水泵房、泡沫站区4145444145Ⅳ区供风系统、装卸车、主管廊区1049520110595198Ⅴ区球罐区、循环水泵房23103372310Ⅵ区导热油炉区189111总计223641629501094692编制依据2.1本工程监理规划。2.2本工程施工合同。2.3本工程监理合同。2.4现行建设法律、法规及部门规章。2.5工程建设工程建设标准、规范。2.6《石油化工建设工程项目监理规范》SH/T3903—20042.7本专业、相关专业的设计图纸及文件。2.8《工业金属管道工程施工及验收规范》GB50235-2010。2.9《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-2011。2.10《现场设备、工业管道焊接施工及验收规范》GB50236-2011。2.11《石油化工钢制阀门选用、检验与验收》SH3064-2003。2.12《阀门检验与管理规定》SH3518-2000。2.13《石油化工设备和管道隔热技术规范》SH3010-2000。2.14《石油化工设备和管道涂料防腐蚀技术规范》SH3022-2011。2.15《输送流体用无逢钢管》GB/T8163-2008。2.16《流体输送用不锈钢无缝钢管》GB/14976-2002。2.20《承压设备无损检测》JB/T4730-2005。3工程项目特点3本工程为石油化工一类工程，设备布置集中，部分设备充分利用管桥空间布置，因此工艺管线走线密集、纵横交叉、结构复杂，施工难度大。3.1工艺管道材质多样、复杂。三通、异径管、法兰、阀门、紧固件等管道组成件数量大，材质包括：20#、20G、20R、00Cr17Ni14Mo2、0Cr18Ni9、TP321、A106B，阀门及管件材质有A403、A182、A234、A105、A216，其中不锈钢焊接性能虽然良好，但焊接工艺较复杂，焊接环境要求严格，操作难不易控制，且焊接质量要求高，需要加强原材料的检测与管理及施工过程的监控，对人员的素质提出了较高的要求，应加强日常的焊接质量及工艺纪律的检查。3.2工艺管道数量多、质量要求严格,焊接工作量之大是本工程的特点之一。3.3管材规格多,特别要注意公称直径相同,壁厚不同的管材易混淆,应在除锈、防腐、下料、预制工序中及时做好标识移植。3.4本装置为甲类生产装置，大部分管线属于SHB级管道，介质多达10余种，大部分为易燃、易爆、腐蚀性强等介质。尤其是高压管道，系统操作压力最高9.3MPa，试验压力达12MPa对工艺管道的焊接质量要求很高，由此可见焊接质量保证难度之大。3.5管道布置流程顺畅，紧凑布置高压部分集中布置有利于防火、防暴要求。3.6由于加热炉、反应器、高压换热器等高温高压设备布置靠近，合金钢和不锈钢管道用量节省，也为检修、操作和管理带来便利。3.7所有可燃气体、可燃液体设备和管道在进出装置处均设静电接地设施。3.8管道温度超过60℃且在人体可能接触到的距离范围内设置防烫、隔热保护。3.9对于含油污水...
