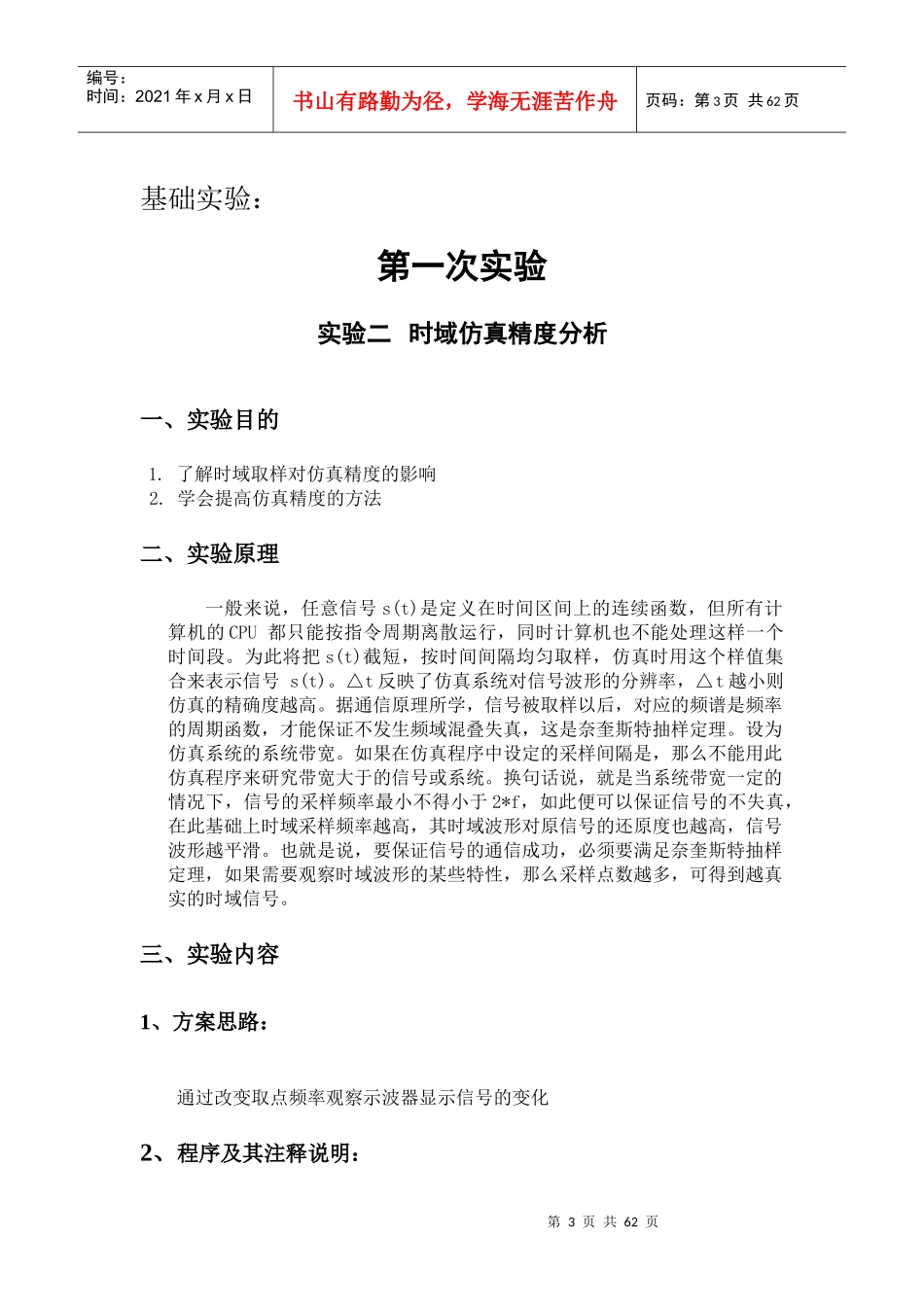

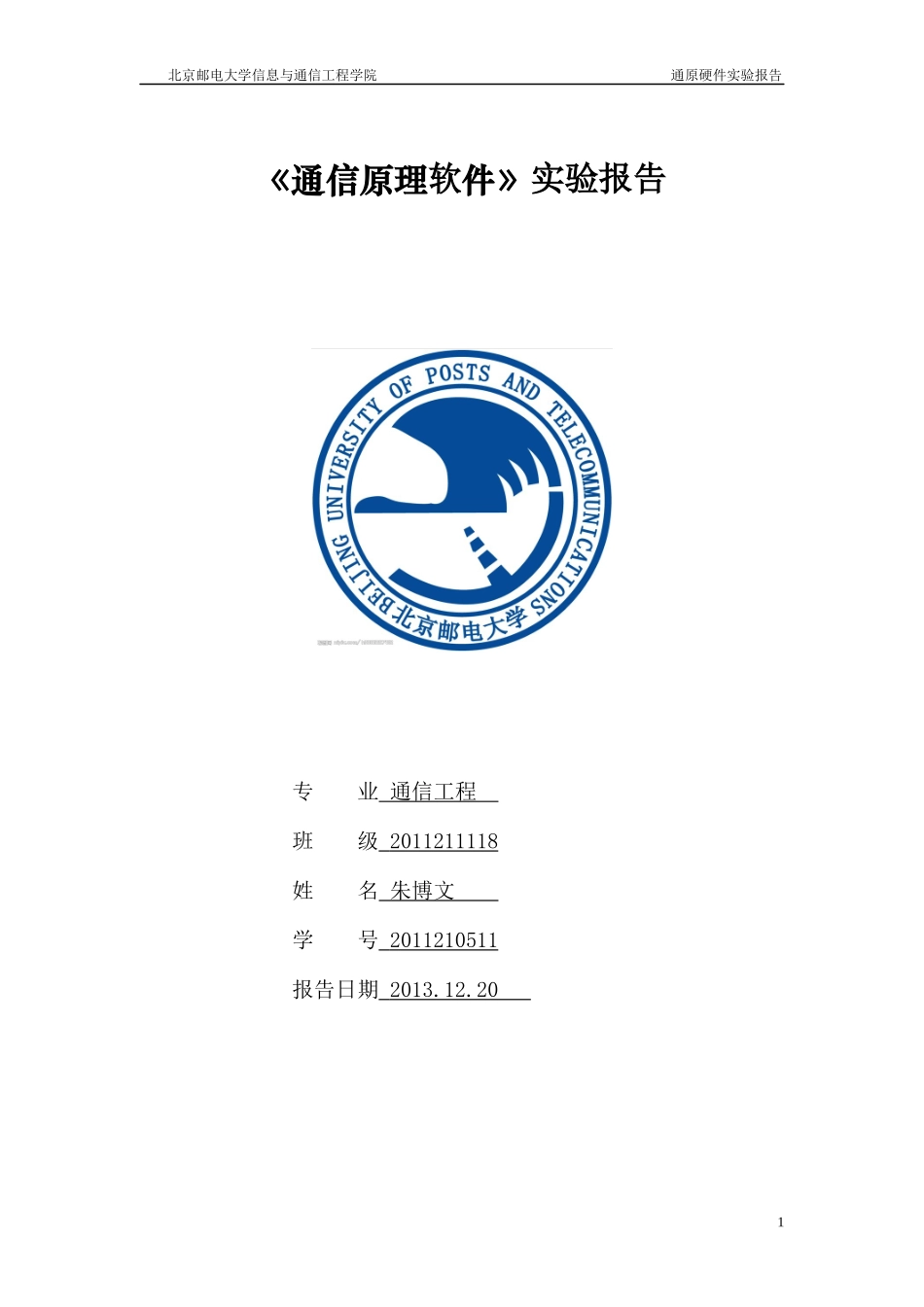

北京邮电大学信息与通信工程学院通原硬件实验报告《通信原理软件》实验报告专业通信工程班级2011211118姓名朱博文学号2011210511报告日期2013.12.201北京邮电大学信息与通信工程学院通原硬件实验报告2第3页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共62页基础实验：第一次实验实验二时域仿真精度分析一、实验目的1.了解时域取样对仿真精度的影响2.学会提高仿真精度的方法二、实验原理一般来说，任意信号s(t)是定义在时间区间上的连续函数，但所有计算机的CPU都只能按指令周期离散运行，同时计算机也不能处理这样一个时间段。为此将把s(t)截短，按时间间隔均匀取样，仿真时用这个样值集合来表示信号s(t)。△t反映了仿真系统对信号波形的分辨率，△t越小则仿真的精确度越高。据通信原理所学，信号被取样以后，对应的频谱是频率的周期函数，才能保证不发生频域混叠失真，这是奈奎斯特抽样定理。设为仿真系统的系统带宽。如果在仿真程序中设定的采样间隔是，那么不能用此仿真程序来研究带宽大于的信号或系统。换句话说，就是当系统带宽一定的情况下，信号的采样频率最小不得小于2*f，如此便可以保证信号的不失真，在此基础上时域采样频率越高，其时域波形对原信号的还原度也越高，信号波形越平滑。也就是说，要保证信号的通信成功，必须要满足奈奎斯特抽样定理，如果需要观察时域波形的某些特性，那么采样点数越多，可得到越真实的时域信号。三、实验内容1、方案思路：通过改变取点频率观察示波器显示信号的变化2、程序及其注释说明：第4页共62页第3页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共62页3、仿真波形及频谱图：第4页共62页第5页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共62页Period=0.01第6页共62页第5页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共62页Period=0.34、实验结果分析：以上两图区别在于示波器取点频率不同，第二幅图取点频率低于第一幅图，导致示波器在画图时第二幅图不如第一幅图平滑。四、思考题1.两幅图中第一幅图比第二幅图更加平滑，因为第一幅图中取样点数更多2.改为0.5后显示为一条直线，因为取点处函数值均为0第7页共62页第6页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共62页实验三频域仿真精度分析一、实验目的理解DFT的数学定义及物理含义；学会应用FFT模块进行频谱分析；进一步加深对计算机频域仿真基本原理以及方法的学习掌握。二、实验原理在通信系统仿真中，经常要用有限长序列来模拟实际的连续信号，用有限长序列的DFT来近似实际信号的频谱。DFT只适用于有限长序列，在进行信号的频谱分析时，它的处理结果会含有一定的偏差。下面分析一下DFT对信号频谱分析的影响。第8页共62页第7页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共62页注意处理好时域混叠和频域混叠；注意频谱泄露。三、实验内容1、方案思路1、将正弦波发生器（sinusoidgenerator）、触发时钟（CLOCK_c）和频谱示波器模块按图5.13所示连接。参数设置见讲义。2、设计模板第9页共62页第8页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共62页三、实验结果1、输入缓冲区大小为4096，窗口类型:1第10页共62页第9页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共62页2、输入缓冲区大小为40960窗口类型：13、输入缓冲区大小为40960，窗口类型：3第11页共62页第10页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共62页实验结论：窗函数的类型和宽度是影响插值FFT算法分析精度的主要原因．这里的宽度体现为FFTsize，也就是讲义中所说的sizeofinputbuffer。具体为:当窗口类型一致的情况下，FFTsize越大，得到的频谱的谐波分量越多，频谱主瓣变得很尖锐；而FFTsize一致的时候，窗口类型对频谱的影响不太大，主瓣宽度基本一致，幅度基本一样，谐波分量也基本一样。但是，这些都有不同程度的频...
