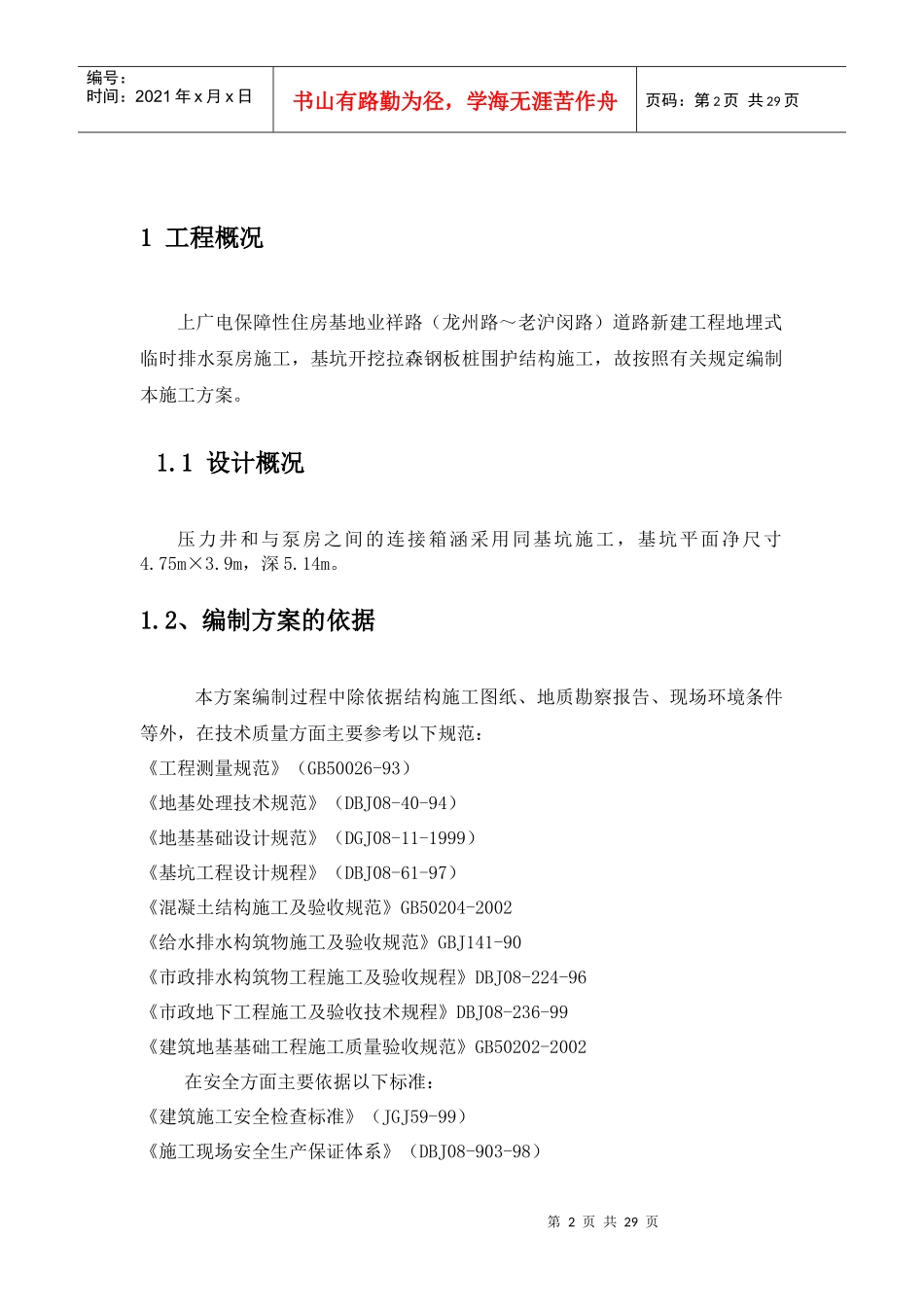

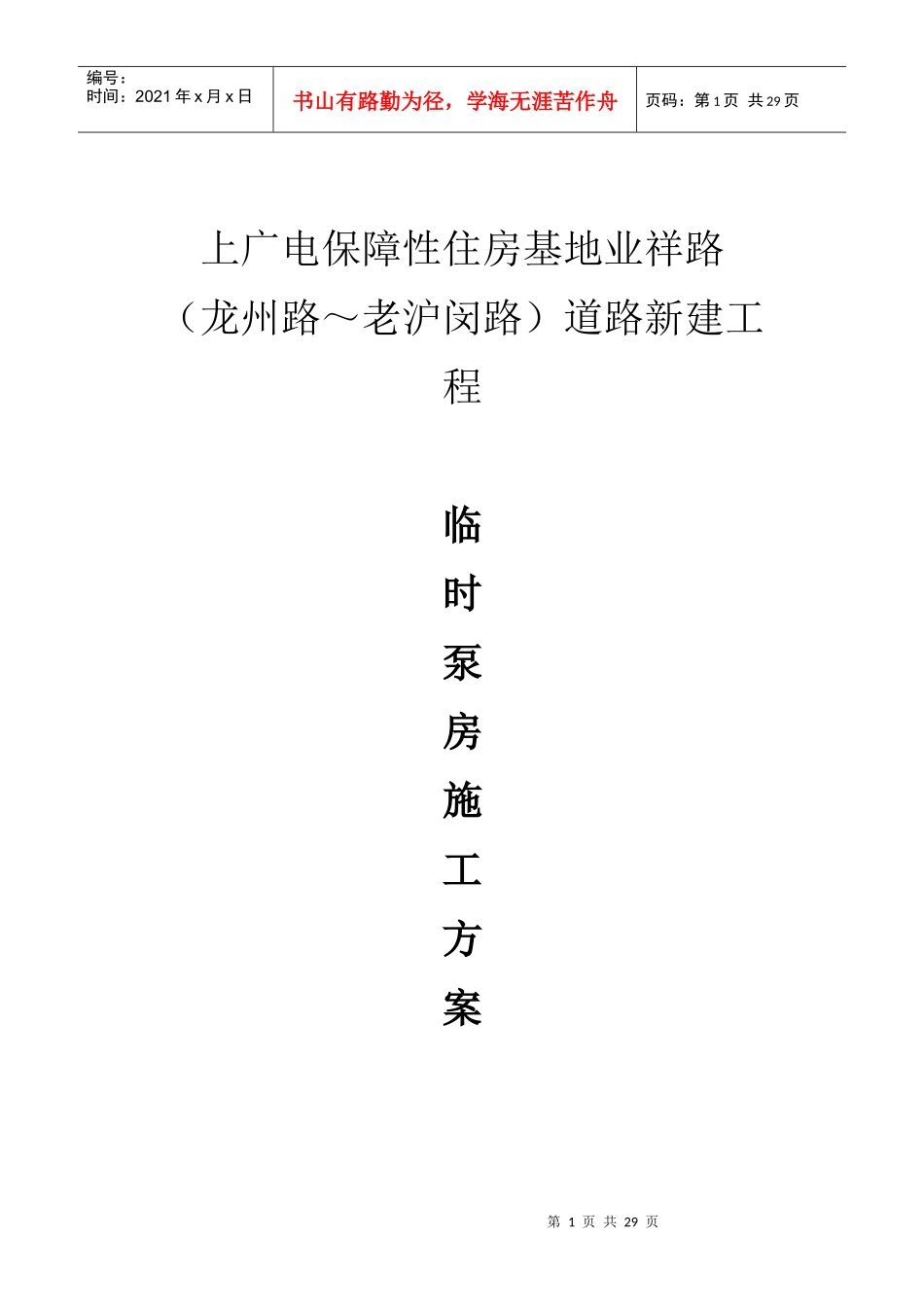

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页上广电保障性住房基地业祥路（龙州路～老沪闵路）道路新建工程临时泵房施工方案第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页1工程概况上广电保障性住房基地业祥路（龙州路～老沪闵路）道路新建工程地埋式临时排水泵房施工，基坑开挖拉森钢板桩围护结构施工，故按照有关规定编制本施工方案。1.1设计概况压力井和与泵房之间的连接箱涵采用同基坑施工，基坑平面净尺寸4.75m×3.9m，深5.14m。1.2、编制方案的依据本方案编制过程中除依据结构施工图纸、地质勘察报告、现场环境条件等外，在技术质量方面主要参考以下规范：《工程测量规范》（GB50026-93）《地基处理技术规范》（DBJ08-40-94）《地基基础设计规范》（DGJ08-11-1999）《基坑工程设计规程》（DBJ08-61-97）《混凝土结构施工及验收规范》GB50204-2002《给水排水构筑物施工及验收规范》GBJ141-90《市政排水构筑物工程施工及验收规程》DBJ08-224-96《市政地下工程施工及验收技术规程》DBJ08-236-99《建筑地基基础工程施工质量验收规范》GB50202-2002在安全方面主要依据以下标准：《建筑施工安全检查标准》（JGJ59-99）《施工现场安全生产保证体系》（DBJ08-903-98）第3页共29页第2页共29页钢板桩施工队项目经理技术负责人施工员质量员安全员材料员试验员测量员资料员围檩施工队挖土施工队结构施工队编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页《施工现场临时用电安全技术规范》（JGJ46-88）《上海市建设施工现场安全标准化管理文件汇编》2.施工前准备工作2.1配备施工中管理人员，确定职责2.1.1组织管理图框2.2确定施工部署，制定施工方案2.2.1工程总体部署根据设计施工图纸施工内容及实际情况，制定出工程实施的整体部署，细化到每一个施工环节，对施工中互相冲突的环节合理安排，确保工程能够在保证质量、安全、工期的大前提下实施。并根据工程内容的各种材料用量、机械设备的选用、施工中不同阶段劳动层人数、工种的数量，以利于工程实施后材料、机械、人员的合理调用。第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页2.3施工现场准备（1）生产设施，根据泵站的场地进行合理分配。（2）机械器具：现场布设25T吊车，用于支撑吊装。安装支撑配备电焊机2台，油压千斤顶4只，液压自动油泵2台，各种气割工具2套，2套手拉葫芦。土方开挖的机具设备：挖机1台，5T土方车多辆。（3）按照施工平面图要求，进行工程主要轴线和高程测量，设置场内测量控制点，并定期进行复核。（4）做好场地的清理工作，为设备和材料的进场做好准备工作。施工现场平面布置见示意图主要项目施工方法3.1基坑围护1.围护结构基坑围护结构采用12m拉森钢板小企口桩支护。拉森钢板桩用吊车就位后采用专业打桩机施打，施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中线。考虑到钢板桩较长，在施打中，钢板桩容易向一边倾斜，由于倾斜误差积累不易纠正，难以控制钢板桩墙的平直度，所以钢板桩施工拟采用屏风式打入法。屏风式打入法不易使板桩发生屈曲、扭转、倾斜和墙面凹凸，打入精度高，易于实现封闭合拢。1）钢板桩施工的顺序（1）钢板桩位置的定位放线（2）施打钢板桩（3）清理围檩处标高的土方（4）挖土（5）渠箱施工第5页共29页第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共29页（6）回填（7）拔除钢板桩2）钢板桩的检验、吊装、堆放（1）钢板桩的检验对钢板桩，一般有材质检验和外观检验，以便对不合要求的钢板桩进行矫正，以减少打桩过程中的困难。①外观检验：包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度和锁口形状等项内容。检查中要注意：a）对打入钢板桩有影响的焊接件应予以割除；b）割孔、断面缺损的应予以补强；c）若钢板桩有严重锈蚀，应测量其实际断面厚度。原则上要对全部钢板桩进行外观检查。（2）钢板桩吊运装卸钢板桩宜采用两点吊。吊运时，每...
