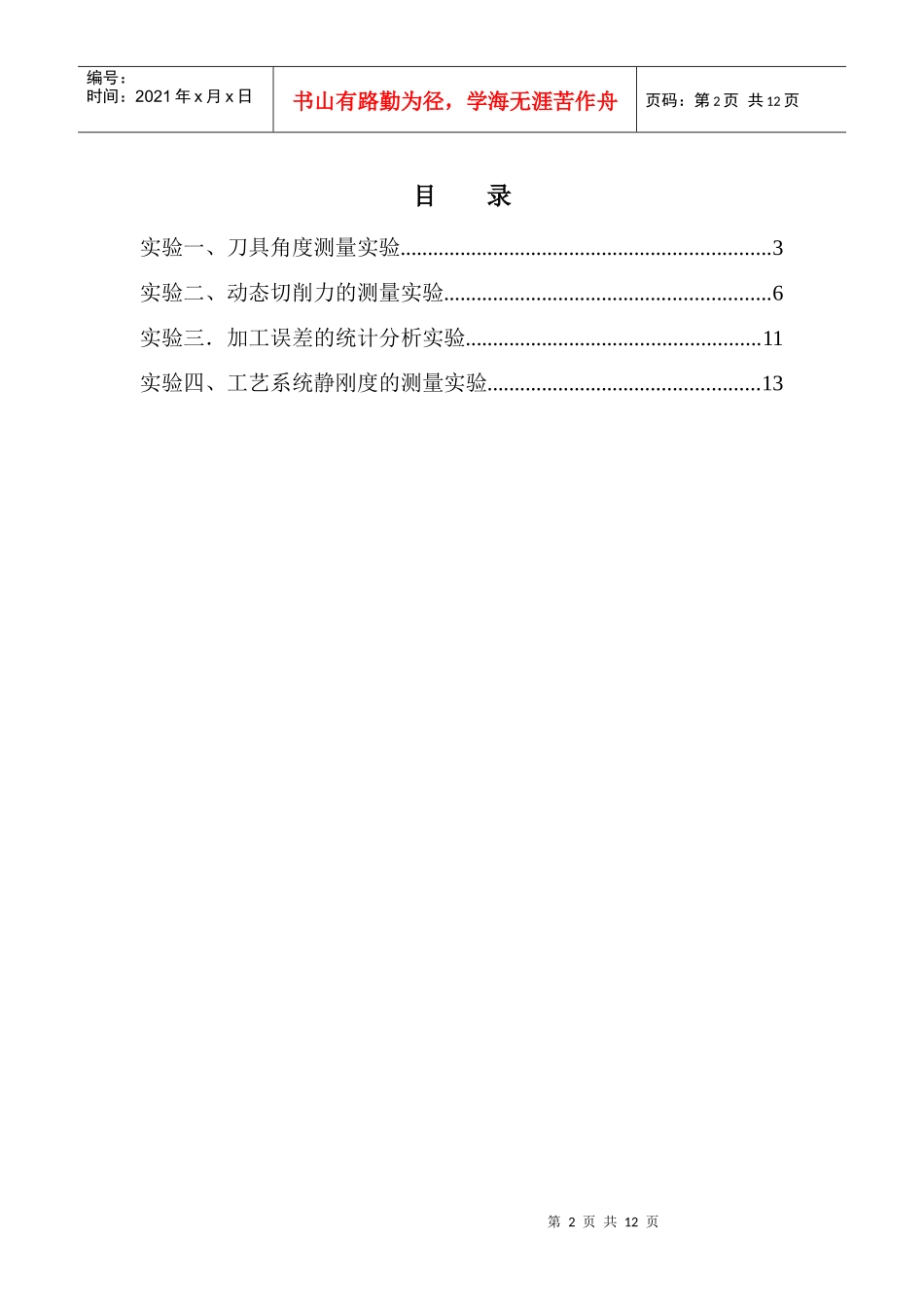

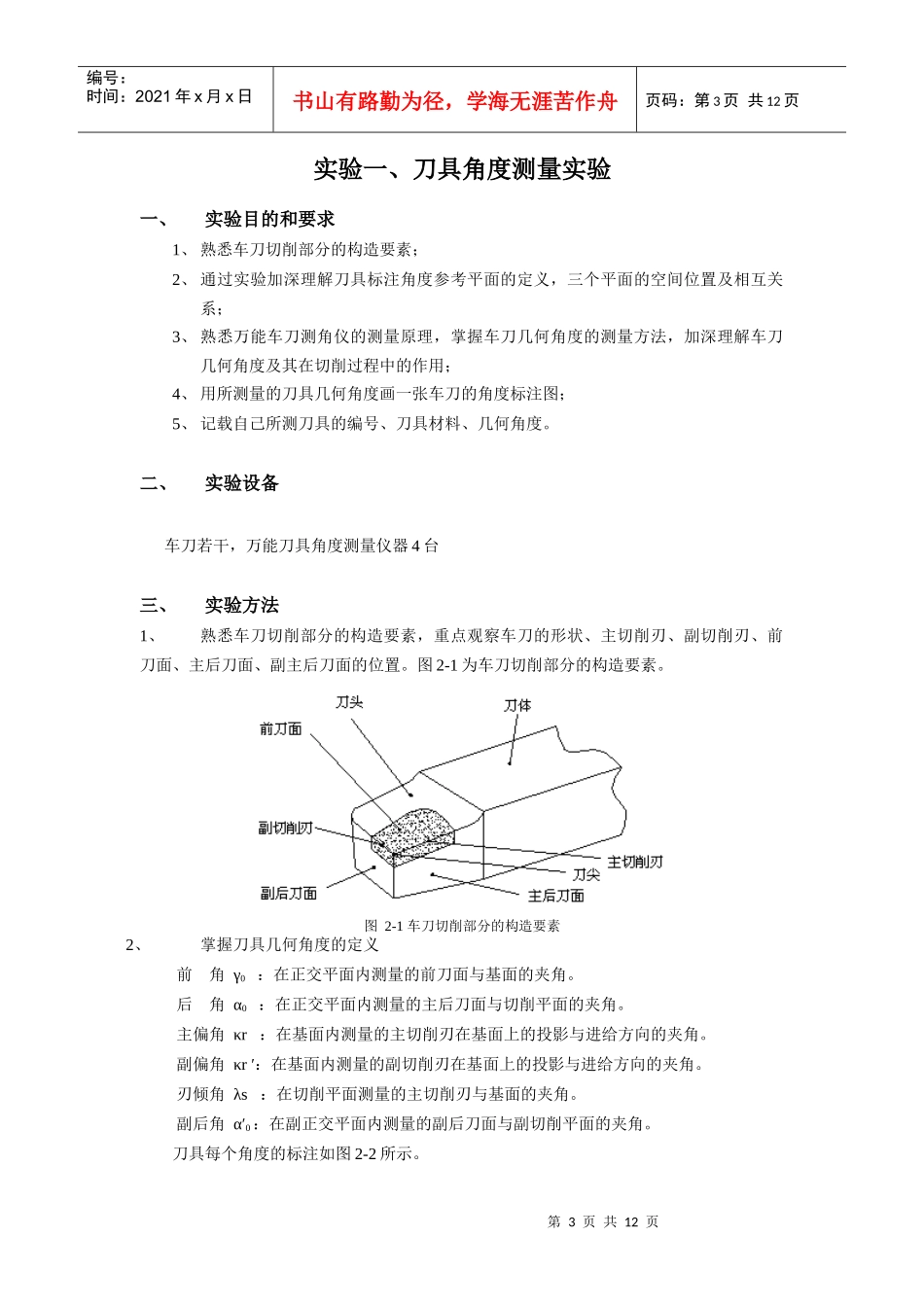

《机械制造技术基础》实验指导书第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页目录实验一、刀具角度测量实验....................................................................3实验二、动态切削力的测量实验............................................................6实验三．加工误差的统计分析实验......................................................11实验四、工艺系统静刚度的测量实验..................................................13第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页实验一、刀具角度测量实验一、实验目的和要求1、熟悉车刀切削部分的构造要素；2、通过实验加深理解刀具标注角度参考平面的定义，三个平面的空间位置及相互关系；3、熟悉万能车刀测角仪的测量原理，掌握车刀几何角度的测量方法，加深理解车刀几何角度及其在切削过程中的作用；4、用所测量的刀具几何角度画一张车刀的角度标注图；5、记载自己所测刀具的编号、刀具材料、几何角度。二、实验设备车刀若干，万能刀具角度测量仪器4台三、实验方法1、熟悉车刀切削部分的构造要素，重点观察车刀的形状、主切削刃、副切削刃、前刀面、主后刀面、副主后刀面的位置。图2-1为车刀切削部分的构造要素。图2-1车刀切削部分的构造要素2、掌握刀具几何角度的定义前角γ0：在正交平面内测量的前刀面与基面的夹角。后角α0：在正交平面内测量的主后刀面与切削平面的夹角。主偏角κr：在基面内测量的主切削刃在基面上的投影与进给方向的夹角。副偏角κr′：在基面内测量的副切削刃在基面上的投影与进给方向的夹角。刃倾角λs：在切削平面测量的主切削刃与基面的夹角。副后角α′0：在副正交平面内测量的副后刀面与副切削平面的夹角。刀具每个角度的标注如图2-2所示。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页图2-2车刀的几何角度标注3、车刀几何角度的测量方法（1）刀具角度测量台刀具角度测量台如图2-3所示。图2-3车刀角度测量台（2）刀具角度的测量方法（以车刀为例）1）主偏角κr的测量a)转台调零：将转台左侧的刻度线对到底盘的零度；b)将刀具安装在滑块上，刀尖顶在指针平面中心线上。此时，扇形盘平面与进给方向重合；c)转动转台，使刀具的主切削刃与指针平面紧贴；d)读取转台左侧刻线所示的圆盘刻度，就是主偏角κr。2）副偏角κ′r的测量a)在1）项的基础上，转动转台使副切削刃与指针平面紧贴；b)读取转台左侧刻线所示的圆盘刻度，就是主偏角κ′r。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页3）刃倾角λs的测量a)在测量主偏角的位置上，此时，扇形面为切削平面，在该平面内将指针的刃口A与主切削刃重合；b)读取指针所指的刻度就是刃倾角λs。4）前角γ0的测量a)在测量主偏角的位置上，将转台转过90°，此时，扇形面为正交平面，在该平面内将指针的刃口A与前刀面重合；b)读取指针所指的刻度就是前角γ0。5）后角α0的测量a)在4）的基础上（此时，扇形面为正交平面），将指针的刃口B与后刀面重合；b)读取指针所指的刻度就是后角α0。6）副后角α′0的测量a)在2）的基础上，将转台转过90°，此时，扇形面为副正交平面。将指针的刃口C与副后刀面重合；b)读取指针所指的刻度就是后角α′0。四、填写实验报告为了继续进行后续的相关实验项目，要将对车刀的实际测量结果进行认真的整理、记录。第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页实验二、动态切削力的测量实验一、实验目的和要求1、了解各种测力仪的工作原理；2、研究在一定刀具几何角度的条件下，切削深度和进给量对切削力的影响及变化规律。3、掌握用实验的方法建立切削力的经验公式的方法和技能。二、实验仪器及耗材1、压电式切削测力仪；2、YE5850电荷放大器；3、机床：J1MK460×100精密车床；4、其它测量工具；5、45钢试件；6、计算器、笔、尺等（学生自备）。三...
