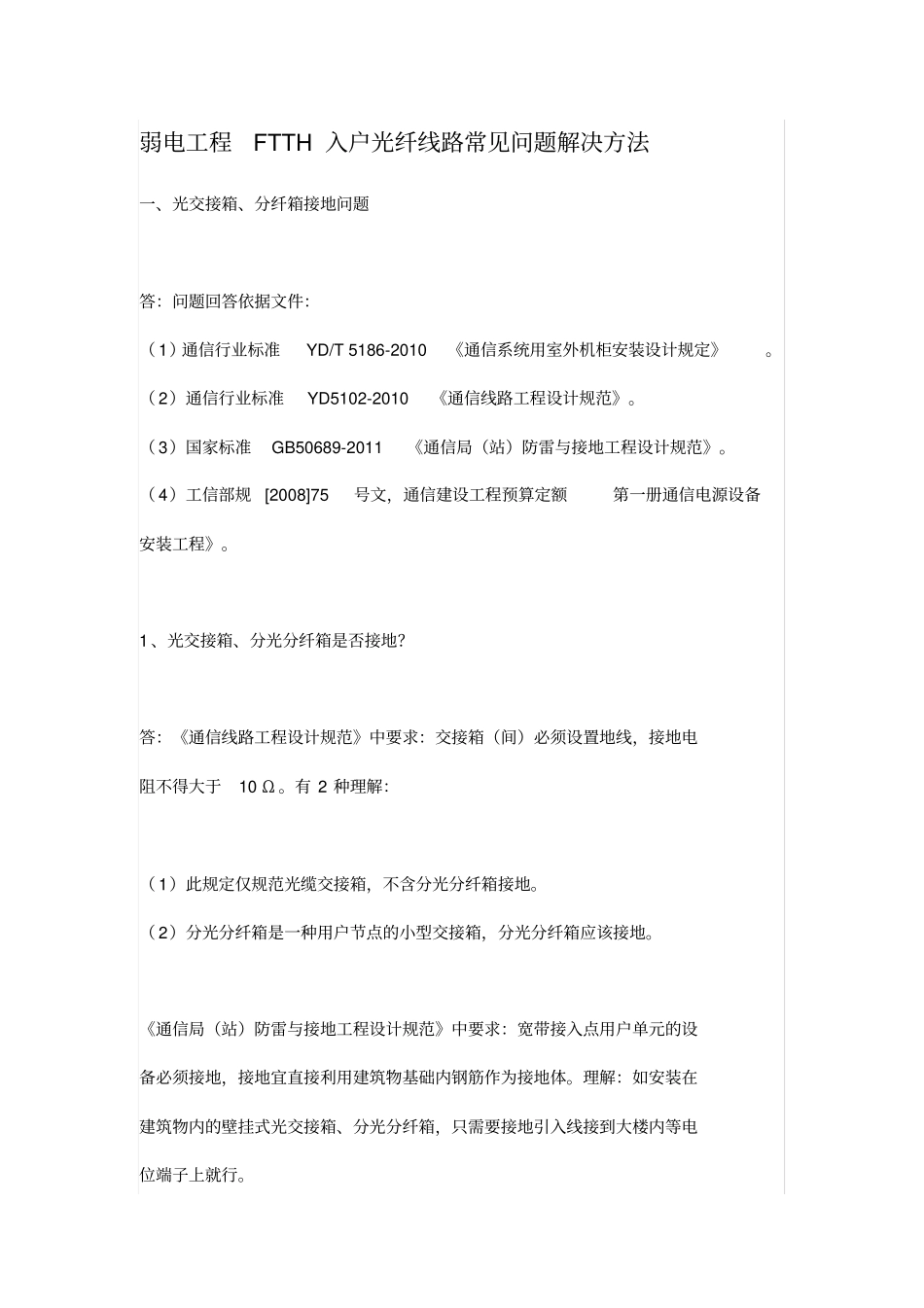

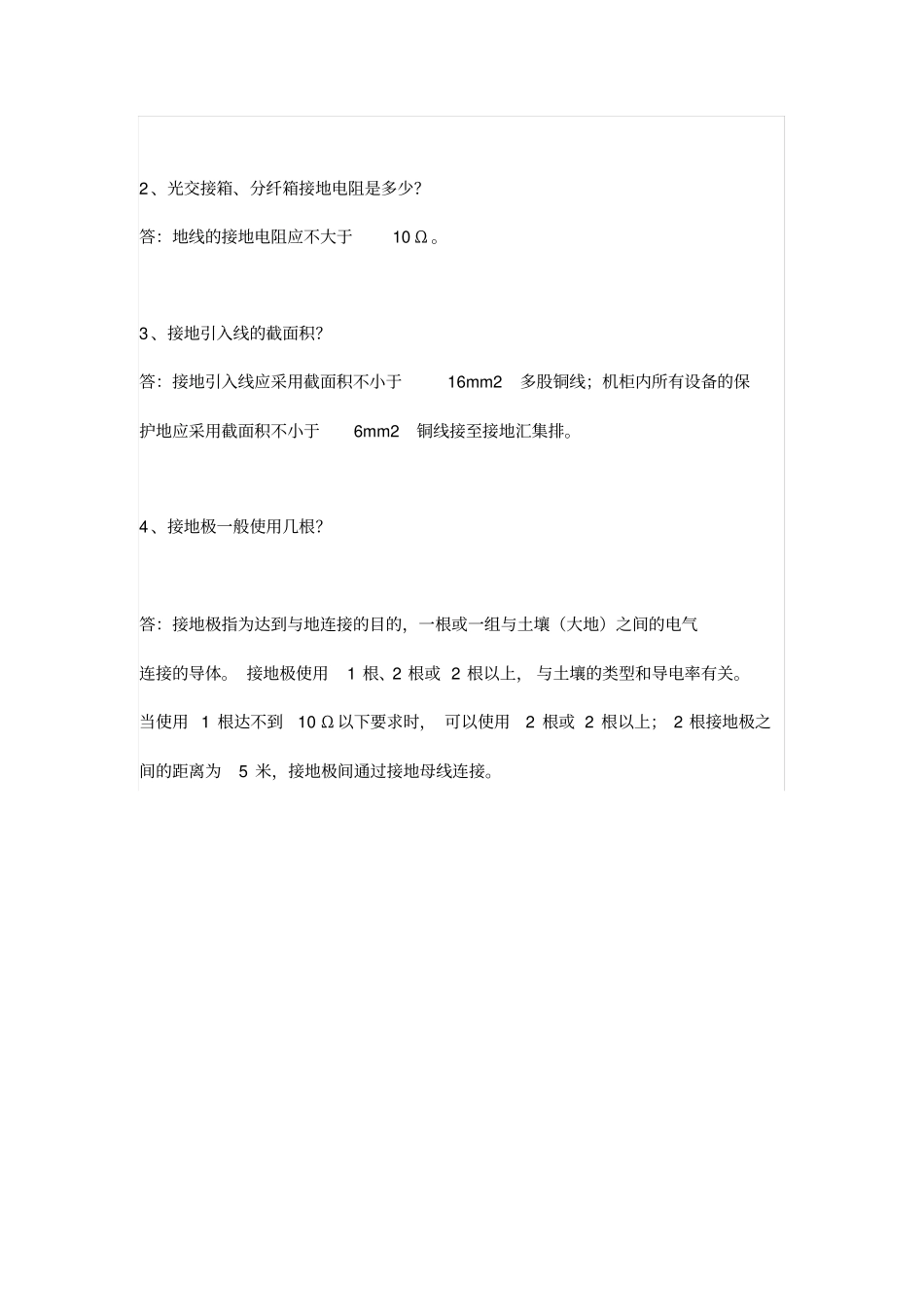

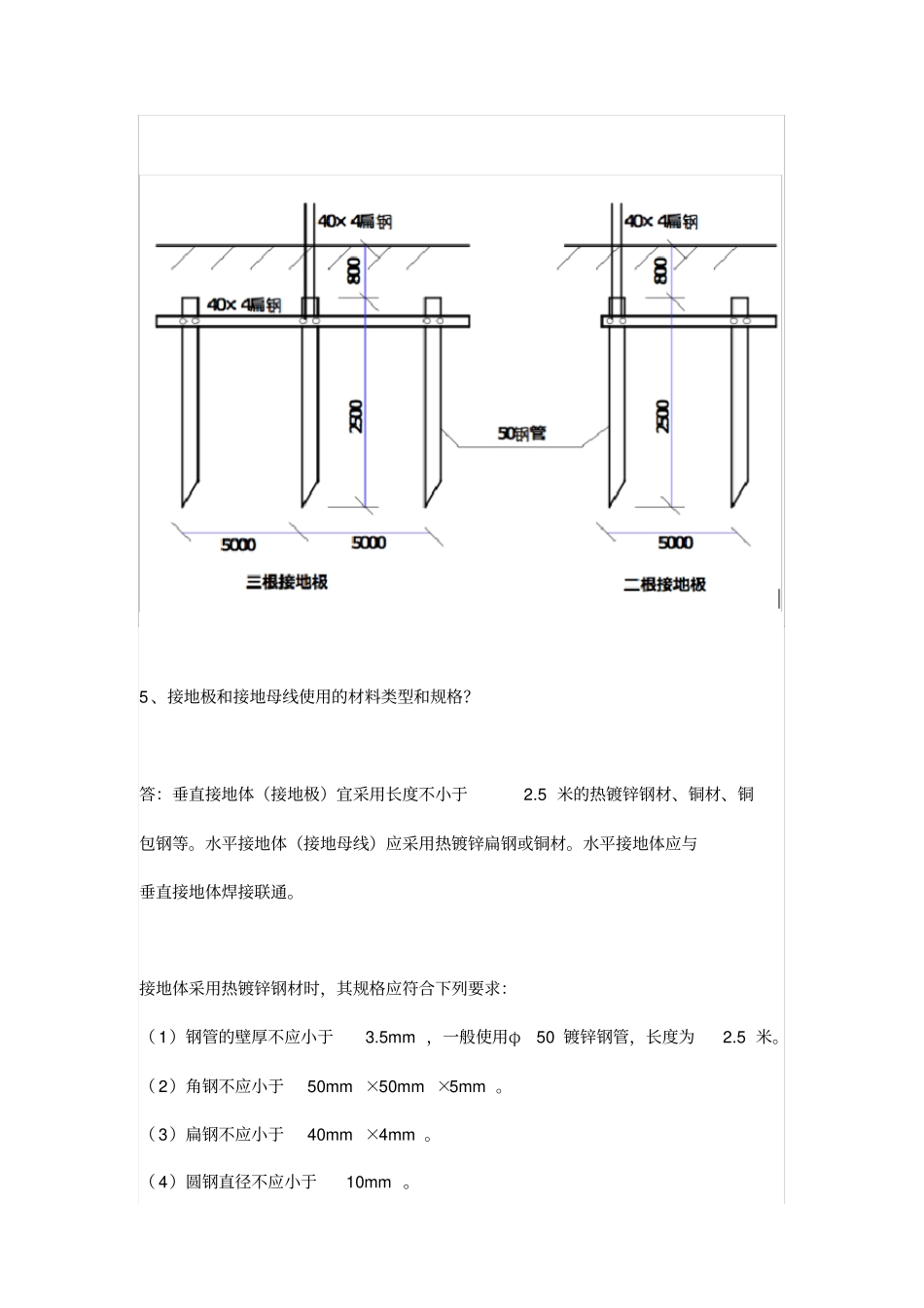

弱电工程FTTH入户光纤线路常见问题解决方法一、光交接箱、分纤箱接地问题答:问题回答依据文件:(1)通信行业标准YD/T5186-2010《通信系统用室外机柜安装设计规定》。(2)通信行业标准YD5102-2010《通信线路工程设计规范》。(3)国家标准GB50689-2011《通信局(站)防雷与接地工程设计规范》。(4)工信部规[2008]75号文,通信建设工程预算定额第一册通信电源设备安装工程》。1、光交接箱、分光分纤箱是否接地?答:《通信线路工程设计规范》中要求:交接箱(间)必须设置地线,接地电阻不得大于10Ω。有2种理解:(1)此规定仅规范光缆交接箱,不含分光分纤箱接地。(2)分光分纤箱是一种用户节点的小型交接箱,分光分纤箱应该接地。《通信局(站)防雷与接地工程设计规范》中要求:宽带接入点用户单元的设备必须接地,接地宜直接利用建筑物基础内钢筋作为接地体。理解:如安装在建筑物内的壁挂式光交接箱、分光分纤箱,只需要接地引入线接到大楼内等电位端子上就行。2、光交接箱、分纤箱接地电阻是多少?答:地线的接地电阻应不大于10Ω。3、接地引入线的截面积?答:接地引入线应采用截面积不小于16mm2多股铜线;机柜内所有设备的保护地应采用截面积不小于6mm2铜线接至接地汇集排。4、接地极一般使用几根?答:接地极指为达到与地连接的目的,一根或一组与土壤(大地)之间的电气连接的导体。接地极使用1根、2根或2根以上,与土壤的类型和导电率有关。当使用1根达不到10Ω以下要求时,可以使用2根或2根以上;2根接地极之间的距离为5米,接地极间通过接地母线连接。5、接地极和接地母线使用的材料类型和规格?答:垂直接地体(接地极)宜采用长度不小于2.5米的热镀锌钢材、铜材、铜包钢等。水平接地体(接地母线)应采用热镀锌扁钢或铜材。水平接地体应与垂直接地体焊接联通。接地体采用热镀锌钢材时,其规格应符合下列要求:(1)钢管的壁厚不应小于3.5mm,一般使用φ50镀锌钢管,长度为2.5米。(2)角钢不应小于50mm×50mm×5mm。(3)扁钢不应小于40mm×4mm。(4)圆钢直径不应小于10mm。6、不同场景下光缆交接箱如何接地?答:光缆交接箱根据安装的方式和环境不同,分为室外架空、室外墙壁、室外落地、室内壁挂4种类型。接地示意图如下:除室内壁挂式箱体接地外,另外3种交接箱接地计取工程量如下:(1)安装接地极。(2)敷设室外接地母线。(3)接地跨接线。(4)接地网电阻测试。室内壁挂式光交接地只计取敷设单芯电力电缆的工程量。7、不同场景下分纤箱如何接地?答:分纤箱根据安装的方式和环境不同,分为室外架空、室外墙壁、室内壁挂3种类型。接地示意图如下:架空和室外壁挂式分纤箱接地套用“安装直埋式地线”的工程量;室内壁挂式接地套用“布放单芯电力电缆”的工程量。有的运营商配线光交到分纤箱间的光缆使用松套层绞式非金属加强件光缆GYFTY型,分纤箱不做接地。8、接地网电阻测试怎么测的(怎么操作)?答:接地电阻用“接地电阻测试仪”进行测试,测试仪包括:(1)、接地电阻测试仪1台(2)、辅助接地探针2根(3)、导线5m、20m、40m各1根。操作步骤如下:(1)将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下,插人深度为400mm。(2)将接地电阻测量仪平放于接地体附近,并进行接线,接线方法如下:①用最短的专用导线将接地体与接地测量仪的接线端“E1”(三端钮的测量仪)或与C2短接后的公共端(四端钮的测量仪)相连。②用最长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。③用余下的长度居中的专用导线将距接地体20m的测量探针(电位探针)与测量仪的接线端“P1”相连。(3)将测量仪水平放置后,检查检流计的指针是否指向中心线,否则调节“零位调整器”使测量仪指针指向中心线。(4)将“倍率标度”(或称粗调旋钮)置于最大倍数,并慢慢地转动发电机转柄(指针开始偏移),同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。(5)当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄,使其转速达到120r/min以上,同时调整“测量标度盘”,使指针指向中心线。(6)若“测量标度盘”的读数过小(...
