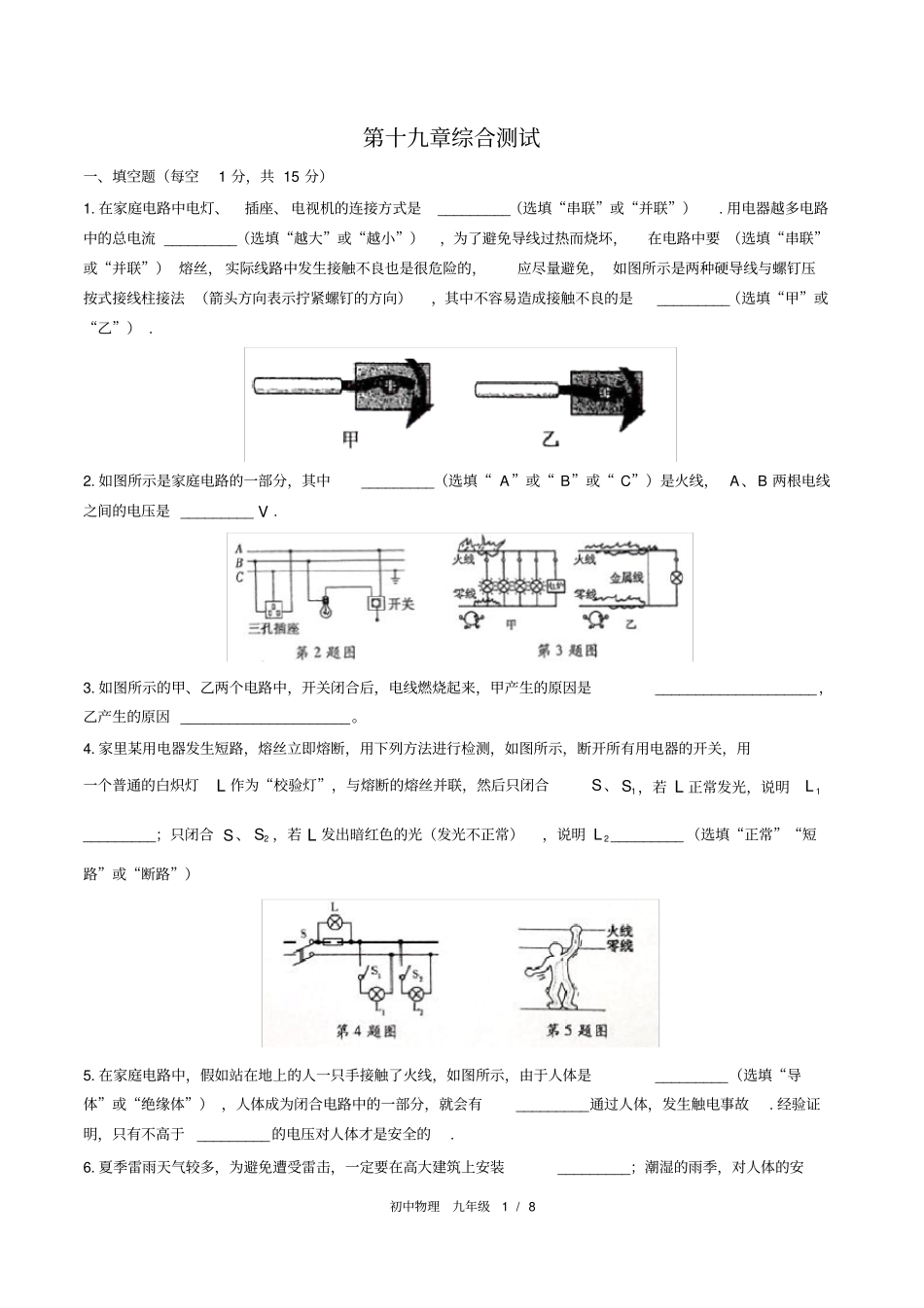

初中物理九年级1/8第十九章综合测试一、填空题（每空1分，共15分）1.在家庭电路中电灯、插座、电视机的连接方式是_________（选填“串联”或“并联”）.用电器越多电路中的总电流_________（选填“越大”或“越小”），为了避免导线过热而烧坏，在电路中要（选填“串联”或“并联”）熔丝，实际线路中发生接触不良也是很危险的，应尽量避免，如图所示是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向），其中不容易造成接触不良的是_________（选填“甲”或“乙”）.2.如图所示是家庭电路的一部分，其中_________（选填“A”或“B”或“C”）是火线，A、B两根电线之间的电压是_________V.3.如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是____________________，乙产生的原因_____________________。4.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、1S，若L正常发光，说明1L_________；只闭合S、2S，若L发出暗红色的光（发光不正常），说明2L_________（选填“正常”“短路”或“断路”）5.在家庭电路中，假如站在地上的人一只手接触了火线，如图所示，由于人体是_________（选填“导体”或“绝缘体”），人体成为闭合电路中的一部分，就会有_________通过人体，发生触电事故.经验证明，只有不高于_________的电压对人体才是安全的.6.夏季雷雨天气较多，为避免遭受雷击，一定要在高大建筑上安装_________；潮湿的雨季，对人体的安初中物理九年级2/8全电压将____________.二、选择题（本题共8小题，每小题2分，共16分.在每小题给出的四个选项中，第7~12题的每小题只有一个选项符合题目要求.第13~14题的每小题有两个选项符合题目要求.全部选对的得2分，只选1个且正确的得1分，有选错的得0分）7.某家庭电路的部分情况如图所示，下列说法正确的是（）A.进户线分为火线和地线B.电能表的标定电流为20AC.空气开关有保险丝的功能D.电能表与空气开关是并联的8.某家庭电路的组成如图所示，下列说法正确的是（）A.图中的三个插座是串联的B.控制灯泡的开关要接在零线与灯泡之间C.彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D.有金属外壳的家用电器必须使用三孔插座，以确保安全9.随着人民生活水平的提高，家用电器不断增多，为了安全用电，下列各项措施中正确的是（）A.增加用电器时，只需要把保险丝换粗些B.增加用电器时，要把保险丝安装在零线上C.增加用电器时，必须同时考虑电能表、输电线路、保险丝等的承受能力D.增加用电器时，只需要更换额定电流大些的电能表10.家庭电路中安装熔断器（其中安装熔丝，俗称“保险丝”），它的作用（）A.当电压过高时自动切断电路B.当发生触电时自动切断电路C.当用电器发生漏电时自动切断电路D.当电路中电流过大时自动切断电路初中物理九年级3/811.如图所示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光.拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（）A.插座短路B.电热壶短路C.AB间断路D.CD间断路12.如图所示，两只小鸟站在裸导线的不同位置，当开关闭合后，甲、乙两只小鸟（）A.都会发生触电事故B.都不会发生触电事故C.只有甲会触电D.只有乙会触电13.（双选）关于安全用电，下列说法正确的是（）A.有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连B.用试电笔检查电路时，手不能接触笔尾金属体C.控制家用电器的开关应与该用电器并联D.家庭电路中的空气开关跳闸了，可能是发生了短路14.（双选）在下图所示的几种情况中，符合安全用电要求的是（）A.潮湿的手拔插头B.电器金属外壳接地C.电路中灯泡与开关的连接D.同时使用大功率用电器三、作图题（每题2分，共4分）初中物理九年级4/815.如图所示，用笔画线代替导线，完成教室里一组照明灯的连接.要求：灯1L与灯2L并联，开关S同时控制两盏灯.16.居民楼的楼道里，夜间楼道灯一直亮着会造成浪费.科研人员用“光敏”...
