亿航线缆培训手册-电缆知识VIP免费

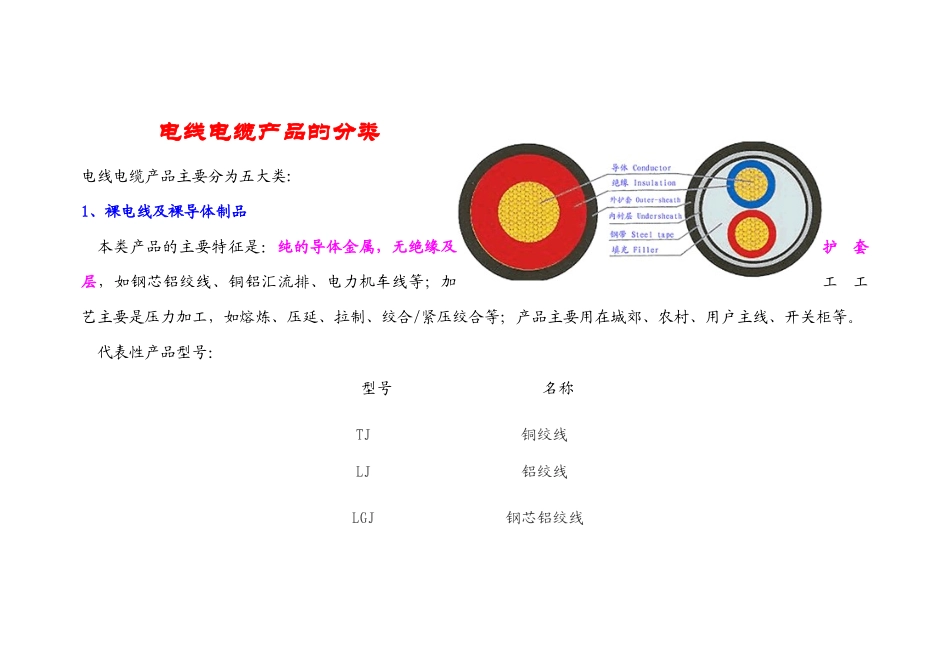

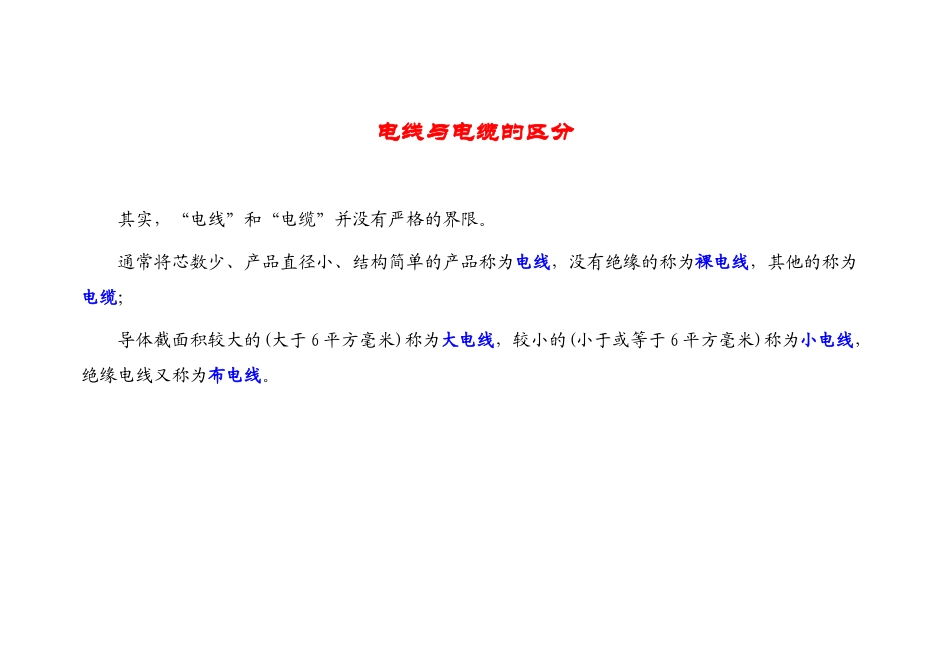

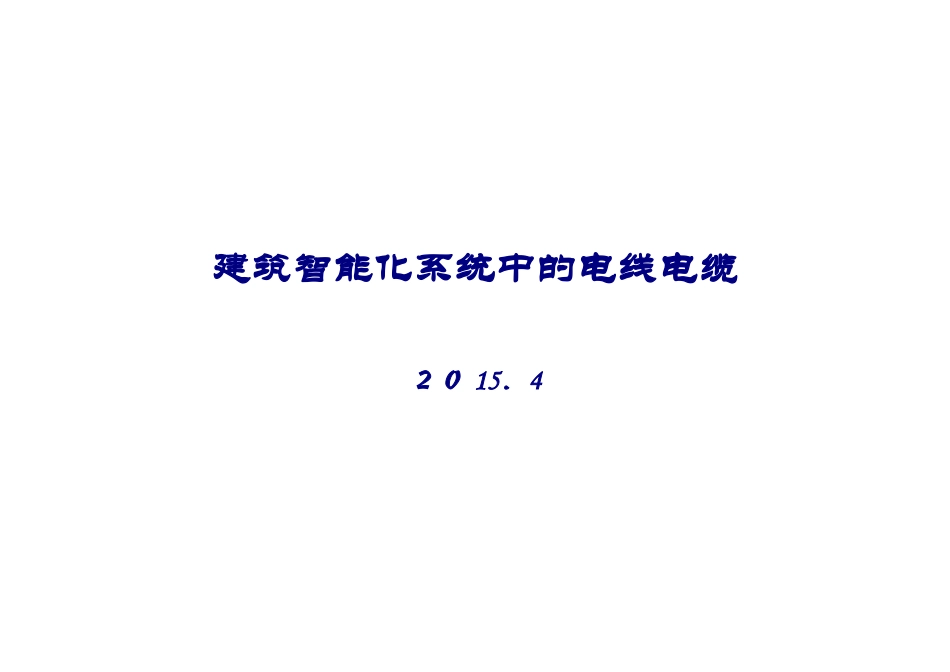

建筑智能化系统中的电线电缆２０15．4电线与电缆的区分其实，“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。电线电缆产品的分类电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。代表性产品型号：型号名称TJ铜绞线LJ铝绞线LGJ钢芯铝绞线电线电缆产品的分类2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。代表性产品型号：型号名称铜芯铝芯VVVLV聚氯乙烯绝缘聚氯乙烯护套电力电缆VV22VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆电线电缆产品的分类3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。（１）供电类代表性产品型号型号名称型号名称BV铜芯聚氯乙烯绝缘电缆（电线）BVR铜芯聚氯乙烯绝缘软电缆（电线）RV铜芯聚氯乙烯绝缘连接软电缆（电线）BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆BVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆BLVVB铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆RVV铜芯PVC绝缘PVC护套圆形连接软电缆NLVV农用直埋铝芯PVC绝缘PVC护套电线BLV铝芯聚氯乙烯绝缘电缆（电线）BVW铜芯户外用聚氯乙烯绝缘电线电线电缆产品的分类3、电气装备用电线电缆（２）控制及仪表类代表性产品型号型号名称型号名称KVV铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆AVP铜芯聚氯乙烯绝缘屏蔽电线KVV22铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制RVP铜芯聚氯乙烯绝缘屏蔽软电线电缆KVVP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆（电线）KVVP2铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆RVVP-105铜芯耐热105℃聚氯乙烯绝缘屏蔽软电线KVVR铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆RVS铜芯聚氯乙烯绝缘绞型连接软电缆电线电缆产品的分类4、通讯电缆及光纤该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。该类产品结构尺寸通常较小而均匀，制造精度要求高。代表性产品型号：(1)同轴电缆型号名称SYWV物理发泡聚乙烯绝缘聚氯乙烯护套同轴电缆SYV实心聚乙烯绝缘聚氯乙烯护套射频同轴电缆SYWVZ光端机用物理发泡聚乙烯绝缘聚氯乙烯护套八芯同轴电缆SYKY电缆分配系统用纵孔聚乙烯绝缘电缆RG59接入网用59系列物理发泡绝缘聚氯乙烯护套同轴电缆电线电缆产品的分类4、通讯电缆及光纤(２)电话电缆型号名称主要使用场所HYA通信实心聚烯烃绝缘涂塑铝带粘接屏蔽聚乙烯护套市内通信电缆管道HYAT铜芯实心聚烯烃绝缘石油膏填充涂塑铝带粘接屏蔽聚乙烯护套市内通信电缆管道HYFA铜芯泡沫聚烯烃绝缘石油膏填充涂塑铝带粘接屏蔽聚乙烯护套市内通信电缆管道HYAC铜芯实心聚烯烃绝缘涂塑铝带粘接屏蔽聚乙烯护套自承式市内通信电缆架空HPVV铜芯聚氯乙烯绝缘聚氯乙烯护套配线电话电缆配线电缆主要用于市内电话电缆至分线箱或配线架之用。HJVV局用电缆主要用于配线架至交换机或交换机内部的...
