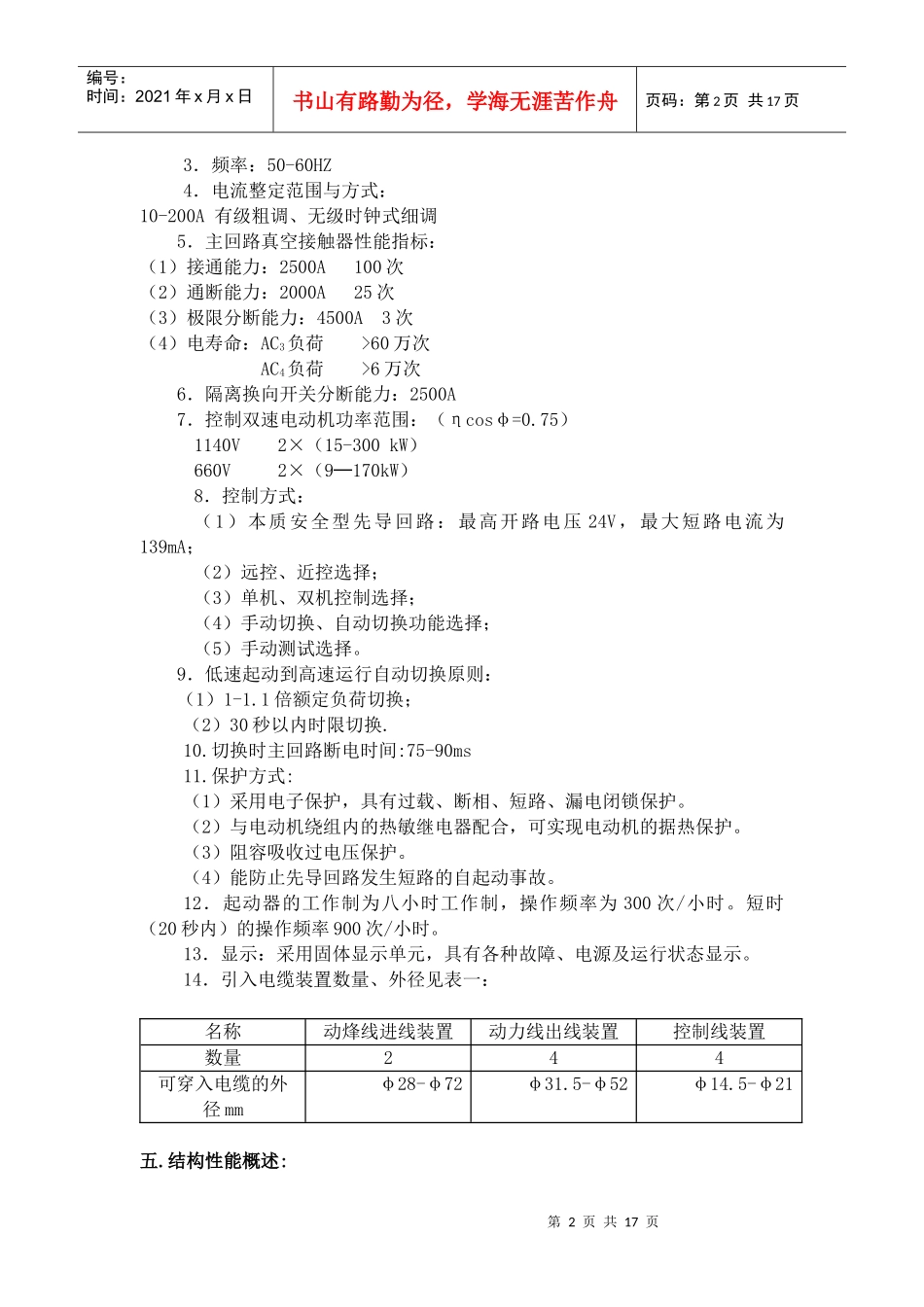

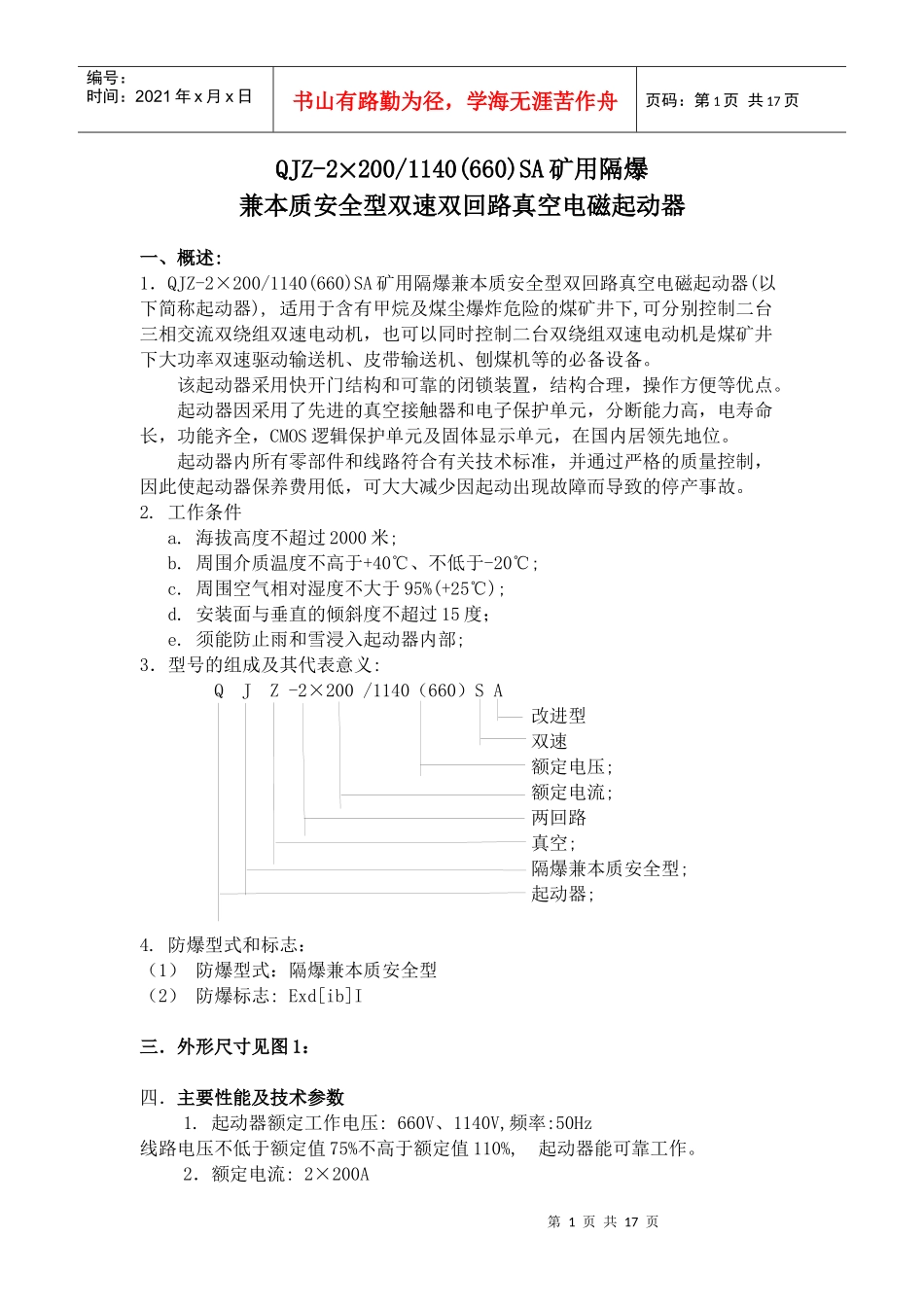

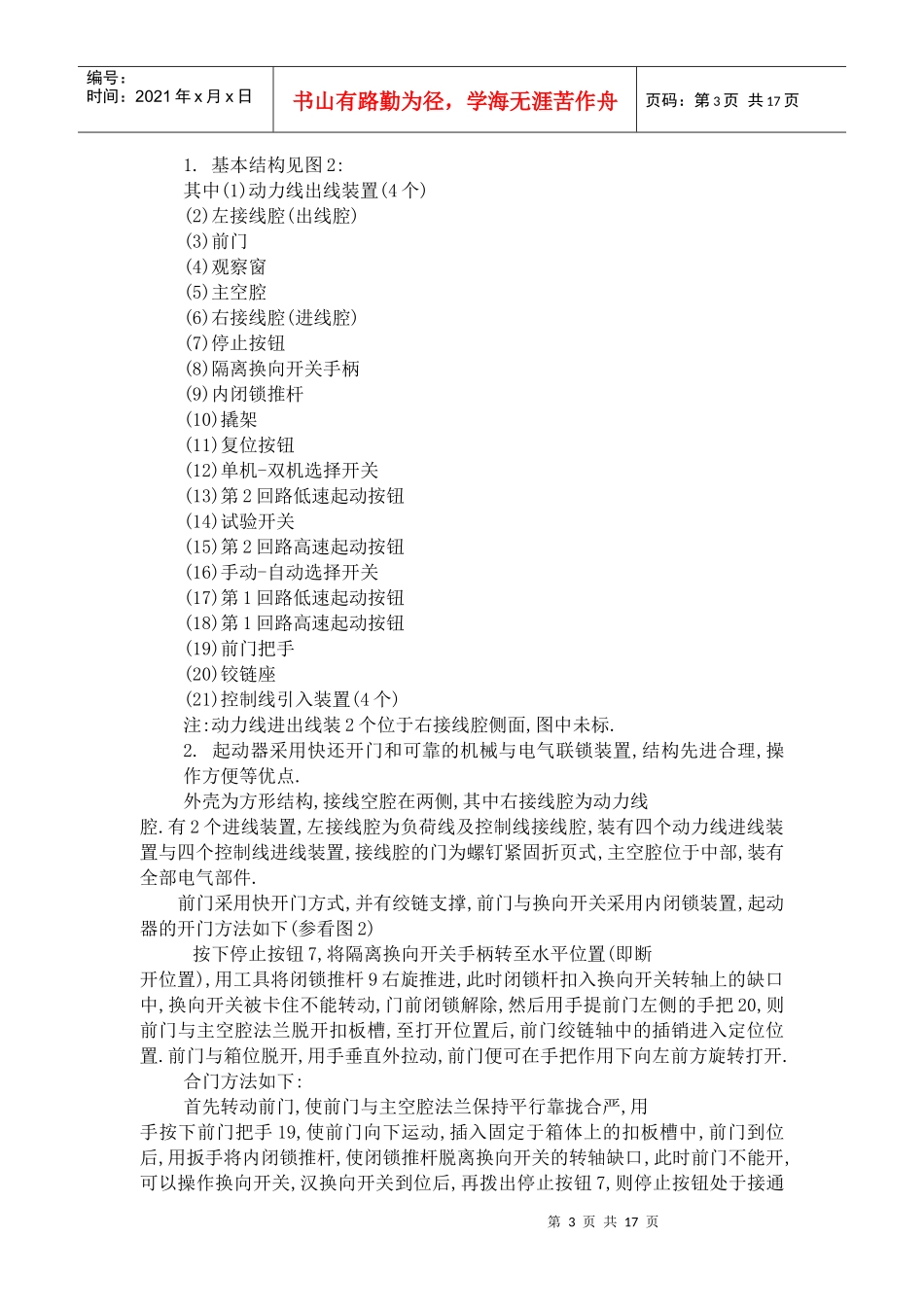

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页QJZ-2200/1140(660)SA矿用隔爆兼本质安全型双速双回路真空电磁起动器一、概述:1．QJZ-2×200/1140(660)SA矿用隔爆兼本质安全型双回路真空电磁起动器(以下简称起动器),适用于含有甲烷及煤尘爆炸危险的煤矿井下,可分别控制二台三相交流双绕组双速电动机，也可以同时控制二台双绕组双速电动机是煤矿井下大功率双速驱动输送机、皮带输送机、刨煤机等的必备设备。该起动器采用快开门结构和可靠的闭锁装置，结构合理，操作方便等优点。起动器因采用了先进的真空接触器和电子保护单元，分断能力高，电寿命长，功能齐全，CMOS逻辑保护单元及固体显示单元，在国内居领先地位。起动器内所有零部件和线路符合有关技术标准，并通过严格的质量控制，因此使起动器保养费用低，可大大减少因起动出现故障而导致的停产事故。2.工作条件a.海拔高度不超过2000米;b.周围介质温度不高于+40℃、不低于-20℃;c.周围空气相对湿度不大于95%(+25℃);d.安装面与垂直的倾斜度不超过15度；e.须能防止雨和雪浸入起动器内部;3．型号的组成及其代表意义:QJZ-2×200/1140（660）SA改进型双速额定电压;额定电流;两回路真空;隔爆兼本质安全型;起动器;4.防爆型式和标志：（1）防爆型式：隔爆兼本质安全型（2）防爆标志:Exd[ib]I三．外形尺寸见图1：四．主要性能及技术参数1.起动器额定工作电压:660V、1140V,频率:50Hz线路电压不低于额定值75%不高于额定值110%,起动器能可靠工作。2．额定电流:2×200A第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页3．频率：50-60HZ4．电流整定范围与方式：10-200A有级粗调、无级时钟式细调5．主回路真空接触器性能指标：（1）接通能力：2500A100次（2）通断能力：2000A25次（3）极限分断能力：4500A3次（4）电寿命：AC3负荷>60万次AC4负荷>6万次6．隔离换向开关分断能力：2500A7．控制双速电动机功率范围：（ηcosφ=0.75）1140V2×（15-300kW）660V2×（9─170kW）8．控制方式：（1）本质安全型先导回路：最高开路电压24V，最大短路电流为139mA；（2）远控、近控选择；（3）单机、双机控制选择；（4）手动切换、自动切换功能选择；（5）手动测试选择。9．低速起动到高速运行自动切换原则：（1）1-1.1倍额定负荷切换；（2）30秒以内时限切换.10.切换时主回路断电时间:75-90ms11.保护方式:（1）采用电子保护，具有过载、断相、短路、漏电闭锁保护。（2）与电动机绕组内的热敏继电器配合，可实现电动机的据热保护。（3）阻容吸收过电压保护。（4）能防止先导回路发生短路的自起动事故。12．起动器的工作制为八小时工作制，操作频率为300次/小时。短时（20秒内）的操作频率900次/小时。13．显示：采用固体显示单元，具有各种故障、电源及运行状态显示。14．引入电缆装置数量、外径见表一：名称动烽线进线装置动力线出线装置控制线装置数量244可穿入电缆的外径mmφ28-φ72φ31.5-φ52φ14.5-φ21五.结构性能概述:第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页1.基本结构见图2:其中(1)动力线出线装置(4个)(2)左接线腔(出线腔)(3)前门(4)观察窗(5)主空腔(6)右接线腔(进线腔)(7)停止按钮(8)隔离换向开关手柄(9)内闭锁推杆(10)撬架(11)复位按钮(12)单机-双机选择开关(13)第2回路低速起动按钮(14)试验开关(15)第2回路高速起动按钮(16)手动-自动选择开关(17)第1回路低速起动按钮(18)第1回路高速起动按钮(19)前门把手(20)铰链座(21)控制线引入装置(4个)注:动力线进出线装2个位于右接线腔侧面,图中未标.2.起动器采用快还开门和可靠的机械与电气联锁装置,结构先进合理,操作方便等优点.外壳为方形结构,接线空腔在两侧,其中右接线腔为动力线腔.有2个进线装置,左接线腔为负荷线及控制线接线腔,装有四个动力线进线装置与四个控制线进线装置,接线腔的门为螺钉紧固折页式,主空腔位于中部,装有全部电气部件.前门采用快开门方式,并有绞链支撑,前门与换向开关采用内闭锁装置,起动器的开门方法如下(参看图2)按下停...
