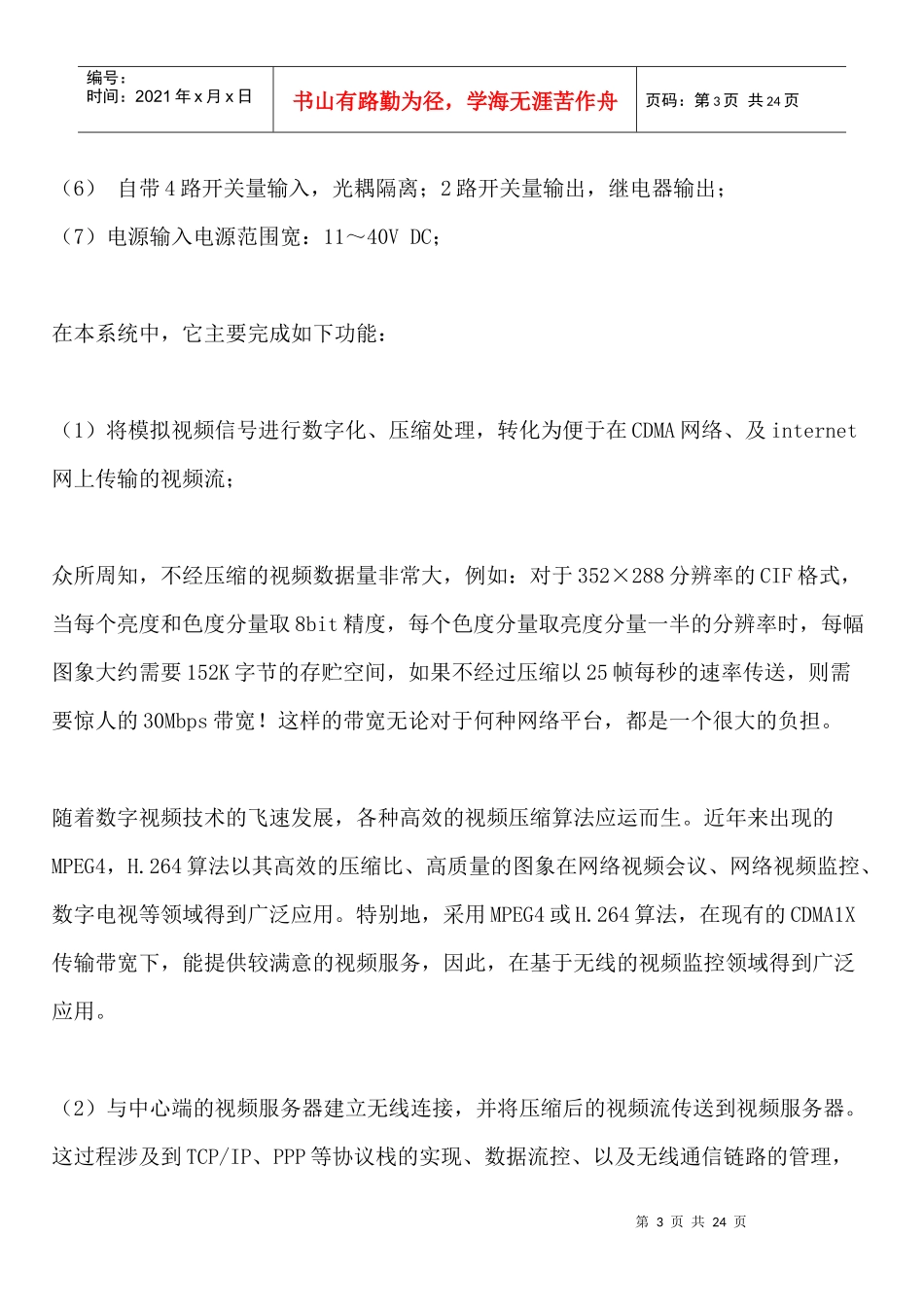

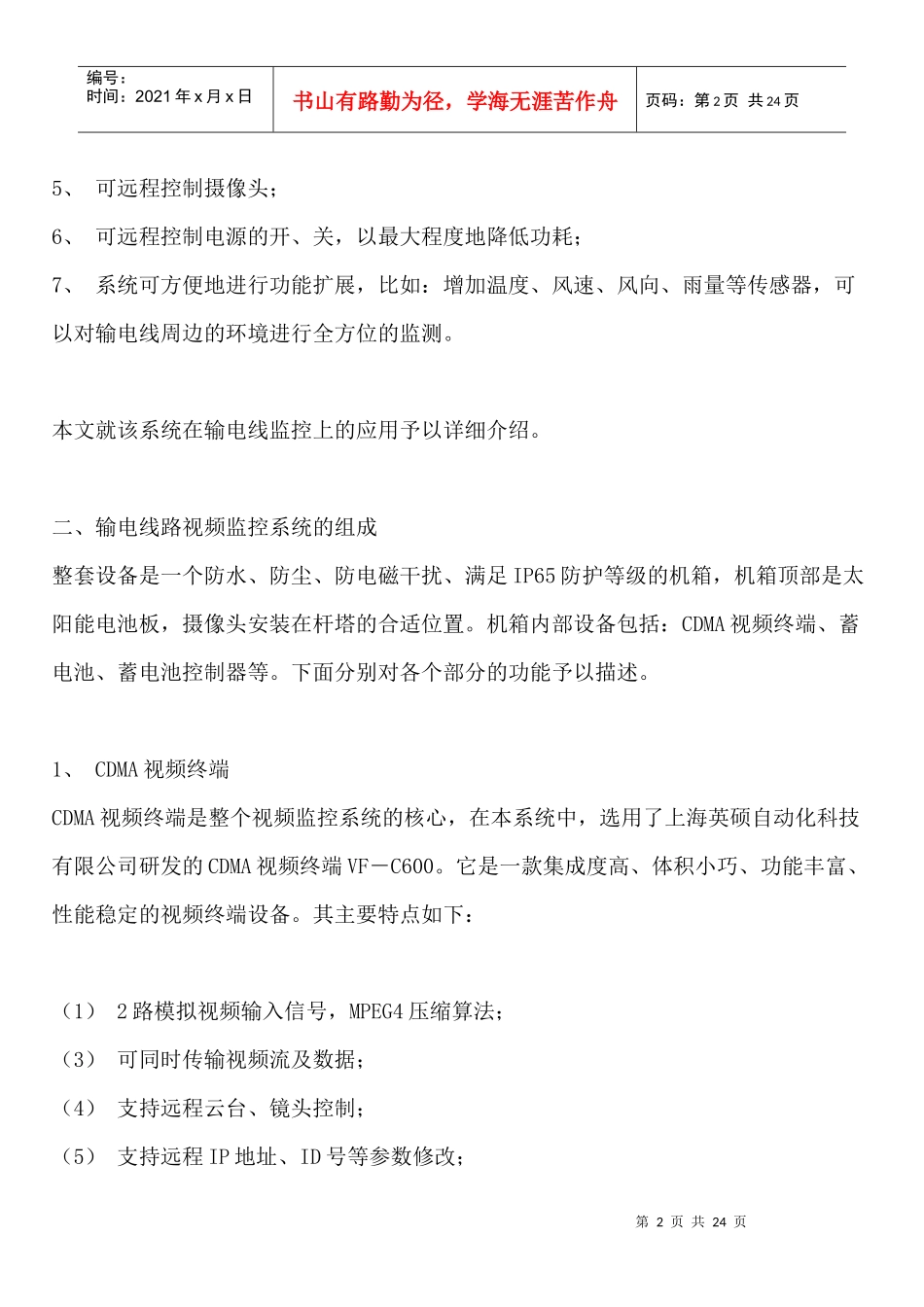

第1页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共24页基于CDMA1X的输电线路无线视频监控系统一、引言在我国经济快速增长、能源日益紧张的今天,电网的安全性越来越受到重视,这其中,高压输电线路的安全性也是不容忽视的重要环节。作为电力输送、遍布全国各地的网络,电力线路具有分布区域广、传输距离长、地形条件复杂多变、受环境气候影响大等特点,完全由人工定期巡检工作量非常大,而且难以做到全天候、广覆盖。随着通信技术、计算机网络技术以及数字视频技术的飞速发展,对输电线路实行远程视频监控成为了可能,由于输电线路固有的分布范围广的特点,实施远程无线视频监控有其独到的优势,更是得到越来越广泛的应用。其基本工作原理是:摄像头采集到的模拟视频信号,如:电力杆塔、线路图象,送到无线视频终端,经过数字化、视频压缩编码后,通过CDMA1X无线网络、internet网送到视频监控中心,在监控中心上对视频流进行解码,即可看到摄像头拍摄的现场视频画面。采用这种方式对输电线路进行视频监控有如下优点:1、采用CDMA无线网络传输,无须敷设通信电缆,大大方便了野外施工;2、监控区域广阔,只要CDMA网络覆盖到的地方,都可以安装此监控设备;3、现场设备无人值守,防护等级高,设备运行稳定可靠,免维护;4、可传送现场的视频画面,比仅传送图片的系统更实时、更详细、更直观;第2页共24页第1页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共24页5、可远程控制摄像头;6、可远程控制电源的开、关,以最大程度地降低功耗;7、系统可方便地进行功能扩展,比如:增加温度、风速、风向、雨量等传感器,可以对输电线周边的环境进行全方位的监测。本文就该系统在输电线监控上的应用予以详细介绍。二、输电线路视频监控系统的组成整套设备是一个防水、防尘、防电磁干扰、满足IP65防护等级的机箱,机箱顶部是太阳能电池板,摄像头安装在杆塔的合适位置。机箱内部设备包括:CDMA视频终端、蓄电池、蓄电池控制器等。下面分别对各个部分的功能予以描述。1、CDMA视频终端CDMA视频终端是整个视频监控系统的核心,在本系统中,选用了上海英硕自动化科技有限公司研发的CDMA视频终端VF-C600。它是一款集成度高、体积小巧、功能丰富、性能稳定的视频终端设备。其主要特点如下:(1)2路模拟视频输入信号,MPEG4压缩算法;(3)可同时传输视频流及数据;(4)支持远程云台、镜头控制;(5)支持远程IP地址、ID号等参数修改;第3页共24页第2页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共24页(6)自带4路开关量输入,光耦隔离;2路开关量输出,继电器输出;(7)电源输入电源范围宽:11~40VDC;在本系统中,它主要完成如下功能:(1)将模拟视频信号进行数字化、压缩处理,转化为便于在CDMA网络、及internet网上传输的视频流;众所周知,不经压缩的视频数据量非常大,例如:对于352×288分辨率的CIF格式,当每个亮度和色度分量取8bit精度,每个色度分量取亮度分量一半的分辨率时,每幅图象大约需要152K字节的存贮空间,如果不经过压缩以25帧每秒的速率传送,则需要惊人的30Mbps带宽!这样的带宽无论对于何种网络平台,都是一个很大的负担。随着数字视频技术的飞速发展,各种高效的视频压缩算法应运而生。近年来出现的MPEG4,H.264算法以其高效的压缩比、高质量的图象在网络视频会议、网络视频监控、数字电视等领域得到广泛应用。特别地,采用MPEG4或H.264算法,在现有的CDMA1X传输带宽下,能提供较满意的视频服务,因此,在基于无线的视频监控领域得到广泛应用。(2)与中心端的视频服务器建立无线连接,并将压缩后的视频流传送到视频服务器。这过程涉及到TCP/IP、PPP等协议栈的实现、数据流控、以及无线通信链路的管理,第4页共24页第3页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共24页包括断线监测、断线重连等等;通信链路管理的最终目的是要建立起可靠、通畅的数据通道,将视频流、传感器数据等实时地传送到监控中心,同时,实时地接受并执行监控中...
