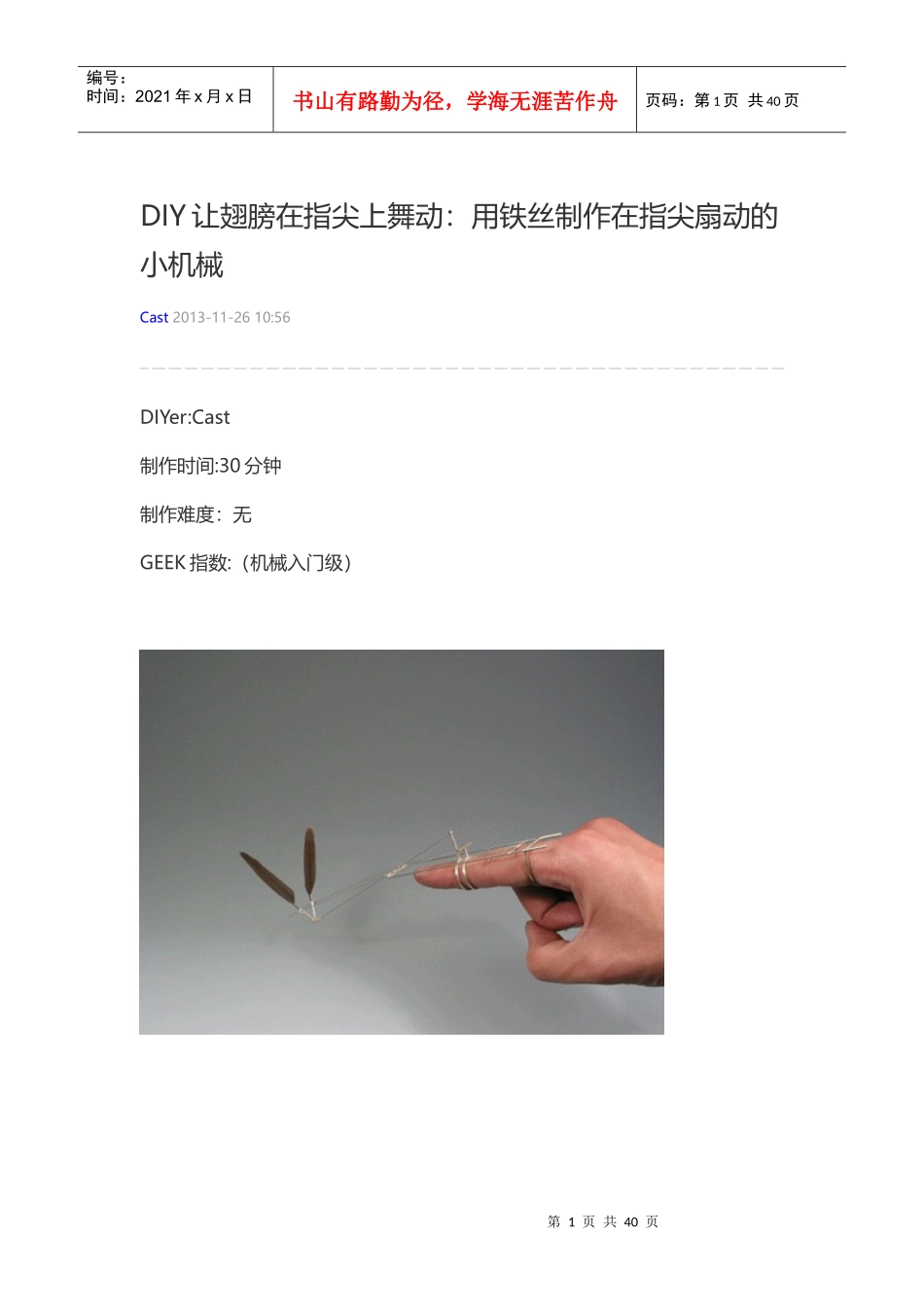

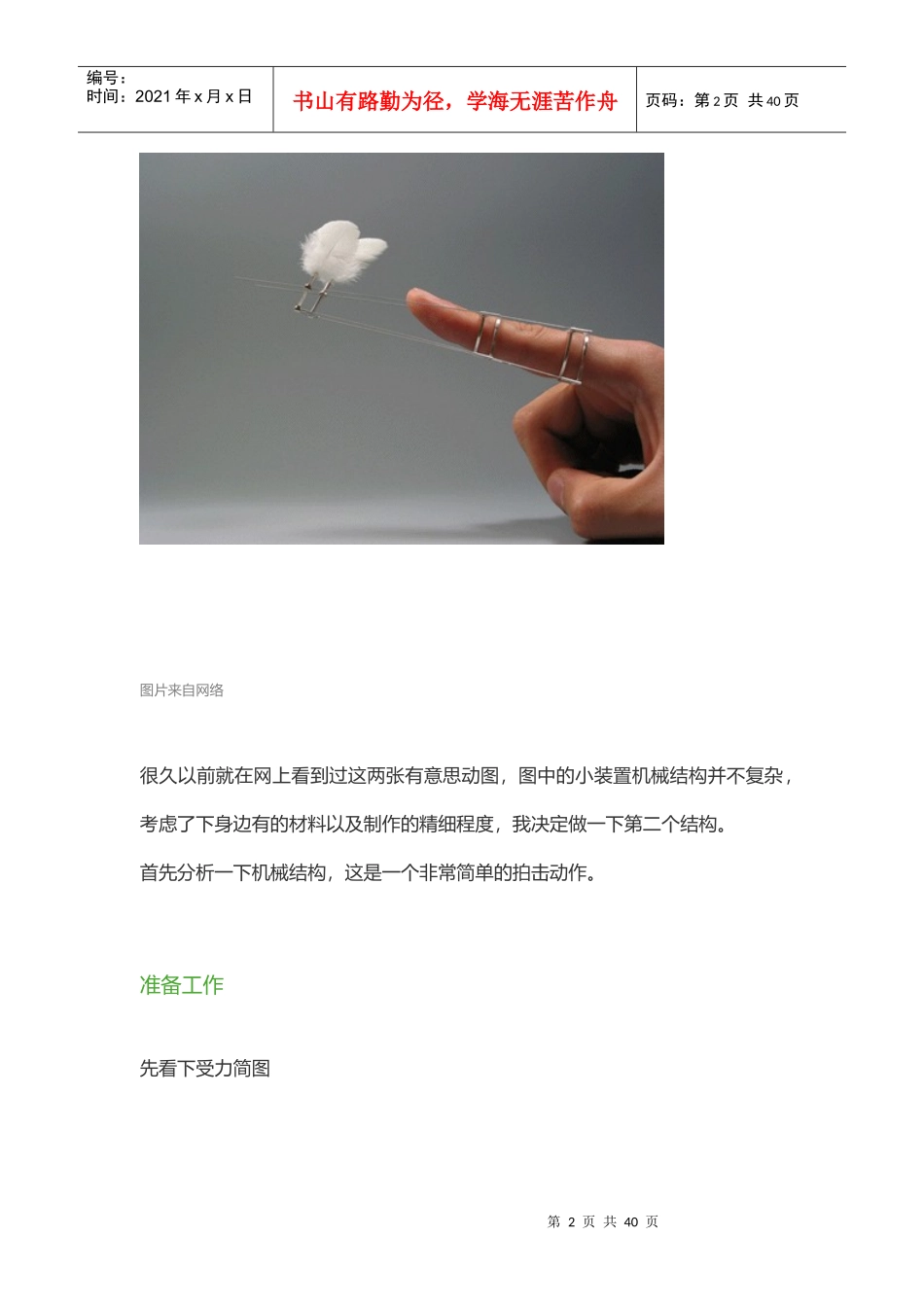

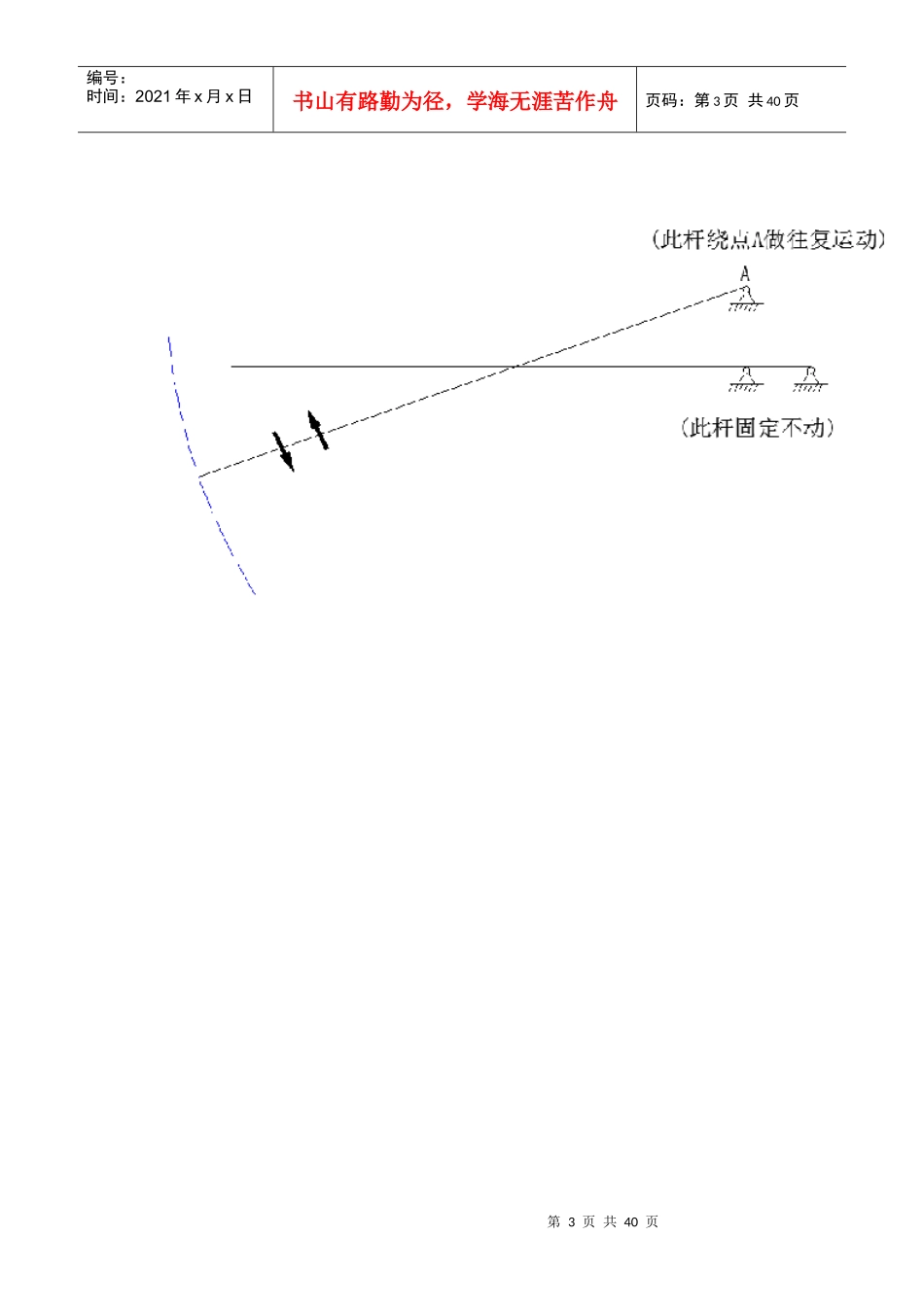

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页DIY让翅膀在指尖上舞动：用铁丝制作在指尖扇动的小机械Cast2013-11-2610:56DIYer:Cast制作时间:30分钟制作难度：无GEEK指数:（机械入门级）第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页图片来自网络很久以前就在网上看到过这两张有意思动图，图中的小装置机械结构并不复杂，考虑了下身边有的材料以及制作的精细程度，我决定做一下第二个结构。首先分析一下机械结构，这是一个非常简单的拍击动作。准备工作先看下受力简图第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页食指弯曲前第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页食指弯曲前俯视图第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页食指弯曲后第7页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页第8页共40页第7页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共40页弯曲食指的俯视图结构非常简单，食指前部弯曲产生的力，使上面的摆动杆件绕着A点旋转做往复运动。往复弯曲食指时，固定杆不动，摆动杆朝着墙内外摆动，横杆便相对于点B做朝着墙内外往复的摆动。结构讲解完毕，现在开始把它做出来吧！材料2mm粗细的钢丝1m左右橡皮筋4根硬纸片两张水笔芯2根工具一把尖口钳一把虎口钳透明胶制作第9页共40页第8页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共40页这个机械结构整体可以分为4个部分，之后再组合就可以了。1底座固定架2V型摆动杆3指套4翅膀制作底座固定架手掌平放到桌子上，俯视图估算了一下自己的指节宽度差不多是16mm左右，所以按照钢丝结构就大个3-4mm可以了，由于手指弯曲方向，考虑到结构的灵活性，竖直边需要25mm的长度。钢丝各段长度如下：180—20—25—20—25—20—20—20—25—20—25—160mm第10页共40页第9页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共40页底座固定架弯折示意图制作V型摆动杆第11页共40页第10页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共40页V型摆动杆弯折示意图制作指套指套的作用就是使摆动杆能够随着手指的弯曲而上下摆动，所以只要能满足牢固的戴在食指的第二指节上就行了。弯折钢丝的过程请务必使用两把钳子，不要用手啊！看起来很柔软的钢丝，一不小心很容易划伤自己的！DIYer把把都是血泪…TAT。第12页共40页第11页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共40页截取一小段钢丝，弯折一下，转一个能够让摆动杆通过的小圈。第13页共40页第12页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共40页继续弯折第二个圈圈，，两个圈圈之间的距离大概在15-20mm。第14页共40页第13页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共40页为了是能固定在食指上，多转几个大圈圈。第15页共40页第14页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共40页最后，剪掉多余的钢丝，就完成了。制作翅膀第16页共40页第15页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共40页两根水笔笔芯，再找两张硬一点的小纸板就可以了~（我是随手用的衣服吊牌，品牌已打码。）第17页共40页第16页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共40页笔芯穿过之后用胶带固定一下。（为了美观，可以用两面合在一起，双面胶就能搞定。）第18页共40页第17页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：...
