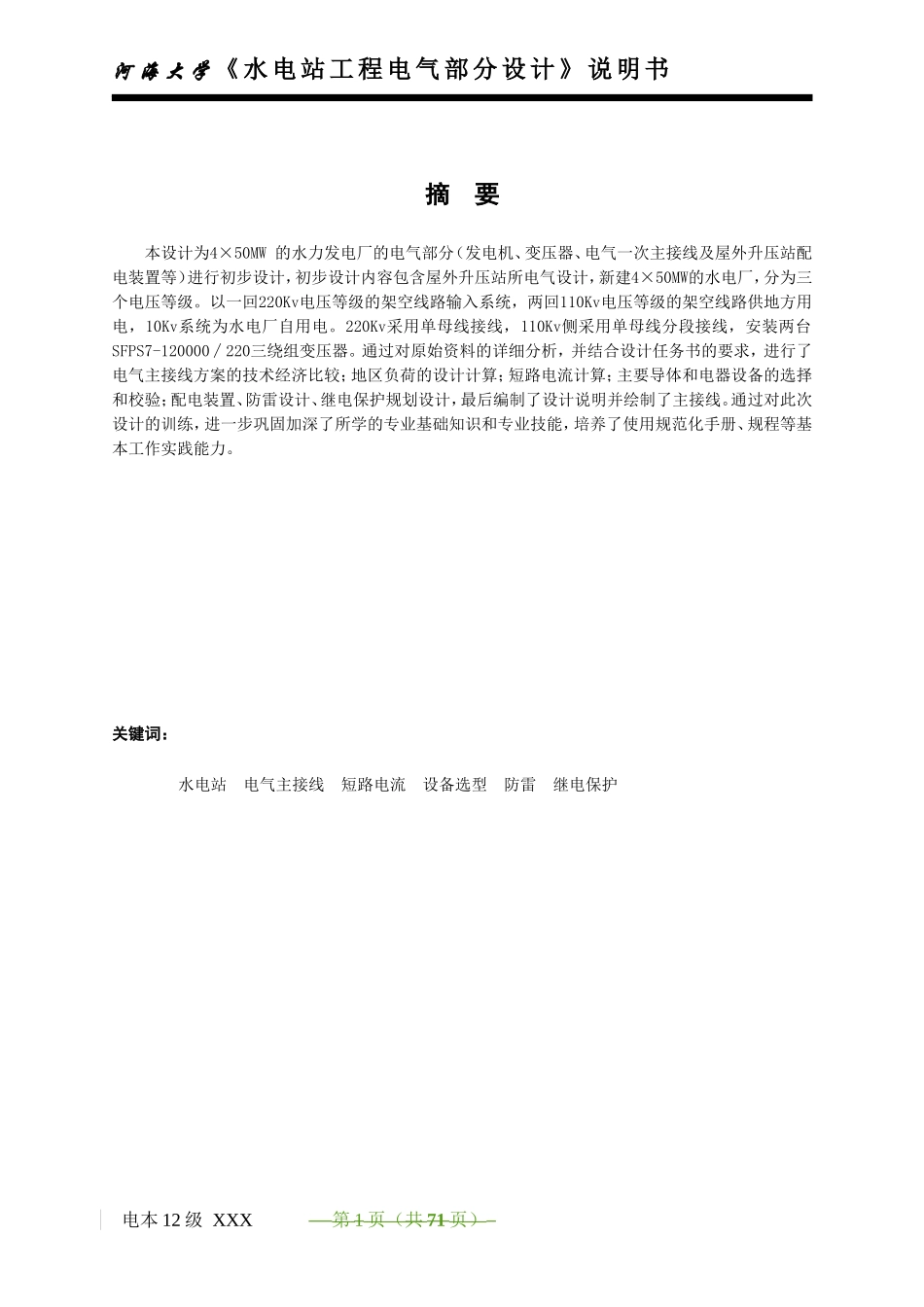

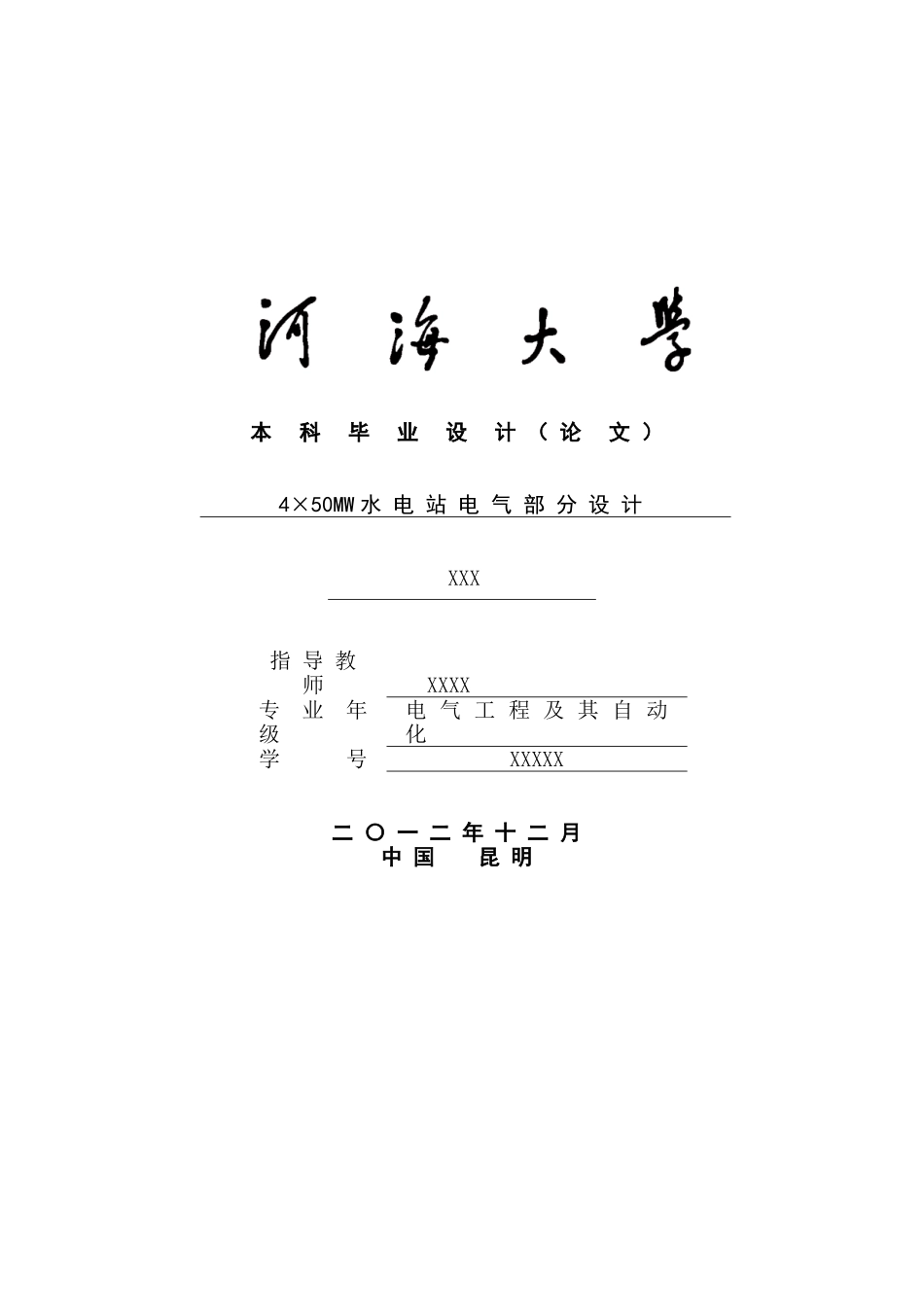

本科毕业设计（论文）4×50MW水电站电气部分设计XXX指导教师XXXX专业年级电气工程及其自动化学号XXXXX二〇一二年十二月中国昆明河海大学河海大学《水电站工程电气部分设计》说明书摘要本设计为4×50MW的水力发电厂的电气部分（发电机、变压器、电气一次主接线及屋外升压站配电装置等）进行初步设计，初步设计内容包含屋外升压站所电气设计，新建4×50MW的水电厂，分为三个电压等级。以一回220Kv电压等级的架空线路输入系统，两回110Kv电压等级的架空线路供地方用电，10Kv系统为水电厂自用电。220Kv采用单母线接线，110Kv侧采用单母线分段接线，安装两台SFPS7-120000∕220三绕组变压器。通过对原始资料的详细分析，并结合设计任务书的要求，进行了电气主接线方案的技术经济比较；地区负荷的设计计算；短路电流计算；主要导体和电器设备的选择和校验；配电装置、防雷设计、继电保护规划设计，最后编制了设计说明并绘制了主接线。通过对此次设计的训练，进一步巩固加深了所学的专业基础知识和专业技能，培养了使用规范化手册、规程等基本工作实践能力。关键词：水电站电气主接线短路电流设备选型防雷继电保护电本12级XXX第1页（共71页）河海大学《水电站工程电气部分设计》说明书前言1.1设计目的和意义一、毕业设计的目的和意义毕业设计是在完成全部专业课基础上进行的最后一个实现培养目标的一个重要教学环节，是培养学生综合素质和工程实践能力的教育过程，对学生的思想品德、工作态度、工作作风和独立工作能力具有深远的影响。通过前期对专业课的学习以及实习活动，使其对电能的生产、分配和输送过程有了全面的了解，但对电厂接入系统的方式，短路电流的计算、电气设备以及载流导体的选择以及配置情况只停留在理论水平。通过毕业设计应达到以下要求：1、所以通过毕业设计的训练，进一步巩固和加深所学的理论知识、基本技能，使之系统化和综合化。2、培养我们独立工作，独立思考并运用所学的知识解决实际工程技术问题的能力。3、结合设计课题培养我们独立获取新知识的能力，进一步掌握扩大所学专业知识。4、通过毕业设计的训练，使我们树立起具有符合国情和生产实际的正确的设计思想和观点；树立起严谨、负责、实事求是、刻苦钻研、勇于探索并具有创新意识及与他人合作的工作作风。1.2原始资料及设计任务要求一、原始资料分析1、原始资料待设计发电厂装机容量为4×50MW,功率因素0.8，厂用电率1.4%，Tmax小时为4600。机组台数：4台利用小时数：4600小时/年。供电距离：120Km。地区负荷的最大负荷占电站装机的25%，地区负荷功率因素0.8，地区负荷供电距离20Km。一、二类负荷占总负荷的70%。1、成果提交（1）设计说明书及计算书1份（2）电气主接线图1份（采用1号图纸手绘或者CAD图A3号图纸打印）二、设计任务1、电气主接线设计，论证设计的主接线为最佳方案；2、电厂发电机参数计算及发电机选择；3、主变压器参数计算、比较、连接方式比较及主变压器选择；4、发电厂地区负荷计算、连接方式优化设计；5、发电厂厂用电接线设计，选择厂用变压器的台数及容量；6、短路电流计算；7、导体和电器设备选择；8、高压配电装置设计；9、发电厂继电保护及自动装置配置；电本12级XXX第2页（共71页）河海大学《水电站工程电气部分设计》说明书10、变电站防雷保护设计。三、初拟定设计内容1、设计参数（1）Ⅰ类负荷方案表1Ⅰ类负荷方案参数序号类型机组容量（MW）cos厂用电率（%）送电距离（km）Tmax小时系统220kV或110kVS(MVA)X01水电4×500.81.412046000（2）地区负荷方案表2地区负荷方案参数序号类型cos送电距离（km）系统35kV或110kVS(MVA)X070.82002、电力系统与本厂连接情况（1）发电厂在电力系统中的地位和作用：中小型（2）发电厂在联入系统中的电压等级220kV及出线回路1回。（3）发电厂地区负荷电压等级110kV及出线回路2回。（4）电力系统总装机容量200MW系统标幺电抗X*=0。3、电力负荷水平（1）厂用电率：1.4%。高压负荷：220kV电压级：1个；出线回路：1回，为I类负荷，最大输送功率：150MW，中压负荷：110kV电压级：1个；出线回路：2回，为地区负荷，最大输送功率：50MW，Tmax：46...
