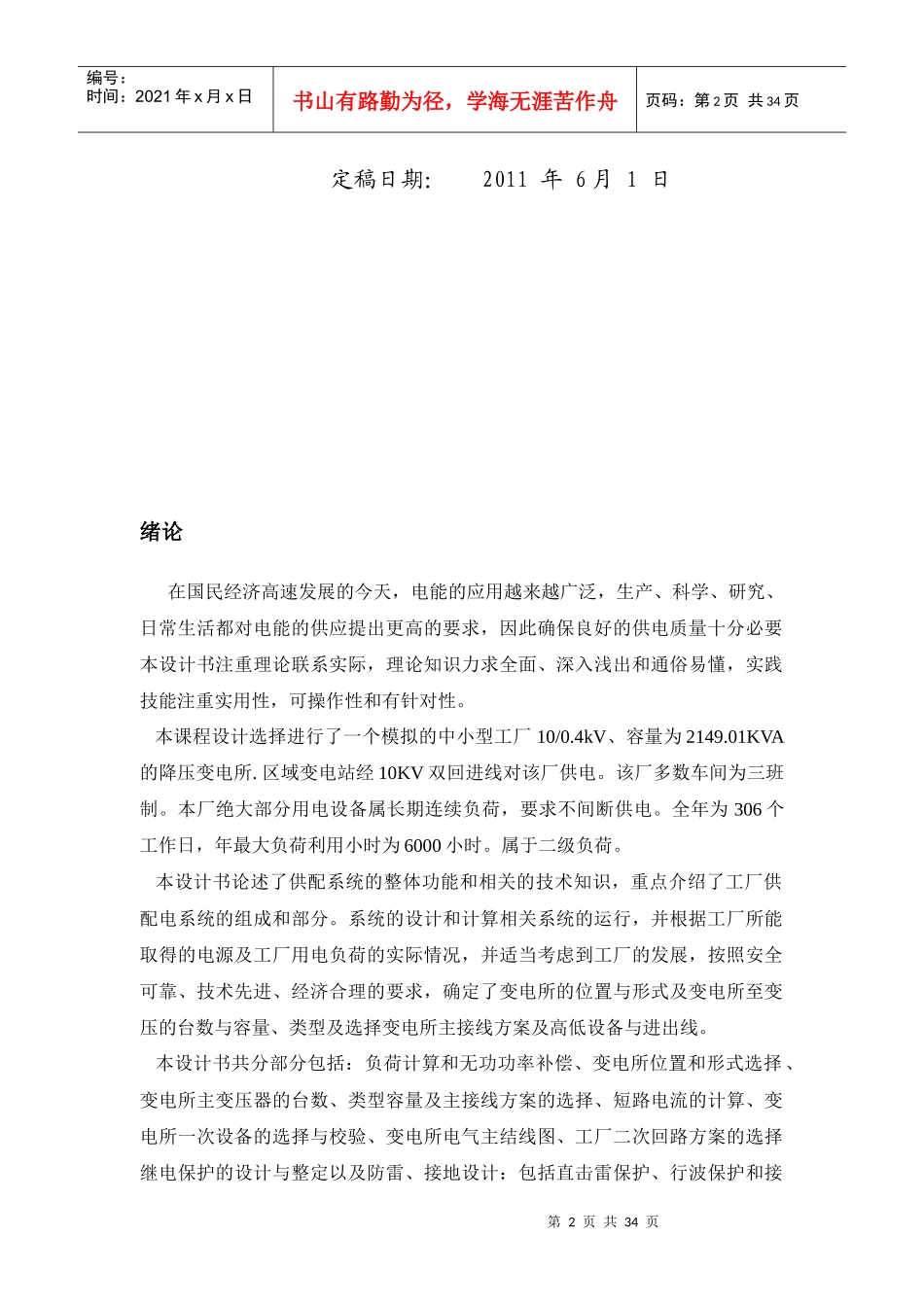

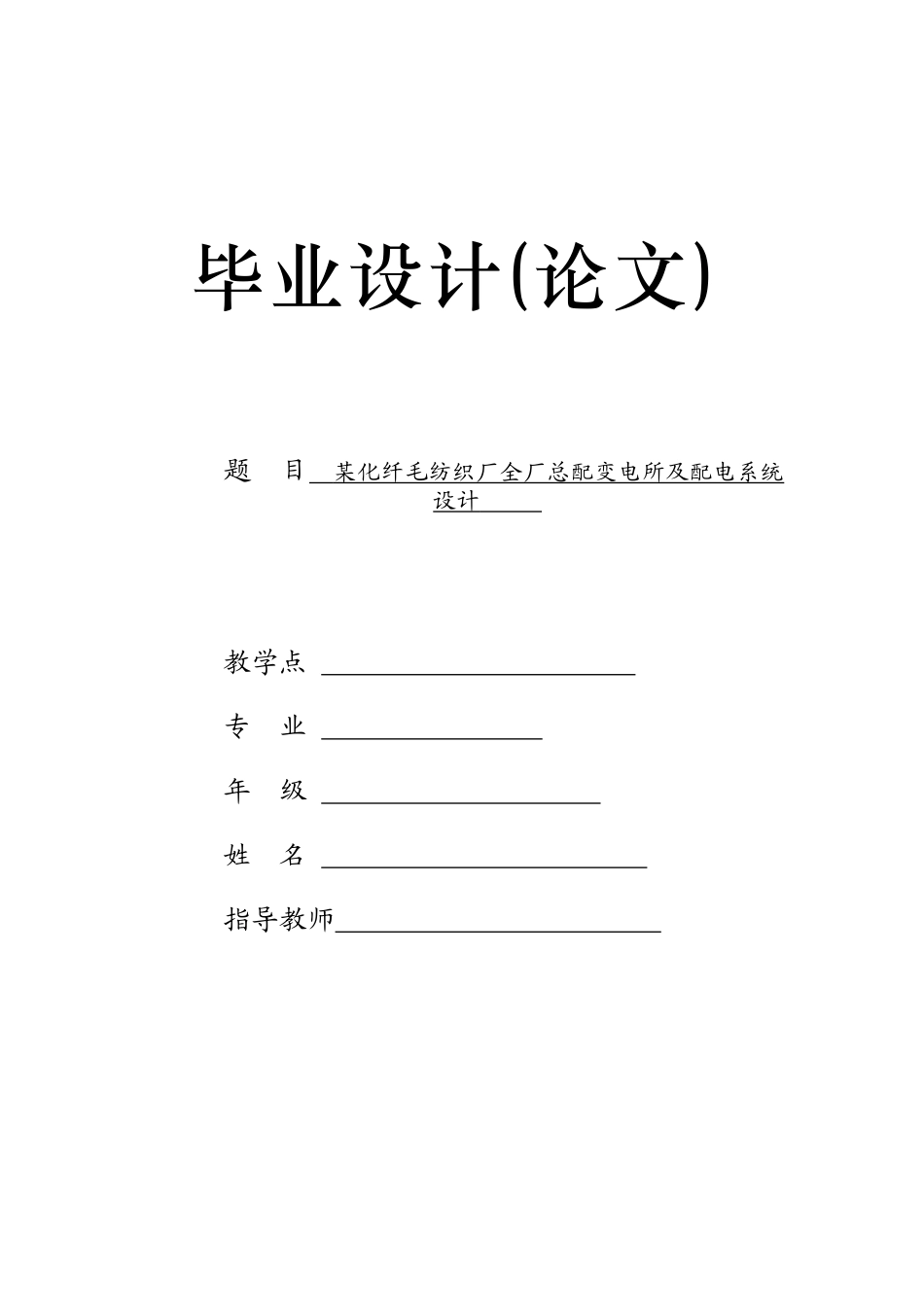

毕业设计(论文)题目某化纤毛纺织厂全厂总配变电所及配电系统设计教学点专业年级姓名指导教师第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页定稿日期：2011年6月1日绪论在国民经济高速发展的今天，电能的应用越来越广泛，生产、科学、研究、日常生活都对电能的供应提出更高的要求，因此确保良好的供电质量十分必要本设计书注重理论联系实际，理论知识力求全面、深入浅出和通俗易懂，实践技能注重实用性，可操作性和有针对性。本课程设计选择进行了一个模拟的中小型工厂10/0.4kV、容量为2149.01KVA的降压变电所.区域变电站经10KV双回进线对该厂供电。该厂多数车间为三班制。本厂绝大部分用电设备属长期连续负荷，要求不间断供电。全年为306个工作日，年最大负荷利用小时为6000小时。属于二级负荷。本设计书论述了供配系统的整体功能和相关的技术知识，重点介绍了工厂供配电系统的组成和部分。系统的设计和计算相关系统的运行，并根据工厂所能取得的电源及工厂用电负荷的实际情况，并适当考虑到工厂的发展，按照安全可靠、技术先进、经济合理的要求，确定了变电所的位置与形式及变电所至变压的台数与容量、类型及选择变电所主接线方案及高低设备与进出线。本设计书共分部分包括：负荷计算和无功功率补偿、变电所位置和形式选择、变电所主变压器的台数、类型容量及主接线方案的选择、短路电流的计算、变电所一次设备的选择与校验、变电所电气主结线图、工厂二次回路方案的选择继电保护的设计与整定以及防雷、接地设计：包括直击雷保护、行波保护和接第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页地网设计。目录一、原始材料分析.....................................................................................................4二、全厂负荷计算........................................................................................................4三、无功功率的补偿及变压器的选择........................................................................5四、主接线设计............................................................................................................8五、短路电流计算........................................................................................................85.1短路电流计算方法：..........................................................................................85.2短路电流的计算..................................................................................................8六、变电所的一次设备选择和校验..........................................................................126.1高压设备器件的选择及校验............................................................................126.2低压设备器件的选择及校验............................................................................166.3各车间的进线装设低压熔断器........................................................................206.4母线的选择与校验............................................................................................216.5绝缘子和套管选择与校验................................................................................23七、变配电所得布置与机构设计..............................................................................24八、防雷装置及接地装置设计..................................................................................24第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页8.1直击雷保护........................................................................................................248.2配电所公共接地装置的设计..........................
