30门式钢架房屋钢结构课程设计计算书VIP免费

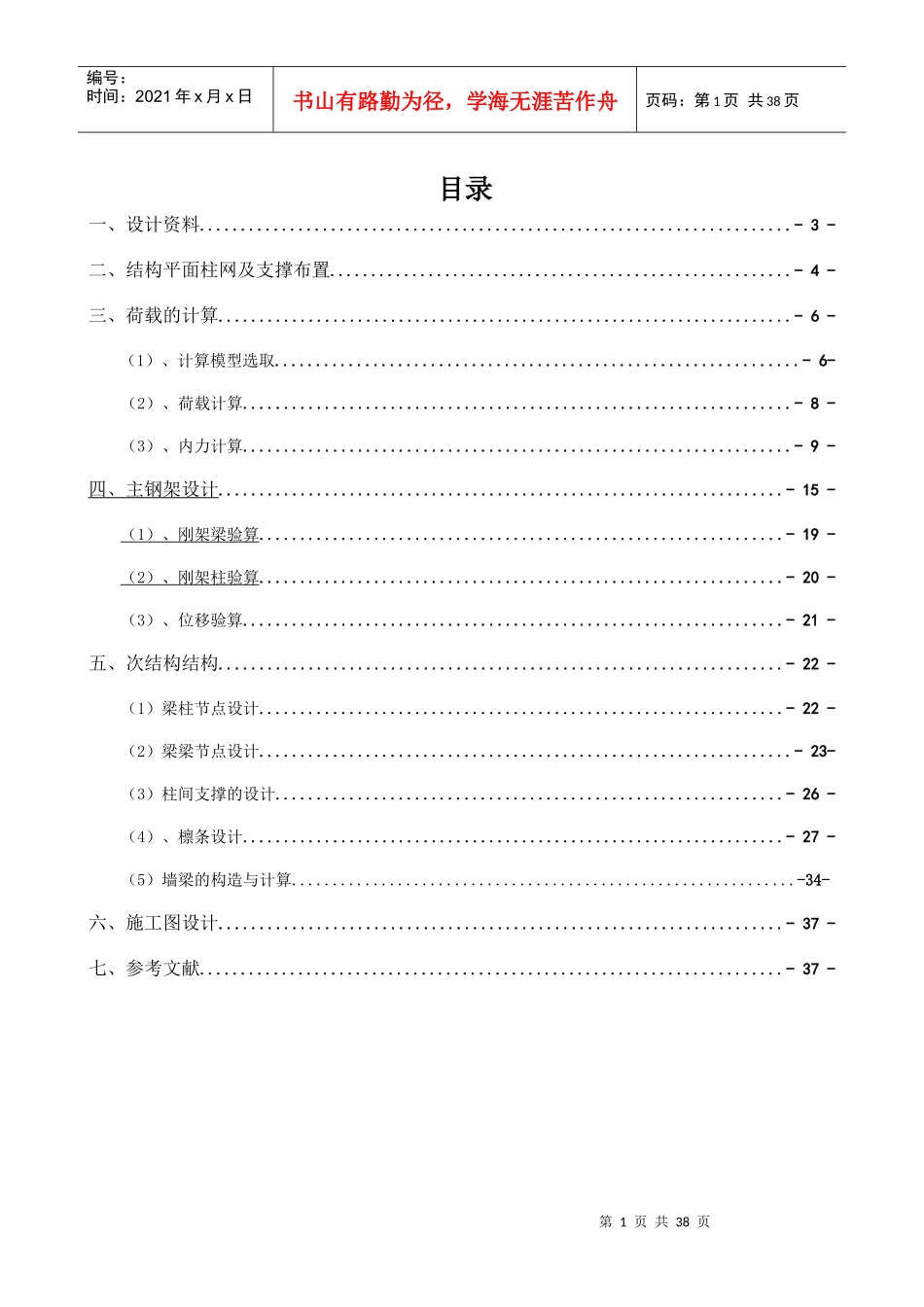

30门式钢架房屋钢结构课程设计计算书_第1页
1/38

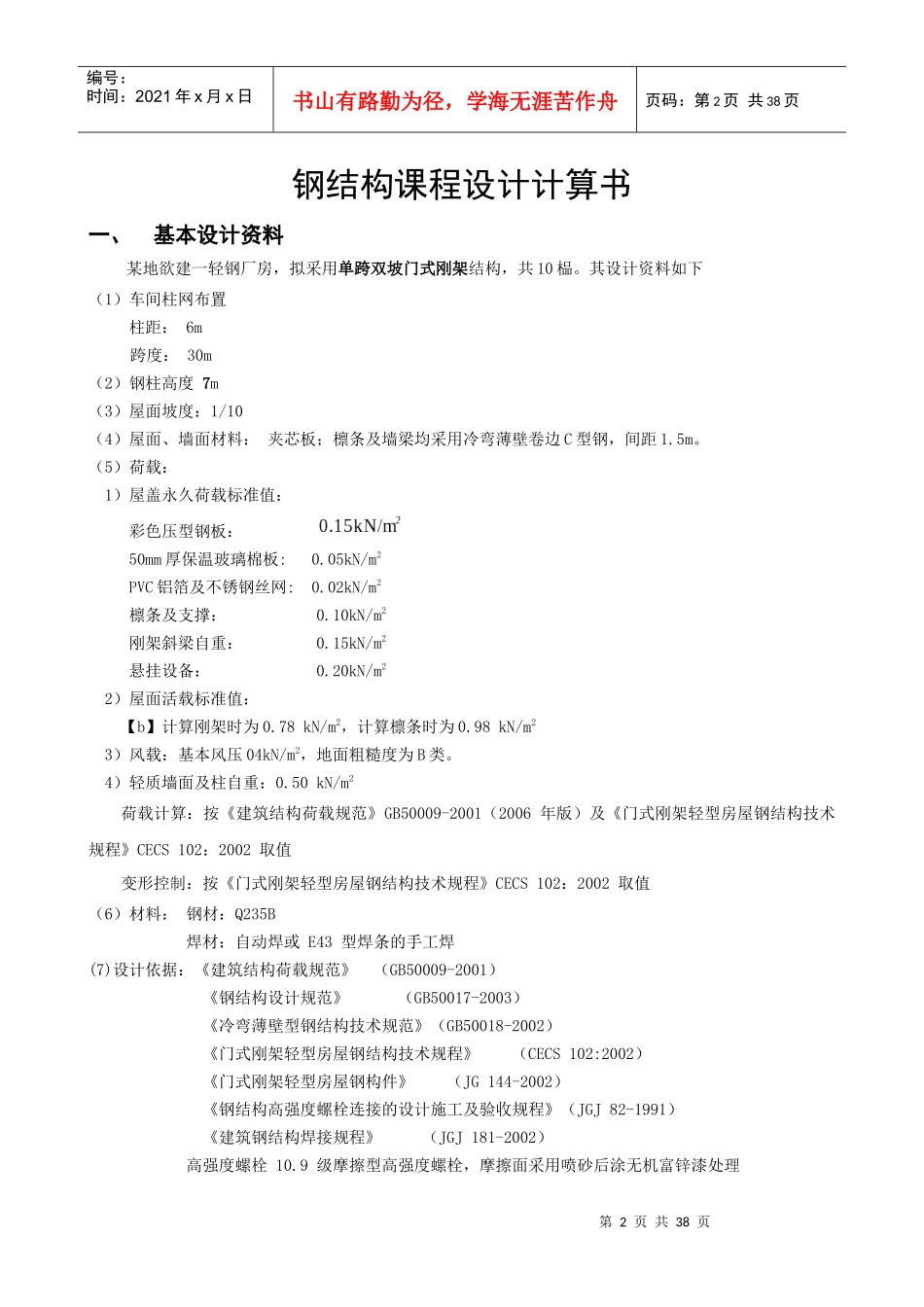

30门式钢架房屋钢结构课程设计计算书_第2页
2/38

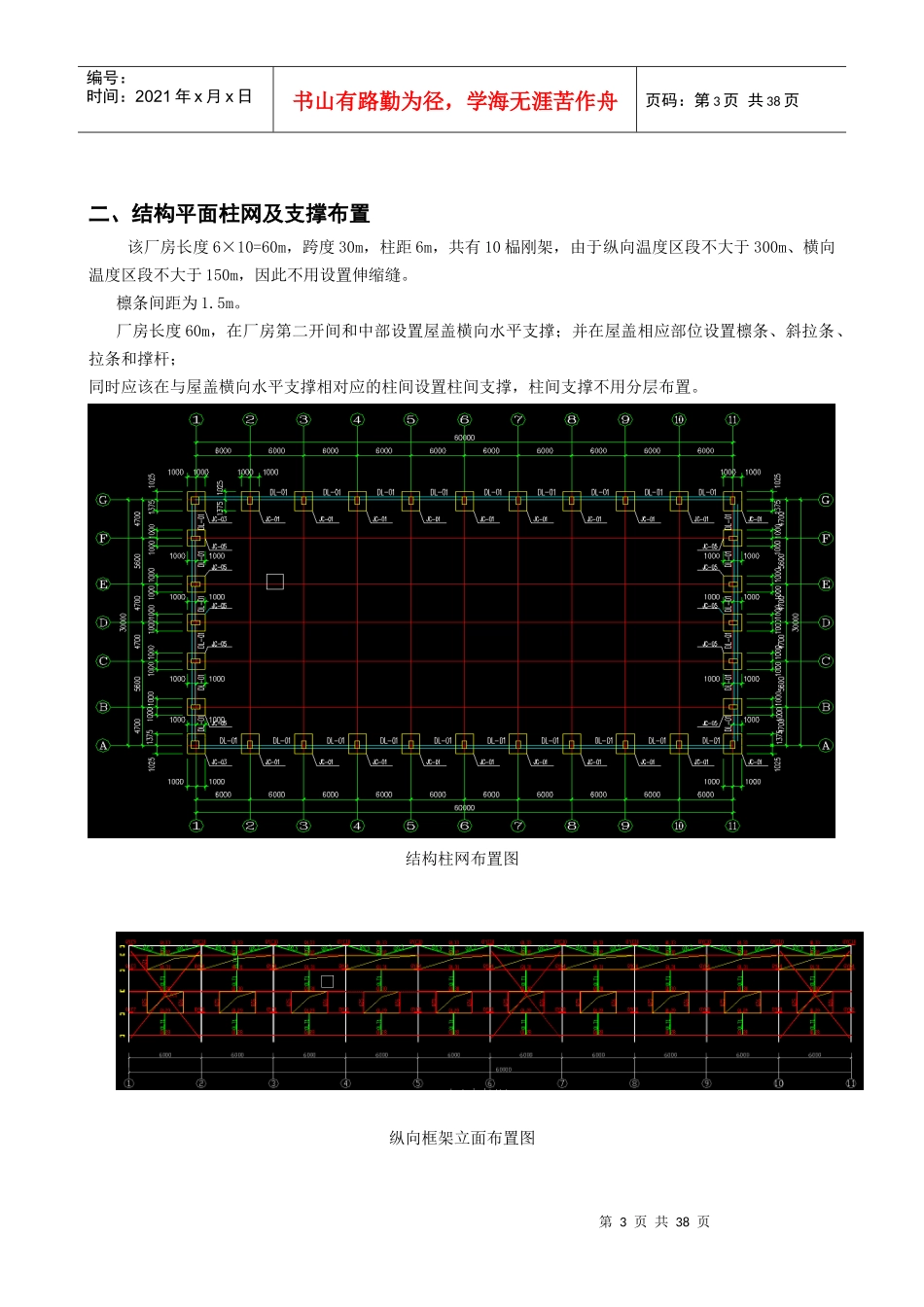

30门式钢架房屋钢结构课程设计计算书_第3页
3/38
第1页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共38页目录一、设计资料........................................................................-3-二、结构平面柱网及支撑布置........................................................-4-三、荷载的计算......................................................................-6-(1)、计算模型选取................................................................-6-(2)、荷载计算...................................................................-8-(3)、内力计算...................................................................-9-四、主钢架设计.....................................................................-15-(1)、刚架梁验算................................................................-19-(2)、刚架柱验算................................................................-20-(3)、位移验算..................................................................-21-五、次结构结构.....................................................................-22-(1)梁柱节点设计................................................................-22-(2)梁梁节点设计.................................................................-23-(3)柱间支撑的设计..............................................................-26-(4)、檩条设计..................................................................-27-(5)墙梁的构造与计算..............................................................-34-六、施工图设计.....................................................................-37-七、参考文献.......................................................................-37-第2页共38页第1页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共38页钢结构课程设计计算书一、基本设计资料某地欲建一轻钢厂房,拟采用单跨双坡门式刚架结构,共10榀。其设计资料如下(1)车间柱网布置柱距:6m跨度:30m(2)钢柱高度7m(3)屋面坡度:1/10(4)屋面、墙面材料:夹芯板;檩条及墙梁均采用冷弯薄壁卷边C型钢,间距1.5m。(5)荷载:1)屋盖永久荷载标准值:彩色压型钢板:50mm厚保温玻璃棉板:0.05kN/m2PVC铝箔及不锈钢丝网:0.02kN/m2檩条及支撑:0.10kN/m2刚架斜梁自重:0.15kN/m2悬挂设备:0.20kN/m22)屋面活载标准值:【b】计算刚架时为0.78kN/m2,计算檩条时为0.98kN/m23)风载:基本风压04kN/m2,地面粗糙度为B类。4)轻质墙面及柱自重:0.50kN/m2荷载计算:按《建筑结构荷载规范》GB50009-2001(2006年版)及《门式刚架轻型房屋钢结构技术规程》CECS102:2002取值变形控制:按《门式刚架轻型房屋钢结构技术规程》CECS102:2002取值(6)材料:钢材:Q235B焊材:自动焊或E43型焊条的手工焊(7)设计依据:《建筑结构荷载规范》(GB50009-2001)《钢结构设计规范》(GB50017-2003)《冷弯薄壁型钢结构技术规范》(GB50018-2002)《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)《门式刚架轻型房屋钢构件》(JG144-2002)《钢结构高强度螺栓连接的设计施工及验收规程》(JGJ82-1991)《建筑钢结构焊接规程》(JGJ181-2002)高强度螺栓10.9级摩擦型高强度螺栓,摩擦面采用喷砂后涂无机富锌漆处理第3页共38页第2页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共38页二、结构平面柱网及支撑布置该厂房长度6×10=60m,跨度30m,柱距6m,共有10榀刚架,由于纵向温度区段不大于300m、横向温度区段不大于150m,因此不用设置伸缩缝。檩条间距为1.5m。厂房长度60m,在厂房第二开间和中部设置屋盖横向水平支撑;并在屋盖相应部位设置檩条、斜拉条、拉条和撑杆;同时应该在与屋盖横向水平支撑相对应的柱间设置柱间支撑,柱间支撑不用分层布置。结构柱网...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

30门式钢架房屋钢结构课程设计计算书
