万盛耀皮大桥0#桥台基坑安全专项施工方案(专家论证方案)VIP专享VIP免费

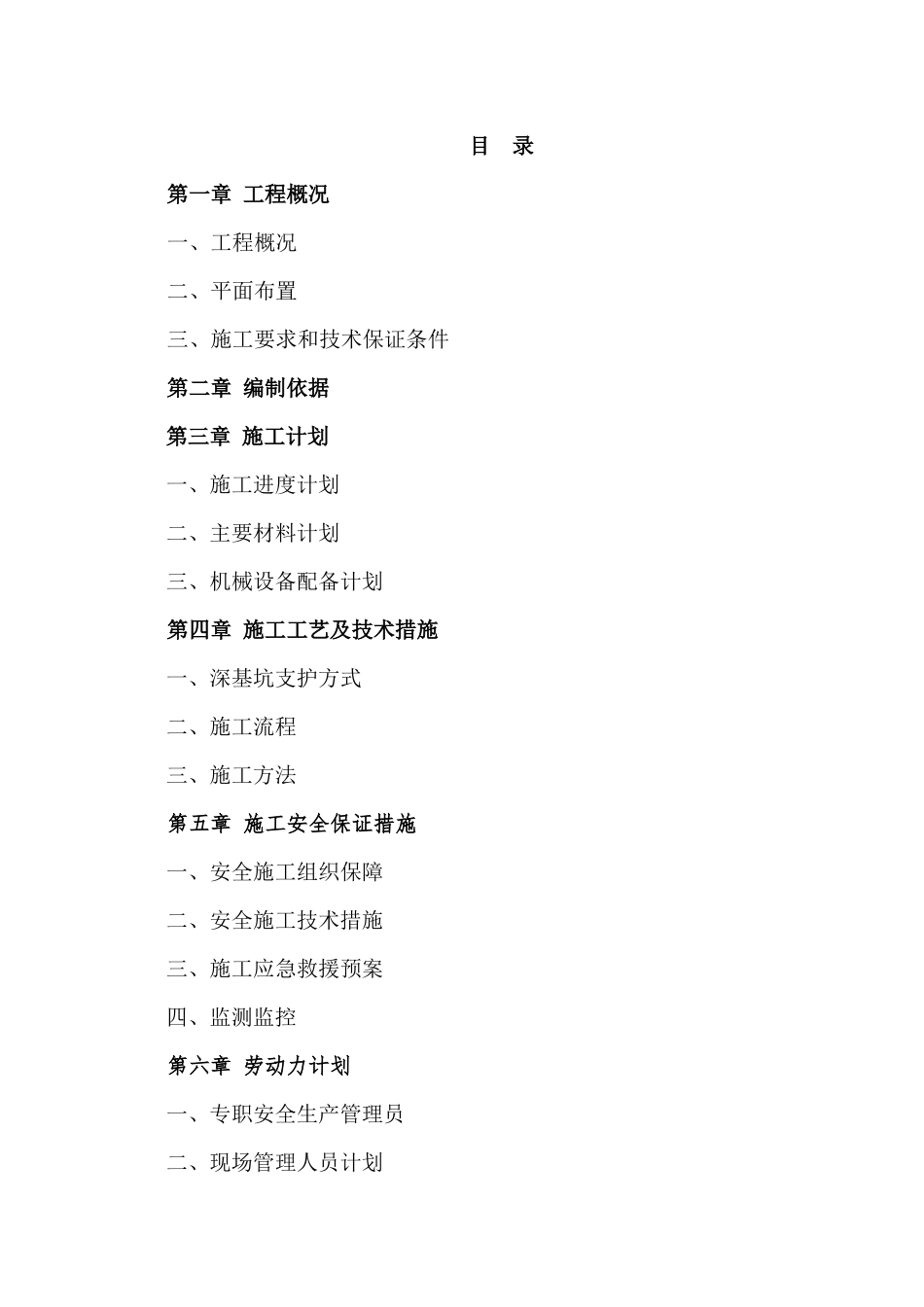

目录第一章工程概况一、工程概况二、平面布置三、施工要求和技术保证条件第二章编制依据第三章施工计划一、施工进度计划二、主要材料计划三、机械设备配备计划第四章施工工艺及技术措施一、深基坑支护方式二、施工流程三、施工方法第五章施工安全保证措施一、安全施工组织保障二、安全施工技术措施三、施工应急救援预案四、监测监控第六章劳动力计划一、专职安全生产管理员二、现场管理人员计划第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页三、劳动力计划四、特种作业人员计划第七章计算书及相关图纸第一章工程概况一、工程概况1.工程名称：万盛耀皮项目西货场至303省道跨孝子河桥梁0#桥台边坡治理工程2.工程地点：重庆市万盛区万东镇。3.工程简介：3.1本工程位于重庆市万盛区耀皮项目西货场至303省道跨孝子河桥梁工程0#桥台基坑位于万盛耀皮项目孝子河右侧，承台底标高为285.3米，现孝子河河流正常水位标高为285.1米。开挖后将形成长30米，高11米的土质边坡，边坡右侧坡脚紧邻孝子河河流（基坑坡脚与孝子河河流距离为4米），边坡左侧紧邻303省道（开挖坡顶至303省道距离为15米），基坑边坡下游存在一斜交砼箱涵（坡脚与箱涵距离为5米），该基坑开挖实体均为原有浆砌片石挡墙，边坡坡顶左侧分布2根供水管道、3根燃气管道、2根通讯管线、1根国防光(详见周围构造物关系图)。该基坑开挖按正常开挖比例无放坡空间，现根据设计图子放坡系数为1:0.2。因基坑开挖对各管第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页线存在安全隐患，开挖高度且达到《危险性较大的分部分项工程安全管理实施细则》的规定，我司根据设计图编制安全施工施工专项方案。3.2本工程设计根据边坡变形破坏模式，并且考虑到基坑坡顶左侧管网水平向变形敏感，需控制边坡的水平变形。按临时边坡考虑，基坑坡顶表层段采用1:0.2放坡+80mm厚C20砼面板，坡顶设置130mm微型钢管桩，下段采用土钉（土钉直径D=130mm+肋柱），支护段边坡+100mm厚C30钢筋细石砼面板进行基坑边坡的临时支护。3.3工程地质条件地质属川东剥蚀丘陵河谷地貌，场地北侧为S303省道，覆盖层主要为人工路基填土，南侧为孝子河河道，地形总体为北高南低，拟建设场地地面最高标高为295.30米，最低标高为286.62米，相对高差9.31米。根据地勘资料，拟建场内为已建路基段，覆盖层主要为道路路基填土，填筑材料为泥岩（JIz1）。泥岩（JIz1）：红褐色，主要有粘土矿物组成，泥质结构，砂质含量分布不均，中厚层状构造及软；中等风化岩层岩心较完整，多呈长、短柱状，少量块状，强风化带岩芯破碎，呈碎块状，岩质软，一般节长4~20cm.据调查，场地周边无污染工业源，且未发现崩塌、滑坡、泥石流等不良地质现象。3.4主要工程量本工程位于重庆市万盛区耀皮项目西货场至303省道跨孝子河桥梁工第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页程0#桥台基坑位于万盛耀皮项目孝子河右侧，该边坡长约30米，高为10米，为土质边坡，承台底标高为285.3米，开挖后将形成长30米，高11米的填土边坡，系超过一定规模的危险性较大的工程，为保证基坑土石方开挖安全顺利完成，根据地质勘察资料，坡顶左侧设置32根ф130mm微型钢管桩及肋板式锚杆挡墙；在基坑顶部3周设有截水沟、基坑底部设有排水沟及集水坑，采用污水泵集中抽排（详见（基坑截水沟布置图）、（集水坑布置图））。本工程主要工程数量(约)：基坑土方2000立方米、ф130mm微型钢管桩288米、ф130锚杆1500米、C30砼肋板及砼面50立方米、C20砼支护面12立方米、排、截水沟35米、钢筋制安9吨、安全护栏40米。4.重大危险源的辨识高边坡的施工因地形和地质水文条件的复杂,因此它是高风险和易发生安全事故的施工作业。从人、机、料、方法、环境等因素综合分析,识别确认造成人员伤害、财产损失的危险源为:（1）坍塌事故；（2）高处坠落事故；（3）物体打击事故；（4）机械伤害事故；（5）触电伤害事故；（6）火灾事故；（7）车辆伤害。二、平面布置:详<施工现场平面布置图》。三、施...
