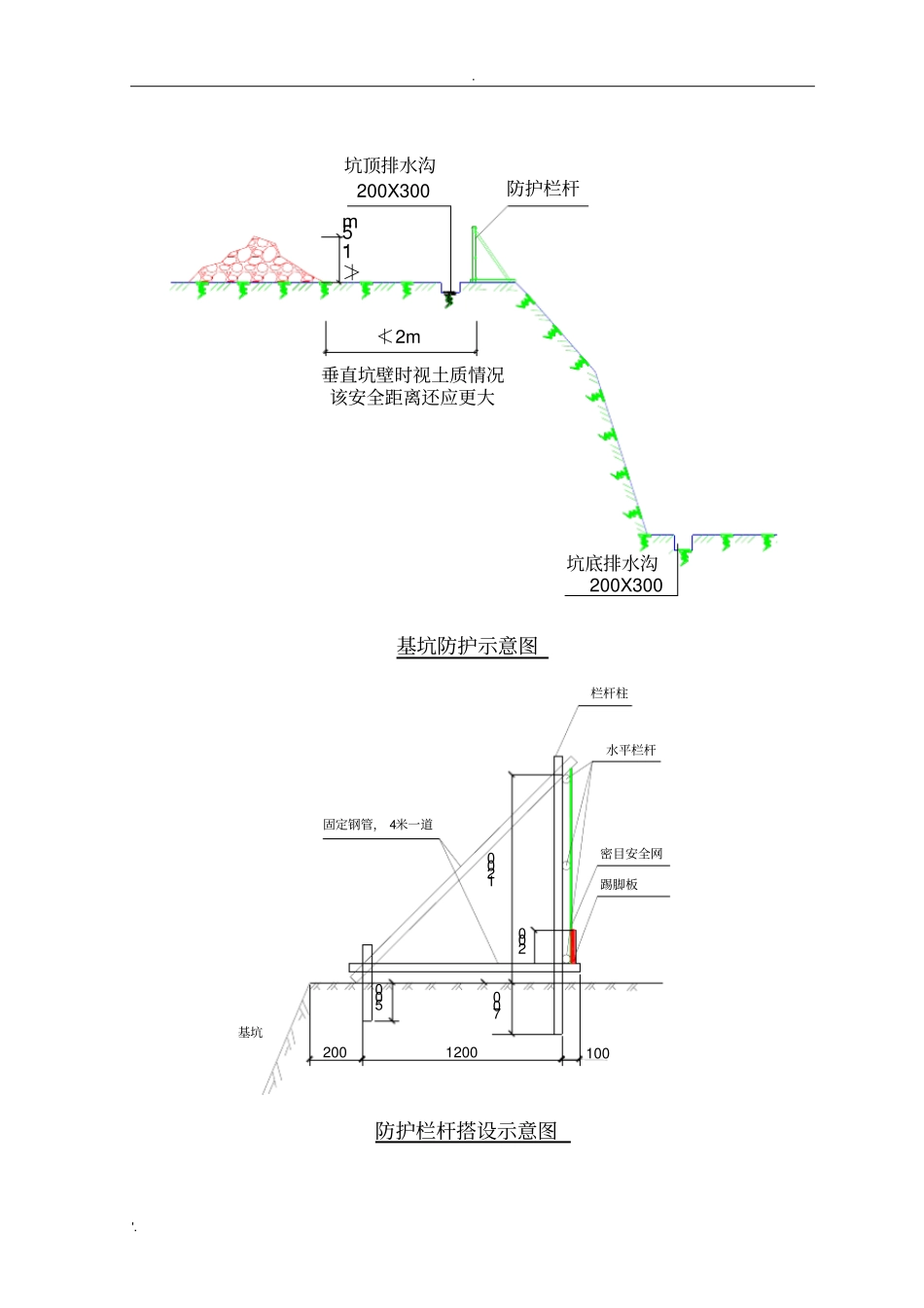

.'.第一章基坑安全防护1、开挖槽、坑、沟深度超过2m的，必须在边沿处设立不低于1.2米高的防护栏杆。2、基坑内应搭设上下通道，以满足作业人员通行。3、作业人员在施工时应有安全立足点，禁止垂直交叉作业。4、基坑临边防护采用钢管扣件搭设，栏杆材料均采用φ48×3.5mm的管材，上道栏杆离地1.2m，中道栏杆离地0.65米，下道栏杆（扫地杆）离地0.1m，立杆伸出地面高度1.3m，立杆间距2m。横杆表面刷红白相间（0.3m一道）的警示漆，立杆及其他杆刷黄色警示漆，防护栏杆挂密目安全网，栏杆底部设置高度为0.2m的挡脚板，挡脚板与地面的空隙不应大于10mm，挡脚板刷红白颜色相间的油漆警示标志，挡脚板与下道栏杆（扫地杆）用镀锌铁丝连接，基坑防护栏距坑边的距离不少于0.5m。5、基坑（槽）、边坡和基础桩孔边堆置的各类建筑材料，应距基坑上部边缘不少于2m。6、防护栏杆边在夜间应设置红灯示警。7、基坑内及基坑周边应设置良好的排水系统，并满足施工、防汛要求。.'.≮2m≯1.5m200X300垂直坑壁时视土质情况该安全距离还应更大防护栏杆坑顶排水沟200X300坑底排水沟基坑防护示意图栏杆柱水平栏杆密目安全网基坑2007005001200200100踢脚板1200固定钢管，4米一道防护栏杆搭设示意图.'.扫地杆栏杆立杆20002000550550密目安全网100踢脚板200宽红白相间@150防护栏杆立面图5007001200600600施工人员上下通道基坑踏面宽0.3m，踢面高0.2m材料为木胶合模板用铁丝固定在钢管上基坑通道立面图通道示意图.'.基坑之字型上下通道基坑一字型上下通道.'.第二章桩基安全防护1、施工中桩基防护孔内上下安全防护措施提升设备2、成型桩孔防护防护栏杆高度不低于1.2米，设三道横杆，栏杆边在夜间应设置红灯示警。成型桩基防护.'.第三章洞口安全防护1、洞口地段支护应特别加强，一般是在加设锚杆、钢筋网、护坡和喷混凝土后再开挖洞口段。洞口边坡防护2、洞口边、仰坡开挖时，四周必须挂设防护栏，并设置醒目的警示牌和红灯，防止人、畜从边仰坡口坠落。洞口仰坡顶临边防护.'.竖井临边防护第四章墩柱安全防护1、墩身上部四周必须搭设工作平台，工作平台四周采用钢管挂网防护，四周防护钢管搭设成整体，防护高度不小于1.2米，钢管必须与墩身连接牢固，同时工作平台采用木板满铺，下挂安全网。2、钢模板及配件应随装拆随运送，严禁从高处掷下，高空拆模时，应有专人指挥。并在下面标出工作区，用警示带加以围栏，暂停人员过往。装拆模板时，作业人员要站立在安全地点进行操作，防止上下在同一垂直面工作。.'.墩柱安全防护第五章加工区操作棚安全防护.'.间距750mm压杆（12工字钢）75025060002700500100散水排水沟-0.200檩条（12工字钢）屋面彩钢板压杆（12工字钢）2.7003.300加工区操作棚剖面.'.2%2%2%2%2%2%400040004000400060006000加工区操作棚基础平面图加工区操作棚屋架成型图.'.第六章材料安全防护1、材料库房库房货架由钢管焊接而成，上铺模板或木板，货架之间距离不小于0.8m。材料货架2、材料现场堆码钢筋货架用工字钢焊接而成，各型号钢筋用物资标识牌区分。钢筋上架及挂牌.'.3、氧气、乙炔存放及运输1）、气瓶与明火距离不小于10m，当不能满足安全距离要求时应有隔离防护措施，气瓶不应平放。2）、备用待用的氧气瓶、乙炔瓶应分别存于氧气间、乙炔间，管理人员应经培训，存放处有安全规定和标志及灭火器材。3）、使用和运输应随时检查防震圈的完好情况，气瓶应有防震圈和防震帽。4）、气焊严禁使用未安装减压器的气瓶进行作业。5）、五级以上大风天气禁止明火作业。构造图解.'.气瓶的防护圈必须保证齐全、完整防护棚采用Ф12钢筋焊制而成，高度不低于2m，顶棚采用彩钢板，每边挑出10公分，底板满铺木模板，彩钢板及钢筋均刷成红白相间。整个防护棚应挂牌、上锁。气瓶防护图.'.气瓶推车是建筑施工现场运输氧气、乙炔瓶的设施，全部由钢结构组成。钢材采用国家标准材料，制作时尺寸正确，电焊接点牢固，达到安全防护目的。气瓶推车4、炸药库安全防护炸药库选址建设时应通过当地公安机关同意，库管员必须持证上岗，存放应遵守以下规定：1）、储存爆破器材的数量不应超过库房设计的允许储存量；2）、爆破器材应...
