(整理)冻干工艺研究汇.VIP免费

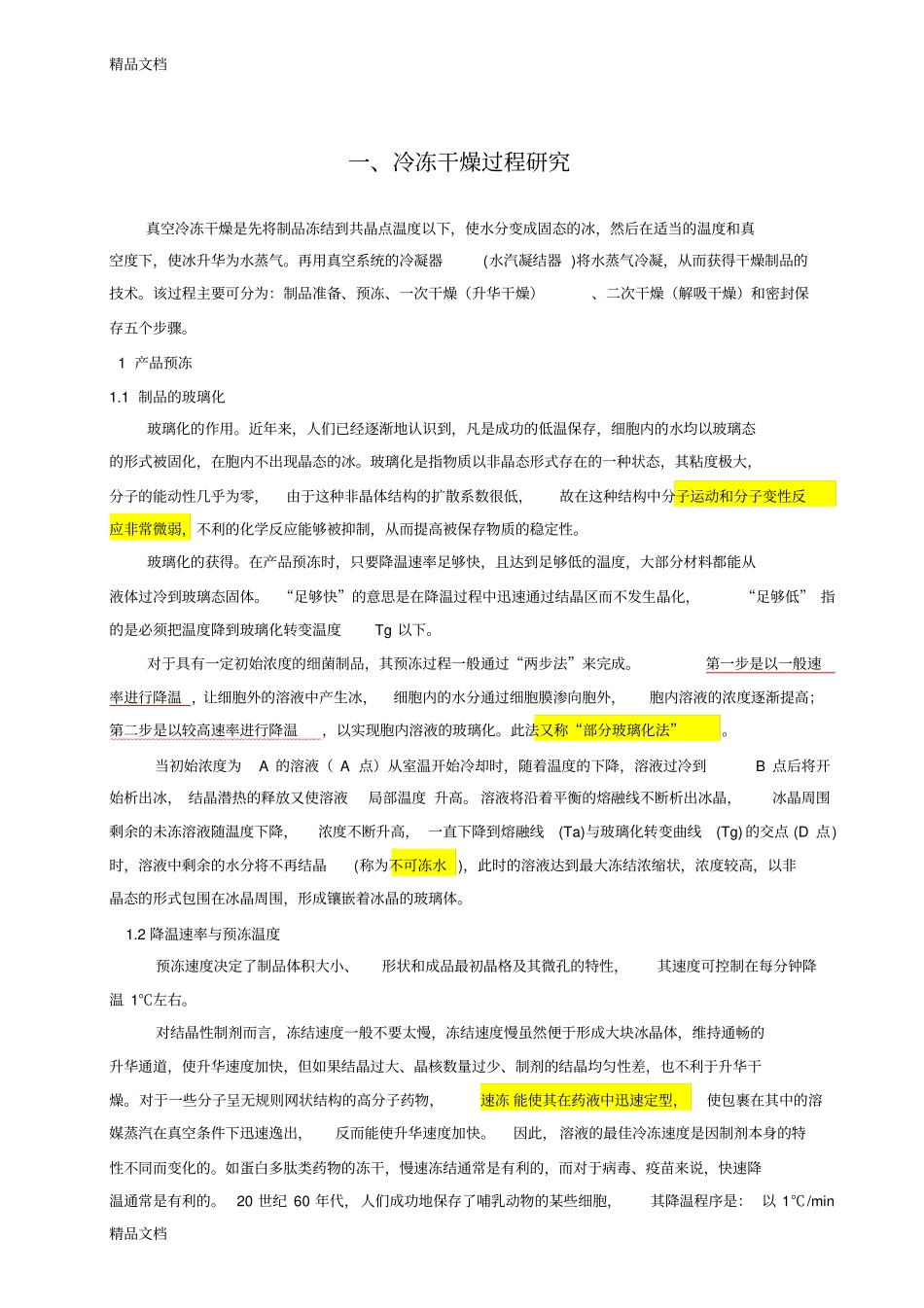

精品文档精品文档一、冷冻干燥过程研究真空冷冻干燥是先将制品冻结到共晶点温度以下，使水分变成固态的冰，然后在适当的温度和真空度下，使冰升华为水蒸气。再用真空系统的冷凝器(水汽凝结器)将水蒸气冷凝，从而获得干燥制品的技术。该过程主要可分为：制品准备、预冻、一次干燥（升华干燥）、二次干燥（解吸干燥）和密封保存五个步骤。1产品预冻1.1制品的玻璃化玻璃化的作用。近年来，人们已经逐渐地认识到，凡是成功的低温保存，细胞内的水均以玻璃态的形式被固化，在胞内不出现晶态的冰。玻璃化是指物质以非晶态形式存在的一种状态，其粘度极大，分子的能动性几乎为零，由于这种非晶体结构的扩散系数很低，故在这种结构中分子运动和分子变性反应非常微弱，不利的化学反应能够被抑制，从而提高被保存物质的稳定性。玻璃化的获得。在产品预冻时，只要降温速率足够快，且达到足够低的温度，大部分材料都能从液体过冷到玻璃态固体。“足够快”的意思是在降温过程中迅速通过结晶区而不发生晶化，“足够低”指的是必须把温度降到玻璃化转变温度Tg以下。对于具有一定初始浓度的细菌制品，其预冻过程一般通过“两步法”来完成。第一步是以一般速率进行降温，让细胞外的溶液中产生冰，细胞内的水分通过细胞膜渗向胞外，胞内溶液的浓度逐渐提高；第二步是以较高速率进行降温，以实现胞内溶液的玻璃化。此法又称“部分玻璃化法”。当初始浓度为A的溶液（A点）从室温开始冷却时，随着温度的下降，溶液过冷到B点后将开始析出冰，结晶潜热的释放又使溶液局部温度升高。溶液将沿着平衡的熔融线不断析出冰晶，冰晶周围剩余的未冻溶液随温度下降，浓度不断升高，一直下降到熔融线(Ta)与玻璃化转变曲线(Tg)的交点(D点)时，溶液中剩余的水分将不再结晶(称为不可冻水)，此时的溶液达到最大冻结浓缩状，浓度较高，以非晶态的形式包围在冰晶周围，形成镶嵌着冰晶的玻璃体。1.2降温速率与预冻温度预冻速度决定了制品体积大小、形状和成品最初晶格及其微孔的特性，其速度可控制在每分钟降温1℃左右。对结晶性制剂而言，冻结速度一般不要太慢，冻结速度慢虽然便于形成大块冰晶体，维持通畅的升华通道，使升华速度加快，但如果结晶过大、晶核数量过少、制剂的结晶均匀性差，也不利于升华干燥。对于一些分子呈无规则网状结构的高分子药物，速冻能使其在药液中迅速定型，使包裹在其中的溶媒蒸汽在真空条件下迅速逸出，反而能使升华速度加快。因此，溶液的最佳冷冻速度是因制剂本身的特性不同而变化的。如蛋白多肽类药物的冻干，慢速冻结通常是有利的，而对于病毒、疫苗来说，快速降温通常是有利的。20世纪60年代，人们成功地保存了哺乳动物的某些细胞，其降温程序是：以1℃/min精品文档精品文档降到-15℃，然后以4-5℃/min降到-79℃，这一程序与前面所提及的“两步法”是一致的。但也有降温更慢和更快的事例，如红细胞和仓鼠细胞的最佳冷却速率超过50℃/min，而保存淋巴细胞的降温速率只有0.1℃/min。预冻温度须低于制品的玻璃态和橡胶态转变温度，以保证箱内所有的制品温度都低于共熔点，使其全部凝结成固体；对于许多溶液，它们的玻璃化转变温度一般要比共晶点低10-30°。至于预冻的最终温度是控制在低于共晶温度还是低于玻璃化转变温度，这主要取决于我们希望制品在冻结过程中所达到的固化状态。对于具有类似膜结构或活性成分制品的冷冻干燥，应尽量使其最终冻结温度低于玻璃化转变温度。一般制品预冻温度在共熔点以下10-20℃保持2-3h，保证冷冻完全；多数疫苗的共熔点在-15℃到-20℃之间，因此预冻温度要在-25℃到-40℃。目前最常用的一种冷冻方法是冻干机板层冷冻。2一次干燥一次干燥（升华干燥）是指低温下对制品加热，同时用真空泵抽真空，使其中被冻结成冰的自由水直接升华成水蒸气。待成品中看不到冰时，则可认为一次干燥已完毕，此时制品温度迅速上升，接近板温，制品中最初水分的90%以上已被除去。2.1一次干燥中制品温度的控制在升华干燥过程中，制品吸收热量后所含水分在真空下升华成水蒸气，消耗大量热能，使得制品温度较板层温度低十几甚至几十度。多数动物用疫苗一次干燥应在-30℃或以上温度...
