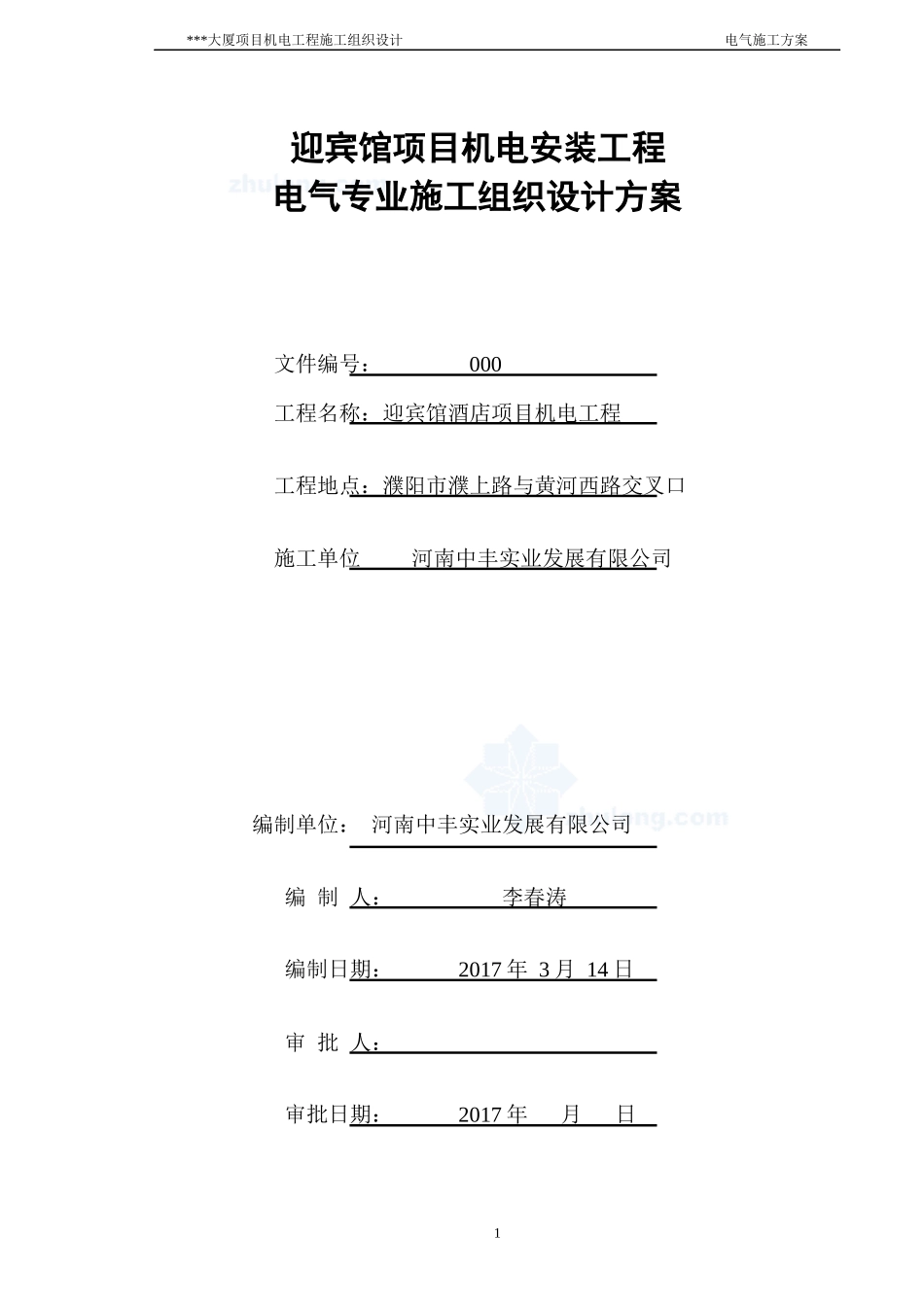

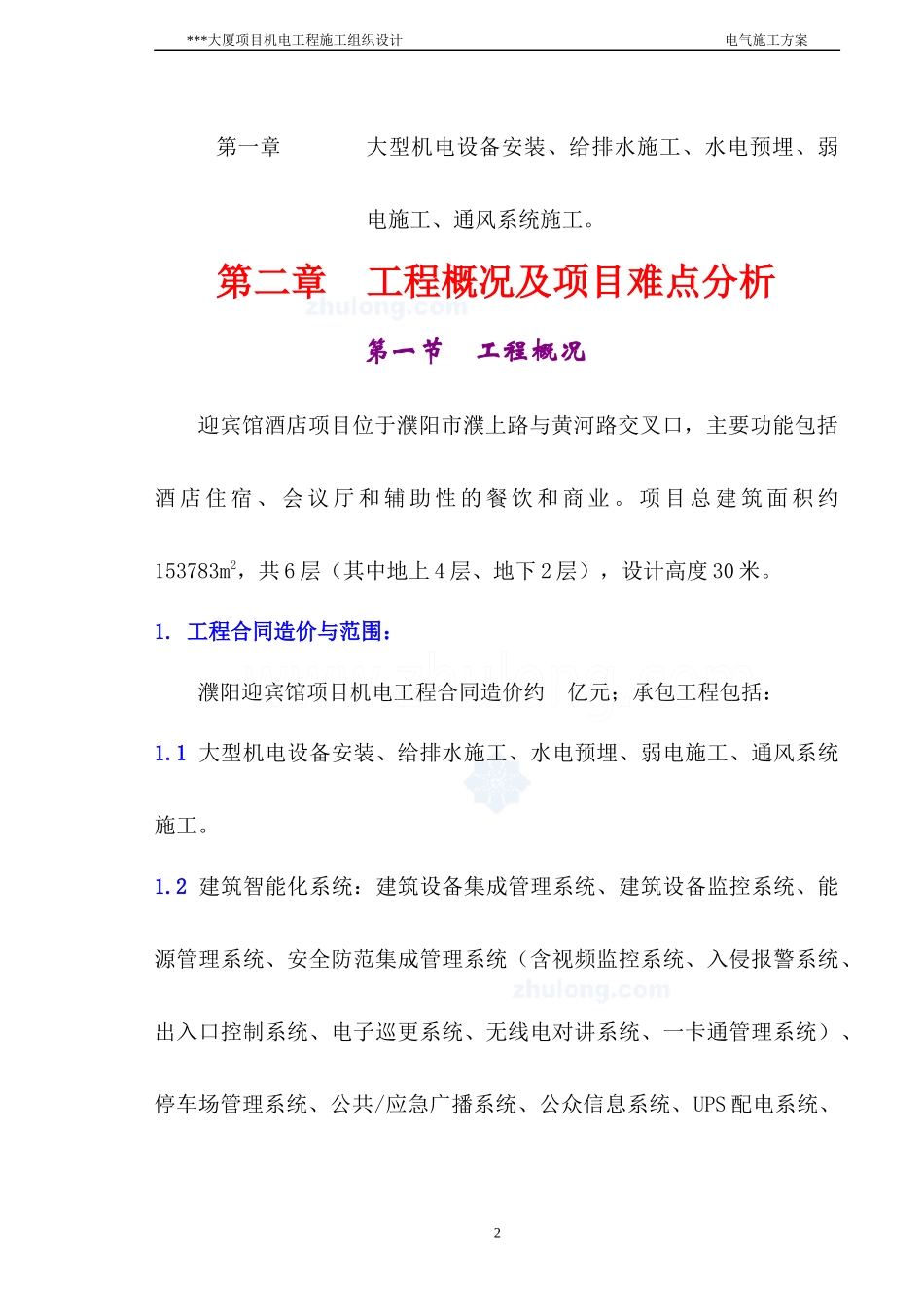

***大厦项目机电工程施工组织设计电气施工方案迎宾馆项目机电安装工程电气专业施工组织设计方案文件编号：000工程名称：迎宾馆酒店项目机电工程工程地点：濮阳市濮上路与黄河西路交叉口施工单位河南中丰实业发展有限公司编制单位：河南中丰实业发展有限公司编制人：李春涛编制日期：2017年3月14日审批人：审批日期：2017年月日1***大厦项目机电工程施工组织设计电气施工方案第一章大型机电设备安装、给排水施工、水电预埋、弱电施工、通风系统施工。第二章工程概况及项目难点分析第一节工程概况迎宾馆酒店项目位于濮阳市濮上路与黄河路交叉口，主要功能包括酒店住宿、会议厅和辅助性的餐饮和商业。项目总建筑面积约153783m2，共6层（其中地上4层、地下2层），设计高度30米。1.工程合同造价与范围：濮阳迎宾馆项目机电工程合同造价约亿元；承包工程包括：1.1大型机电设备安装、给排水施工、水电预埋、弱电施工、通风系统施工。1.2建筑智能化系统：建筑设备集成管理系统、建筑设备监控系统、能源管理系统、安全防范集成管理系统（含视频监控系统、入侵报警系统、出入口控制系统、电子巡更系统、无线电对讲系统、一卡通管理系统）、停车场管理系统、公共/应急广播系统、公众信息系统、UPS配电系统、2***大厦项目机电工程施工组织设计电气施工方案机房工程等；包系统深化设计、检测、调试、验收、培训等所有内容，停车场管理系统要办理相关营业手续。1.3各设备机房环保处理工程(专业工程暂估价项目)：各种设备基础及防震支吊架等制作、安装，噪音处理等。2.相关单位：发包人：***房地产开发有限公司设计单位：***建筑设计研究院监理单位：建设监理公司总承包单位：***中建三局有限公司3施工进度总要求：计划开工日期：2017年4月10日；计划竣工日期：2017年7月15日前3.12017年6月14日前完成机电、建筑智能化安装工程（配合精装修部分除外）；3.22017年7月5日前完成完成机电、建筑智能化系统联动调试；3.32017年X月X日前完成各专项验收；3.42012年X月X日竣工验收。4机电工程各专业概况3***大厦项目机电工程施工组织设计电气施工方案4.1电气系统工程概况本工程电气系统有：低压配电系统、动力、照明系统、智能照明控制系统、漏电火灾报警系统、智能应急疏散指示系统、分布式光纤在线感温报警系统、智能电力监控系统、防雷接地系统等。4.1.1变配电系统本工程从丰台区的110KV变电站引来三路10KV电源至负1层的高压配电室，三路电源二用一备，二路电源同时分段供电，中间设联络开关，当任一路工作电源失压时，通过BZT自动操作联络开关，第三路备用电源能通过联络开关投入工作。由高压配电柜放射式送电至各变压器。工程设备安装容量为20036kW，分别在负1层、15台、30台及45层设有10/0.4KV变电所，共设户内干式变压器2000KVA2台、1600KVA8台、1250kVA2台；本工程选用两台1440KW柴油机发电组，为大楼一级以上负荷的应急电源。4.1.2低压配电系统系统电压为220/380V，采用放射式与树干式相结合的方式供电。对4***大厦项目机电工程施工组织设计电气施工方案于单台容量较大或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的方式。配电干线采用封闭式插接母线槽、低烟无卤阻燃型交联电缆及分支电缆，消防设备的供电采用重型氧化镁绝缘矿物电缆。4.1.3动力、照明系统本工程动力配电系统包括：各楼层配电小间、动力控制箱、柜至动力设备的供电电缆、控制电缆的安装敷设，桥架、管线的安装敷设及末端的灯具、开关、插座安装。动力系统主要设备有电梯、冷冻水泵、冷却水泵、冷冻机、冷却塔、空调机等空调末端设备，消火栓泵、喷淋泵、消防稳压泵、排烟风机、加压风机、排风排烟风机、进风补风风机、防火卷帘（消防设备本标段只负责敷设电缆至电源箱总开关）。主要线路的电缆敷设于铝合金电缆桥架中。普通电缆采用WDZ-YT（F）E-0.6/1KV电力电缆供电，消防设备采用BTTZ-0.75KV矿物绝缘防火电缆供电。4.1.4智能照明控制系统5***大厦项目机电工程施工组织设计电气施工方案智能照明控制系统主要对楼层公共照明、地下车库照明进行智能化控制。4.1.5漏电火灾报警系统漏电火灾报警系统，通...
