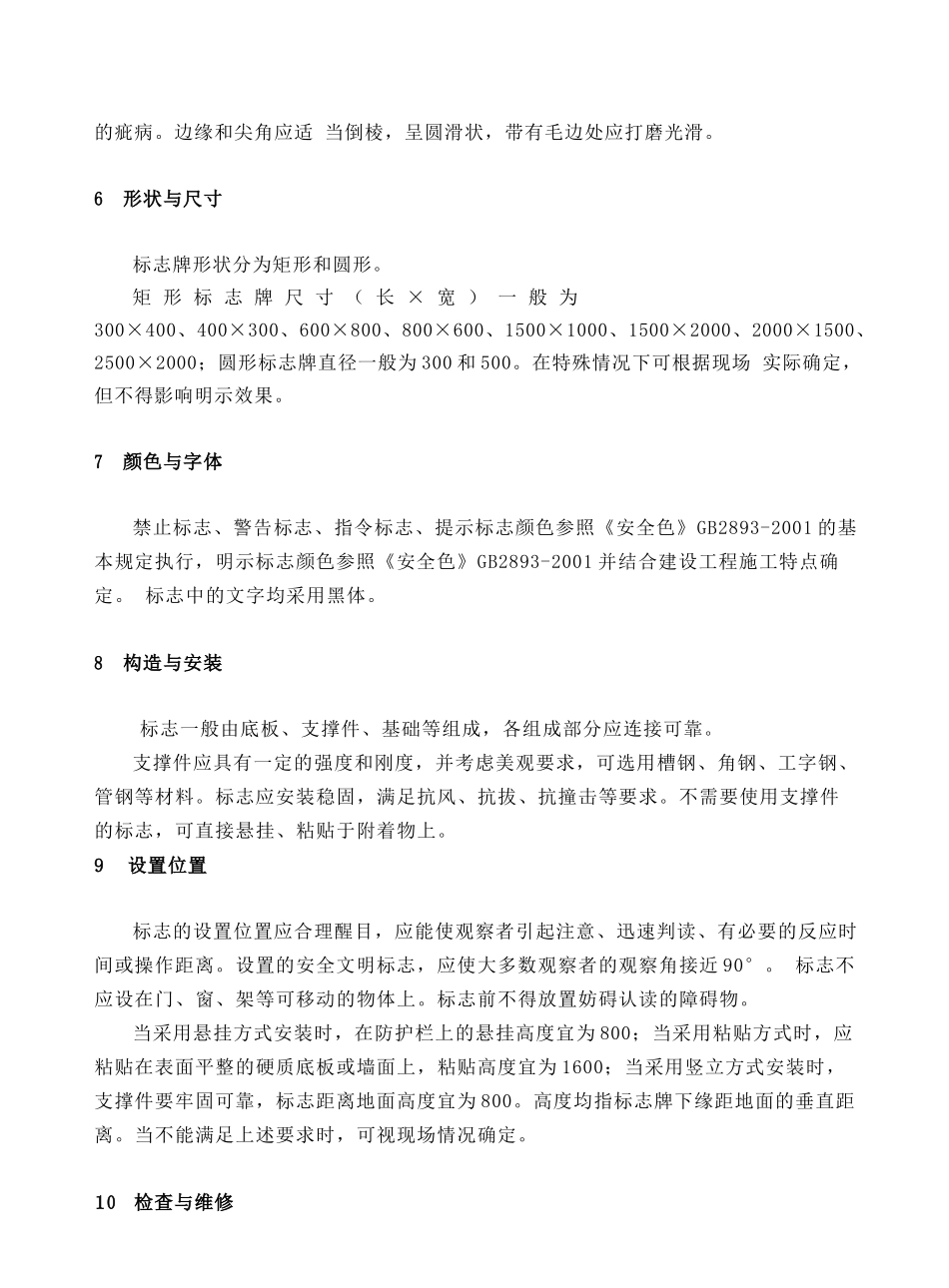

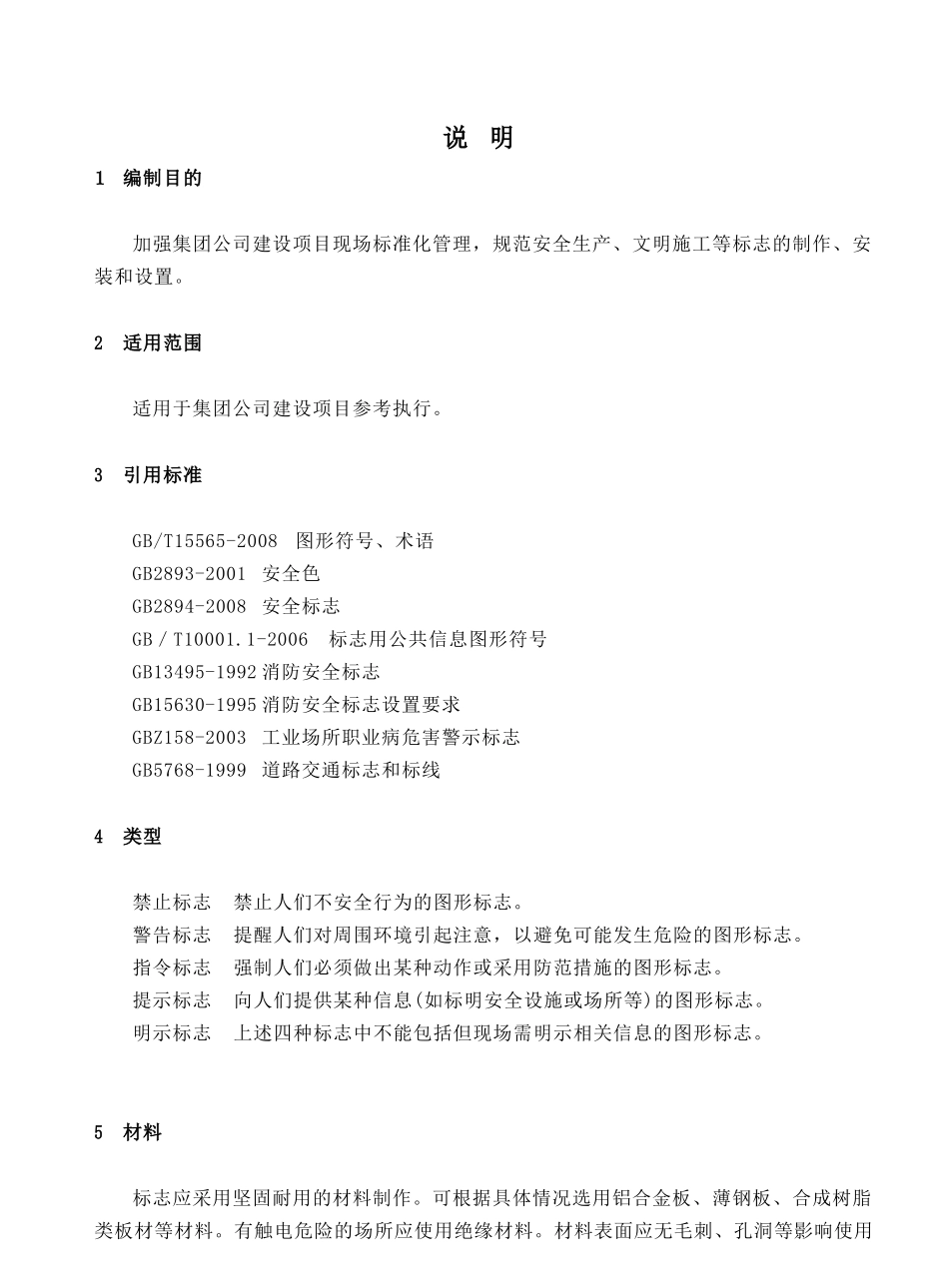

现场安全文明标志附件说明1编制目的加强集团公司建设项目现场标准化管理，规范安全生产、文明施工等标志的制作、安装和设置。2适用范围适用于集团公司建设项目参考执行。3引用标准GB/T15565-2008图形符号、术语GB2893-2001安全色GB2894-2008安全标志GB／T10001.1-2006标志用公共信息图形符号GB13495-1992消防安全标志GB15630-1995消防安全标志设置要求GBZ158-2003工业场所职业病危害警示标志GB5768-1999道路交通标志和标线4类型禁止标志禁止人们不安全行为的图形标志。警告标志提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。指令标志强制人们必须做出某种动作或采用防范措施的图形标志。提示标志向人们提供某种信息(如标明安全设施或场所等)的图形标志。明示标志上述四种标志中不能包括但现场需明示相关信息的图形标志。5材料标志应采用坚固耐用的材料制作。可根据具体情况选用铝合金板、薄钢板、合成树脂类板材等材料。有触电危险的场所应使用绝缘材料。材料表面应无毛刺、孔洞等影响使用的疵病。边缘和尖角应适当倒棱，呈圆滑状，带有毛边处应打磨光滑。6形状与尺寸标志牌形状分为矩形和圆形。矩形标志牌尺寸（长×宽）一般为300×400、400×300、600×800、800×600、1500×1000、1500×2000、2000×1500、2500×2000；圆形标志牌直径一般为300和500。在特殊情况下可根据现场实际确定，但不得影响明示效果。7颜色与字体禁止标志、警告标志、指令标志、提示标志颜色参照《安全色》GB2893-2001的基本规定执行，明示标志颜色参照《安全色》GB2893-2001并结合建设工程施工特点确定。标志中的文字均采用黑体。8构造与安装标志一般由底板、支撑件、基础等组成，各组成部分应连接可靠。支撑件应具有一定的强度和刚度，并考虑美观要求，可选用槽钢、角钢、工字钢、管钢等材料。标志应安装稳固，满足抗风、抗拔、抗撞击等要求。不需要使用支撑件的标志，可直接悬挂、粘贴于附着物上。9设置位置标志的设置位置应合理醒目，应能使观察者引起注意、迅速判读、有必要的反应时间或操作距离。设置的安全文明标志，应使大多数观察者的观察角接近90°。标志不应设在门、窗、架等可移动的物体上。标志前不得放置妨碍认读的障碍物。当采用悬挂方式安装时，在防护栏上的悬挂高度宜为800；当采用粘贴方式时，应粘贴在表面平整的硬质底板或墙面上，粘贴高度宜为1600；当采用竖立方式安装时，支撑件要牢固可靠，标志距离地面高度宜为800。高度均指标志牌下缘距地面的垂直距离。当不能满足上述要求时，可视现场情况确定。10检查与维修应经常检查标志的状态，保持清洁醒目、完整无损，如发现有破损、变形、褪色等不符合要求时应及时修整或更换。11其他标志的其他制作、安装和设置要求应符合国家有关强制性标准的规定。本图册中所标的尺寸单位均为mm。现场安全文明标志禁止标志1禁止标志，如表1表1编号图形制作要求安装要求设置范围和部位禁1尺寸为300×400详见附录A1悬挂或粘贴详见说明具有明火设备或高温的作业场所，如：各种焊接、切割等动火场所禁止放易燃物禁2尺寸为300×400详见附录A1悬挂或粘贴详见说明用电设备或线路检修时，相应开关处禁止合闸禁3尺寸为300×400详见附录A1悬挂或粘贴详见说明不允许攀爬的危险地点，如：有危险的建筑物、构筑物、设备处禁止攀登1表1(续)编号图形制作要求安装要求设置范围和部位禁4尺寸为300×400详见附录A1悬挂或粘贴详见说明抛物易伤人的地点，如：高处作业现场、深沟（坑）等禁止抛物禁5尺寸为300×400详见附录A1悬挂或粘贴详见说明易造成事故或对人员有伤害的场所禁止入内禁6尺寸为300×400详见附录A1悬挂或粘贴详见说明对人员具有直接危险的场所，如：危险路口、吊装作业区等处禁止停留2现场安全文明标志禁止标志现场安全文明标志禁止标志表1(续)编号图形制作要求安装要求设置范围和部位禁7尺寸为300×400详见附录A1悬挂或粘贴详见说明有乙类火灾危险物质的场所，如：氧气、乙炔存放区，油罐存放处及其他易燃易爆处禁止烟火禁8尺寸为300×400详见附录A1悬挂或粘贴详见说明应急通道、安全通道及施工操作平台等处禁止阻塞禁9禁止暴晒尺寸为400×3...
