上海虹桥机场西航站楼桩基工程（预应力高强混凝土管桩）施工组织设计(DOC41页)VIP免费

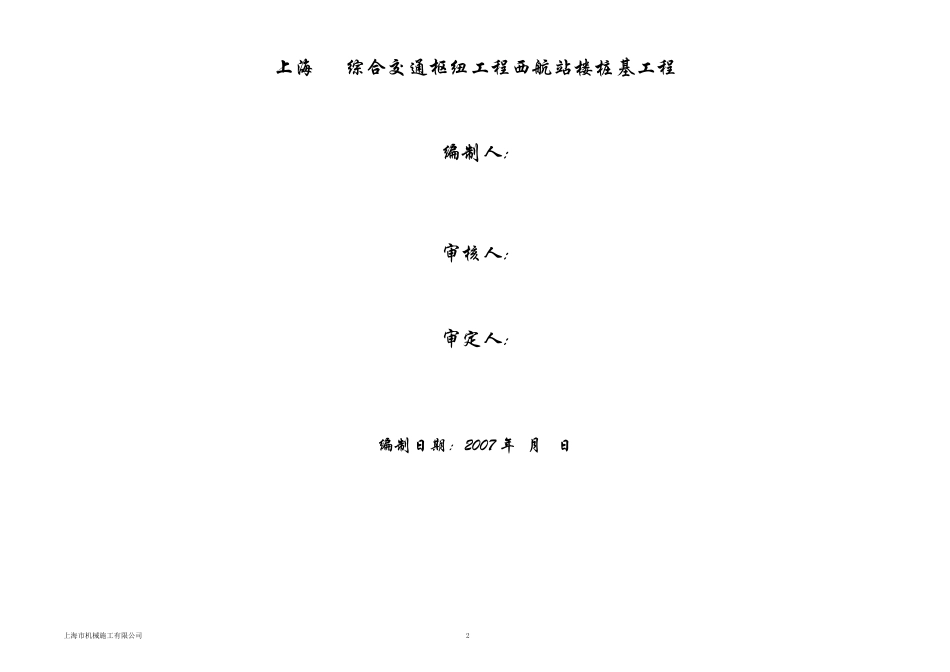

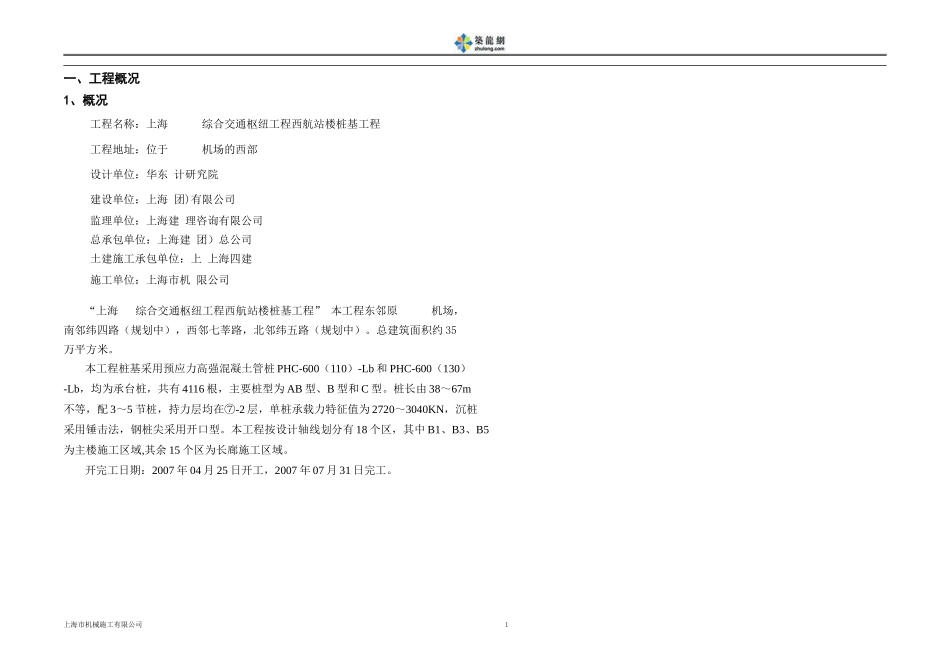

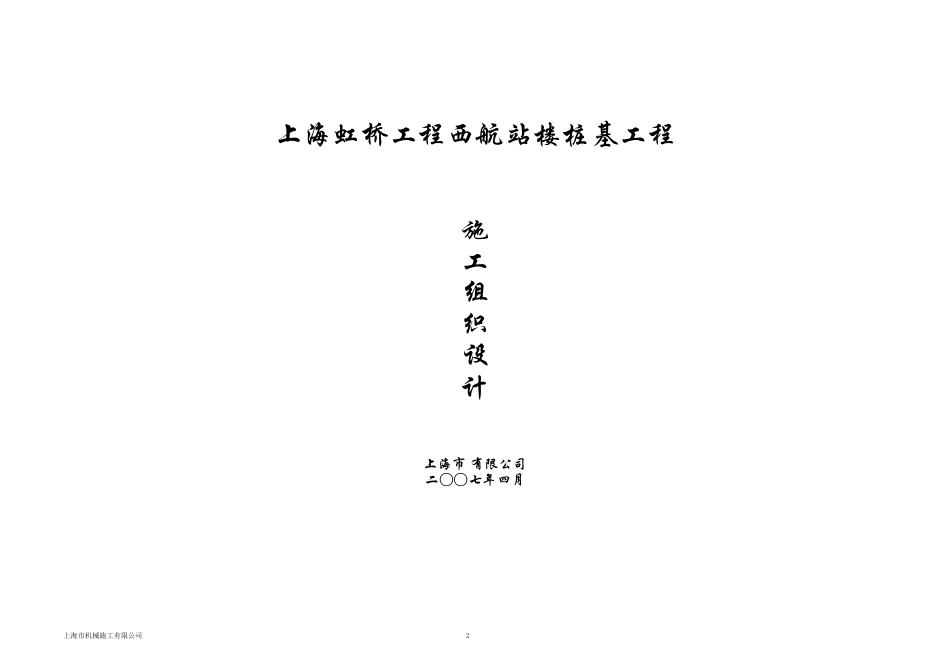

上海虹桥工程西航站楼桩基工程施工组织设计上海市有限公司二○○七年四月上海市机械施工有限公司2上海综合交通枢纽工程西航站楼桩基工程编制人:审核人:审定人:编制日期：2007年月日上海市机械施工有限公司2一、工程概况1、概况工程名称：上海综合交通枢纽工程西航站楼桩基工程工程地址：位于机场的西部设计单位：华东计研究院建设单位：上海团)有限公司监理单位：上海建理咨询有限公司总承包单位：上海建团）总公司土建施工承包单位：上上海四建施工单位：上海市机限公司“上海综合交通枢纽工程西航站楼桩基工程”本工程东邻原机场，南邻纬四路（规划中），西邻七莘路，北邻纬五路（规划中）。总建筑面积约35万平方米。本工程桩基采用预应力高强混凝土管桩PHC-600（110）-Lb和PHC-600（130）-Lb，均为承台桩，共有4116根，主要桩型为AB型、B型和C型。桩长由38～67m不等，配3～5节桩，持力层均在⑦-2层，单桩承载力特征值为2720～3040KN，沉桩采用锤击法，钢桩尖采用开口型。本工程按设计轴线划分有18个区，其中B1、B3、B5为主楼施工区域,其余15个区为长廊施工区域。开完工日期：2007年04月25日开工，2007年07月31日完工。上海市机械施工有限公司12、工程桩数量、参数上海市机械施工有限公司序号桩长A0-1A2A3A4A5A6B1-2B3-4B5-6C0-1C2C3C4C5C6登机桥合计(根)合计(米)138248321216239102232124834062026104044171020371517542521010116368466432564152643051311574446424799435684532392761044680946333510010427212512104753872223185869511485092132217784961249154365526951350175036151185900145177428414643264155294252142512464481653194326389543552120173771998117543413396202934119492441317618551825372982192127240132001956587949442644175841103451932020571512822619432599240136802158128821011412139806222599407563304236084711264330198002461335947286725625101593026631414265434022764418221408286587159752966105578143943830673125563752合计总根数11986484116118146473727473121875191191181462644116215323序号区号桩数（根）备注序号区号桩数（根）备注1A0-A1119其中周家浜内20根10C0-C1121其中武警部队内119根2A28611C287其中武警部队内75根3A3484其中民房及苗圃范围内124根12C3519其中横沥港内45根4A411613C4119其中横沥港内53根5A511814C51186A6146其中民房范围内27根15C61467B1B2473其中横沥港内179根8B3B4727其中横沥港内276根9B5B6473其中横沥港内77根注：西航站楼共计4116根桩，其中河道中630根桩，武警部队驻地范围内194根桩，未拆迁民房及苗圃范围内151根桩，登机楼264根桩；2307根桩需进行低应变检测，10根桩需进行高应变检测。B3、B4区由于盾构穿越，设计与申通公司尚在协调中，桩数量及承台数尚未最终确定，以上工程量为07年4月6日提供图纸所得。2上海虹桥综合交通枢纽——西航站楼桩基工程`临时用电施工组织设计3、工程承包范围、内容制桩、完成施工范围内的桩施打、机械设备进出场及转移及对桩的测试。4、编制依据《上海国际机场扩建工程岩土工程勘察报告》上海综合交通枢纽工程西航站楼试桩工程施工图纸国家、建设部及上海市现行的有关施工及验收规范等。《建筑地基基础工程施工质量验收规范》（GB50202-2002）《工程测量规范》（GB50026-93）《地基处理技术规范》DBJ08-40-94《预应力混凝土管桩》03SG4095、地质资料本工程桩尖持力层为⑦-2层粉细砂。本工程桩尖持力层分布不均，有两处较高，三条低谷穿越工程范围，坡度变化复杂。施工时需要引起注意。层土名层顶静探预制桩灌注桩序一般标高(m)Ps值（MPa）抗拔承载力系数λ桩侧极限摩阻力标准值fs(kPa)桩端极限端阻力标准值fp(kPa)桩侧极限摩阻力标准值fs(kPa)桩端极限端阻力标准值fp(kPa)②粉质粘土3.78～1.540.8715150.6③淤泥质粉质粘土夹砂质粉土2.06～-0.280.686m以上156m以上150.66m以下306m以下25④1淤泥质粉质粘土-1.56～-5.200.482015～200.6④2-1粉质粘土夹粘质粉土-9.36～-11.491.5945～5035～400.6④2-2砂质粉土夹粉质粘土-9.32～-16.913.4150～602000～250040～450.6⑤1-1...
