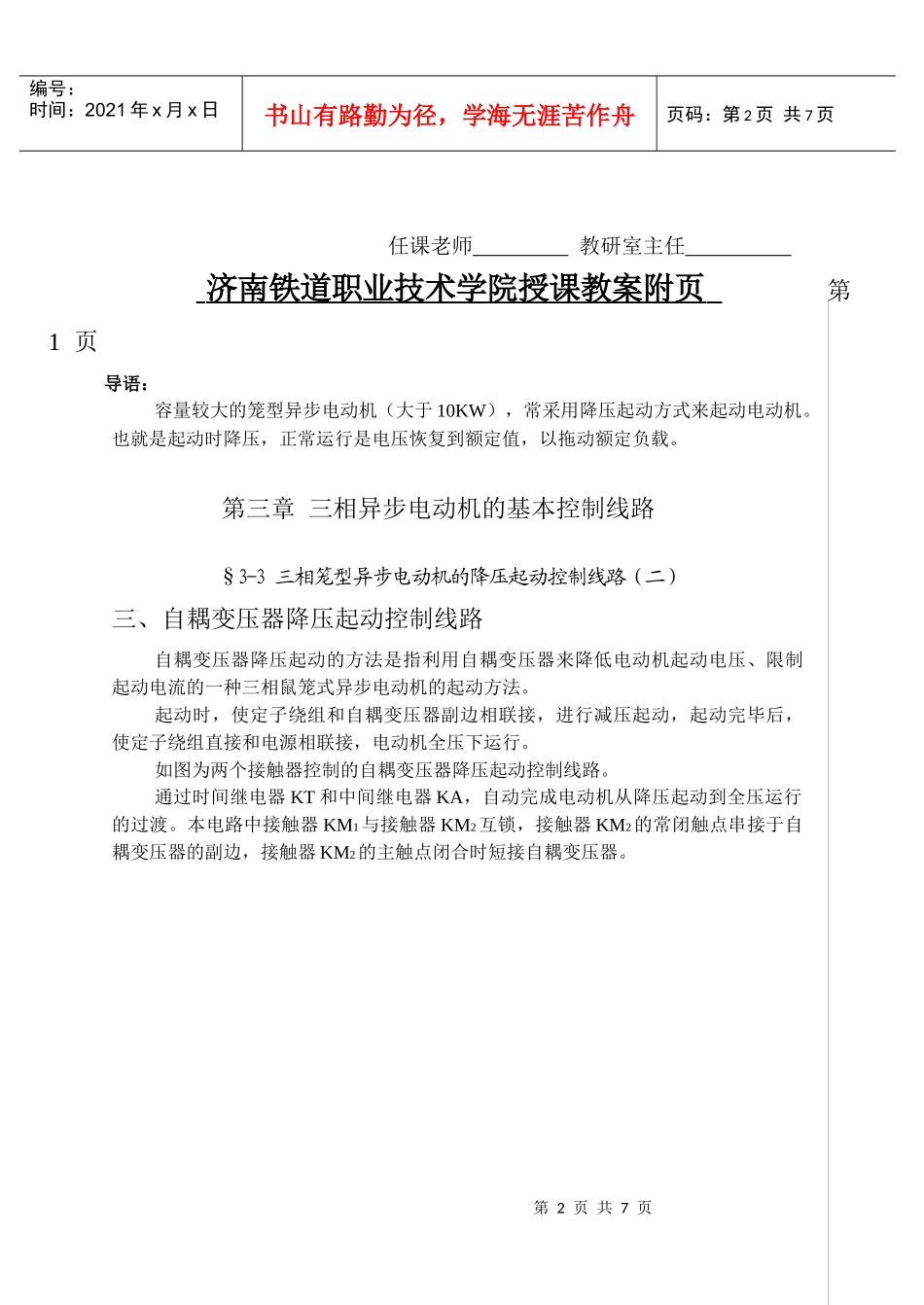

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页济南铁道职业技术学院教师授课教案2006/2007学年第二学期课程设备电气控制与维修章节课题第三章三相异步电动机的基本控制线路§3-3三相笼型异步电动机的降压起动控制电路（二）授课方法讲授所需教具授课时间月日节月日节月日节月日节授课班级电气0351电气0352目的要求：1．了解笼型电动机采用自耦变压器降压起动控制线路2．了解笼型电动机采用延边三角形连接降压起动控制线路旧知复习：电动机定子绕组串电阻和Y—Δ连接降压起动的控制线路重点难点：自耦变压器降压起动的控制线路及起动电流的分析教学过程：（包括主要教学环节、时间分配）一、复习10分钟二、正课75分钟1、电动机采用自耦变压器降压起动控制线路40minutes2、电动机的定子绕组延边三角形连接15minutes3、电动机的延边三角形降压起动控制线路20minutes三、小结与作业5分钟课后作业：P.88：3－16、21教学后记：第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页任课老师教研室主任济南铁道职业技术学院授课教案附页第1页导语：容量较大的笼型异步电动机（大于10KW），常采用降压起动方式来起动电动机。也就是起动时降压，正常运行是电压恢复到额定值，以拖动额定负载。第三章三相异步电动机的基本控制线路§3-3三相笼型异步电动机的降压起动控制线路（二）三、自耦变压器降压起动控制线路自耦变压器降压起动的方法是指利用自耦变压器来降低电动机起动电压、限制起动电流的一种三相鼠笼式异步电动机的起动方法。起动时，使定子绕组和自耦变压器副边相联接，进行减压起动，起动完毕后，使定子绕组直接和电源相联接，电动机全压下运行。如图为两个接触器控制的自耦变压器降压起动控制线路。通过时间继电器KT和中间继电器KA，自动完成电动机从降压起动到全压运行的过渡。本电路中接触器KM1与接触器KM2互锁，接触器KM2的常闭触点串接于自耦变压器的副边，接触器KM2的主触点闭合时短接自耦变压器。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页主电路：电源→QS→FU1→KM1主触点→T原边→T副边→FR—→M降压起动电源→QS→FU1→KM2主触点————————→FR—→M全压运行任课教师教研室主任年月日济南铁道职业技术学院授课教案附页第2页控制电路：按SB2—→KM1线圈通电并自锁—→KM1主触点闭合→电动机降压起动→KM1互锁触点断开→切断KM2线圈回路→KT线圈通电—延时→延时触点闭合——┌——————————————————————┘└→KA线圈通电并自锁→常闭触点断开→切断KM1线圈回路→为KM2线圈得电作准备→常开触点闭合→KM2线圈得电→电动机全压运行当起动结束进入全压运行时，接触器KM2工作，此时KM1线圈无法通电，不仅使自耦变压器被短接，而且接触器KM2的常闭触点断开，保证了自耦变压器的副边与电动机的定子绕组分离。但是能实现这样功能的控制线路并不是唯一的，下图也是两个接触器控制的自耦变压器降压起动控制线路，但是所用的触点有所不同。电动机定子绕组可以通过接触器KM1主触点和自耦变压器接入电源；也可以通过接触器KM2将三相电源直接接入电动机的定子绕组，而完全脱离自耦变压器。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页图中起动时，接触器KM1工作，三相电源通过其主触点接入自耦变压器的原边，同时KM1辅助常开触点闭合，使电源通过自耦变压器的副边接入电动机的定子绕组。全压运行时，接触器KM2工作，接触器KM1不工作，使自耦变压器完全脱离电路。扩展：本电路中接触器KM1与接触器KM2互锁由时间继电器KT中状态互为相反的延时触点来实现，工作过程中，要求时间继电器KT始终通电，不仅通过KT完成降压起动到全压运行的过渡，而且由它的瞬时触点来实现自锁。电路是否还可以作进一步修改呢？任课教师教研室主任年月日济南铁道职业技术学院授课教案附页第3页了解有关的起动电流和起动转矩：当电动机定子绕组经自耦变压器降压起动时，加在绕组上的电压U2为1/kU1...
