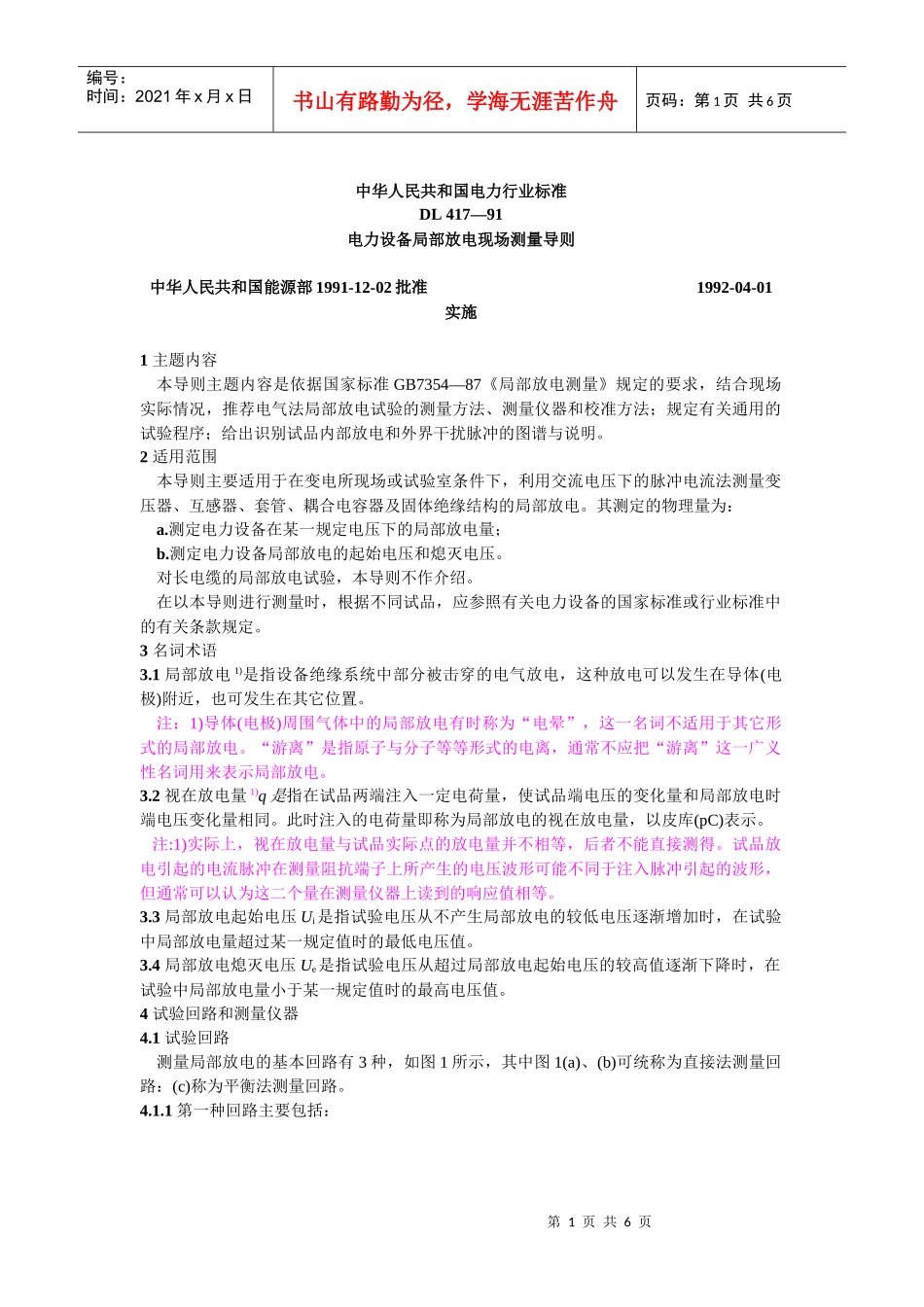

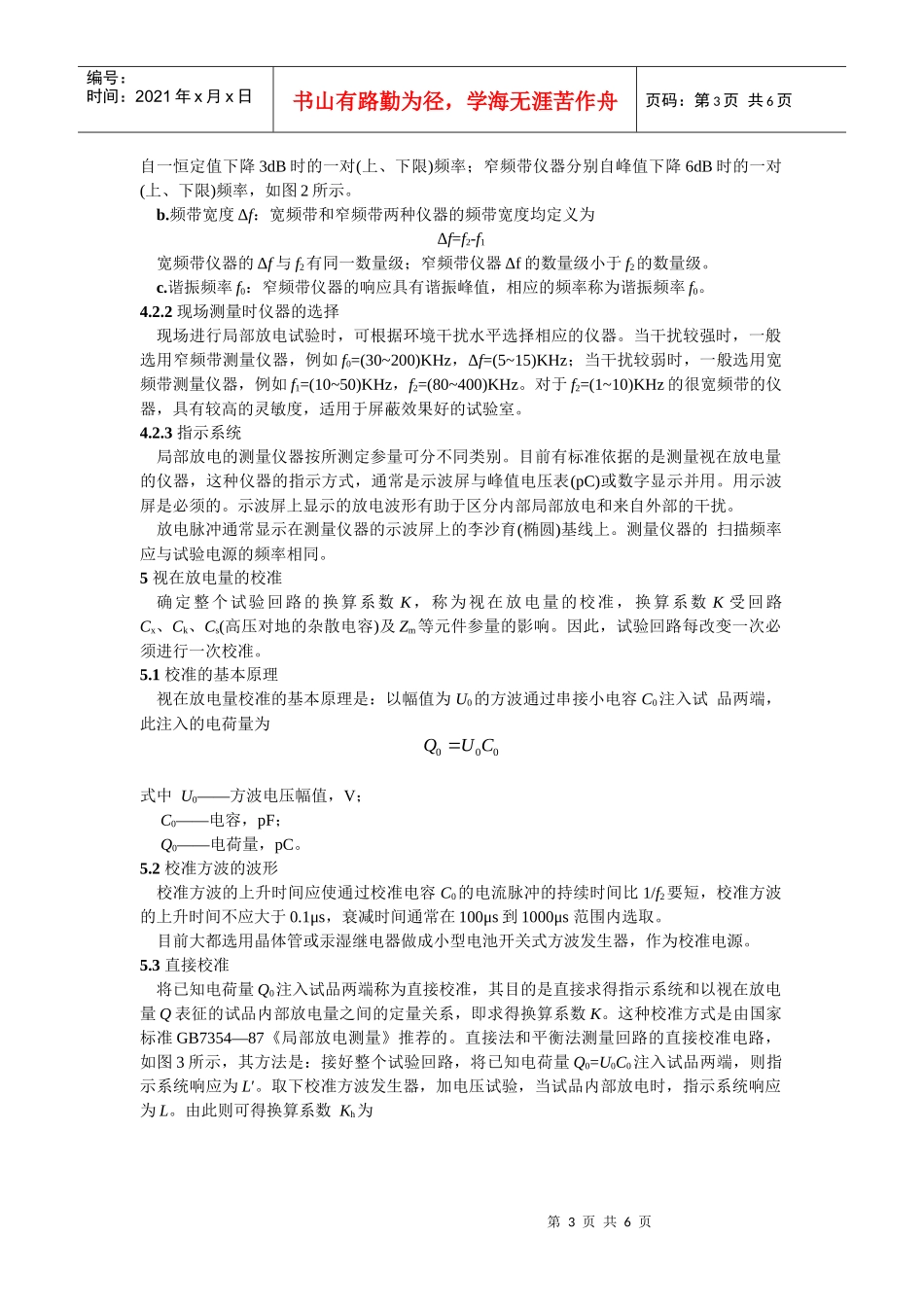

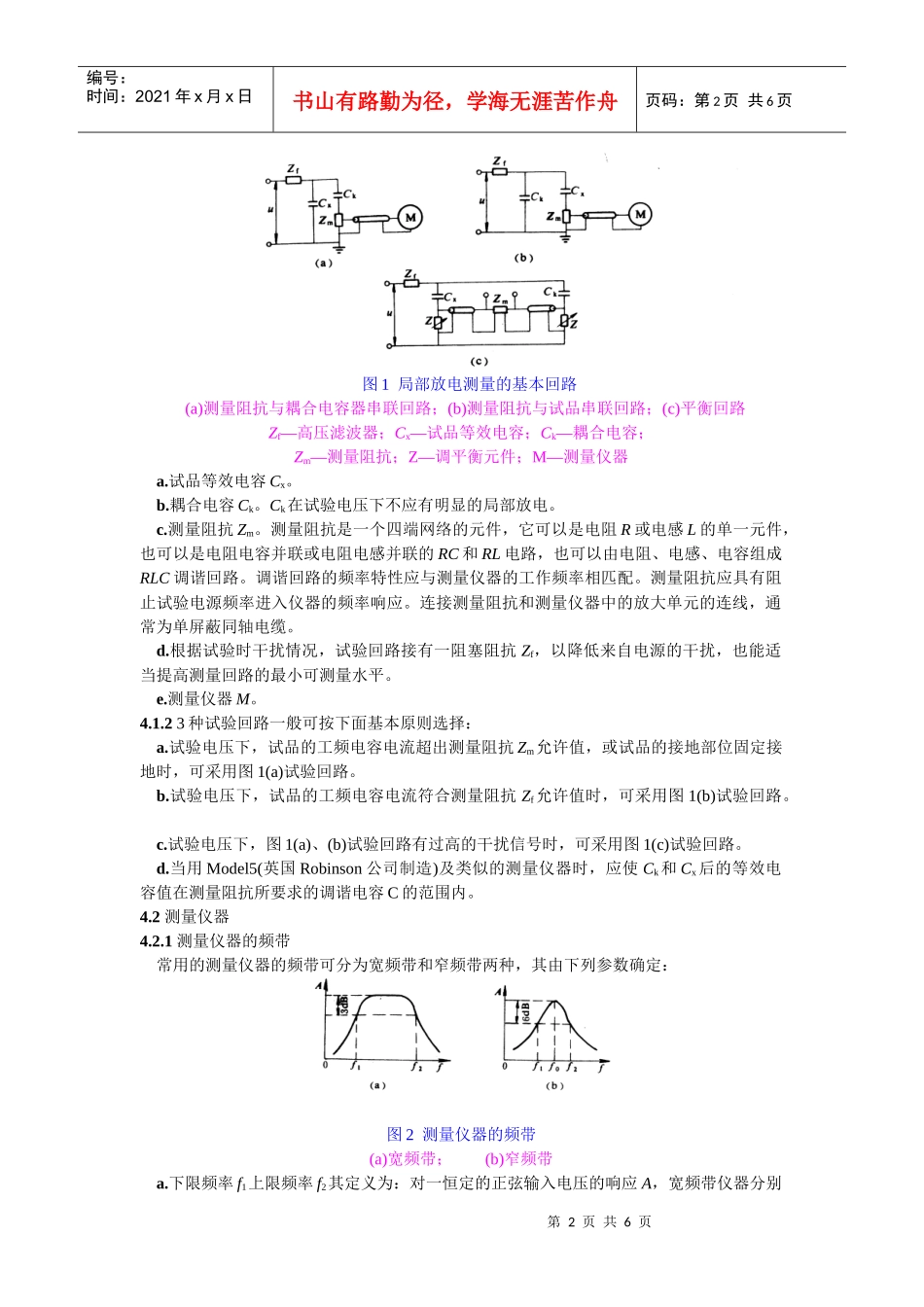

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页中华人民共和国电力行业标准DL417—91电力设备局部放电现场测量导则中华人民共和国能源部1991-12-02批准1992-04-01实施1主题内容本导则主题内容是依据国家标准GB7354—87《局部放电测量》规定的要求，结合现场实际情况，推荐电气法局部放电试验的测量方法、测量仪器和校准方法；规定有关通用的试验程序；给出识别试品内部放电和外界干扰脉冲的图谱与说明。2适用范围本导则主要适用于在变电所现场或试验室条件下，利用交流电压下的脉冲电流法测量变压器、互感器、套管、耦合电容器及固体绝缘结构的局部放电。其测定的物理量为：a.测定电力设备在某一规定电压下的局部放电量；b.测定电力设备局部放电的起始电压和熄灭电压。对长电缆的局部放电试验，本导则不作介绍。在以本导则进行测量时，根据不同试品，应参照有关电力设备的国家标准或行业标准中的有关条款规定。3名词术语3.1局部放电1)是指设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其它位置。注：1)导体(电极)周围气体中的局部放电有时称为“电晕”，这一名词不适用于其它形式的局部放电。“游离”是指原子与分子等等形式的电离，通常不应把“游离”这一广义性名词用来表示局部放电。3.2视在放电量1)q是指在试品两端注入一定电荷量，使试品端电压的变化量和局部放电时端电压变化量相同。此时注入的电荷量即称为局部放电的视在放电量，以皮库(pC)表示。注:1)实际上，视在放电量与试品实际点的放电量并不相等，后者不能直接测得。试品放电引起的电流脉冲在测量阻抗端子上所产生的电压波形可能不同于注入脉冲引起的波形，但通常可以认为这二个量在测量仪器上读到的响应值相等。3.3局部放电起始电压Ui是指试验电压从不产生局部放电的较低电压逐渐增加时，在试验中局部放电量超过某一规定值时的最低电压值。3.4局部放电熄灭电压Ue是指试验电压从超过局部放电起始电压的较高值逐渐下降时，在试验中局部放电量小于某一规定值时的最高电压值。4试验回路和测量仪器4.1试验回路测量局部放电的基本回路有3种，如图1所示，其中图1(a)、(b)可统称为直接法测量回路：(c)称为平衡法测量回路。4.1.1第一种回路主要包括：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页图1局部放电测量的基本回路(a)测量阻抗与耦合电容器串联回路；(b)测量阻抗与试品串联回路；(c)平衡回路Zf—高压滤波器；Cx—试品等效电容；Ck—耦合电容；Zm—测量阻抗；Z—调平衡元件；M—测量仪器a.试品等效电容Cx。b.耦合电容Ck。Ck在试验电压下不应有明显的局部放电。c.测量阻抗Zm。测量阻抗是一个四端网络的元件，它可以是电阻R或电感L的单一元件，也可以是电阻电容并联或电阻电感并联的RC和RL电路，也可以由电阻、电感、电容组成RLC调谐回路。调谐回路的频率特性应与测量仪器的工作频率相匹配。测量阻抗应具有阻止试验电源频率进入仪器的频率响应。连接测量阻抗和测量仪器中的放大单元的连线，通常为单屏蔽同轴电缆。d.根据试验时干扰情况，试验回路接有一阻塞阻抗Zf，以降低来自电源的干扰，也能适当提高测量回路的最小可测量水平。e.测量仪器M。4.1.23种试验回路一般可按下面基本原则选择：a.试验电压下，试品的工频电容电流超出测量阻抗Zm允许值，或试品的接地部位固定接地时，可采用图1(a)试验回路。b.试验电压下，试品的工频电容电流符合测量阻抗Zf允许值时，可采用图1(b)试验回路。c.试验电压下，图1(a)、(b)试验回路有过高的干扰信号时，可采用图1(c)试验回路。d.当用Model5(英国Robinson公司制造)及类似的测量仪器时，应使Ck和Cx后的等效电容值在测量阻抗所要求的调谐电容C的范围内。4.2测量仪器4.2.1测量仪器的频带常用的测量仪器的频带可分为宽频带和窄频带两种，其由下列参数确定：图2测量仪器的频带(a)宽频带；(b)窄频带a.下限频率f1上限频率f2其定义为：对一恒定的正弦输入电压的响应A，宽频带仪器分别第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作...
