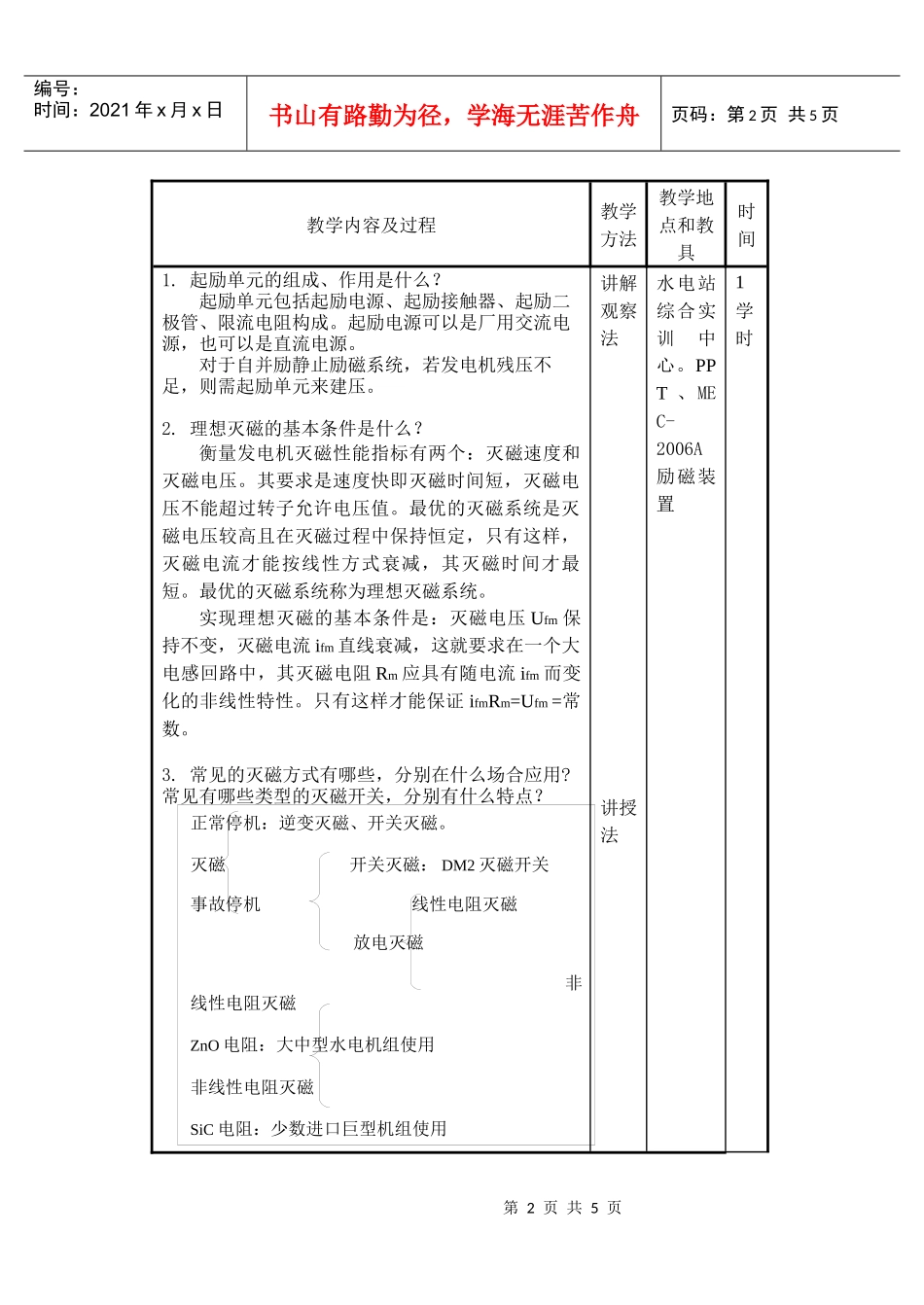

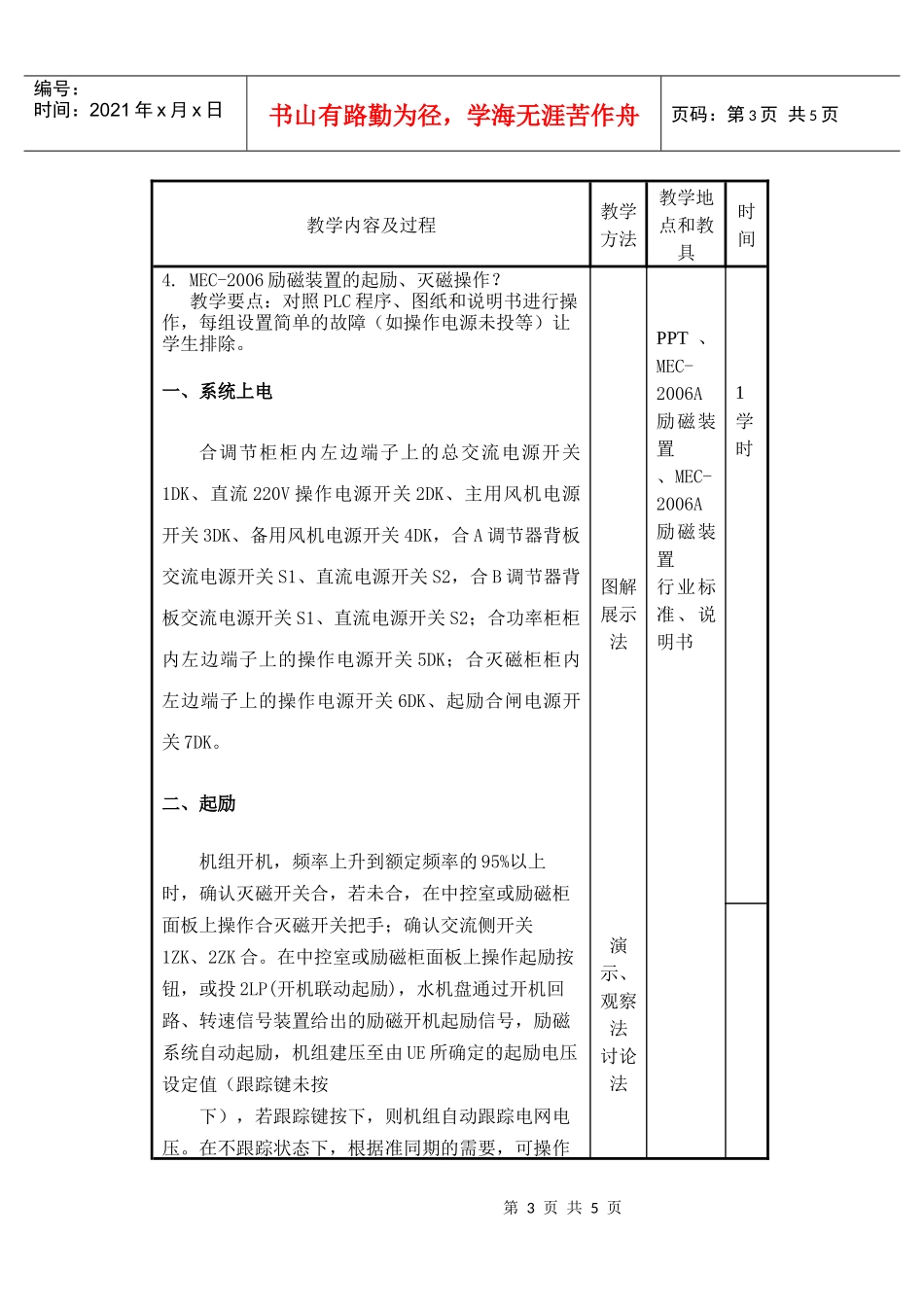

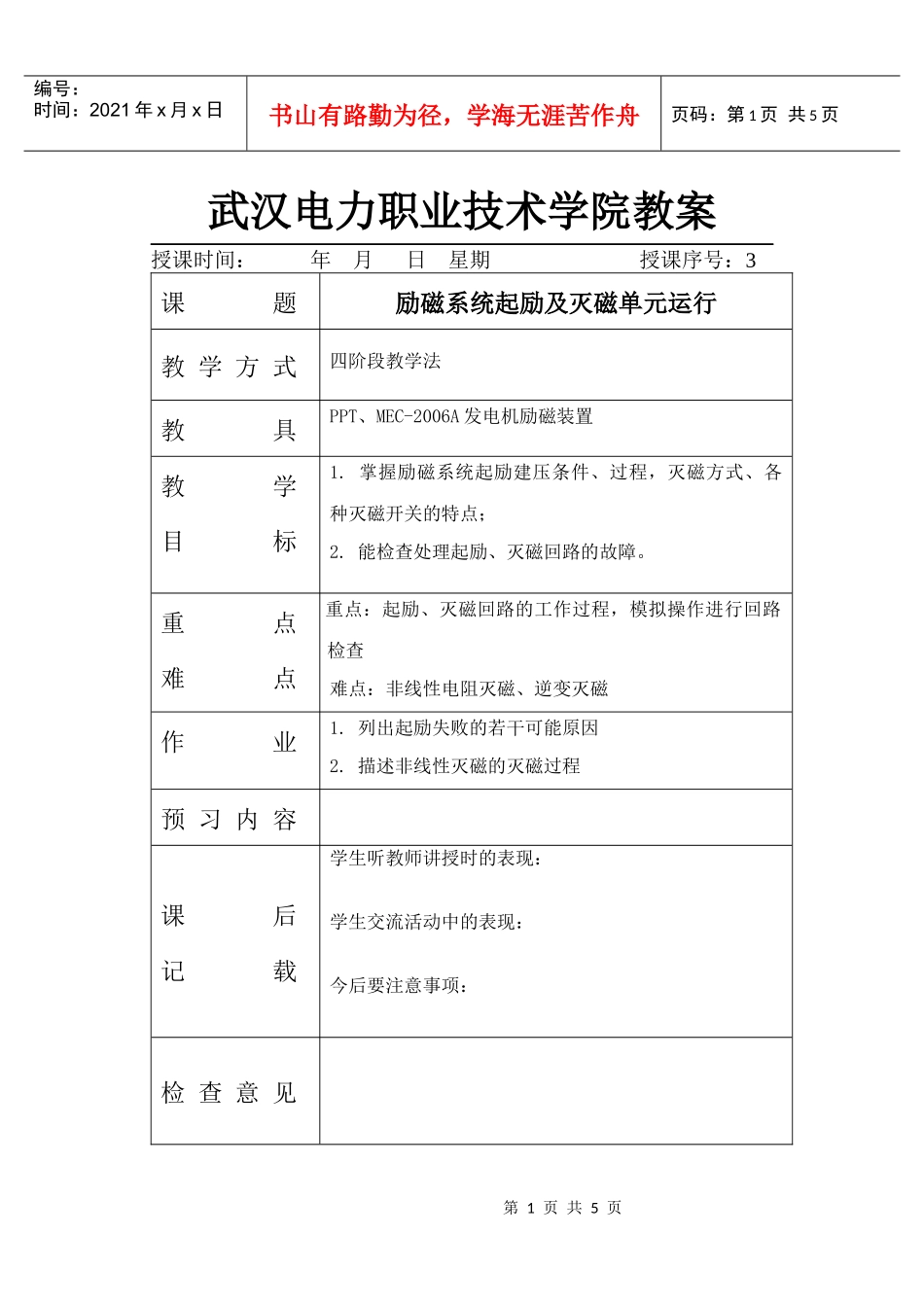

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页武汉电力职业技术学院教案授课时间：年月日星期授课序号：3课题励磁系统起励及灭磁单元运行教学方式四阶段教学法教具PPT、MEC-2006A发电机励磁装置教学目标1.掌握励磁系统起励建压条件、过程，灭磁方式、各种灭磁开关的特点；2.能检查处理起励、灭磁回路的故障。重点难点重点：起励、灭磁回路的工作过程，模拟操作进行回路检查难点：非线性电阻灭磁、逆变灭磁作业1.列出起励失败的若干可能原因2.描述非线性灭磁的灭磁过程预习内容课后记载学生听教师讲授时的表现：学生交流活动中的表现：今后要注意事项：检查意见第2页共5页第1页共5页正常停机：逆变灭磁、开关灭磁。灭磁开关灭磁：DM2灭磁开关事故停机线性电阻灭磁放电灭磁非线性电阻灭磁ZnO电阻：大中型水电机组使用非线性电阻灭磁SiC电阻：少数进口巨型机组使用编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页教学内容及过程教学方法教学地点和教具时间1.起励单元的组成、作用是什么？起励单元包括起励电源、起励接触器、起励二极管、限流电阻构成。起励电源可以是厂用交流电源，也可以是直流电源。对于自并励静止励磁系统，若发电机残压不足，则需起励单元来建压。2.理想灭磁的基本条件是什么？衡量发电机灭磁性能指标有两个：灭磁速度和灭磁电压。其要求是速度快即灭磁时间短，灭磁电压不能超过转子允许电压值。最优的灭磁系统是灭磁电压较高且在灭磁过程中保持恒定，只有这样，灭磁电流才能按线性方式衰减，其灭磁时间才最短。最优的灭磁系统称为理想灭磁系统。实现理想灭磁的基本条件是：灭磁电压Ufm保持不变，灭磁电流ifm直线衰减，这就要求在一个大电感回路中，其灭磁电阻Rm应具有随电流ifm而变化的非线性特性。只有这样才能保证ifmRm=Ufm=常数。3.常见的灭磁方式有哪些，分别在什么场合应用?常见有哪些类型的灭磁开关，分别有什么特点？讲解观察法讲授法水电站综合实训中心。PPT、MEC-2006A励磁装置1学时第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页教学内容及过程教学方法教学地点和教具时间4.MEC-2006励磁装置的起励、灭磁操作？教学要点：对照PLC程序、图纸和说明书进行操作，每组设置简单的故障（如操作电源未投等）让学生排除。一、系统上电合调节柜柜内左边端子上的总交流电源开关1DK、直流220V操作电源开关2DK、主用风机电源开关3DK、备用风机电源开关4DK，合A调节器背板交流电源开关S1、直流电源开关S2，合B调节器背板交流电源开关S1、直流电源开关S2；合功率柜柜内左边端子上的操作电源开关5DK；合灭磁柜柜内左边端子上的操作电源开关6DK、起励合闸电源开关7DK。二、起励机组开机，频率上升到额定频率的95%以上时，确认灭磁开关合，若未合，在中控室或励磁柜面板上操作合灭磁开关把手；确认交流侧开关1ZK、2ZK合。在中控室或励磁柜面板上操作起励按钮，或投2LP(开机联动起励)，水机盘通过开机回路、转速信号装置给出的励磁开机起励信号，励磁系统自动起励，机组建压至由UE所确定的起励电压设定值（跟踪键未按下），若跟踪键按下，则机组自动跟踪电网电压。在不跟踪状态下，根据准同期的需要，可操作图解展示法演示、观察法讨论法PPT、MEC-2006A励磁装置、MEC-2006A励磁装置行业标准、说明书1学时第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页教学内容及过程教学方法教学地点和教具时间中控室、励磁柜面板、调节器前面板增磁、减磁按钮，调整机端电压至合适值，以便于同期并网。在跟踪状态下，操作增减键无效。三、停机灭磁机组有功无功减至零，跳断路器后，由水机盘给出停机灭磁令，励磁系统自动逆变灭磁，若投停机联动连片3LP，则会自动跳灭磁开关。事故情况下，励磁系统自动跳灭磁开关，并通过非线性电阻灭磁。四、励磁系统不能建压的简单故障处理在给出励磁开机起励信号后，励磁系统不能自动建压，则应作如下检查：①检查灭磁开关是否合上；②检查交流侧交流开关是否合上；③检查保护是否未解...
