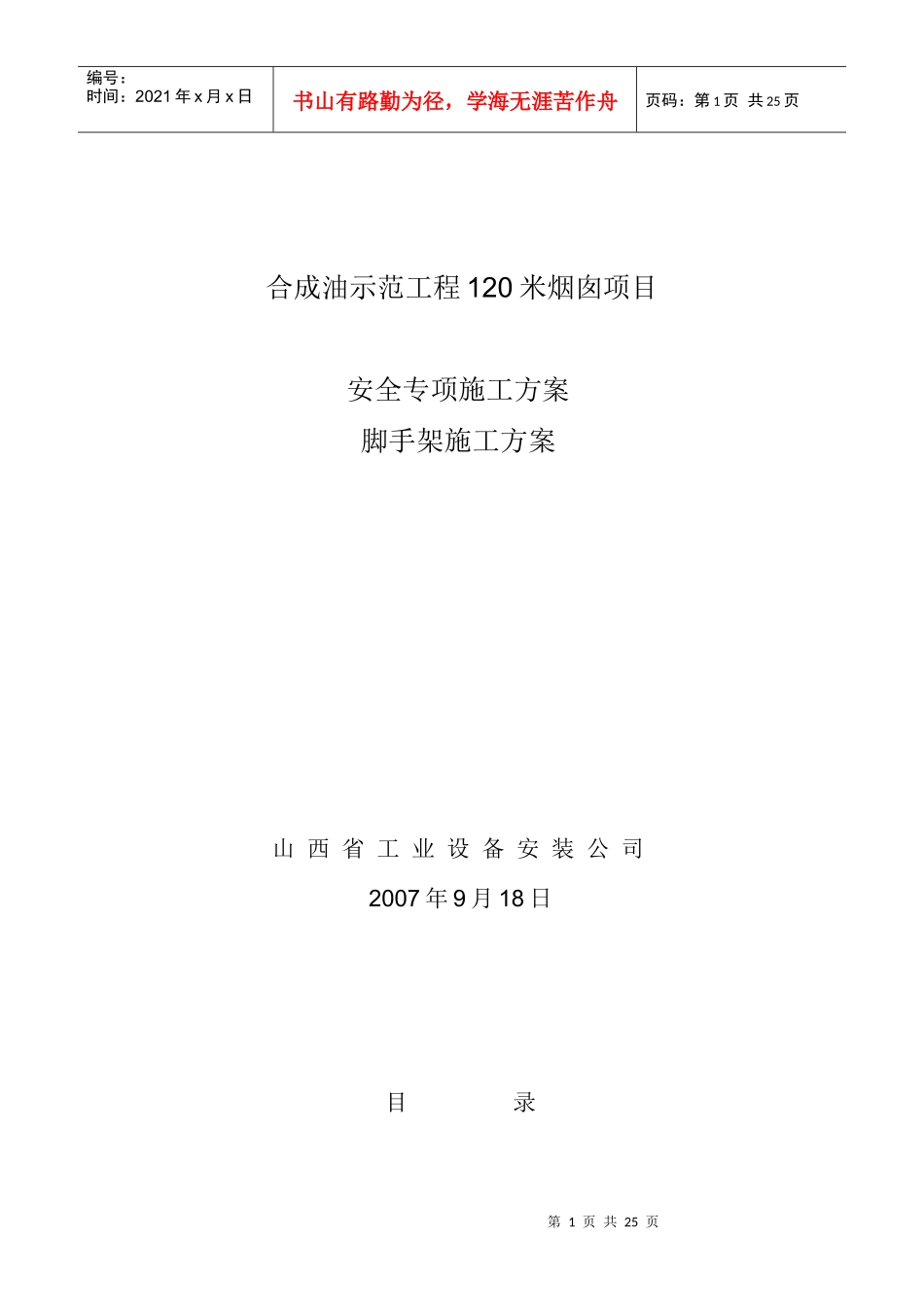

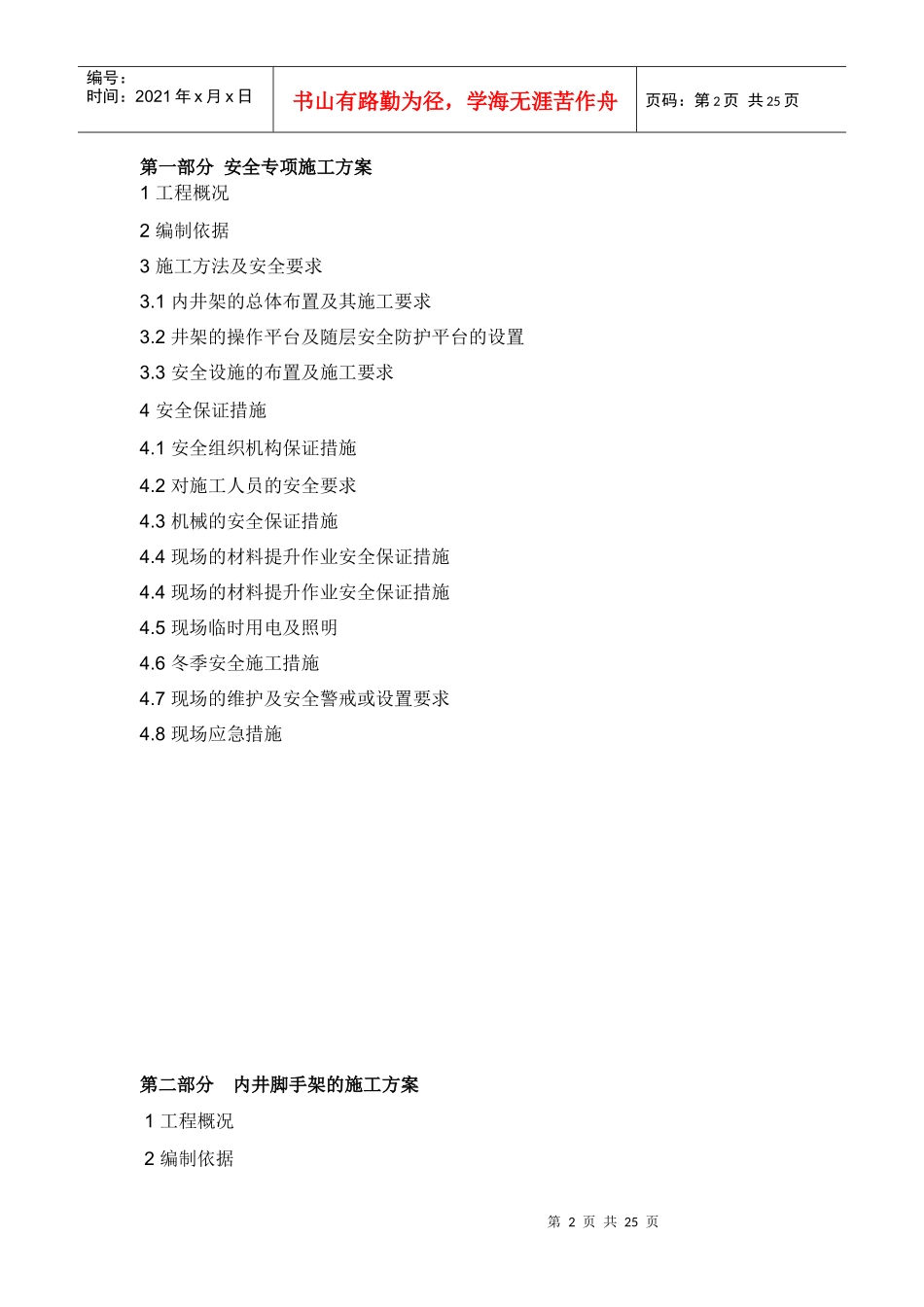

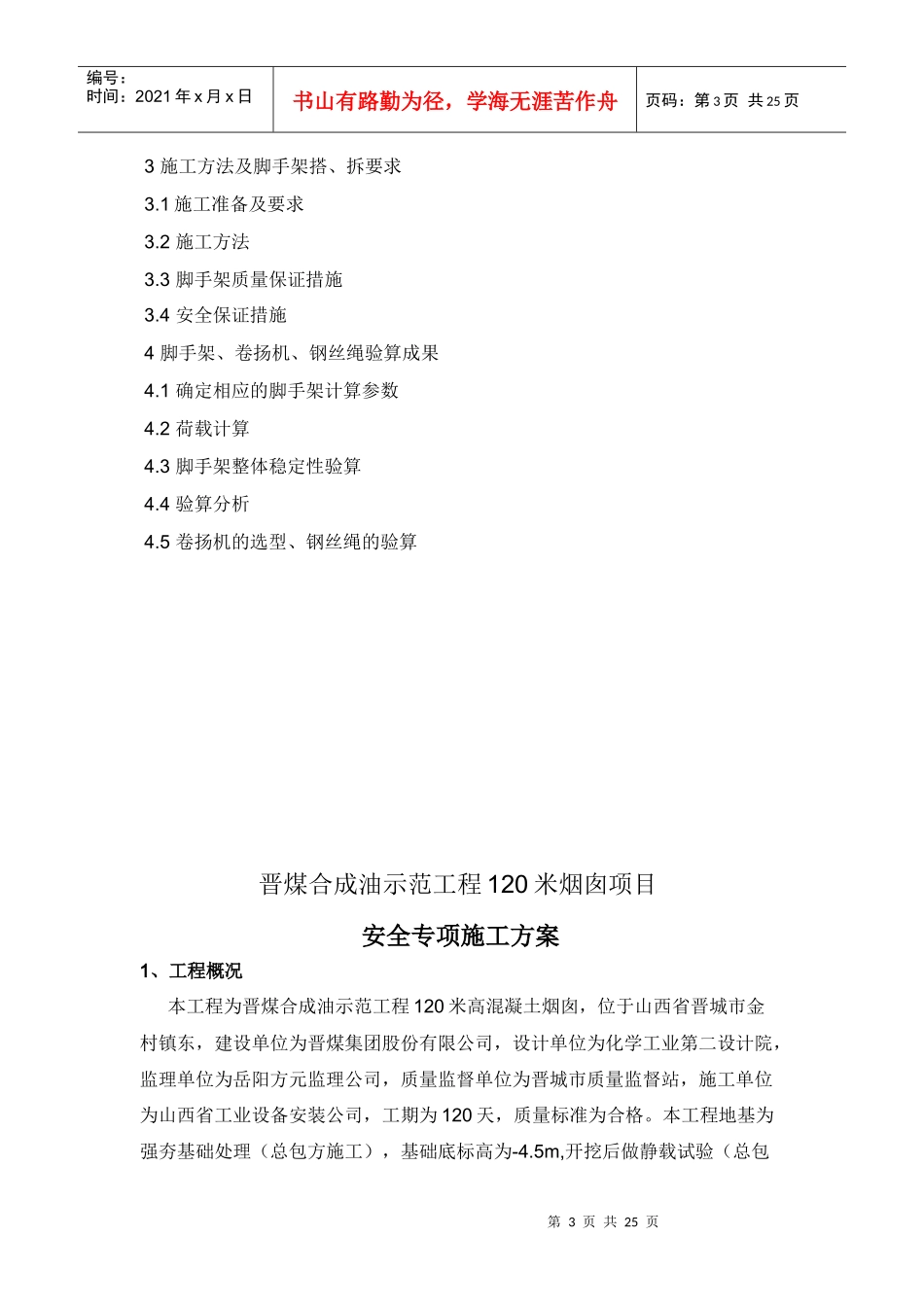

第1页共25页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共25页合成油示范工程120米烟囱项目安全专项施工方案脚手架施工方案山西省工业设备安装公司2007年9月18日目录第2页共25页第1页共25页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共25页第一部分安全专项施工方案1工程概况2编制依据3施工方法及安全要求3.1内井架的总体布置及其施工要求3.2井架的操作平台及随层安全防护平台的设置3.3安全设施的布置及施工要求4安全保证措施4.1安全组织机构保证措施4.2对施工人员的安全要求4.3机械的安全保证措施4.4现场的材料提升作业安全保证措施4.4现场的材料提升作业安全保证措施4.5现场临时用电及照明4.6冬季安全施工措施4.7现场的维护及安全警戒或设置要求4.8现场应急措施第二部分内井脚手架的施工方案1工程概况2编制依据第3页共25页第2页共25页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共25页3施工方法及脚手架搭、拆要求3.1施工准备及要求3.2施工方法3.3脚手架质量保证措施3.4安全保证措施4脚手架、卷扬机、钢丝绳验算成果4.1确定相应的脚手架计算参数4.2荷载计算4.3脚手架整体稳定性验算4.4验算分析4.5卷扬机的选型、钢丝绳的验算晋煤合成油示范工程120米烟囱项目安全专项施工方案1、工程概况本工程为晋煤合成油示范工程120米高混凝土烟囱,位于山西省晋城市金村镇东,建设单位为晋煤集团股份有限公司,设计单位为化学工业第二设计院,监理单位为岳阳方元监理公司,质量监督单位为晋城市质量监督站,施工单位为山西省工业设备安装公司,工期为120天,质量标准为合格。本工程地基为强夯基础处理(总包方施工),基础底标高为-4.5m,开挖后做静载试验(总包第4页共25页第3页共25页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共25页方施工),合格后验槽浇筑基础混凝土垫层,基础为环形独立刚性基础。基础底直径20m,烟囱顶端出口直径3.5m,基础混凝土强度C30,筒壁混凝土强度15m以下C40,15m以上C35,筒体坡度0—40m为3.5%,40—120m为2%;设计室外爬梯、平台现场制作,随筒身进度同步安装,接地级及避雷随筒身同步施工,顶部安装4个不锈钢避雷针;筒壁内侧涂OM防腐涂料。KPI砂浆砌耐酸砖,砖内衬40m下240厚,40m以上120厚,内填100厚憎水珍珠岩板制品隔热层;上部30m外壁涂耐酸防腐航空标志漆,5m红白相间。2、编制依据2.1、化学工业第二设计院设计晋煤合成油示范工程120米烟囱工程施工图纸2.2、《建筑施工扣件钢管脚手架安全技术规范》(JGJ130-2001)2.3、《建筑施工安全检查标准》(JGJ59-99)2.4、《建筑施工高处作业技术规范》(JGJ80—91)2.5、本企业的《质量环境职业健康安全管理手册》2.6、化学工业第二设计院晋煤集团项目部《HSE管理规定》和《安全教育手册》3、施工方法及安全要求3.1、内井架的总体布置及其施工要求(附烟囱井架示意图)3.1.1、内井架的材料选择1)内井架的材料全部采用符合国标要求的钢管(¢48×3.5)和扣件,扣件规格要与钢管相符。安全网等安全防护用品必须有通过国家安鉴的合格证。2)提升机具、安全装置选择:准备新购一台双向双控电动卷扬机,提升动力为3吨,钢丝绳为直径13mm,料桶用5mm厚钢板焊制而成,尺寸为700mm×700mm×700mm,桶把由两根直径20的圆钢,5个滑轮,超高限位装置、电缆、开关及防护管等。3.1.2、内井架总体布置及施工要求1)内井架采用十七孔形式(平面形式如图所示),共计28根立杆,构成烟囱的井架系统,立于已达到设计强度C30的烟囱混凝土基础底面上,其中用于提升系统的立杆有12根,位于中心孔位置,作为上料孔,其余16根立杆在中心孔周第5页共25页第4页共25页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共25页围均匀布置,井架第一次搭设22米高,然后随烟囱混凝土筒身的升高而升高,随烟囱坡度的收缩而收缩,保持其内井架高度始终高出烟囱混凝土筒身10米,横杆竖向间距取1.5米,以便和定型钢模板高度相适应。便于随操作面搭设操作平台。在最底部20cm处设扫地杆和水平方向剪刀撑一道,并与筒壁顶紧,确保各...
