自整理欧姆龙PLC以太网FINSTCP通信例程与操作步骤VIP免费

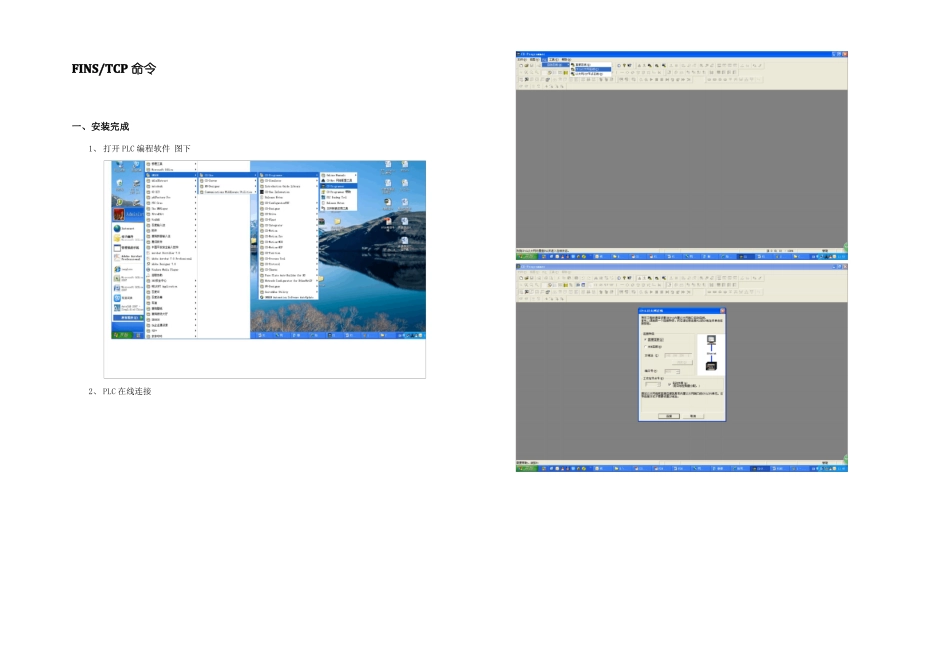

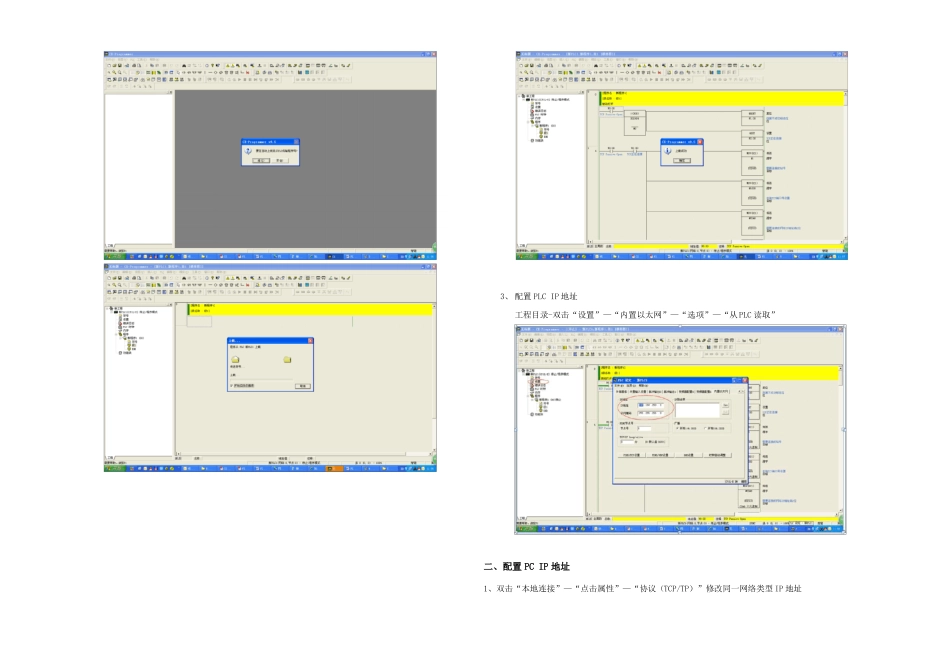

FINS/TCP命令一、安装完成1、打开PLC编程软件图下2、PLC在线连接3、配置PLCIP地址工程目录-双击“设置”—“内置以太网”—“选项”—“从PLC读取”二、配置PCIP地址1、双击“本地连接”—“点击属性”—“协议（TCP/TP）”修改同一网络类型IP地址2、打开网络调试助手1、协议类型改客户端2、效劳器IP改成PLCIP地址3、端口号设置为96004、发送区，接收区都需打勾十六进制注意:发送数据不能由其他文本直接粘贴过来三、FINS/TCP命令1、FINS指令格式手册中的格式如下：举例说明：利用FINS/TCP的方式读取PLC的DM1通道的数据，格式解析如下：FINS帧格式：ICFRSVGCTDNADA1DA2SNASA1SA2SIDCommandTEXTcode固定固定目标网络号目标节点号01目标单元号00源网络号源节点号源单元号服务号，随便MRCSRC80返回时为C000020000C700000101820000000001写07也可，但返回也是0200表示本地网络，否则需创建路由表00表示本地网络，否则需创建路由表下面利用网络调试助手进行测试：2、利用网络调试助手测试FINS/TCP利用上位发送FINS/TCP的格式如下：ETN21手册，编号W421，P196。DNA:同一网络（本地网络默以为00）SNA:同一网络（本地网络默以为00）DA1：PLC站号IP地址DA2：PLCCPU单元SA1：上位机PCIP地址MR、SR参见FINS命令第5章；前面的ICF、RSV等为指定一些目标地址和源地址的网络号、节点号、单元号及其他固定的格式，后面关于Commandcode和TEXT的内容，需要依照上位机实现什么的操作，填写不同的操作数据，就读取DM1通道的数据；DM区的Memoryareacode为82；数据长度（Length）：从Command(功能指令)至结尾，按字节单位累加，用十六进读取存储区的Commandcode为0101；制表示1)FINS节点地址数据发送（客户端->效劳器）握手命令FINS(包头)数据长度功能码错误码末位IP地址发送：46494E530000000C0000000000000000000000C7（本机IP地址末位为199）。ABCDEA:FINS命令（固定包头）B:数据长度=从功能码数起至数据结尾（以字节为单位，一个字节占用两位）C:功能码分为00000000：客户端效劳端00000001：效劳端客户端00000002：FINS贞发送死令00000003：FINS贞发送错误通知命令00000006：确立通信连接D:错误码分为00000000：为正常00000001：数据头不是FINS或ASCII格式00000002：数据长度太长00000003：命令（C功能码）错误00000020：连接/通信被占用E:000000C7为本机IP地址末位（十六进制表示），如PLC为客户端：192.168.250.1本机IPC（效劳器）IP:192.168.250.199。199转为16进制C7FINS数据长度功能码错误码应答返回地址握手成功反馈：46494E53000000100000000100000000000000C700000001；发送及返回截图如下：2）读DM0开始的2个通道：FINS包头数据长度功能码错误码发送FINS帧格式读取码发送：46494E530000001A000000020000000080000200010000C700FF0101读DM区（功能码）起首地址个数820000000002注：01为PLC的IP地址；C7为本机的IP地址字起首地址位起首地址FINS包头数据长度功能码错误码应答FINS帧格式读取码返回：46494E530000001A000000020000000C0000200C700000100FF0101接收正常接收到两组数据0000C0004541注：C7为本机的IP地址；01为PLC的IP地址3）写DM0开始的2个通道：FINS包头数据长度功能码错误码发送FINS帧格式写入码发送：46494E530000001E000000020000000080000200010000C700FF0102写DM区（功能码）起首地址个数待写入两组数据820000000002C0004541字起首地址位起首地址FINS包头数据长度功能码错误码应答FINS帧格式写入码返回：46494E530000001C000000020000000C0000200C700000100FF0102写入正常0000
