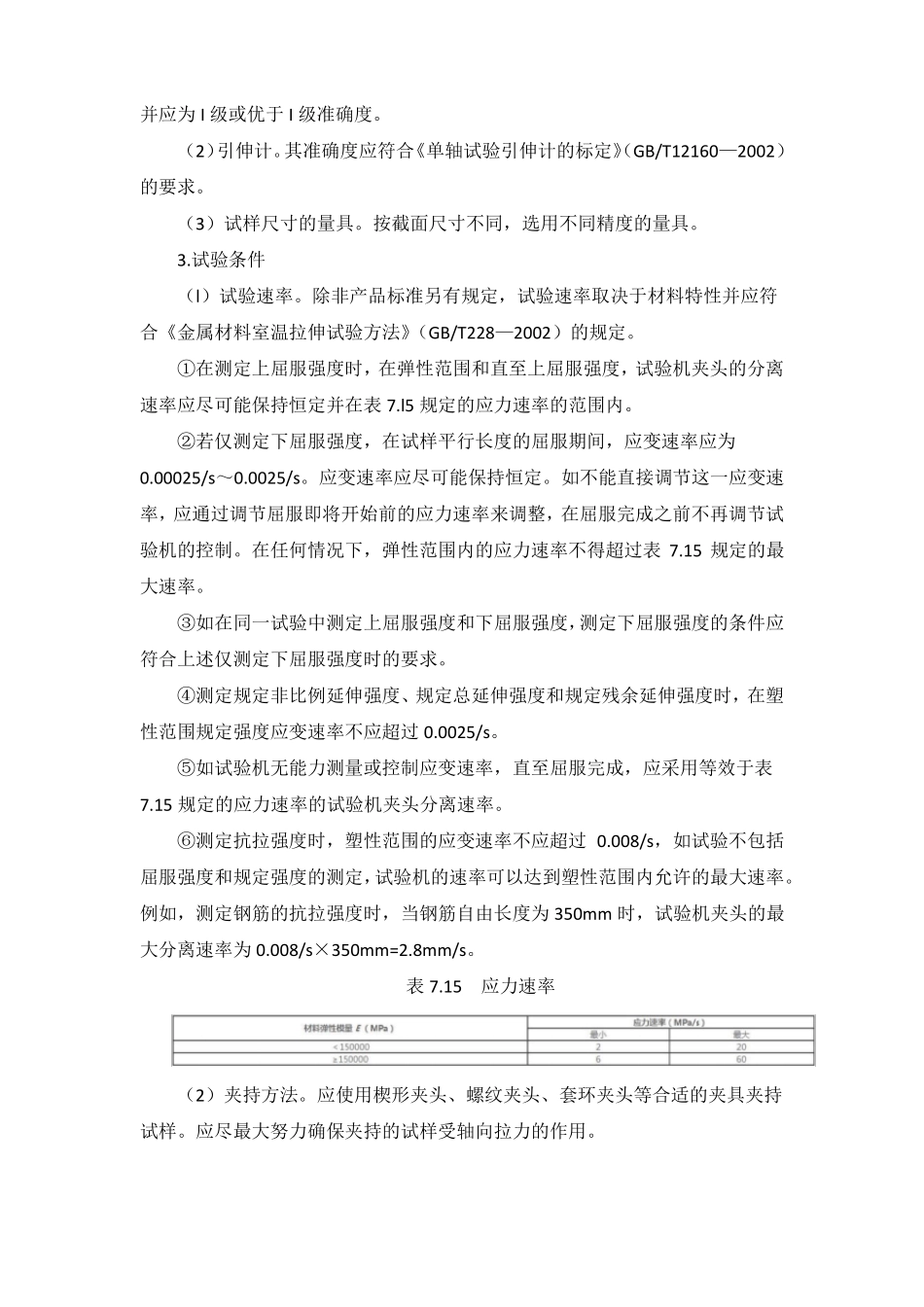

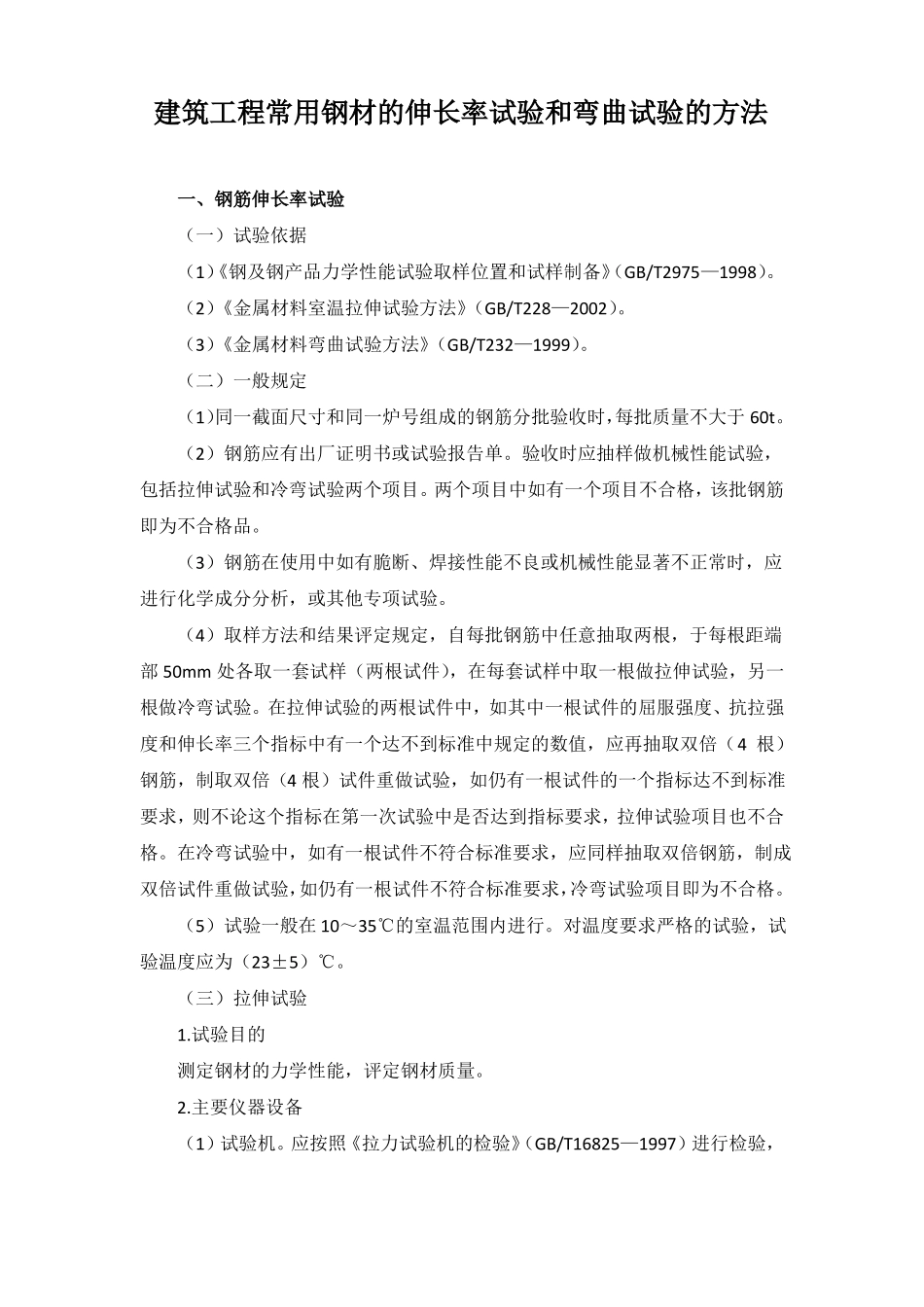

建筑工程常用钢材的伸长率试验和弯曲试验的方法一、钢筋伸长率试验（一）试验依据（1）《钢及钢产品力学性能试验取样位置和试样制备》（GB/T2975—1998）。（2）《金属材料室温拉伸试验方法》（GB/T228—2002）。（3）《金属材料弯曲试验方法》（GB/T232—1999）。（二）一般规定（1）同一截面尺寸和同一炉号组成的钢筋分批验收时，每批质量不大于60t。（2）钢筋应有出厂证明书或试验报告单。验收时应抽样做机械性能试验，包括拉伸试验和冷弯试验两个项目。两个项目中如有一个项目不合格，该批钢筋即为不合格品。（3）钢筋在使用中如有脆断、焊接性能不良或机械性能显著不正常时，应进行化学成分分析，或其他专项试验。（4）取样方法和结果评定规定，自每批钢筋中任意抽取两根，于每根距端部50mm处各取一套试样（两根试件），在每套试样中取一根做拉伸试验，另一根做冷弯试验。在拉伸试验的两根试件中，如其中一根试件的屈服强度、抗拉强度和伸长率三个指标中有一个达不到标准中规定的数值，应再抽取双倍（4根）钢筋，制取双倍（4根）试件重做试验，如仍有一根试件的一个指标达不到标准要求，则不论这个指标在第一次试验中是否达到指标要求，拉伸试验项目也不合格。在冷弯试验中，如有一根试件不符合标准要求，应同样抽取双倍钢筋，制成双倍试件重做试验，如仍有一根试件不符合标准要求，冷弯试验项目即为不合格。（5）试验一般在10～35℃的室温范围内进行。对温度要求严格的试验，试验温度应为（23±5）℃。（三）拉伸试验1.试验目的测定钢材的力学性能，评定钢材质量。2.主要仪器设备（1）试验机。应按照《拉力试验机的检验》（GB/T16825—1997）进行检验，并应为I级或优于I级准确度。（2）引伸计。其准确度应符合《单轴试验引伸计的标定》（GB/T12160—2002）的要求。（3）试样尺寸的量具。按截面尺寸不同，选用不同精度的量具。3.试验条件（l）试验速率。除非产品标准另有规定，试验速率取决于材料特性并应符合《金属材料室温拉伸试验方法》（GB/T228—2002）的规定。①在测定上屈服强度时，在弹性范围和直至上屈服强度，试验机夹头的分离速率应尽可能保持恒定并在表7.l5规定的应力速率的范围内。②若仅测定下屈服强度，在试样平行长度的屈服期间，应变速率应为0.00025/s～0.0025/s。应变速率应尽可能保持恒定。如不能直接调节这一应变速率，应通过调节屈服即将开始前的应力速率来调整，在屈服完成之前不再调节试验机的控制。在任何情况下，弹性范围内的应力速率不得超过表7.15规定的最大速率。③如在同一试验中测定上屈服强度和下屈服强度，测定下屈服强度的条件应符合上述仅测定下屈服强度时的要求。④测定规定非比例延伸强度、规定总延伸强度和规定残余延伸强度时，在塑性范围规定强度应变速率不应超过0.0025/s。⑤如试验机无能力测量或控制应变速率，直至屈服完成，应采用等效于表7.15规定的应力速率的试验机夹头分离速率。⑥测定抗拉强度时，塑性范围的应变速率不应超过0.008/s，如试验不包括屈服强度和规定强度的测定，试验机的速率可以达到塑性范围内允许的最大速率。例如，测定钢筋的抗拉强度时，当钢筋自由长度为350mm时，试验机夹头的最大分离速率为0.008/s×350mm=2.8mm/s。表7.15应力速率（2）夹持方法。应使用楔形夹头、螺纹夹头、套环夹头等合适的夹具夹持试样。应尽最大努力确保夹持的试样受轴向拉力的作用。4.试样可采用机加工试样或不经机加工的试样进行试验，钢筋试验一般采用不经机械加工的试样。试样的总长度取决于夹持方法，原则上Lt＞12d。在工地实际取样时，一般在钢筋上取至少0.5m。试样原始标距与原始横截面积有L0=k关系者称为比例试样。国际上使用的比例系数K的值为5.65（即L0=5.65=5=5d）。原始标距应不小于15mm。当试样横截面面积太小，以致采用比例系数K为5.65的值不能符合这一最小标距要求时，可以采用较高的值（优先采用11.3的值）或采用非比例试样。非比例试样其原始标距（L0）与其原始横截面积（S0）无关。5.试验步骤（1）试样原始横截面积（S0）的测定。测量时建议按照表7.16选用量具和测量装置。应根据测量的试样原始尺寸计算原始横截面面...
