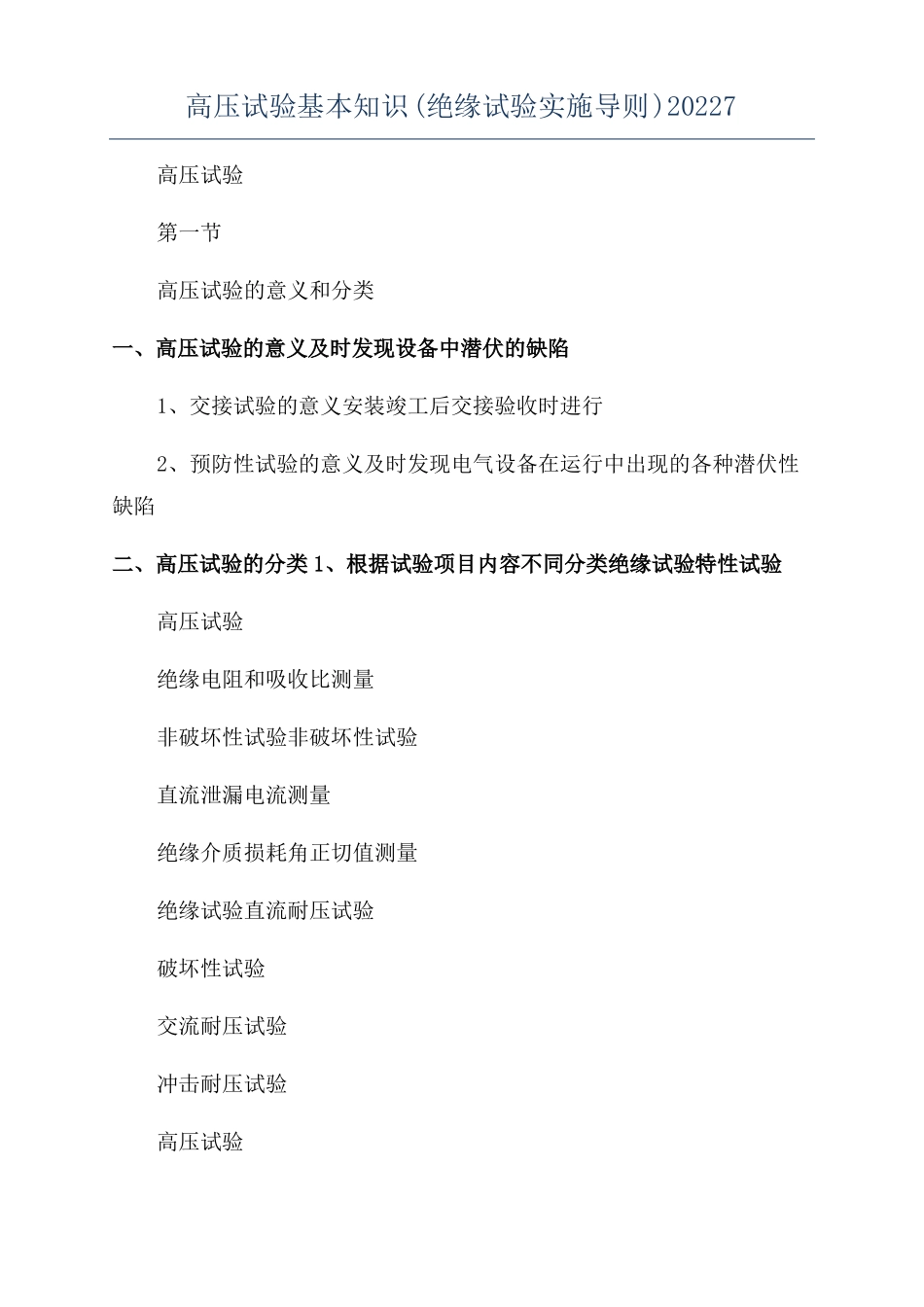

高压试验基本知识绝缘试验实施导则20227_第1页
1/8
高压试验基本知识绝缘试验实施导则20227_第2页
2/8

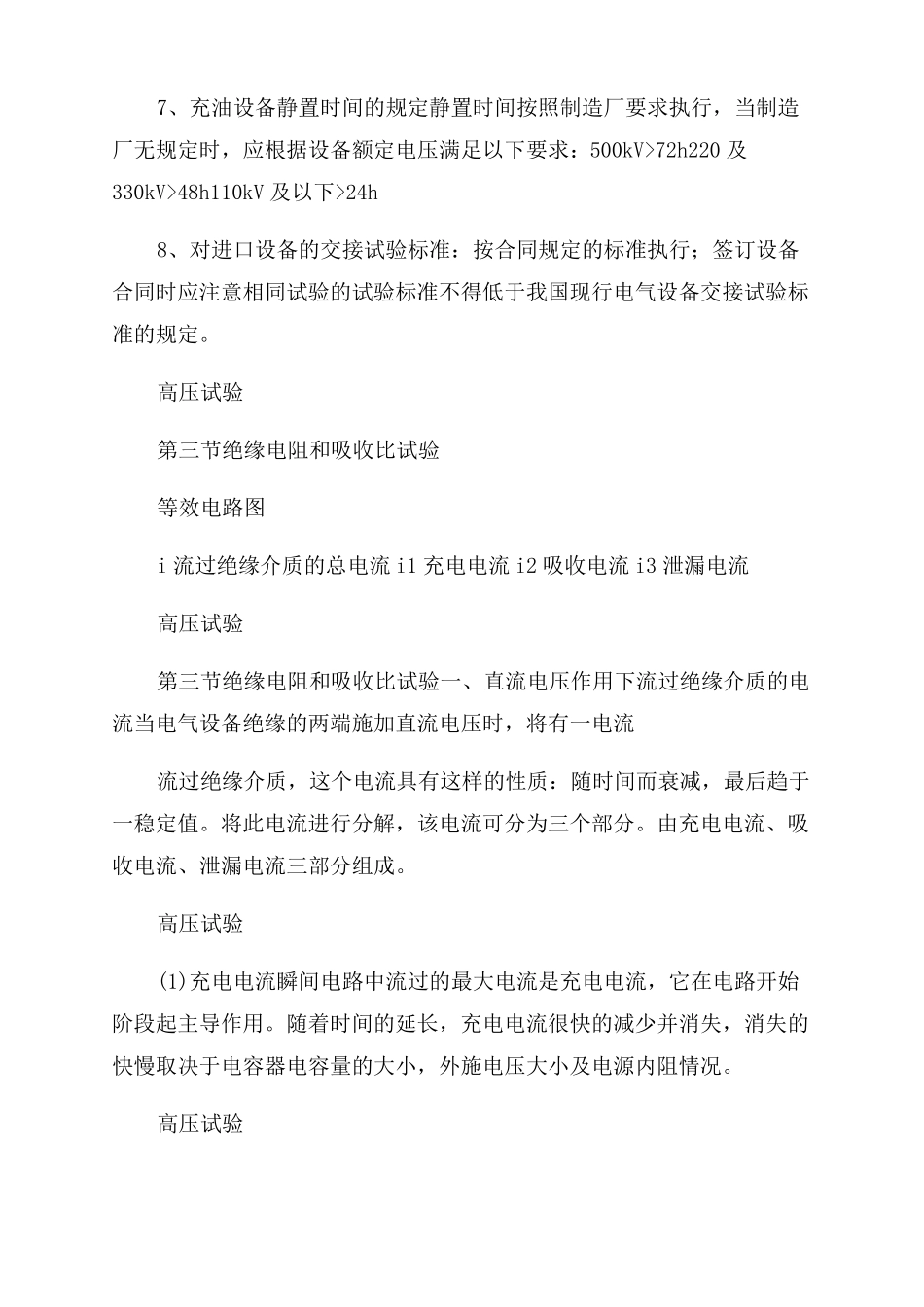

高压试验基本知识绝缘试验实施导则20227_第3页
3/8
高压试验基本知识(绝缘试验实施导则)20227高压试验第一节高压试验的意义和分类一、高压试验的意义及时发现设备中潜伏的缺陷1、交接试验的意义安装竣工后交接验收时进行2、预防性试验的意义及时发现电气设备在运行中出现的各种潜伏性缺陷二、高压试验的分类1、根据试验项目内容不同分类绝缘试验特性试验高压试验绝缘电阻和吸收比测量非破坏性试验非破坏性试验直流泄漏电流测量绝缘介质损耗角正切值测量绝缘试验直流耐压试验破坏性试验交流耐压试验冲击耐压试验高压试验2、根据实验目的任务不同分类(1)交接试验(2)预防性试验(3)其他试验:临时性试验、带电测量和在线监测第二节高压试验的总体要求一、试验工作的计划安排1、交接试验的计划安排2、预防性试验的安排计划严格按照《电力设备预防性试验规程》规定的试验周期安排试验计划。有些设备按具体需要,在规程允许的范围内缩短或延长试验周期;通常将同一设备的预防性试验尽量安排在相同季节。高压试验二、对于绝缘试验的总体要求1、对气候条件的要求被试品温度不应低于+5℃,空气相对湿度一般不高于80%2、对试验顺序的要求先非破坏性试验,后破坏性试验3、对试验电压极性的要求直流高压试验采用负极性接线4、电力设备的额定电压高于实际使用工作电压的试验电压确定(1)当采用额定电压较高的设备以加强绝缘时,按额定电压确定试验电压。(2)当采用额定电压较高的设备作代用设备时,应按照实际使用的工作电压确定试验电压。(3)为满足高海拔地区的要求而采用较高等级的设备时,应在安装地点按实际使用的额定工作电压确定其试验电压。高压试验5、非标准电压等级的电气设备试验电压的确定若未规定其交流耐压试验电压值,可根据试验规程中规定的相邻电压等级的同类设备按比例采用插入法记算出试验电压。6、连在一起的多个电气设备的绝缘试验的规定宜分开来单独试验7、充油设备静置时间的规定静置时间按照制造厂要求执行,当制造厂无规定时,应根据设备额定电压满足以下要求:500kV>72h220及330kV>48h110kV及以下>24h8、对进口设备的交接试验标准:按合同规定的标准执行;签订设备合同时应注意相同试验的试验标准不得低于我国现行电气设备交接试验标准的规定。高压试验第三节绝缘电阻和吸收比试验等效电路图i流过绝缘介质的总电流i1充电电流i2吸收电流i3泄漏电流高压试验第三节绝缘电阻和吸收比试验一、直流电压作用下流过绝缘介质的电流当电气设备绝缘的两端施加直流电压时,将有一电流流过绝缘介质,这个电流具有这样的性质:随时间而衰减,最后趋于一稳定值。将此电流进行分解,该电流可分为三个部分。由充电电流、吸收电流、泄漏电流三部分组成。高压试验(1)充电电流瞬间电路中流过的最大电流是充电电流,它在电路开始阶段起主导作用。随着时间的延长,充电电流很快的减少并消失,消失的快慢取决于电容器电容量的大小,外施电压大小及电源内阻情况。高压试验(2)吸收电流吸收电流也是随时间变化的。电源接通的瞬间,由于电场的建立,在电场的作用下介质产生了极化现象,在极化的过程中,电介质中电荷由随机排列转变成有规律顺序的排列,排列时电荷的运动所产生的电流称为吸收电流。这个电流同样随着时间的延长而逐步消失,消失的快慢取决于介质材料的不均匀程度和介质的结构性质。它随时间的衰减比充电电流慢得多,在充电电流之后起主导的便是吸收电流。高压试验(3)泄漏电流从电压建立的开始,它始终存在,一直不随时间变化与电源共存的电流,也被称为泄漏电流。在充电电流、吸收电流过后,它起主导作用。它的大小取决于介质的本身传递电流的能力区别:充电电流i1:无损耗极化电流,衰减特别迅速。吸收电流i2:有损耗极化电流,衰减缓慢。泄漏电流i3:大小与时间无关,不衰减,大小与绝缘内部是否受潮、表面是否清洁等因素有关。高压试验第三节绝缘电阻和吸收比试验等效电路图i流过绝缘介质的总电流i1充电电流i2吸收电流i3泄漏电流高压试验二、绝缘电阻、吸收比和极化指数1、绝缘电阻:、绝缘电阻:是电气设备绝缘层在直流电压作用下呈现的电阻值。R=U/i3(i3泄漏电流)现场普遍采用绝缘电阻表来测量。2、吸收比:、吸收比:是指60时的绝缘电...
