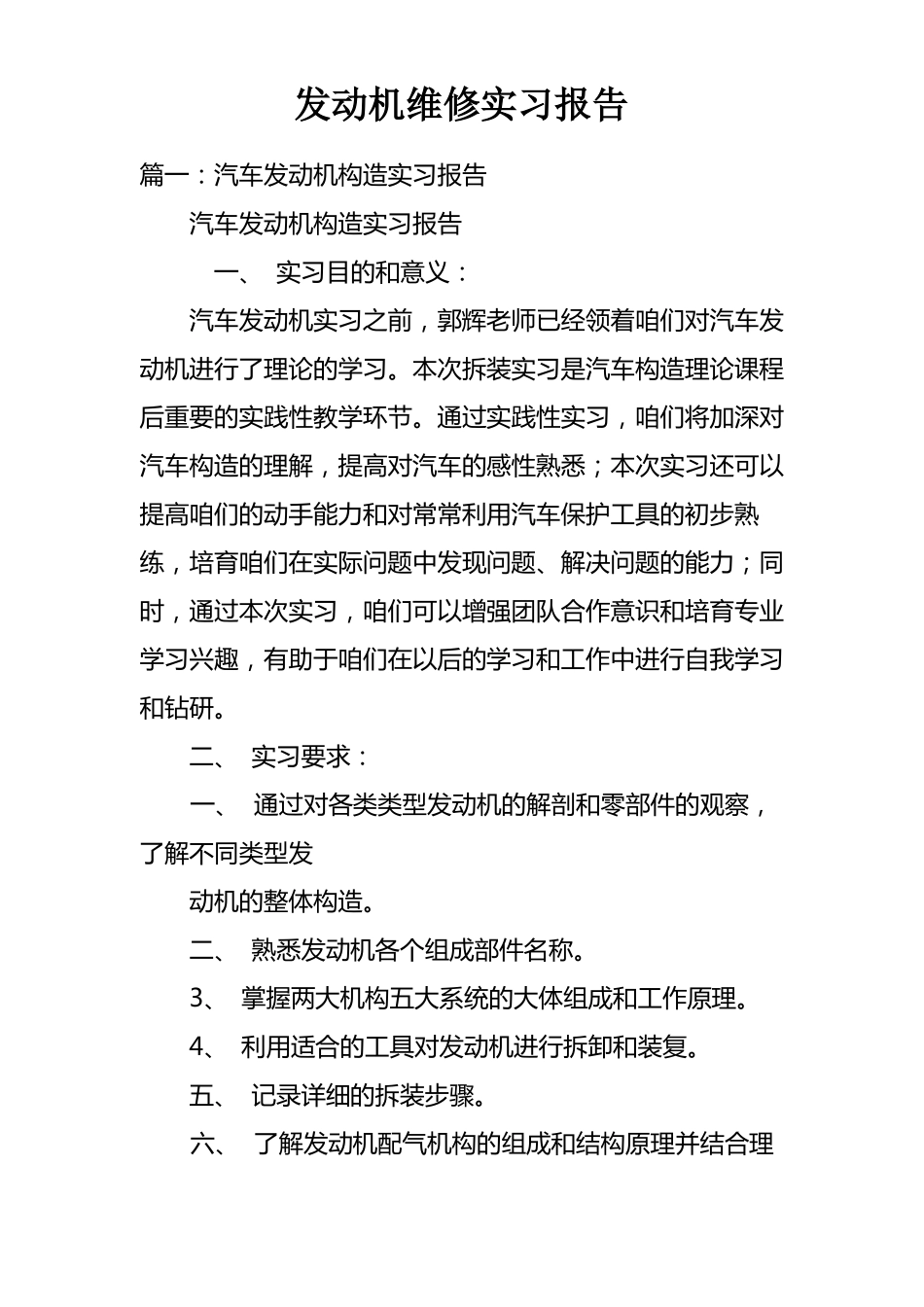

发动机维修实习报告篇一：汽车发动机构造实习报告汽车发动机构造实习报告一、实习目的和意义：汽车发动机实习之前，郭辉老师已经领着咱们对汽车发动机进行了理论的学习。本次拆装实习是汽车构造理论课程后重要的实践性教学环节。通过实践性实习，咱们将加深对汽车构造的理解，提高对汽车的感性熟悉；本次实习还可以提高咱们的动手能力和对常常利用汽车保护工具的初步熟练，培育咱们在实际问题中发现问题、解决问题的能力；同时，通过本次实习，咱们可以增强团队合作意识和培育专业学习兴趣，有助于咱们在以后的学习和工作中进行自我学习和钻研。二、实习要求：一、通过对各类类型发动机的解剖和零部件的观察，了解不同类型发动机的整体构造。二、熟悉发动机各个组成部件名称。3、掌握两大机构五大系统的大体组成和工作原理。4、利用适合的工具对发动机进行拆卸和装复。五、记录详细的拆装步骤。六、了解发动机配气机构的组成和结构原理并结合理解配气相位图。7、测量并记录发动机气缸套内直径的大小。八、通过对典型汽车发动机冷却系统和润滑系统的拆装，了解其工作原理并画出冷却水路循环系统和润滑系统的简图。三、实习设备：（1）典型直列式发动机，典型V型发动机，典型水平对置式发动机及转子发动机和相关零部件。（2）外径千分尺（精度0.01mm），内径气缸量表（精度0.01mm）。（3）相关汽车拆装工具一套。四、实习工作内容：这次底盘实习主要有五个内容，别离是汽车发动机整体构造熟悉和拆装、发动机的配气机构、曲轴连杆结构、汽油机冷却及润滑系统和发动机燃油供给系统。在整个实习进程中我都踊跃参与，作为本组的拆装场记，我细心记录每一个步骤，不懂的地方马上向老师同窗请教。一、发动机整体构造熟悉和拆装咱们小组本着由附件到主体、由上到下的拆卸思想对凯越V4发动机进行了拆装。咱们的拆装步骤如下：（1）发动机外部组件的拆装先拆下骨气门体，接着是燃油导轨和燃油压调节器，然后卸下EGR管、进气歧管、排气管、大循环水管、机油管及一些分电器和高压线圈。（2）整体结构的拆装a拆下汽缸盖面罩、皮带轮和正时齿轮面罩（侧边有支撑架）和水泵偏心齿轮（用大扳手）。b凸轮轴呈此刻咱们的眼前，咱们要凸轮轴轴承盖的方向，需要利用扭力扳手，卸下的顺序是先中间后两头，然后卸下皮带轮内部塑料支架和水泵偏心轮，然后抬下汽缸盖和气缸垫（注意气缸垫的安装方向）。c拆下油底壳和集滤器。d别离拆卸1,2,3，4缸的连杆的紧固螺母，卸下连杆轴承盖，注意连杆配对的记号，并按顺序记号。用橡胶锤子别离推出连杆组件，用手在气缸口接住并掏出活塞连杆组件，注意活塞安装方向。（3）拆卸发动机曲轴飞轮组a放松飞轮6个紧固螺钉，拆卸飞轮。b拆卸曲轴上支撑盖和曲轴。c抬下曲轴，再将主轴承盖及垫片按原状装回，并将固定螺钉拧入少量，注意曲轴推力轴承的定位及开口的安装方向。（4）发动机零部件的清洗清除发动机零部件的所有油泥和污垢，刮出气缸、汽缸盖及活塞积碳。（5）发动机的整体安装a依照发动机的拆卸的相反顺序安装所有零部件。b安装时注意：1）安装活塞连杆组件和曲轴飞轮组件时，应该特别注意彼此配合运动表面的高度清洁，注意涂抹机油；2）个彼此配对的零部件不能彼此调换，安装方向也要正确；3）各零件应按规定的力矩（具体数据参照指导书附录x0.8）和方式拧紧，而且按两到三次拧紧；4）活塞连杆组件装入气缸前，应利用专用工具将活塞环夹紧，再用螺丝刀的大头将活塞组件推入气缸；5）安装正时齿轮时，应注意使正时齿形带轮位置与机体记号对齐并与凸轮轴正时齿形带轮的位置配合正确；6）检查工具及安装桌面，确保没有零件遗漏，整理整理好工具。二、发动机的配气机构配气机构的功用是依照发动机的工作顺序和工作循环要求，按时开启和关闭各缸的进、排气门，使新气进入汽缸，废气从气缸排出。进入气缸内的新气量越多，发动机的动力性越好。在配气按不时，进、排气门要早开晚关，目的是为了进气充分，排气干净。发动机在冷态下，当气门处于关闭状态时，气门与传动件之间的间隙称为气门间隙。在发动机工作时，由于气门和挺柱，推杆等部件的受热膨胀，从而可能影响气门...
