JohnsonCook模型材料参数及来源VIP免费

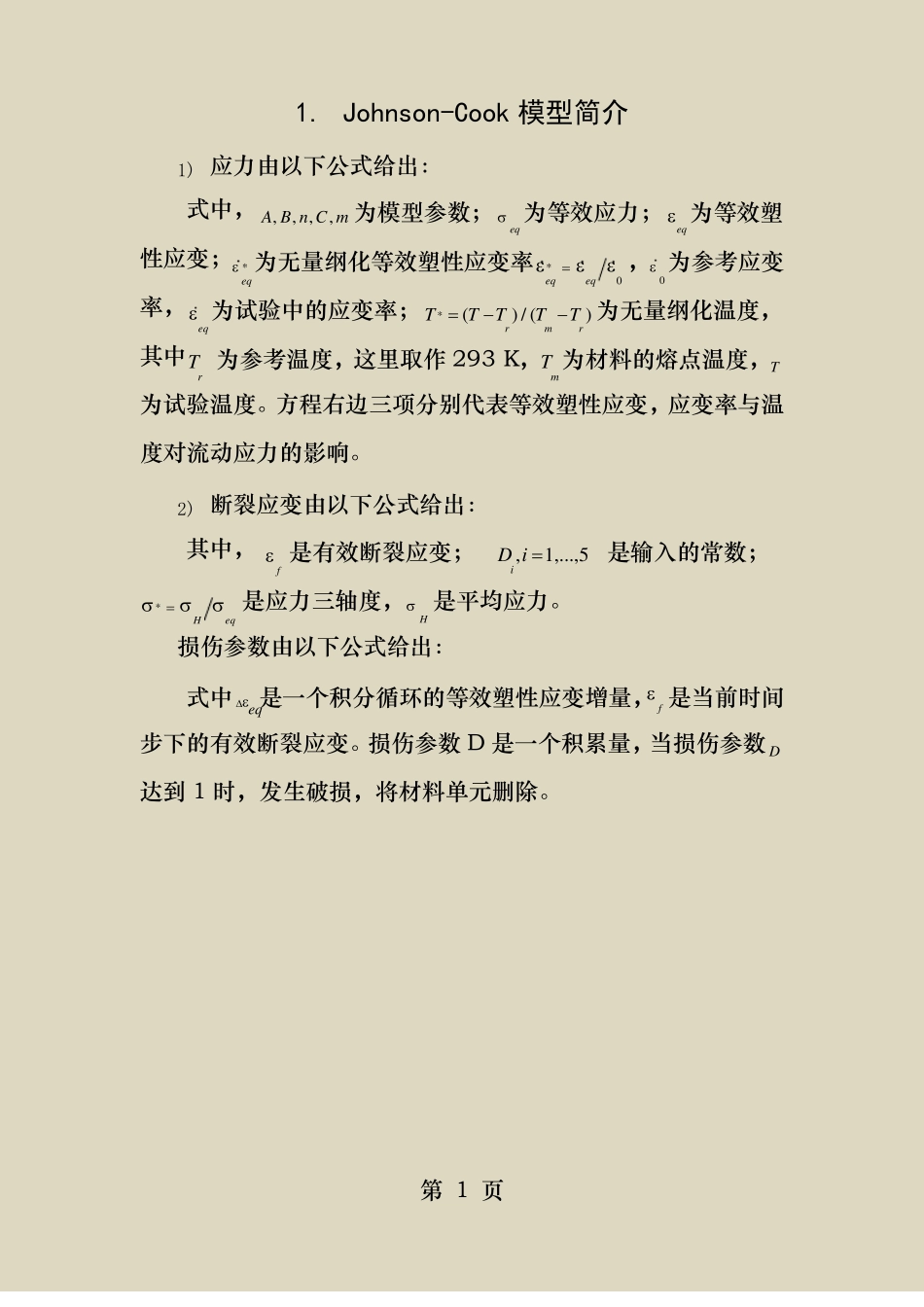

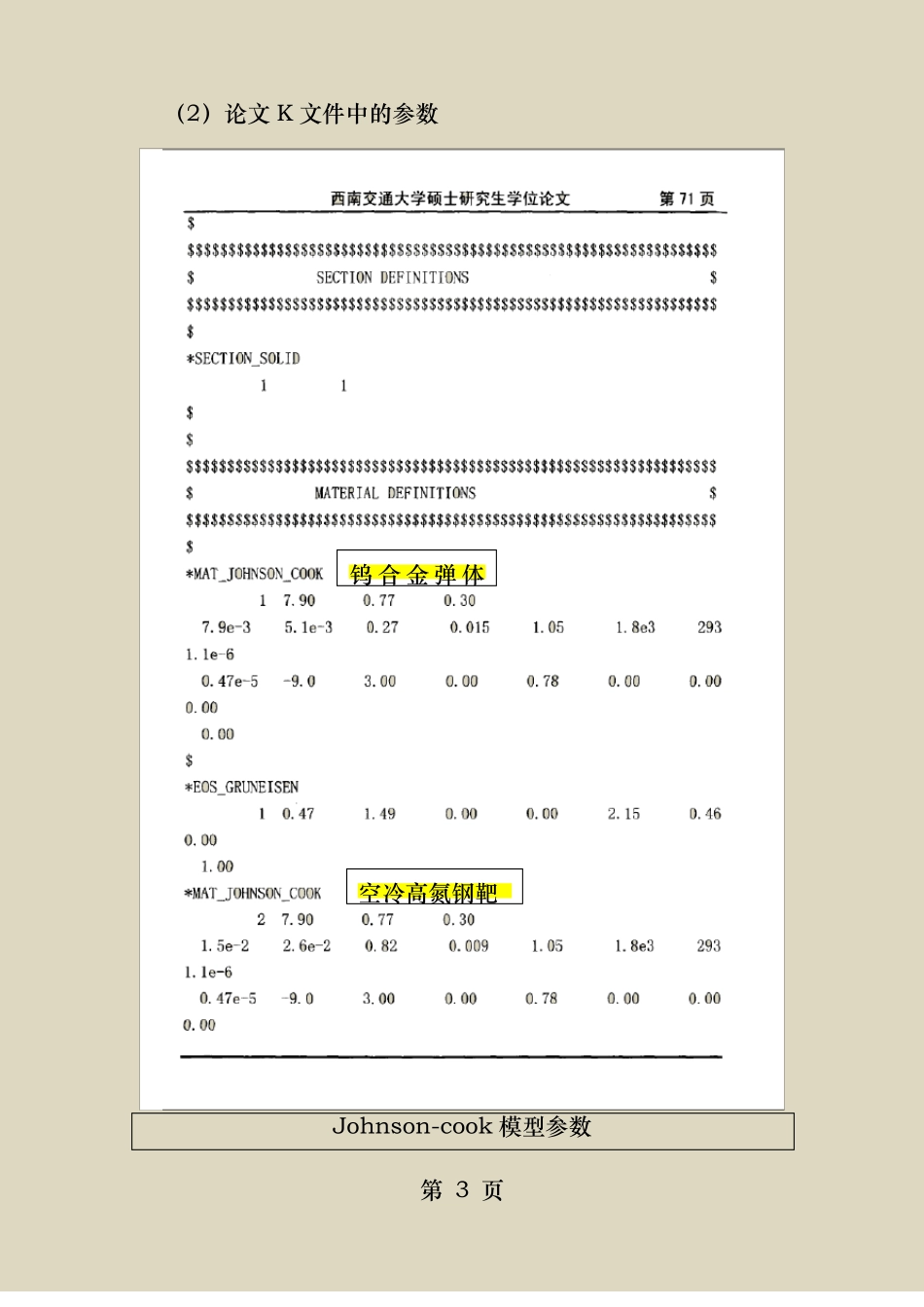

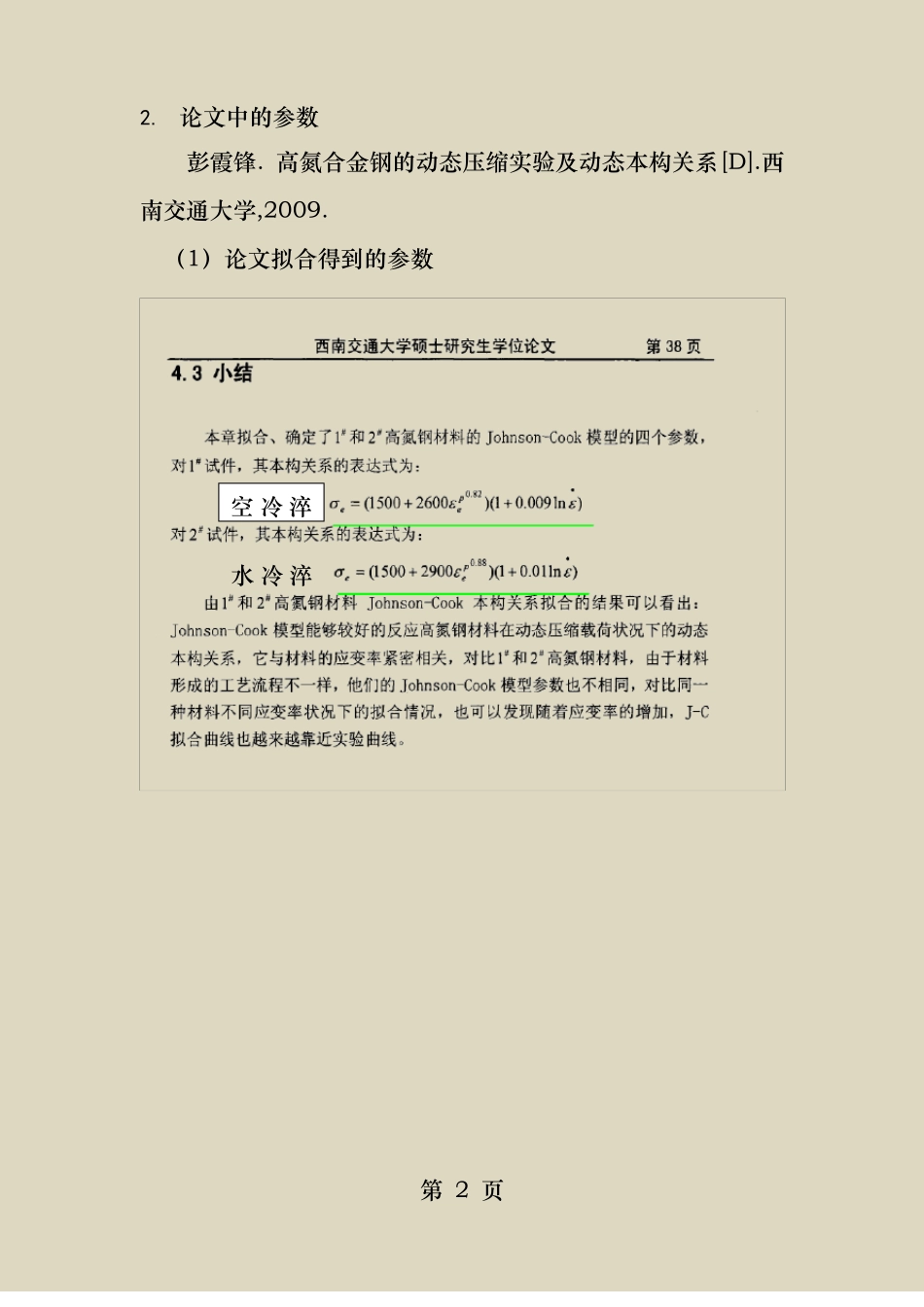

1.Johnson-Cook模型简介1)应力由以下公式给出：式中，A,B,n,C,m为模型参数；eq为等效应力；eq为等效塑**性应变；eq为无量纲化等效塑性应变率eqeq0，0为参考应变率，eq为试验中的应变率；T*(TTr)/(TmTr)为无量纲化温度，其中Tr为参考温度，这里取作293K，Tm为材料的熔点温度，T为试验温度。方程右边三项分别代表等效塑性应变，应变率与温度对流动应力的影响。2)断裂应变由以下公式给出：其中，f是有效断裂应变；Di,i1,...,5是输入的常数；*Heq是应力三轴度，H是平均应力。损伤参数由以下公式给出：f式中是一个积分循环的等效塑性应变增量，是当前时间eq步下的有效断裂应变。损伤参数D是一个积累量，当损伤参数D达到1时，发生破损，将材料单元删除。第1页2.论文中的参数彭霞锋.高氮合金钢的动态压缩实验及动态本构关系[D].西南交通大学,2009.（1）论文拟合得到的参数空冷淬水冷淬第2页（2）论文K文件中的参数钨合金弹体空冷高氮钢靶Johnson-cook模型参数第3页参数DENS(103kgm3)EX(1011Pa)NUXY(无单位)A(1011Pa)B(1011Pa)参数名称材料的密度剪切模量泊松比屈服应力参数硬化系数硬化指数应变率系数温度系数钨合金170.770.37.9e-35.1e-30.270.0151.051.8e32931.1e-60.47e-5-9300.78空冷高氮钢7.80.770.31.5e-22.6e-20.820.0091.051.8e32931.1e-60.47e-5-9300.78000.47n(无单位)C(无单位)m(无单位)MeltTemp(开尔融化温度文)RoomTemp(开尔环境温度文)EfP1SRSpecificHeat(无单位)FailStress(无单失效应力位)此参数影响材料D1(无单位)变形此参数影响材料D2(无单位)变形此参数影响材料D3(无单位)变形D4(无单位)D5(无单位)C(无单位)此参数影响材料0变形此参数影响材料0变形0.47第4页S1(无单位)S2(无单位)S3(无单位)GAMAO(无单位)A(无单位)E(0)(无单位)V(0)(无单位)1.49001.49002.150.4601Gruneisen系数2.15一阶体积修正系0.46数01第5页3.用此参数仿真与实验结果对比王猛.细晶钨合金穿甲弹芯侵彻机理分析及试验研究[D].南京理工大学,2013这篇论文中有用钨合金侵彻606装甲钢的实验数据，我们用相同的条件做仿真，对比仿真结果与实验结果，一次验证上述参数是否合理。如图所示；在着速分别为800m/s,950m/s与1210m/s情况下侵彻深度分别为14mm，23mm与42mm。图中红色为我们仿真的结果。由图可以看出我们的实验结果比论文中的结果偏小。但趋势与数量级还是符合的。另外论文中使用的是606装甲钢，而我们使用的是高氮钢。高氮钢的抗穿第6页甲能力略强于606装甲钢，顾认为我们的实验结果符合预期。这套参数是合理的。第7页
