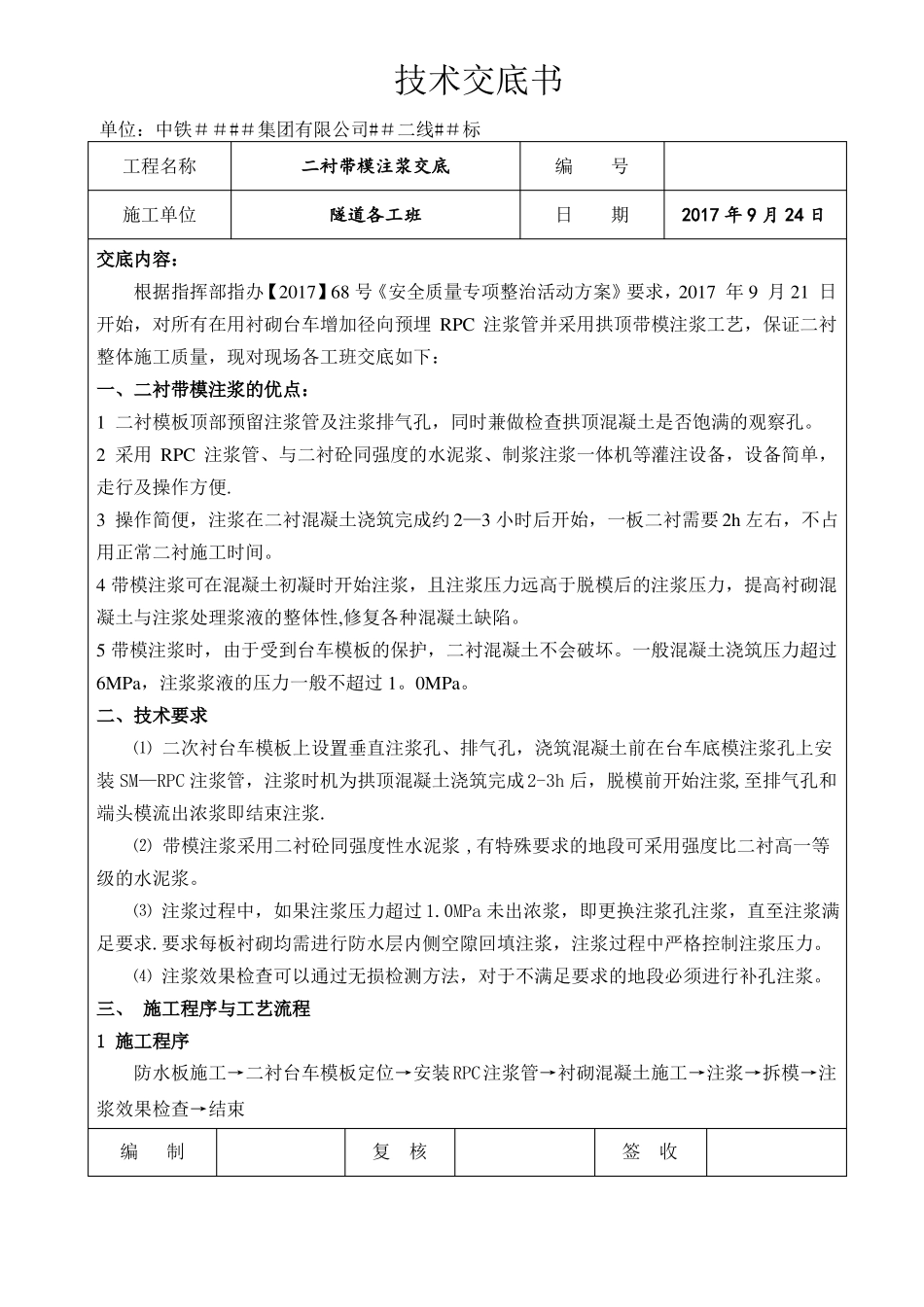

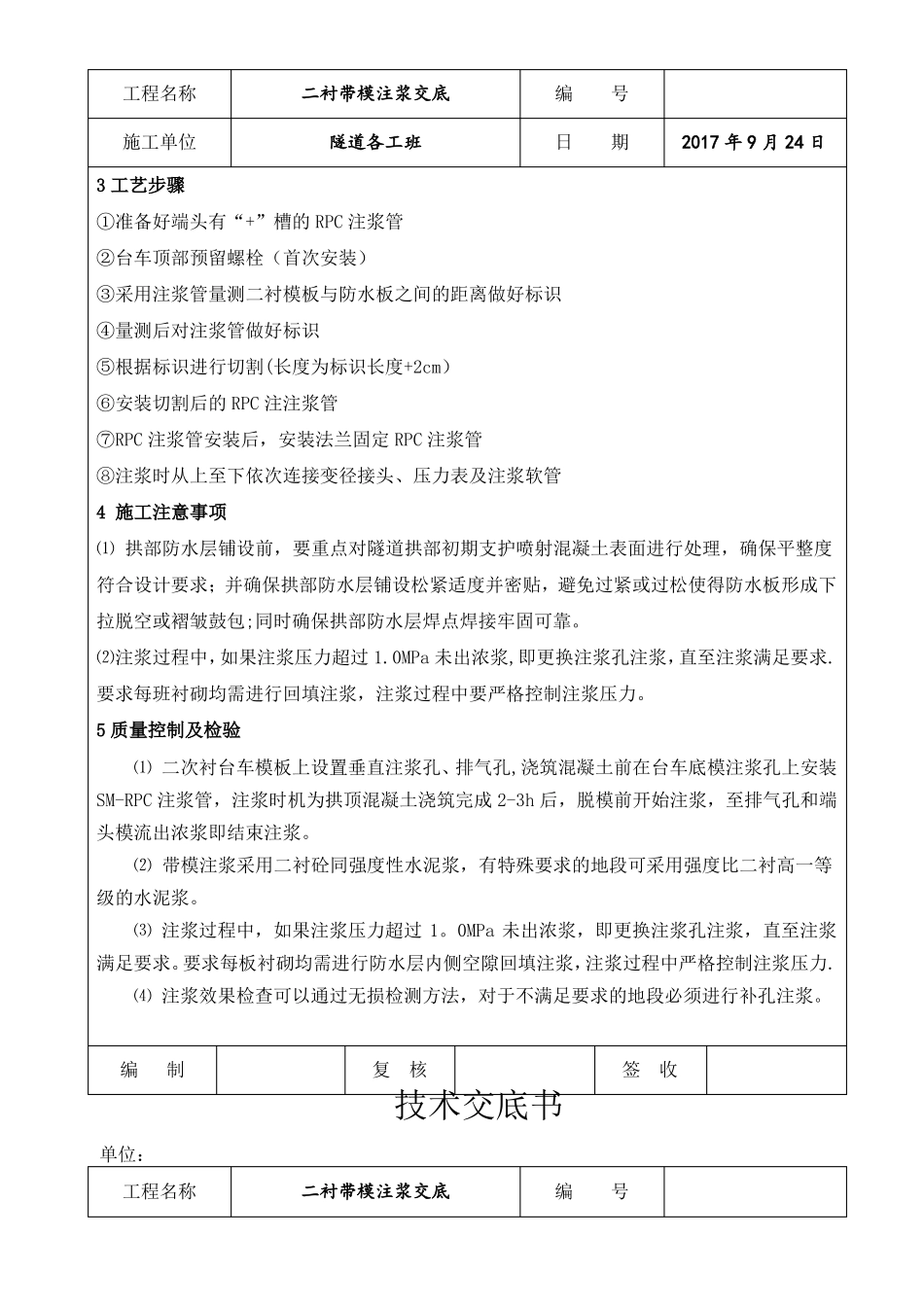

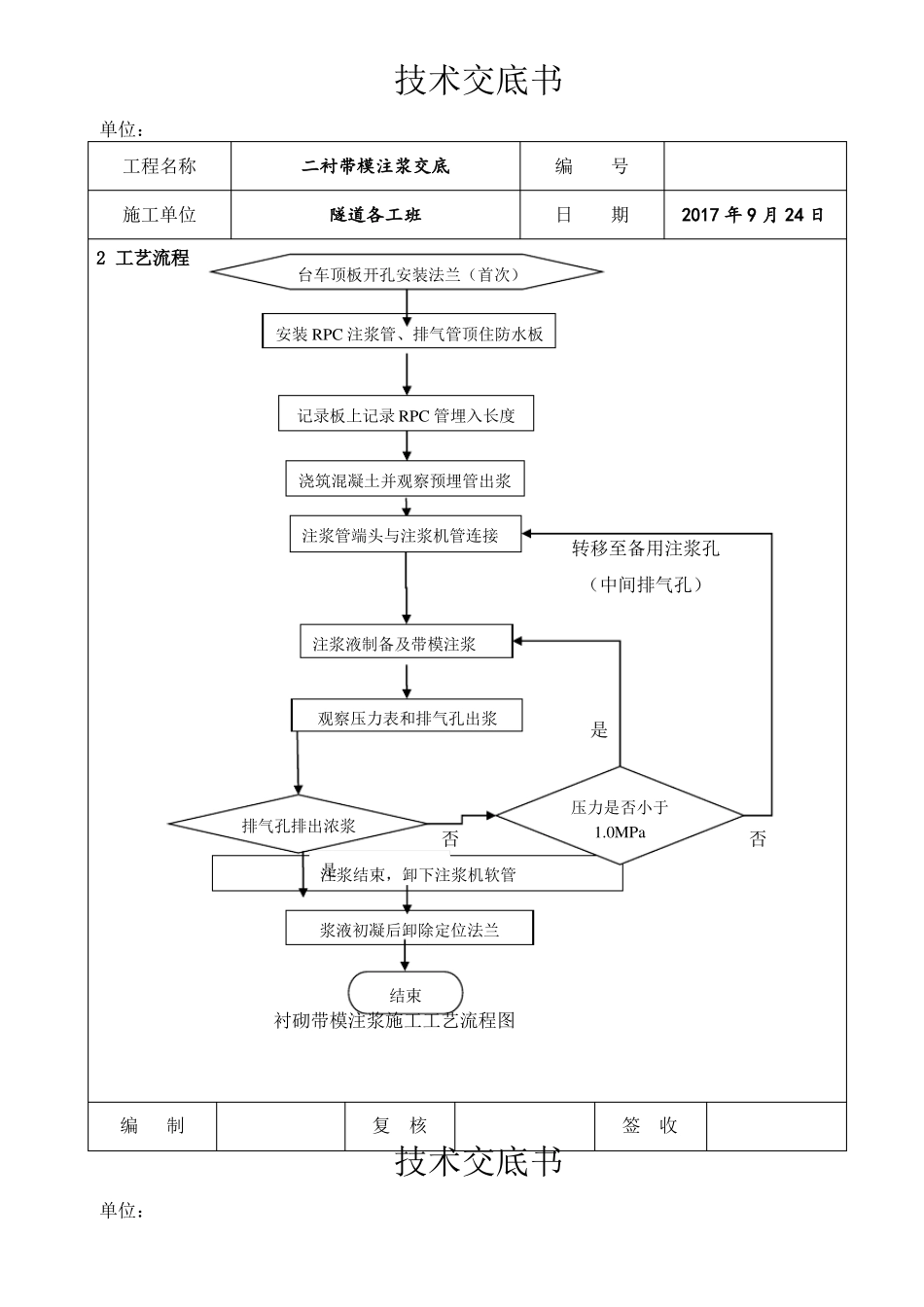

技术交底书单位：中铁＃＃#＃集团有限公司#＃二线#＃标工程名称施工单位交底内容：根据指挥部指办【2017】68号《安全质量专项整治活动方案》要求，2017年9月21日开始，对所有在用衬砌台车增加径向预埋RPC注浆管并采用拱顶带模注浆工艺，保证二衬整体施工质量，现对现场各工班交底如下：一、二衬带模注浆的优点：1二衬模板顶部预留注浆管及注浆排气孔，同时兼做检查拱顶混凝土是否饱满的观察孔。2采用RPC注浆管、与二衬砼同强度的水泥浆、制浆注浆一体机等灌注设备，设备简单，走行及操作方便.3操作简便，注浆在二衬混凝土浇筑完成约2—3小时后开始，一板二衬需要2h左右，不占用正常二衬施工时间。4带模注浆可在混凝土初凝时开始注浆，且注浆压力远高于脱模后的注浆压力，提高衬砌混凝土与注浆处理浆液的整体性,修复各种混凝土缺陷。5带模注浆时，由于受到台车模板的保护，二衬混凝土不会破坏。一般混凝土浇筑压力超过6MPa，注浆浆液的压力一般不超过1。0MPa。二、技术要求⑴二次衬台车模板上设置垂直注浆孔、排气孔，浇筑混凝土前在台车底模注浆孔上安装SM—RPC注浆管，注浆时机为拱顶混凝土浇筑完成2-3h后，脱模前开始注浆,至排气孔和端头模流出浓浆即结束注浆.⑵带模注浆采用二衬砼同强度性水泥浆,有特殊要求的地段可采用强度比二衬高一等级的水泥浆。⑶注浆过程中，如果注浆压力超过1.0MPa未出浓浆，即更换注浆孔注浆，直至注浆满足要求.要求每板衬砌均需进行防水层内侧空隙回填注浆，注浆过程中严格控制注浆压力。⑷注浆效果检查可以通过无损检测方法，对于不满足要求的地段必须进行补孔注浆。三、施工程序与工艺流程1施工程序防水板施工→二衬台车模板定位→安装RPC注浆管→衬砌混凝土施工→注浆→拆模→注浆效果检查→结束编制复核签收二衬带模注浆交底隧道各工班编号日期2017年9月24日单位：技术交底书二衬带模注浆交底隧道各工班台车顶板开孔安装法兰（首次）工程名称施工单位2工艺流程编号日期2017年9月24日安装RPC注浆管、排气管顶住防水板记录板上记录RPC管埋入长度浇筑混凝土并观察预埋管出浆注浆管端头与注浆机管连接转移至备用注浆孔（中间排气孔）是排气孔排出浓浆压力是否小于1.0MPa观察压力表和排气孔出浆注浆液制备及带模注浆否否结束是注浆结束，卸下注浆机软管浆液初凝后卸除定位法兰衬砌带模注浆施工工艺流程图编制复核签收单位：技术交底书工程名称施工单位3工艺步骤①准备好端头有“+”槽的RPC注浆管②台车顶部预留螺栓（首次安装）③采用注浆管量测二衬模板与防水板之间的距离做好标识④量测后对注浆管做好标识⑤根据标识进行切割(长度为标识长度+2cm）⑥安装切割后的RPC注注浆管⑦RPC注浆管安装后，安装法兰固定RPC注浆管⑧注浆时从上至下依次连接变径接头、压力表及注浆软管4施工注意事项⑴拱部防水层铺设前，要重点对隧道拱部初期支护喷射混凝土表面进行处理，确保平整度符合设计要求；并确保拱部防水层铺设松紧适度并密贴，避免过紧或过松使得防水板形成下拉脱空或褶皱鼓包;同时确保拱部防水层焊点焊接牢固可靠。⑵注浆过程中，如果注浆压力超过1.0MPa未出浓浆,即更换注浆孔注浆，直至注浆满足要求.要求每班衬砌均需进行回填注浆，注浆过程中要严格控制注浆压力。5质量控制及检验⑴二次衬台车模板上设置垂直注浆孔、排气孔,浇筑混凝土前在台车底模注浆孔上安装SM-RPC注浆管，注浆时机为拱顶混凝土浇筑完成2-3h后，脱模前开始注浆，至排气孔和端头模流出浓浆即结束注浆。⑵带模注浆采用二衬砼同强度性水泥浆，有特殊要求的地段可采用强度比二衬高一等级的水泥浆。⑶注浆过程中，如果注浆压力超过1。0MPa未出浓浆，即更换注浆孔注浆，直至注浆满足要求。要求每板衬砌均需进行防水层内侧空隙回填注浆，注浆过程中严格控制注浆压力.⑷注浆效果检查可以通过无损检测方法，对于不满足要求的地段必须进行补孔注浆。编制复核签收二衬带模注浆交底隧道各工班编号日期2017年9月24日单位：技术交底书二衬带模注浆交底编号工程名称施工单位四、安全及环保要求4.1安全要求⑴建立完善施工安全保证体系,加强施工作业中的安全检查，确保作业标准化、规范化。⑵为保证施...
