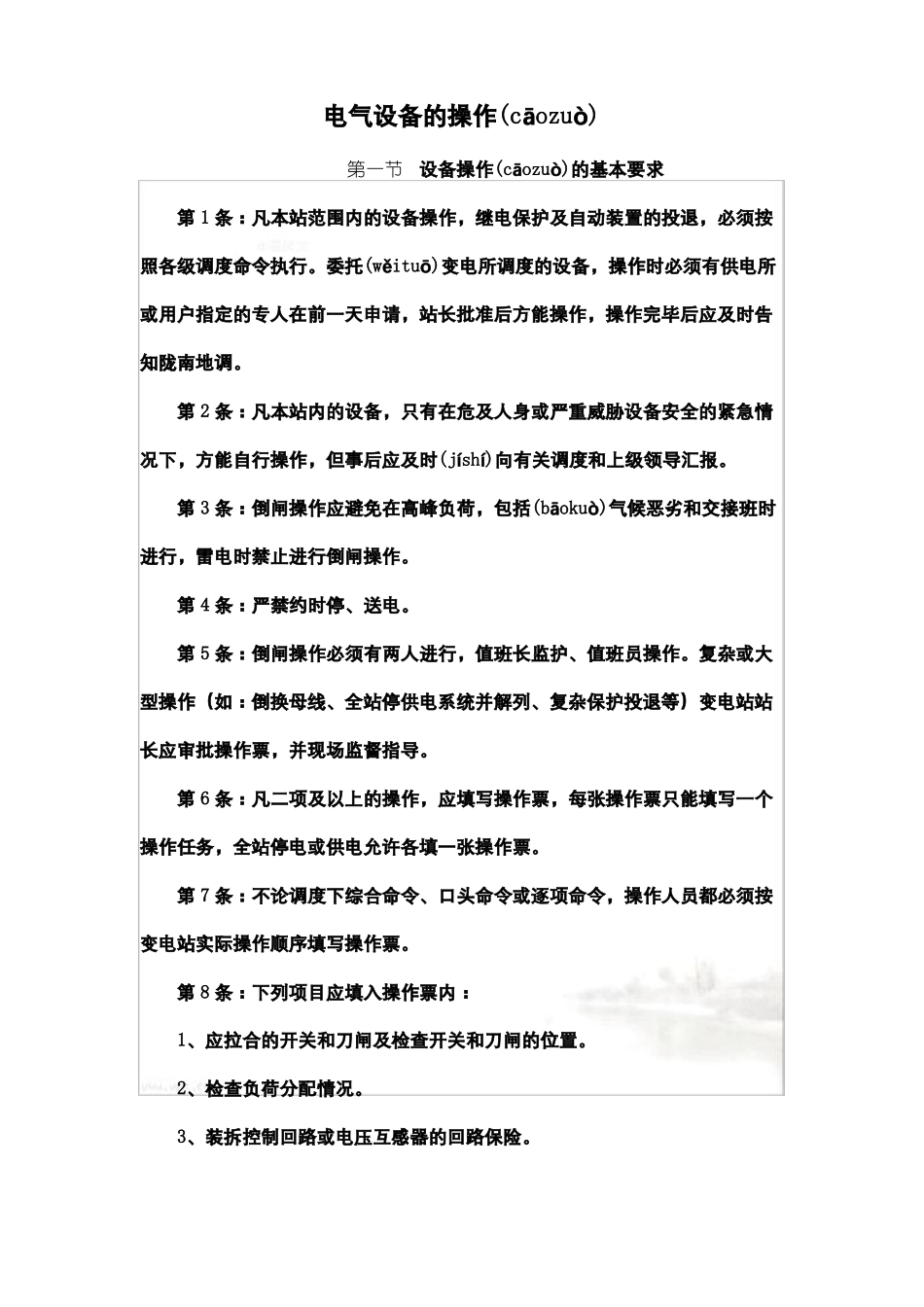

电气设备的操作电气设备的操作电气设备的操作第一节设备操作的基本要求第1条：凡本站范围内的设备操作，继电保护及自动装置的投退，必须按照各级调度命令执行。委托变电所调度的设备，操作时必须有供电所或用户指定的专人在前一天申请，站长批准后方能操作，操作完毕后应及时告知陇南地调。第2条：凡本站内的设备，只有在危及人身或严重威胁设备安全的紧急情况下，方能自行操作，但事后应及时向有关调度和上级领导汇报。第3条：倒闸操作应避免在高峰负荷，包括气候恶劣和交接班时进行，雷电时禁止进行倒闸操作。第4条：严禁约时停、送电。第5条：倒闸操作必须有两人进行，值班长监护、值班员操作。复杂或大型操作（如：倒换母线、全站停供电系统并解列、复杂保护投退等）变电站站长应审批操作票，并现场监督指导。第6条：凡二项及以上的操作，应填写操作票，每张操作票只能填写一个操作任务，全站停电或供电允许各填一张操作票。第7条：不论调度下综合命令、口头命令或逐项命令，操作人员都必须按变电站实际操作顺序填写操作票。第8条：下列项目应填入操作票内：1、应拉合的开关和刀闸及检查开关和刀闸的位置。2、检查负荷分配情况。3、装拆控制回路或电压互感器的回路保险。4、退保护或自动装置的压板、跨线、特殊专用保护检查项目。5、验电。6、装拆接地线。7、在操作中需要调度或用户同意的项目。第9条：下列各项操作可以不填操作票内：1、事故、障碍处理。2、单项任务操作。3、拉开一组接地刀闸或拆除全站仅有的一组接地线。4、在停运设备上进行电气及保护联动试验的操作。5、寻找接地故障的操作。6、上述操作必须作好记录，及时汇报有关调度。第10条：进行倒闸操作的步骤：1、值班长接令时，互报单位、姓名。接完操作命令，必须复诵一遍，无误后记入有关记录薄内。2、作人参考有关典型操作票，核对模拟图填写操作票后，由监护人审核共同签字，然后在模拟图上试操作。3、带齐必须的操作工具到现场后，由操作人和监护人共同核对实际的设备位置，无误后记录开始操作时间。4、护人按操作票顺序认真唱票，操作人手指设备编号复诵一遍监护人确认无误时说“对，执行”，操作人方可操作。5、每操作完一项，立即检查，并由监护人在该项和检查内容左边打上红色“√”，不得在全部操作完成后补打记号。6、操作中发现疑问时，应立即停止操作，不准擅自更改操作顺序及操作内容，待再次核对模拟图或询问调度，弄清楚后再继续进行操作。7、操作项目完成后，记录操作终了时间，靠操作项目最后一行下划横线及折线终止符，靠操作票最后一项加盖“已执行(zhíxíng)”图章，并立即向调度汇报。第11条：变电站应建立各种运行方式下的设备典型操作票。经变电工区组织有关人员审核，以作填写操作票的依据；当主接线或二次回路接线改动时，典型操作票应根据设备实际情况及时作相应的改动或补充。第12条：操作票填写顺序不得颠倒，字迹应端正清楚，不得严重涂改。第二节倒闸操作的顺序第1条：设备的停送电操作顺序1、备停电时，应先断开关，后拉刀闸，送电时与此相反。2、电源辐射线路停电时，应由负荷侧逐步向电源侧停电，送电时与此相反。3、电时，应先拉负荷侧开关。送电时先合上主变压器110kv中性点接地刀闸，再合上电源侧开关。送电正常后，根据运行方式决定是否断开110kv中性点接地刀闸。4、对于环网线路，多侧电源的变压器送电，应根据调度命令或各站典型操作票进行。第2条：刀闸操作顺序1、电线路刀闸：拉闸时：先拉负荷侧，后拉电源侧。合闸时：先合电源侧，后合负荷侧。2、母联或旁母刀闸：拉闸时：先拉不带电(dàidiàn)侧，后拉带电侧。合闸时：先合带电(dàidiàn)侧，后合不带电侧。3、1#、2#主变运行(yùnxíng)，中低压侧倒负荷时刀闸：拉闸时：先拉变压器侧，后拉母线侧。合闸时：先合母线侧，后合变压器侧。4、单台变压器中低压侧倒负荷时刀闸：拉闸时：先拉母线侧，后拉变压器侧。合闸时：先合变...
