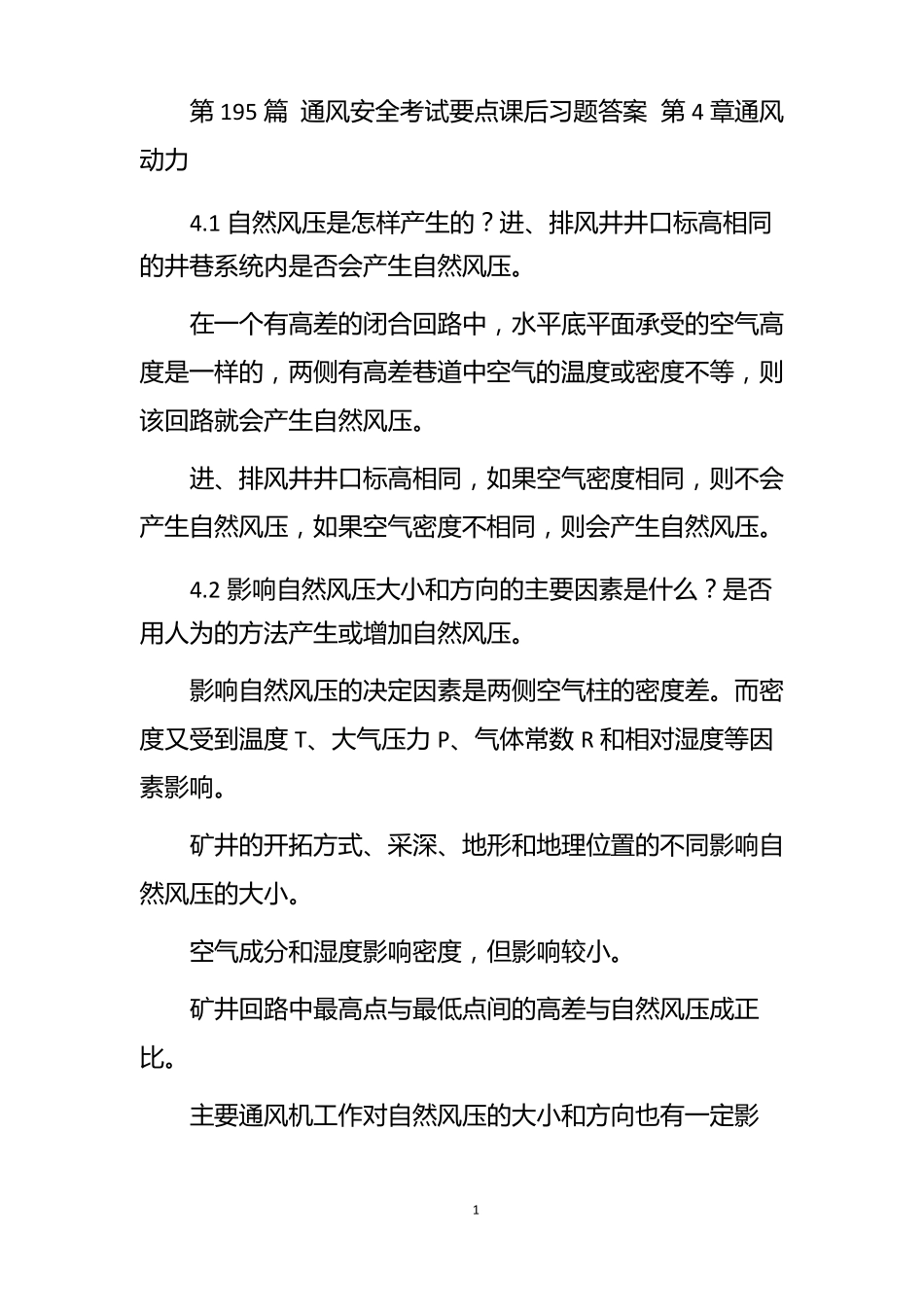

第195篇通风安全考试要点课后习题答案第4章通风动力4.1自然风压是怎样产生的？进、排风井井口标高相同的井巷系统内是否会产生自然风压。在一个有高差的闭合回路中，水平底平面承受的空气高度是一样的，两侧有高差巷道中空气的温度或密度不等，则该回路就会产生自然风压。进、排风井井口标高相同，如果空气密度相同，则不会产生自然风压，如果空气密度不相同，则会产生自然风压。4.2影响自然风压大小和方向的主要因素是什么？是否用人为的方法产生或增加自然风压。影响自然风压的决定因素是两侧空气柱的密度差。而密度又受到温度T、大气压力P、气体常数R和相对湿度等因素影响。矿井的开拓方式、采深、地形和地理位置的不同影响自然风压的大小。空气成分和湿度影响密度，但影响较小。矿井回路中最高点与最低点间的高差与自然风压成正比。主要通风机工作对自然风压的大小和方向也有一定影1响。4.3如图4-1-1所示井巷系统，当井巷中空气流动时，2、3两点的绝对静压力之差是否等于自然风压。为什么。4-4如图（4-4）所示的井巷系统，各点空气的物理参数如下表，求该系统的自然风压。2风流流动用能量方程分析Ht2=ht3Ht2=hv2+F2+密度g2Ht3=hv3+f3+密度g2+200所以两点的绝对静压力不同。4-5主要通风机附属装置各有什么作用。设计和施工时应符合哪些要求。1.风硐：是连接风机和井筒的一段巷道。要求：1.断面适当增大。2.转弯平缓，成圆弧形。3.风井与风硐的连接处应精心设计，风硐的长度尽量缩短，减少局部阻力。4.风硐直线部分要有一定坡度，以利流水T。5.风硐应安装测定风流压力的测压管。6.施工时应使其壁面光滑，风门要严密，使漏风量小。2.扩散器：风机出口外接一定长度、断面逐渐扩大的构筑物。作用：降低出口速压以提高风机静压。要求：1.小型离心式通风机的扩散器由金属板焊接而成。扩散器扩散角不宜扩大，阻止脱。2.出口处断面与入口处断面之比约为3-4.3.扩散器四面张角大小应视风流从叶片出口的绝对速度3方向而定。4.大型离心式通风机和大中型轴流式通风机的外接扩散器，一般用砖和混凝土砌筑。5.其余各部分尺寸应根据风机类型、结构、尺寸和空气动力学特性等具体情况而定。总的原则是扩散器阻力小，出口动压小，并且无回流。.3.防爆门斜井井口安设防爆门。作用：当井下一旦发生瓦斯或煤尘爆炸时，防爆门受高压气浪的冲击作用，自动打开，以保护主要通风机免受毁坏。在正常情况下它是气密的，以防止风流短路。防爆门应设计合理，结构严肃，维护良好，动作可靠。4-6什么叫通风机的工况点。如何用图解法求单一工作或联合工作通风机的工况点，举例说明之。当风速以某一转速在风阻R的管网上工作时，可测算出一组工作参数：风压H/风量q,功率N和效率.这就是该风机在管网风阻为R时的工况点。工况点是风机在某一特定转速和工作风阻条件下的工作参数。图解法：当管网上只有一台通风机工作时，只要在风机风压特性（H-q)曲线的坐标上，按相同比例做出工作管网的风阻曲线，与风压曲线的交点之坐标，即为通风机的工作风压和风量。通过交点做Q轴垂线，与N-q和效率风量曲线相交。交点的纵坐标即为风机的轴功率N和效率.图解法的理论4依据是：风机风压特性曲线的函数为H=f(q).管网风阻特性（或称阻力特性）曲线函数是h=rq2,风机风压H是用以克服阻力h，,H=h,因此两曲线的交点，即两方程的联立解。适用图解法的前提是风压与其所克服的阻力相对应。举例：抽出式通风矿井（安有外接扩散器）。如已知通风机装置静压特性曲线H-q，则对应地要用矿井系统总风阻R(包括风硐/风阻）做风阻特性曲线。4-7试述通风机串联或并联工作的目的及其适用条件。当管网的阻力变大到使一台风机不能保证按需供风，有必要利用两台或两台以上风机进行联合工作，以达到增加风量的目的。风机串联工作适用条件：因风阻大而风量不足的管网。。风压特性曲线相同的风机串联工作较好。风机并联工作适用条件：1.管网风阻小，但因风机能力小导致风量不足的情况。2.风压相同的风机并联运行较好。4-8利用图4-4-6推算转速，时4-72-11N016离心式通风机的个体特性曲线。54-9某矿抽出式通风，主要通风机型号为4-72-11N016型，转速n=630r/min，矿...
