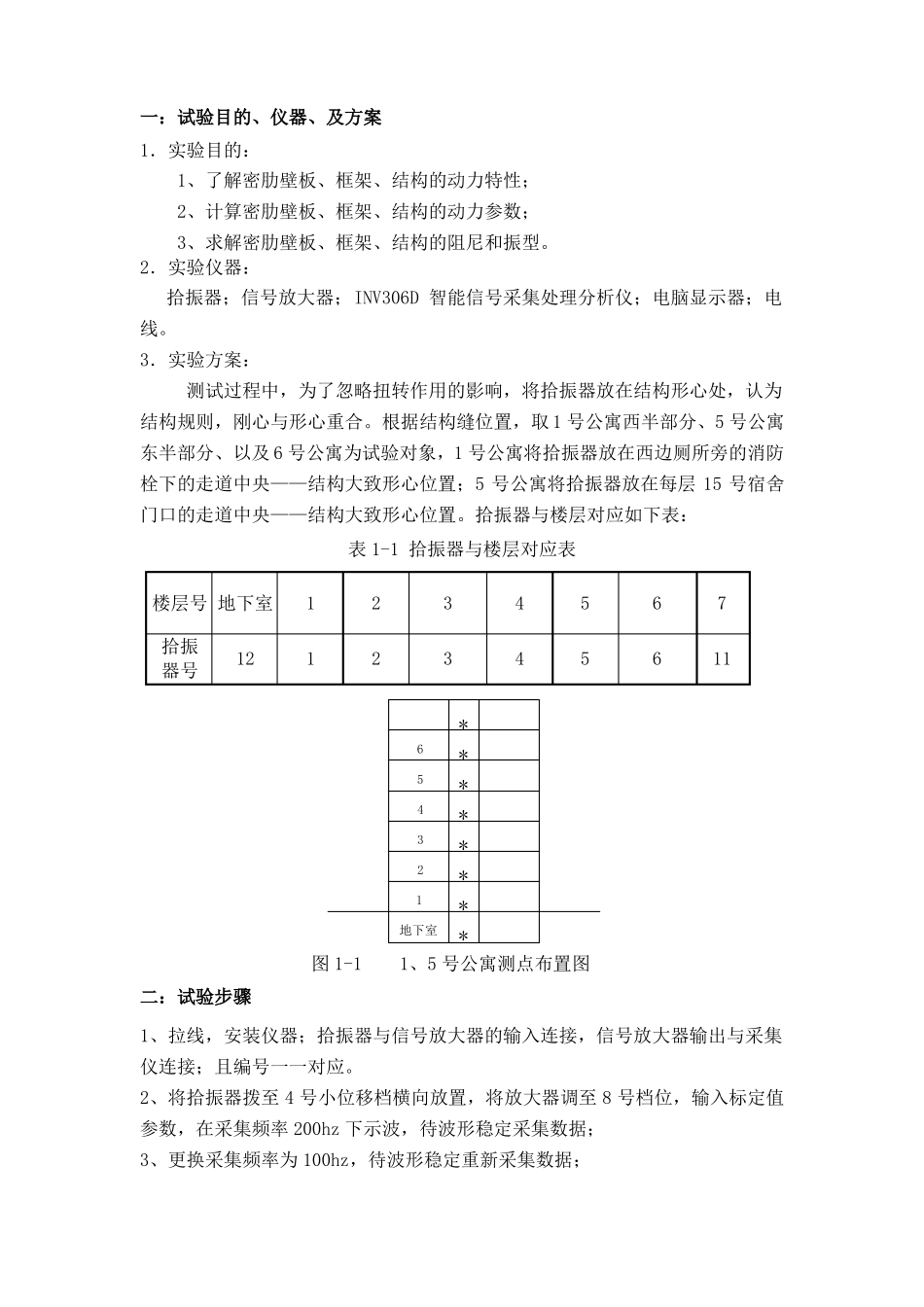

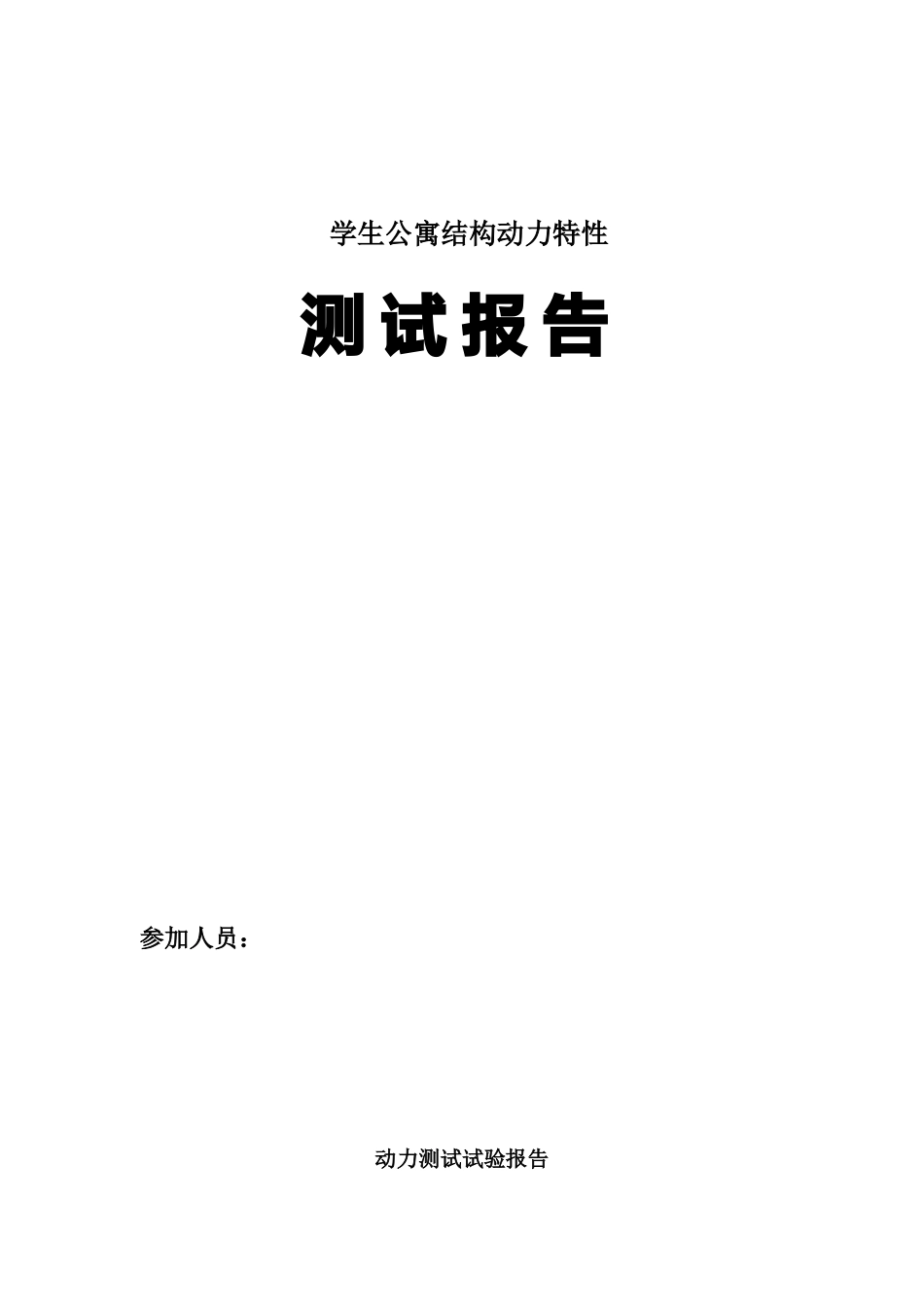

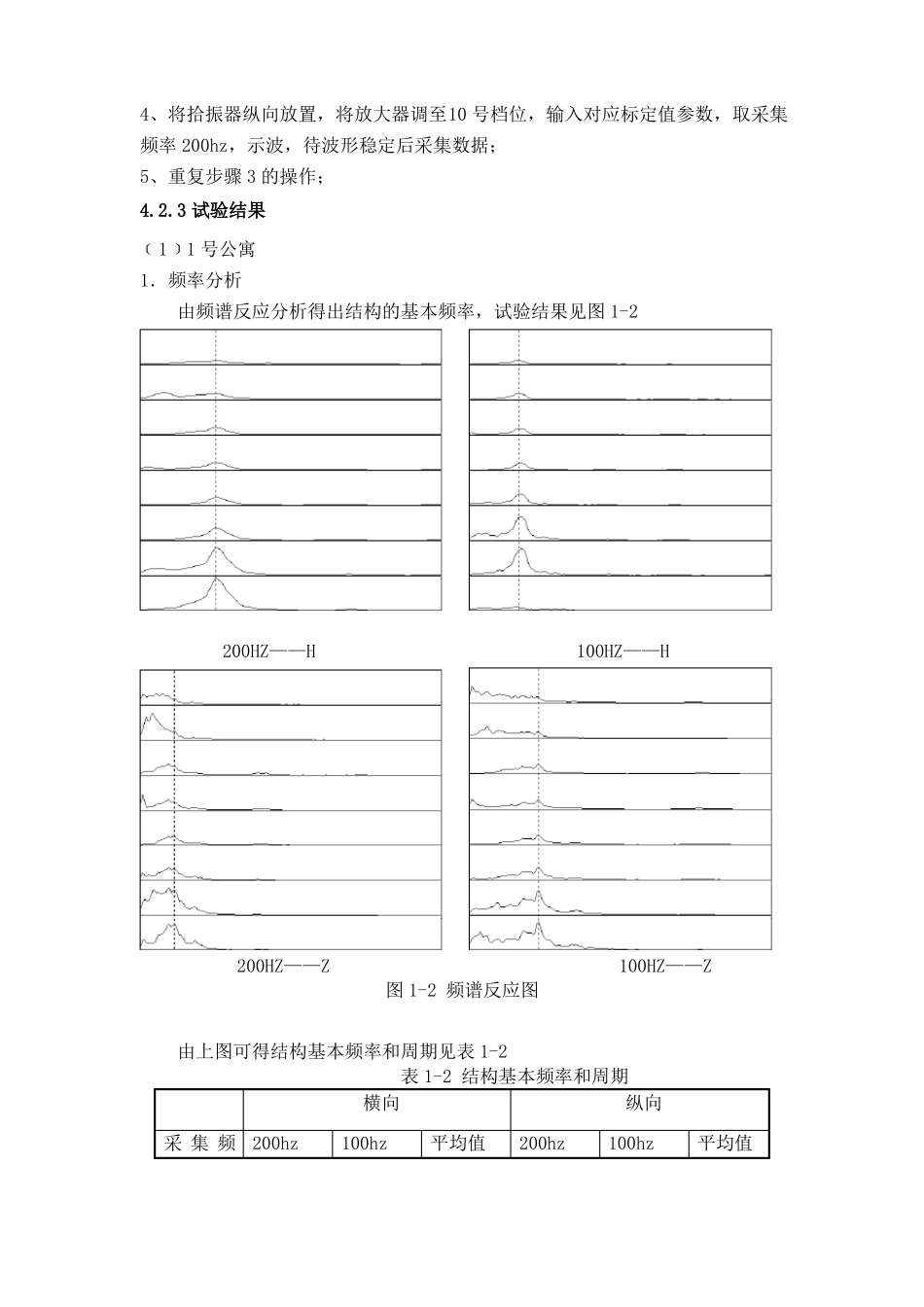

学生公寓结构动力特性参加人员：测试报告动力测试试验报告一：试验目的、仪器、及方案1．实验目的：1、了解密肋壁板、框架、结构的动力特性；2、计算密肋壁板、框架、结构的动力参数；3、求解密肋壁板、框架、结构的阻尼和振型。2．实验仪器：拾振器；信号放大器；INV306D智能信号采集处理分析仪；电脑显示器；电线。3．实验方案：测试过程中，为了忽略扭转作用的影响，将拾振器放在结构形心处，认为结构规则，刚心与形心重合。根据结构缝位置，取1号公寓西半部分、5号公寓东半部分、以及6号公寓为试验对象，1号公寓将拾振器放在西边厕所旁的消防栓下的走道中央——结构大致形心位置；5号公寓将拾振器放在每层15号宿舍门口的走道中央——结构大致形心位置。拾振器与楼层对应如下表：表1-1拾振器与楼层对应表楼层号地下室拾振器号12112233445566711*654321地下室*******图1-11、5号公寓测点布置图二：试验步骤1、拉线，安装仪器；拾振器与信号放大器的输入连接，信号放大器输出与采集仪连接；且编号一一对应。2、将拾振器拨至4号小位移档横向放置，将放大器调至8号档位，输入标定值参数，在采集频率200hz下示波，待波形稳定采集数据；3、更换采集频率为100hz，待波形稳定重新采集数据；4、将拾振器纵向放置，将放大器调至10号档位，输入对应标定值参数，取采集频率200hz，示波，待波形稳定后采集数据；5、重复步骤3的操作；4.2.3试验结果﹝1﹞1号公寓1．频率分析由频谱反应分析得出结构的基本频率，试验结果见图1-2200HZ——H100HZ——H200HZ——Z100HZ——Z图1-2频谱反应图由上图可得结构基本频率和周期见表1-2表1-2结构基本频率和周期横向纵向采集频200hz100hz平均值200hz100hz平均值率结构频2.733率（hz）周期(s)0.3662．阻尼2.7350.3662.7340.3663.7100.2703.8100.2623.7150.266由FFT分析得结构阻尼。见图1-3和表1-3（A）9#H——Z4（C）9#H——Z6（B）9#H——Z5（D）9#H——Z7（E）12#Z——Z4（F）12#Z——Z5（G）12#Z——Z6（H）12#Z——Z7图1-3阻尼反应图由上图可得结构阻尼见表1-3：表1-3结构阻尼列表横向拾振器4567编号阻尼2.822%3.103%3.870%2.964%纵向阻尼4561.175%1.320%1.345%平均值3.190%71.375%平均值1.304%3．实验振型图如下（图1-4）一阶振型图二阶振型图三阶振型图图1-4基本振型图﹝2﹞5号公寓1、频率分析：由频谱反应分析得出结构的基本频率，试验结果见图1-55#H——200hz5#H--100hz5#Z--200hz5#Z--100hz图1-5频谱反应图由上图可得结构基本频率和周期见表1-4表1-4结构基本频率和周期横向纵向采集频200hz率结构频2.929率（hz）周期(s)0.3412、阻尼：由FFT分析得结构阻尼。见图1-6和表1-5100hz3.0280.330平均值2.9790.336200hz3.1240.320100hz3.1260.320平均值3.1250.3205#H—Z45#H—Z55#H—Z65#H—Z75#Z—Z45#Z—Z55#Z—Z65#Z—Z7图1-6阻尼反应图由上图可得结构阻尼见表3：表1-5结构阻尼列表横向拾振器4567编号阻尼2.121%2.101%2.091%2.362%纵向4561.922%1.695%1.672%3、实验振型图如下（图1-7）：平均值2.169%71.721%平均值1.753%一阶振型图二阶振型图三阶振型图图1-7基本振型图三：实验结果分析：1．结构的自振周期都比较小，而且框架横向自振周期比密肋要小，而纵向密肋体系的自振周期比框架要小。表明密肋体系纵向地震作用在相同情况下比框架大。而横向则比框架小。2．密肋体系的阻尼系数比框架小，地震作用的衰减速度比框架快，抗震性能优于框架。3．两者的变形曲线都是以剪切型为主。而密肋体系的变形曲线中含有的弯曲成分高于框架，相对框架而言可认为是弯剪型变形。四：误差分析：本次测试试验在白天进行，同时为雨天，试验数据分析表明，其环境影响因素为：①周围机械振动。当周围有车，或是机械在振动时，振动位移发生突变放大。②人的干扰。采集数据过程中发现，当人经过拾振器时，对振动曲线有影响。③干扰的距离。试验发现，当干扰离拾振器越近时，其对地脉动曲线的干扰越大。所以测试结果不可避免地受到人员及噪音的影响，尤其对于实测振型，有一定的误差。但经过数据处理分析，剔除信号干扰，考虑误差的影响，本次试验结果基本和理论值相符。
