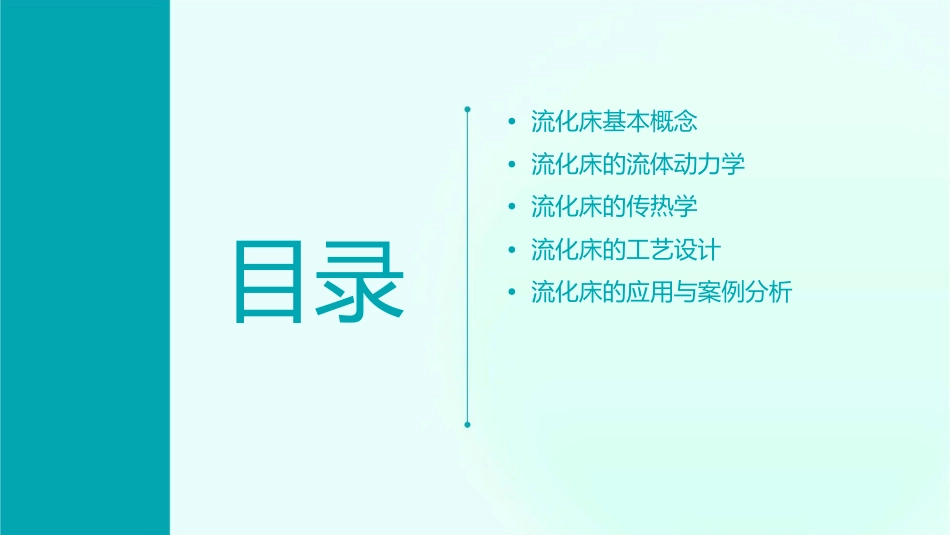

流化床的基本原理课件•流化床基本概念•流化床的流体动力学•流化床的传热学•流化床的工艺设计•流化床的应用与案例分析目录01流化床基本概念定义与分类010203流化床定义流化床分类应用领域流化床是一种利用气体或液体通过颗粒床层而使床层处于流态化状态的装置。根据操作温度，流化床可分为鼓泡流化床和循环流化床。流化床广泛应用于能源、化工、环保等领域。流化床的组成床层气体和固体输送系统由固体颗粒组成，提供反应或传热表面。用于向床层中加入或排出气体和固体。气体分布板控制系统使气体均匀分布，避免形成沟流。监测和控制温度、压力等参数。流化床的工作原理01020304流态化现象流动特性传递特性操作条件当气体或液体通过固体颗粒床层时，颗粒会呈现类似流体状态的现象。流化床内气体的流动特性与常规流体有所不同，具有非线性行为。流化床具有较高的传热和传质速率，这使其在能源、化工等领域具有广泛的应用。操作温度和压力、气体和固体流量等参数对流化床的性能有重要影响。流化床的流体动02力学流体的性质密度粘度压缩性流体的密度是表示流体质量与体积之比，它随着温度和压力的变化而变化。流体的粘度表示流体抵抗流动的能力，它随着温度和压力的变化而变化。流体的压缩性表示流体的体积随压力的变化而变化的性质。流体的流动状态湍流湍流是指流体以混乱无序的方式流动，各部分之间有强烈的相互混合或干扰。层流层流是指流体以分层方式流动，各层之间没有相互混合或干扰。过渡流过渡流是指从层流到湍流之间的流动状态。流体的流动特性流量速度压力流体的流量表示单位时间内流过某一截面的流体体积。流体的速度表示流体在单位时间内流过的距离。流体的压力表示流体对容器壁的垂直作用力，它与容器的形状和尺寸以及液体的性质有关。03流化床的传热学传热的基本方式热传导通过物质内部温度梯度产生的热能从高温度区域向低温度区域的传递。对流传热通过流体流动时与固体表面之间的摩擦作用，将热能从流体的一部分传递到另一部分。辐射传热通过电磁波将热能从一个物体传递到另一个物体。流化床的传热过程01020304热气体通过流化床底部入口进入，与床内固体颗粒充分混合。固体颗粒被加热到接近气体温经过流化床顶部出口排出，完成传热过程。热气体和固体颗粒之间的传热导致固体颗粒被进一步加热。度，形成均匀温度分布。传热系数的确定通过实验测定流化床内温度分布以及气体和固体颗粒之间的传热系数。利用测量数据，结合流体力学和传热学原理，计算得到传热系数。根据不同操作条件下的实验数据，对计算得到的传热系数进行修正和验证。04流化床的工艺设计工艺流程设计设计气固两相流化床的基本流程，包括气体和固体颗粒的进料、混合、流化、分离等环节。根据工艺要求，确定各环节的主要参数和操作条件，如气体流量、固体颗粒大小及浓度、流化速度、分离效率等。对工艺流程进行模拟和优化，以达到最佳的工艺效果和经济效益。设备选型与设计根据工艺流程及操作条件，选择合适的流化床设备，包括类型、尺寸、材质等。根据设备性能参数及操作要求，进行设备的结构设计，确定关键部件如气体分布器、固体颗粒分离器等的位置和尺寸。对设备进行强度和稳定性校核，确保设备在操作过程中的安全性和可靠性。操作参数控制根据工艺流程和操作条件，确定需要控制的主要参数，如气体流量、固体颗粒大小及浓度、流化速度等。设计合适的控制系统，对各参数进行实时监测和控制，以保证工艺过程的稳定性和可靠性。对控制系统的性能进行评估和优化，提高控制精度和响应速度，以实现更好的操作效果和经济效益。05流化床的应用与案例分析工业应用领域能源领域流化床在能源领域中有着广泛的应用，如煤燃烧、生物质燃烧等，可用于生产电力和热力。环保领域流化床技术也可用于废弃物处理，如生活垃圾、工业废弃物等，可实现废弃物的减量化、无害化和资源化处理。化工领域流化床在化工领域也有着重要的应用，如石油化工、煤化工等，可用于生产各种化学产品。应用案例一：煤燃烧原理流化床煤燃烧是一种先进的燃烧技术，将煤破碎成一定粒度的煤粒，在流化床内与高温热风混合，实现煤的清洁燃烧。特...
