电梯基本原理(电气)课件VIP专享VIP免费

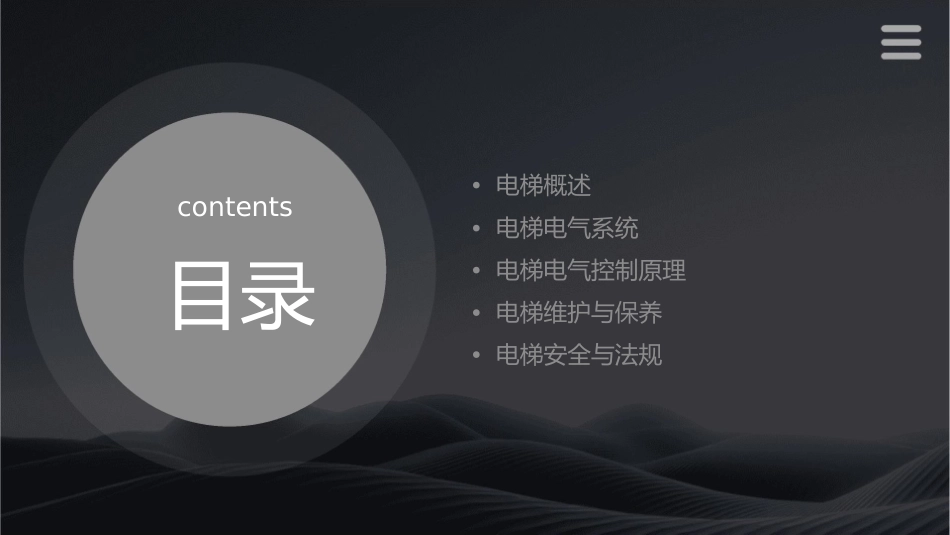

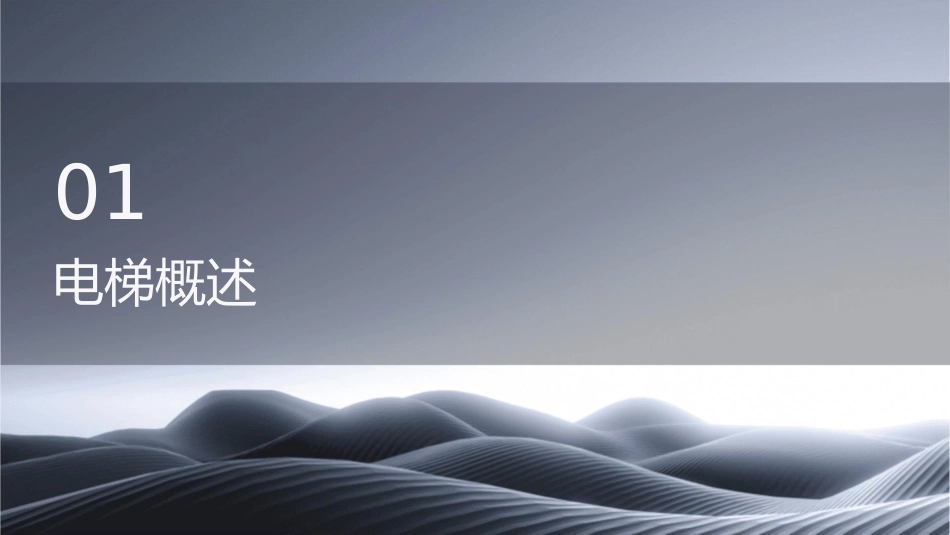

•电梯概述contents•电梯电气系统•电梯电气控制原理•电梯维护与保养•电梯安全与法规目录01电梯概述电梯的定义与分类电梯的定义电梯是一种垂直运输的机电设备，用于在建筑物的不同楼层之间运输人员和货物。电梯的分类根据不同的分类标准，电梯可以分为多种类型，如曳引式电梯、液压式电梯、螺杆式电梯等。电梯的发展历程电梯的起源电梯的起源可以追溯到古代的中国和欧洲，当时人们使用滑轮、杠杆等简单机械来升降重物。现代电梯的发展随着电力和电气控制技术的发展，现代电梯逐渐形成并普及，成为现代建筑中不可或缺的交通工具。电梯的基本组成曳引系统门系统轿厢系统安全保护系统曳引系统是电梯的主要动力部分，包括曳引机、曳引钢丝绳、导向轮等。门系统包括轿门、厅门和门机，负责控制电梯门的开启和关闭。轿厢系统包括轿厢、轿架、导轨等，是人员和货物的承载部分。安全保护系统包括限速器、安全钳、缓冲器等，用于保障电梯运行的安全。02电梯电气系统电梯电气控制系统电梯电气控制系统是电梯的核心部分，负责控制电梯的运行和操作。它包括控制柜、操纵箱、召唤箱等部分，通过各种电气元件和线路连接，实现对电梯的运行控制和安全保护。控制柜是电梯电气控制系统的核心，它包括各种继电器、接触器、开关等元件，用于接收指令信号并控制电梯的运行。操纵箱是电梯操作面板，包括楼层显示、开关门按钮、上下行按钮等，供乘客进行楼层选择和操作。电梯电力拖动系统电梯电力拖动系统是电梯的动力部分，负责提供电梯运行所需的动力。制动器的作用是在电梯运行时保持轿厢的静止状态，防止轿厢意外移动。它包括电动机、减速器、制动器等部分，通过电力拖动系统将电能转化为机械能，驱动电梯上下运行。减速器的作用是将电动机的高速转动降低到所需的速度，并传递到电梯的曳引轮上。电动机是电梯电力拖动系统的核心，常用的电动机有直流电动机和交流电动机两种。电梯门机控制系统门电机是门机控制系统的执行机构，通过电机转动带动门的开合。它包括门电机、门控制器、感应器等部分，通过门机控制系统实现电梯门的自动开关和调节。门控制器是门机控制系统的核心，它根据感应器的信号和指令信号控制门的开关和调节。电梯门机控制系统是电梯的门控部分，负责控制电梯门的开关和调节。感应器的作用是检测门的开关状态和位置信息，并将信号反馈给门控制器。电梯安全保护系统它包括限速器、安全钳、缓冲器安全钳的作用是在限速器动作后，将电梯轿厢紧紧夹持在导轨上，防止轿厢继续向下坠落。等部分，通过安全保护系统实现对电梯的安全保护和应急处理。电梯安全保护系统是电梯的安全限速器的作用是检测电梯的运行缓冲器的作用是吸收轿厢下坠的能量，减少轿厢对底坑的冲击和振动。保障部分，负责保障电梯运行过速度，当速度超过设定值时，限速器会触发安全回路，使电梯停止运行。程中的安全。03电梯电气控制原理电梯主控制器电梯主控制器是电梯电气控制系统的核心，负责接收和解析来自轿厢操纵盘、呼梯盒、外呼信号等外部输入的信号，并根据预设的程序逻辑，输出相应的控制指令，控制电梯的运行。电梯主控制器一般采用可编程逻辑控制器（PLC）或微处理器，通过编程实现各种逻辑控制功能。电梯主控制器还负责监控电梯的运行状态，如速度、方向、楼层位置等，确保电梯安全、准确地运行。电梯变频器电梯变频器是电梯电气控制系统中的重要组成部分，用于调节电梯电动机的运行速度。变频器通过改变电动机供电的频率，实现电动机转速的调节，从而控制电梯的运行速度。变频器还具有过载保护、过压保护、欠压保护等功能，确保电梯电动机的安全运行。电梯PLC控制器电梯PLC控制器是一种专门用于电梯控制的可编程逻辑控制器。PLC控制器通过接收来自轿厢操纵盘、PLC控制器还具有故障自诊断功能，能呼梯盒、外呼信号等外部输入的信号，够实时监测电梯的运行状态，一旦出现根据预设的程序逻辑，输出相应的控制故障，能够及时报警并显示故障信息。指令，控制电梯的运行。电梯传感器与开关电梯传感器与开关是电梯电气控制系统中用于检测和传递信号的重要元件。传感器用于检测电梯的运行状态，如速度、位置、方...
