常用材料耐腐蚀性VIP免费

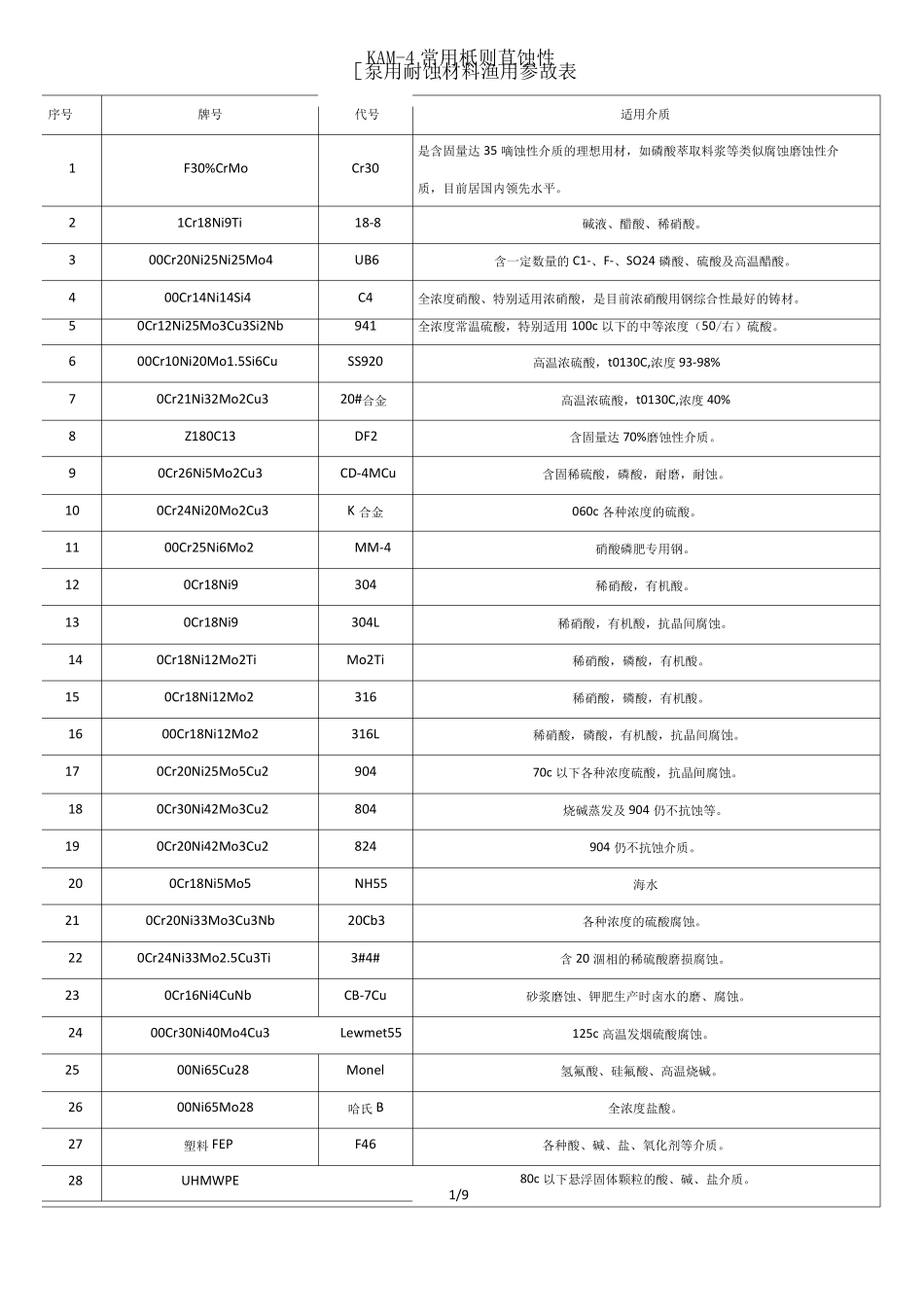

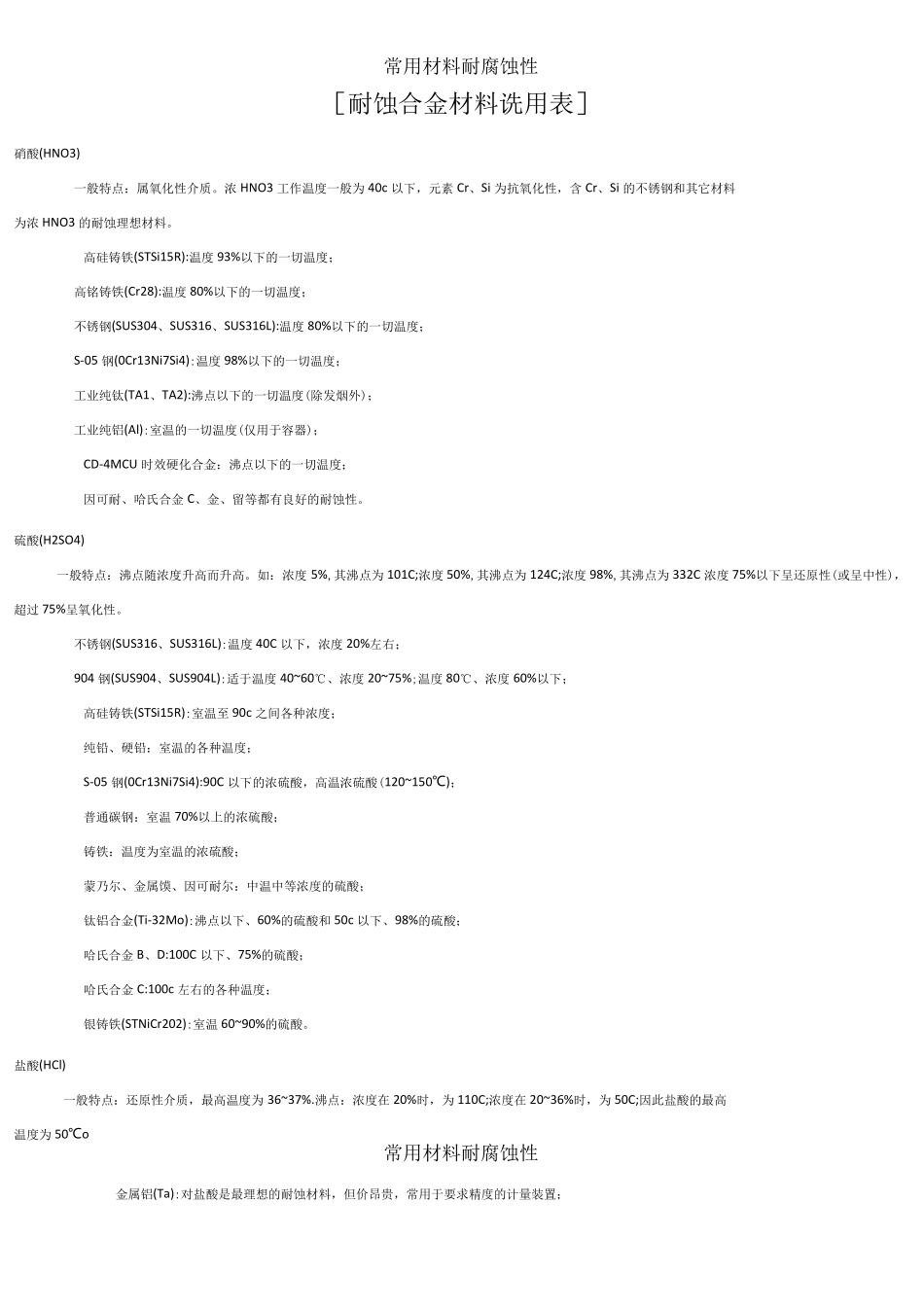

KAM-4常用柢则苴蚀性［泵用耐蚀材料渔用参故表序号牌号代号适用介质是含固量达35嘀蚀性介质的理想用材，如磷酸萃取料浆等类似腐蚀磨蚀性介1F30%CrMoCr30质，目前居国内领先水平。23456789101112131415161718192021222324252627281Cr18Ni9Ti00Cr20Ni25Ni25Mo400Cr14Ni14Si40Cr12Ni25Mo3Cu3Si2Nb00Cr10Ni20Mo1.5Si6Cu0Cr21Ni32Mo2Cu3Z180C130Cr26Ni5Mo2Cu30Cr24Ni20Mo2Cu300Cr25Ni6Mo20Cr18Ni90Cr18Ni90Cr18Ni12Mo2Ti0Cr18Ni12Mo200Cr18Ni12Mo20Cr20Ni25Mo5Cu20Cr30Ni42Mo3Cu20Cr20Ni42Mo3Cu20Cr18Ni5Mo50Cr20Ni33Mo3Cu3Nb0Cr24Ni33Mo2.5Cu3Ti0Cr16Ni4CuNb00Cr30Ni40Mo4Cu300Ni65Cu2800Ni65Mo28塑料FEP18-8UB6C4941SS92020#合金DF2CD-4MCuK合金MM-4304304LMo2Ti316316L904804824NH5520Cb33#4#CB-7CuLewmet55Monel哈氏B碱液、醋酸、稀硝酸。含一定数量的C1-、F-、SO24磷酸、硫酸及高温醋酸。全浓度硝酸、特别适用浓硝酸，是目前浓硝酸用钢综合性最好的铸材。全浓度常温硫酸，特别适用100c以下的中等浓度（50/右）硫酸。高温浓硫酸，t0130C,浓度93-98%高温浓硫酸，t0130C,浓度40%含固量达70%磨蚀性介质。含固稀硫酸，磷酸，耐磨，耐蚀。060c各种浓度的硫酸。硝酸磷肥专用钢。稀硝酸，有机酸。稀硝酸，有机酸，抗晶间腐蚀。稀硝酸，磷酸，有机酸。稀硝酸，磷酸，有机酸。稀硝酸，磷酸，有机酸，抗晶间腐蚀。70c以下各种浓度硫酸，抗晶间腐蚀。烧碱蒸发及904仍不抗蚀等。904仍不抗蚀介质。海水各种浓度的硫酸腐蚀。含20涸相的稀硫酸磨损腐蚀。砂浆磨蚀、钾肥生产时卤水的磨、腐蚀。125c高温发烟硫酸腐蚀。氢氟酸、硅氟酸、高温烧碱。全浓度盐酸。各种酸、碱、盐、氧化剂等介质。F461/9UHMWPE80c以下悬浮固体颗粒的酸、碱、盐介质。常用材料耐腐蚀性［耐蚀合金材料诜用表］硝酸(HNO3)一般特点：属氧化性介质。浓HNO3工作温度一般为40c以下，元素Cr、Si为抗氧化性，含Cr、Si的不锈钢和其它材料为浓HNO3的耐蚀理想材料。高硅铸铁(STSi15R):温度93%以下的一切温度；高铭铸铁(Cr28):温度80%以下的一切温度；不锈钢(SUS304、SUS316、SUS316L):温度80%以下的一切温度；S-05钢(0Cr13Ni7Si4):温度98%以下的一切温度；工业纯钛(TA1、TA2):沸点以下的一切温度(除发烟外)；工业纯铝(Al):室温的一切温度(仅用于容器)；CD-4MCU时效硬化合金：沸点以下的一切温度；因可耐、哈氏合金C、金、留等都有良好的耐蚀性。硫酸(H2SO4)一般特点：沸点随浓度升高而升高。如：浓度5%,其沸点为101C;浓度50%,其沸点为124C;浓度98%,其沸点为332C浓度75%以下呈还原性(或呈中性)，超过75%呈氧化性。不锈钢(SUS316、SUS316L):温度40C以下，浓度20%左右；904钢(SUS904、SUS904L):适于温度40~60℃、浓度20~75%;温度80℃、浓度60%以下；高硅铸铁(STSi15R):室温至90c之间各种浓度；纯铅、硬铅：室温的各种温度；S-05钢(0Cr13Ni7Si4):90C以下的浓硫酸，高温浓硫酸(120~150℃)；普通碳钢：室温70%以上的浓硫酸；铸铁：温度为室温的浓硫酸；蒙乃尔、金属馍、因可耐尔：中温中等浓度的硫酸；钛铝合金(Ti-32Mo):沸点以下、60%的硫酸和50c以下、98%的硫酸；哈氏合金B、D:100C以下、75%的硫酸；哈氏合金C:100c左右的各种温度；银铸铁(STNiCr202):室温60~90%的硫酸。盐酸(HCl)一般特点：还原性介质，最高温度为36~37%.沸点：浓度在20%时，为110C;浓度在20~36%时，为50C;因此盐酸的最高温度为50℃o常用材料耐腐蚀性金属铝(Ta):对盐酸是最理想的耐蚀材料，但价昂贵，常用于要求精度的计量装置；哈氏合金B:温度050C、浓度36%的盐酸；钛铝合金(Ti-32Mo):全温度和全浓度；银铝合金(Chlorimetz、0Ni62Mo32Fe3):全温度和全浓度；工业纯钛(TA1、TA2):室温10%以下的盐酸；ZXSNM(L)合金(00Ni70Mo28Fe2):温度50C、浓度36%的盐酸；磷酸(H3PO4)磷酸浓度一般为30~40%，温度为80〜90C,磷酸中常含H2SO4、F离子、Cl离子、硅酸盐等。不锈钢(SUS316、SUS316L)浓度85%以下的沸点磷酸；Durimet20(20号合金)：浓度85%以下、沸点以下的温度，耐蚀耐磨合金；CD-4Mcu时效硬化合金，耐蚀耐磨合金；高硅铸铁(STSi15R)、高铭铸铁(Cr28):适于沸点以下各种浓度的硝酸；...
