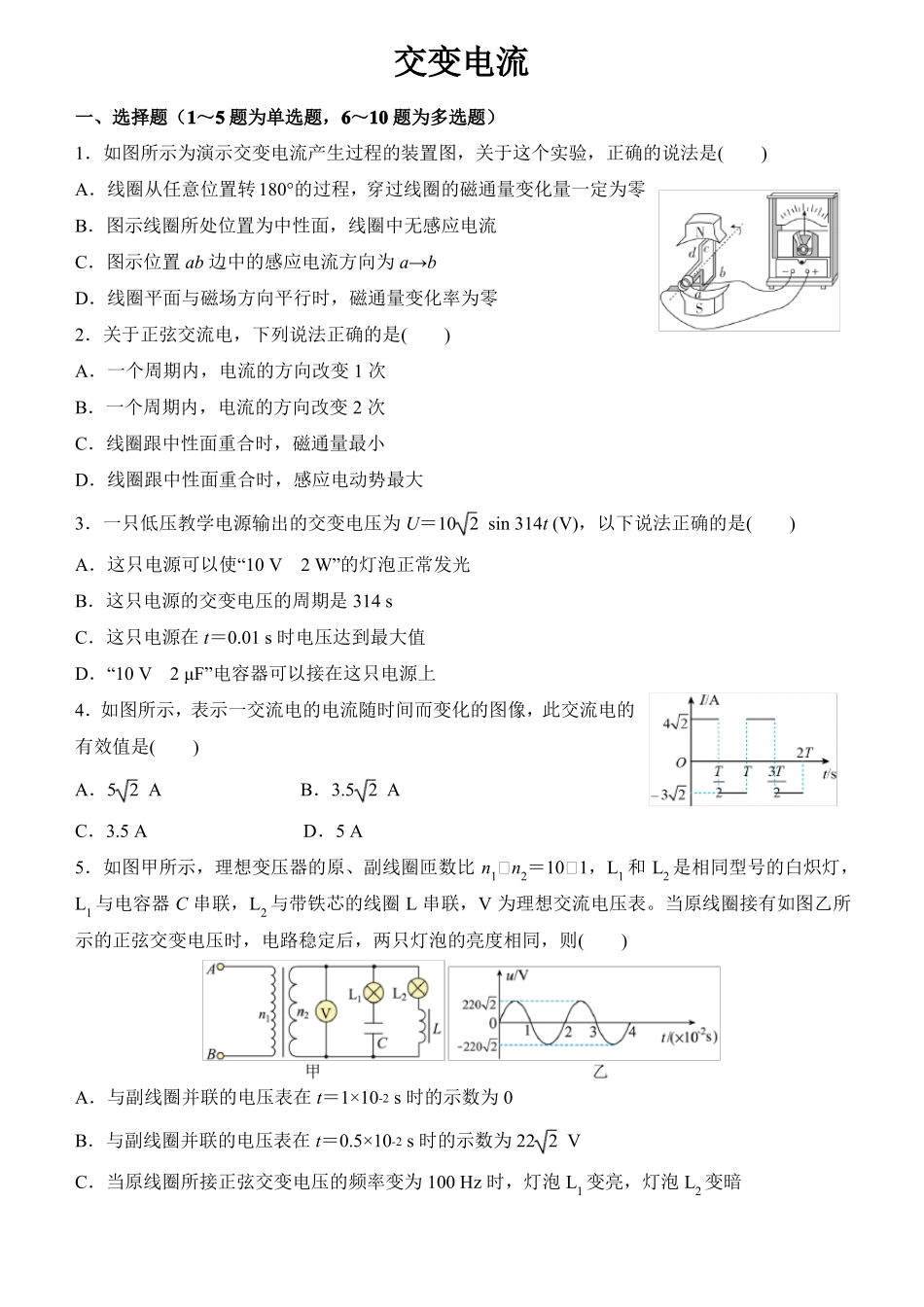

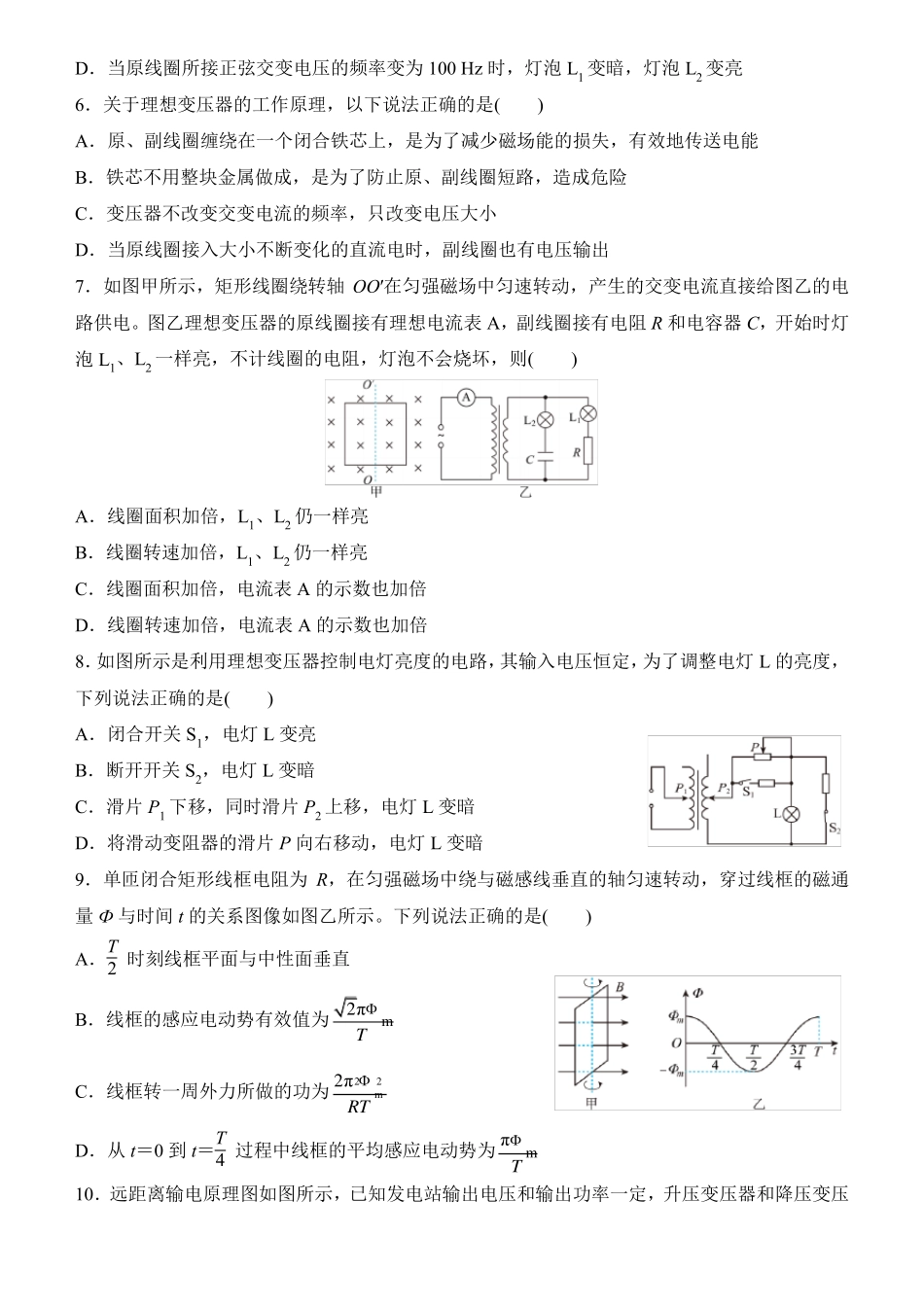

交变电流一、选择题（1～5题为单选题，6～10题为多选题）1．如图所示为演示交变电流产生过程的装置图，关于这个实验，正确的说法是()A．线圈从任意位置转180°的过程，穿过线圈的磁通量变化量一定为零B．图示线圈所处位置为中性面，线圈中无感应电流C．图示位置ab边中的感应电流方向为a→bD．线圈平面与磁场方向平行时，磁通量变化率为零2．关于正弦交流电，下列说法正确的是()A．一个周期内，电流的方向改变1次B．一个周期内，电流的方向改变2次C．线圈跟中性面重合时，磁通量最小D．线圈跟中性面重合时，感应电动势最大3．一只低压教学电源输出的交变电压为U＝102sin314t(V)，以下说法正确的是()A．这只电源可以使“10V2W”的灯泡正常发光B．这只电源的交变电压的周期是314sC．这只电源在t＝0.01s时电压达到最大值D．“10V2μF”电容器可以接在这只电源上4．如图所示，表示一交流电的电流随时间而变化的图像，此交流电的有效值是()A．52AB．3.52AC．3.5AD．5A5．如图甲所示，理想变压器的原、副线圈匝数比n1∶n2＝10∶1，L1和L2是相同型号的白炽灯，L1与电容器C串联，L2与带铁芯的线圈L串联，V为理想交流电压表。当原线圈接有如图乙所示的正弦交变电压时，电路稳定后，两只灯泡的亮度相同，则()A．与副线圈并联的电压表在t＝1×10-2s时的示数为0B．与副线圈并联的电压表在t＝0.5×10-2s时的示数为222VC．当原线圈所接正弦交变电压的频率变为100Hz时，灯泡L1变亮，灯泡L2变暗D．当原线圈所接正弦交变电压的频率变为100Hz时，灯泡L1变暗，灯泡L2变亮6．关于理想变压器的工作原理，以下说法正确的是()A．原、副线圈缠绕在一个闭合铁芯上，是为了减少磁场能的损失，有效地传送电能B．铁芯不用整块金属做成，是为了防止原、副线圈短路，造成危险C．变压器不改变交变电流的频率，只改变电压大小D．当原线圈接入大小不断变化的直流电时，副线圈也有电压输出7．如图甲所示，矩形线圈绕转轴OO′在匀强磁场中匀速转动，产生的交变电流直接给图乙的电路供电。图乙理想变压器的原线圈接有理想电流表A，副线圈接有电阻R和电容器C，开始时灯泡L1、L2一样亮，不计线圈的电阻，灯泡不会烧坏，则()A．线圈面积加倍，L1、L2仍一样亮B．线圈转速加倍，L1、L2仍一样亮C．线圈面积加倍，电流表A的示数也加倍D．线圈转速加倍，电流表A的示数也加倍8．如图所示是利用理想变压器控制电灯亮度的电路，其输入电压恒定，为了调整电灯L的亮度，下列说法正确的是()A．闭合开关S1，电灯L变亮B．断开开关S2，电灯L变暗C．滑片P1下移，同时滑片P2上移，电灯L变暗D．将滑动变阻器的滑片P向右移动，电灯L变暗9．单匝闭合矩形线框电阻为R，在匀强磁场中绕与磁感线垂直的轴匀速转动，穿过线框的磁通量Ф与时间t的关系图像如图乙所示。下列说法正确的是()TA．2时刻线框平面与中性面垂直B．线框的感应电动势有效值为2πmT22π2mC．线框转一周外力所做的功为RTTπmD．从t＝0到t＝4过程中线框的平均感应电动势为T10．远距离输电原理图如图所示，已知发电站输出电压和输出功率一定，升压变压器和降压变压器均为理想变压器，当K由2改接为1时，下列说法正确的是()A．电压表示数增大B．电流表示数减小C．用户的实际功率减小D．输电线上损失的功率减小二、非选择题11．如图所示，线圈abcd的面积是0.05m2，共100匝，线圈电阻为1Ω，外1接电阻R＝9Ω，匀强磁场的磁感应强度B＝πT，当线圈以300r/min的转速绕垂直于磁场方向的轴匀速旋转时。问：(1)线圈中感应电动势的最大值是多少？(2)若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时值表达式；(3)电路中理想电压表和理想电流表的示数各是多少？12．某同学想用220V交变电流作为小型收录机的电源。他先制作了一个交变电流变直流的整流器，但是这个整流器需要用6V的交变电流电源。于是他又添置了一个220V/6V的变压器，如图所示。他看到这个变压器上有a、b、c、d四个引出线头，且a、d引线比b、c引线粗。他不知道如何接法，也没有相应的说明书。(1)请帮助该同学判断ad端是接220V还是6V，为什么？(2)为了进一步探究变压器线圈两端的电压与匝数的关系，他又取匝数Na＝80...
