实验六:验证机械能守恒定律VIP免费

实验六:验证机械能守恒定律_第1页
1/23
实验六:验证机械能守恒定律_第2页
2/23
实验六:验证机械能守恒定律_第3页
3/23

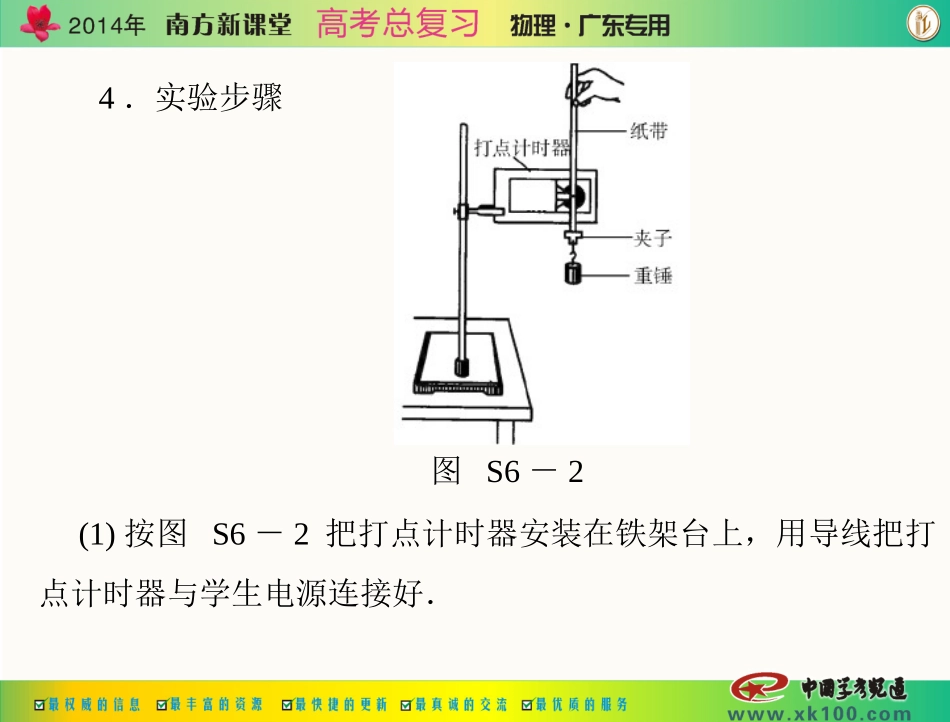

实验六:验证机械能守恒定律1.实验目的:验证机械能守恒定律.故只需借助打点计时器,通过纸带测出重物某时刻的下落高度h和该时刻的瞬时速度v,即可验证机械能是否守恒.测定第n点的瞬时速度的方法:测出第n点相邻的前、后2.实验原理:自由落体运动中物体机械能守恒,mgh=12mv2.图S6-13.实验器材:铁架台(带铁夹)、打点计时器、重锤(带纸带夹子)、纸带若干、复写纸片、导线、直尺和学生电源.两段相等时间T内下落的距离sn和sn+1,则vn=sn+sn+12T=dn+1-dn-12T(如图S6-1所示).4.实验步骤图S6-2(1)按图S6-2把打点计时器安装在铁架台上,用导线把打点计时器与学生电源连接好.(2)把纸带的一端用夹子固定在重锤上,另一端穿过计时器限位孔,用手竖直提起纸带使重锤停靠在打点计时器附近.(3)先接通电源,然后松手让重锤带着纸带自由下落.(4)重复几次,得到3~5条打好点的纸带.(5)在打好点的纸带中挑选点迹清晰的一条纸带,在起点标上O,以后各点依次标上1、2、3、4、…用刻度尺测出对应的下落高度h1、h2、h3、h4、…(6)应用公式vn=hn+1-hn-12T计算各点对应的瞬时速度v1、v2、v3、…行比较.5.注意事项(1)实验中打点计时器的安装.两纸带限位孔必须在同一竖直线上,以减小摩擦阻力.(2)实验时,必须先接通电源,让打点计时器工作正常后才松手让重锤下落.(3)打点计时器必须接交流电源.(4)重锤应选质量较大的,从而使重力远大于下落过程中所受的阻力,减小实验误差.(7)计算各点对应的势能减少量mghn和动能增加量12mv2n进(5)选用纸带时应尽量挑第一、二点间距离接近2mm的纸带.(6)计算下落高度时,都必须从起始点算起,不能搞错.为了减小测量h的相对误差,选取的各个计数点要离起始点远一些,但纸带也不宜过长,有效长度可在60~80cm内.(7)因为实验要求第一个点对应重锤开始下落的时刻,这就要尽量使该点是清晰小点,为此提起纸带的手要保持不动,待接通电源,打点计时器正常工作后再松开纸带.(8)实验中,只要验证gh是否等于v22即可,不用测重锤的质量.【跟踪训练】1.(2010年新课标卷)图S6-3为验证机械能守恒定律的实验装置示意图.现有的器材为:带铁夹的铁架台、电磁打点计时器、纸带、带铁夹的重锤、天平.回答下列问题:AD(1)为完成此实验,除了所给的器材,还需要的器材有_____(填入正确选项前的字母).A.米尺B.秒表C.0~12V的直流电源D.0~12V的交流电源(2)实验中误差产生的原因有_____________________________________________________________________________________________(写出两个原因).图S6-3纸带与打点计时器之间有摩擦;用米尺测量纸带上点的位置时读数有误差2.(2010年广州二模)用如图S6-4所示的装置做“验证机械能守恒定律”实验.打点计时器的打点周期为T,重锤的质量为m,重力加速度为g.图S6-4(1)完成下面部分实验步骤的相关内容:A.按图示的装置安装器件.B.将打点计时器接到____________(填“直流”或“交流”)电源上.C.先_________________________,再______________,让重锤拖着纸带从高处自由下落.D.……(2)图S6-5是实验打出的纸带,O是速度为零的点,A、B、C是从合适位置选取的三个连续点(其他点未画出),量得d1、d2、d3.取图中O和______(填“A”、“B”或“C”)点来验证机械能守恒定律比较简捷方便,打点计时器打下该点时重锤的动能Ek=______________.图S6-5解析:打点计时器应接低压交流电源.打点计时器刚接通电源时打点还不稳定,所以操作时,先接通打点计时器的电源再释放纸带.从图上数据来看B点的瞬时速度可求,所以取OB答案:(1)交流接通打点计时器的电源释放纸带段来验证机械能守恒定律.ΔEk=12mv2B,而vB=d3-d12T,所以ΔEk=d3-d128T2m.题型1实验原理和操作【例1】关于“验证机械能守恒定律”实验,下面列出一些实验步骤:A.用天平称出重物和夹子的质量B.将重物系在夹子上C.将纸带穿过打点计时器,上端用手提着,下端夹在系有重物的夹子上,再把纸带向上拉,让夹子静止靠近打点计时器处D.把打点计时器接在学生电源的交流输出端,把输出电压调至6V(电源暂不接通)E.把打点计时器用铁...
