螺锁式连接预应力混凝土方桩技术交底VIP免费

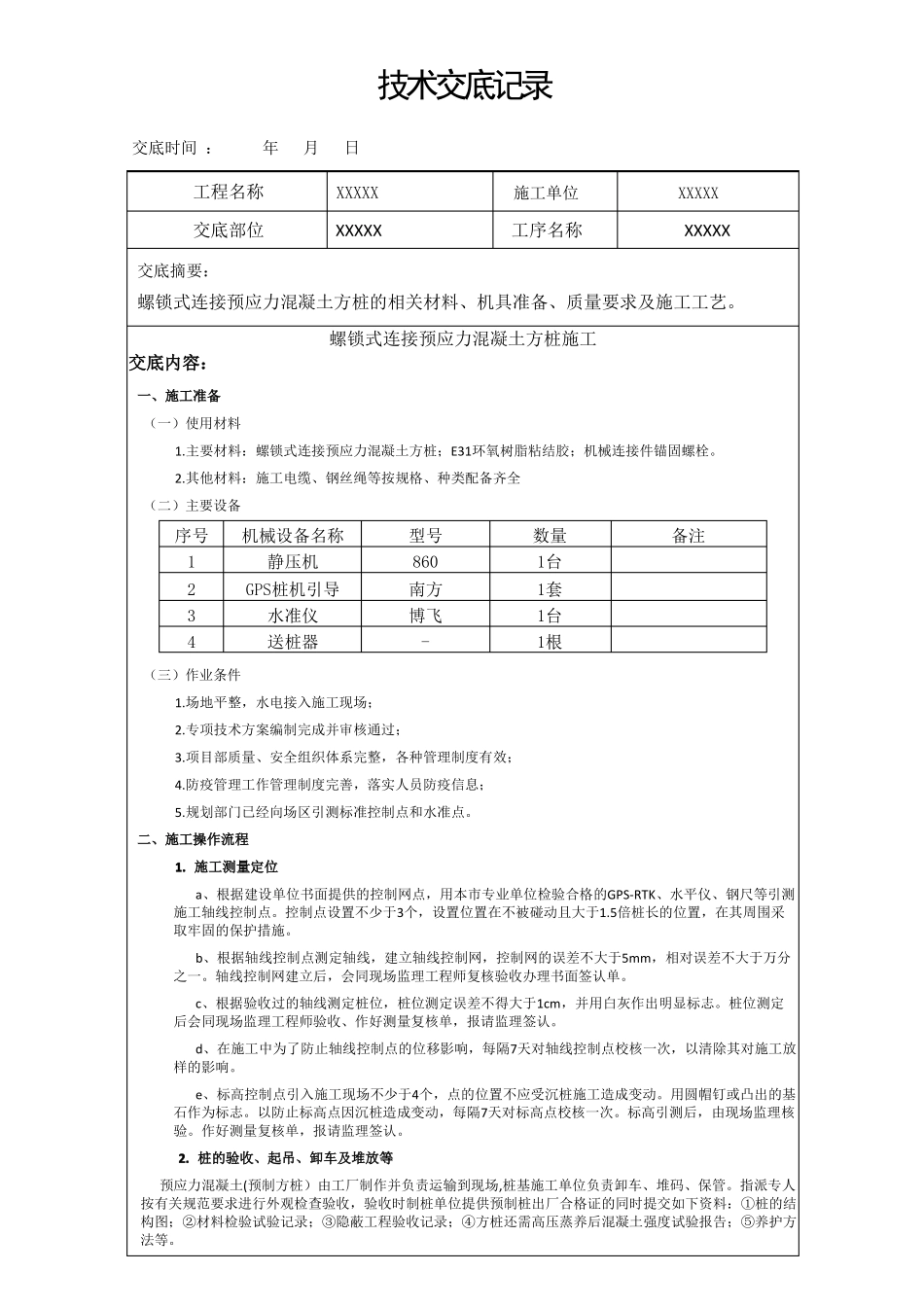

技术交底记录交底时间：年月日工程名称交底部位交底摘要：XXXXX施工单位XXXXXXXXXX工序名称XXXXX螺锁式连接预应力混凝土方桩的相关材料、机具准备、质量要求及施工工艺。螺锁式连接预应力混凝土方桩施工交底内容：一、施工准备（一）使用材料1.主要材料：螺锁式连接预应力混凝土方桩；E31环氧树脂粘结胶；机械连接件锚固螺栓。2.其他材料：施工电缆、钢丝绳等按规格、种类配备齐全（二）主要设备序号1234机械设备名称静压机GPS桩机引导水准仪送桩器型号860南方博飞-数量1台1套1台1根备注（三）作业条件1.场地平整，水电接入施工现场；2.专项技术方案编制完成并审核通过；3.项目部质量、安全组织体系完整，各种管理制度有效；4.防疫管理工作管理制度完善，落实人员防疫信息；5.规划部门已经向场区引测标准控制点和水准点。二、施工操作流程1.施工测量定位a、根据建设单位书面提供的控制网点，用本市专业单位检验合格的GPS-RTK、水平仪、钢尺等引测施工轴线控制点。控制点设置不少于3个，设置位置在不被碰动且大于1.5倍桩长的位置，在其周围采取牢固的保护措施。b、根据轴线控制点测定轴线，建立轴线控制网，控制网的误差不大于5mm，相对误差不大于万分之一。轴线控制网建立后，会同现场监理工程师复核验收办理书面签认单。c、根据验收过的轴线测定桩位，桩位测定误差不得大于1cm，并用白灰作出明显标志。桩位测定后会同现场监理工程师验收、作好测量复核单，报请监理签认。d、在施工中为了防止轴线控制点的位移影响，每隔7天对轴线控制点校核一次，以清除其对施工放样的影响。e、标高控制点引入施工现场不少于4个，点的位置不应受沉桩施工造成变动。用圆帽钉或凸出的基石作为标志。以防止标高点因沉桩造成变动，每隔7天对标高点校核一次。标高引测后，由现场监理核验。作好测量复核单，报请监理签认。2.桩的验收、起吊、卸车及堆放等预应力混凝土(预制方桩）由工厂制作并负责运输到现场,桩基施工单位负责卸车、堆码、保管。指派专人按有关规范要求进行外观检查验收，验收时制桩单位提供预制桩出厂合格证的同时提交如下资料：①桩的结构图；②材料检验试验记录；③隐蔽工程验收记录；④方桩还需高压蒸养后混凝土强度试验报告；⑤养护方法等。每批桩材到场后，要摆放在平整、坚实的场地上，堆放高度不得超过3层。要检查其合格证等相关合格证明并进行外观检查，确认合格后方可使用。3.沉桩工艺流程沉桩法施工工艺流程基本为：测量放线-桩机就位-吊桩-沉桩-接桩-沉桩-送桩到设计标高-移位，然后重复上述步骤，开始新一根桩的施工。（详见下图）4.施工方法及要点1）、沉桩顺序根据现场实际情况2）、测量放线①进入现场后，桩基础施工单位首先应根据建设单位提供的坐标控制点和高程控制点，利用全站仪、经纬仪、水准仪接收和闭合测量复核，并将坐标和高程引测至施工现场，考虑以后施工中要经常复核桩位及标高，故每个单体设置2个固定控制点，考虑桩机行走及压桩影响，将2个控制点设置在外轴线以外8米远处，用脚手管围护避免扰动。②引入现场的控制点和标高，首先自检复核，然后经监理和建设单位验收确认后，方可进行下步测量放线。③根据轴线控制点，然后按桩位平面布置图放出所有桩位点。要求桩位点测量误差控制在2cm以内。3）、桩机就位静压机按压桩顺序就位在桩点附近，用静压机上的整体水平仪将压机调平，如遇到地基出现橡皮泥使桩机无法调平时，应抠除橡皮泥用三合土回填，确保桩机平稳。根据使用桩长用自备吊车吊桩，将相应长度的桩送入夹室，找要施工的桩点、确认施工桩号、确认设计桩顶标高。4）、方桩起吊①预制桩必须在混凝土强度达到100%后方可起吊和施工，并且在起吊前检查桩身质量。②桩位复核后，采用Φ20钢丝绳套在距桩端0.293L处（L为桩长），采用单点吊，钢丝绳必须套牢，锁紧扣头，慢慢将桩吊起。③在方桩尖离地面10-20cm时，转动吊车转台，让桩靠近桩机，然后提升桩至位于夹桩器正上方，停止转动。5)、桩机调平、桩对桩位①调平桩机，通过操作室内的水平仪表盘显示桩机水平。②在司索工护送将桩送入夹桩器内，而后将桩慢慢放下，当桩尖离地面30-50cm时，夹桩器上升到顶...
