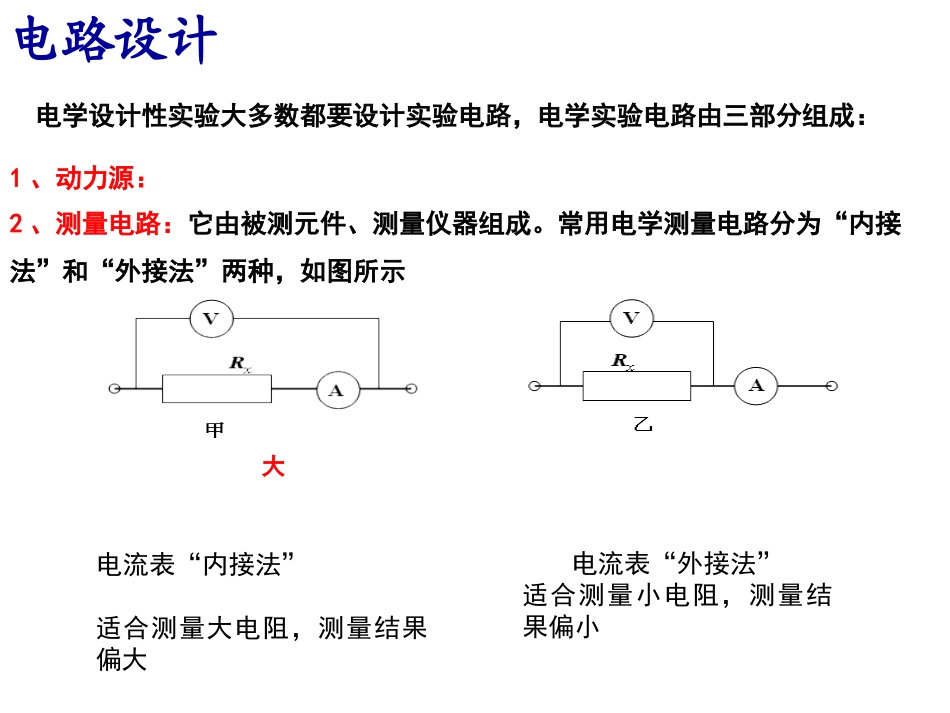

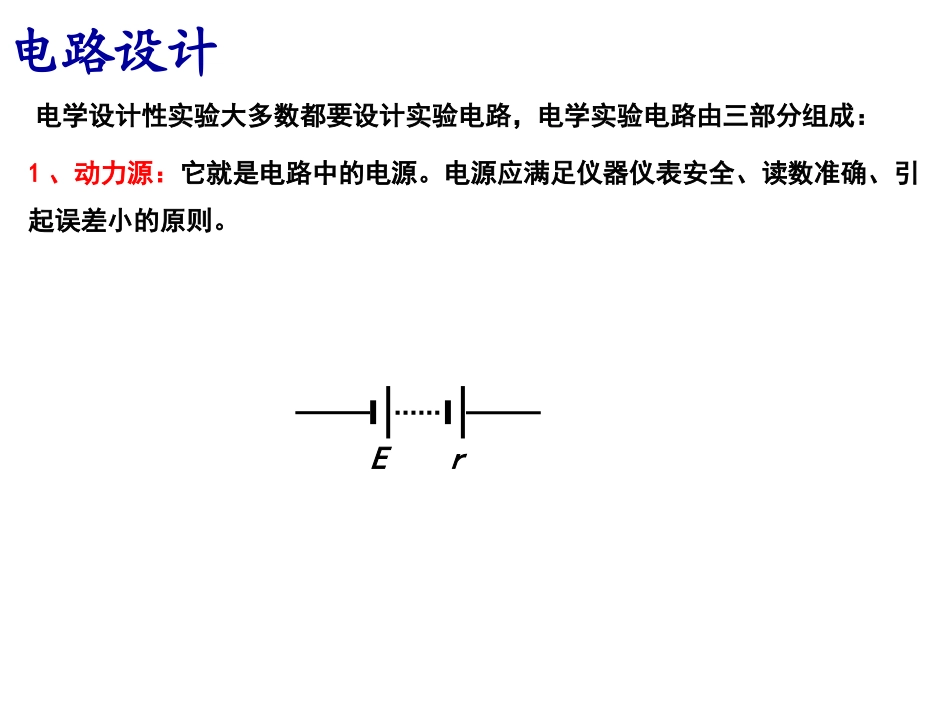

实验：电阻的测量实验：电阻的测量--------设计性实验的突设计性实验的突破破电路设计电学设计性实验大多数都要设计实验电路，电学实验电路由三部分组成：1、动力源：它就是电路中的电源。电源应满足仪器仪表安全、读数准确、引起误差小的原则。Er2、测量电路：它由被测元件、测量仪器组成。常用电学测量电路分为“内接法”和“外接法”两种，如图所示1、动力源：电流表“内接法”适合测量大电阻，测量结果偏大电流表“外接法”适合测量小电阻，测量结果偏小大电路设计电学设计性实验大多数都要设计实验电路，电学实验电路由三部分组成：3、控制电路：它由开关、变阻器等控制元件组成。电学中控制电路分为“限流式”和“分压式”两种，如图所示1、动力源：2、测量电路：电路设计电学设计性实验大多数都要设计实验电路，电学实验电路由三部分组成：“限流式”控制电路若测量电路中电流较小，且不要求从零开始测量，滑线变阻器阻值较大时，可用“限流式”控制电路“分压式”控制电路若要求从零开始测量，并连续多测几组数据，滑线变阻器的阻值较小时，可用“分压式”控制电路【例1】如图为用伏安法测量一个定值电阻阻值的实验所需的器材实物图,器材规格如下:(1)待测电阻Rx(约100欧)；(2)直流毫安表(量程0～10毫安,内阻50欧)；(3)直流电压表(量程0～3伏,内阻5千欧)；(4)直流电源(输出电压4伏,内阻可不计)；(5)滑动变阻器(阻值范围0～15欧,允许最大电流1安)；(6)电键一个,导线若干条根据器材的规格和实验要求,在本题的实物图上连线。AVRX外接分压【例2】为了测一根长20.00㎝、直径为0.220㎜的金属丝的电阻率（电阻率约为1×10-4Ω·m），提供下列器材：A.电动势为15V的直流电源一只B.量程为0～200μA、内阻约为3.7KΩ的电流表一只。C.量程为0～20mA、内阻约为40Ω的电流表一只D.量程为0～2A、内阻约为0.4Ω的电流表一只E.量程为0～12V、内阻约为10KΩ的电压表一只F.量程为0～15V、内阻约为50KΩ的电压表一只G.阻值为0～10Ω、额定电流为1A的滑动变阻器一只H.阻值为0～1KΩ、额定电流为0.1A的滑动变阻器一只I.电键一个J.导线若干请按实验需要，选出适当的器材，并画出实验线路图。AV【例3】用以下器材测量一待测电阻Rx的阻值（900～1000Ω）：电源E，具有一定内阻，电动势约为9.0V；电压表V1，量程为1.5V，内阻r1＝750Ω；电压表V2，量程为5V，内阻r2＝2500Ω；滑线变阻器R，最大阻值约为100Ω；单刀单掷开关K，导线若干。（1）测量中要求电压表的读数不小于其量程的1/3，试画出测量电阻Rx的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）（2）根据你所画的电路原理图在题给的实物图上画出连线。（3）若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx＝_________________。已知内阻电压表可测电流2112211rUrUrrU1112)(rUUU（3）或待测电压表V（0－3V)电流表A1(0－200μA）电流表A2(0－5mA）电流表A3(0－0.6A）滑动变阻器R(0－1kΩ）电源E（电动势4V）开关S（1）为了尽量减小误差，要求测量多组数据，试画出符合要求的实验电路图。（2）所提供的电流表中，应选用。（填写字母代号）[例4]某电压表的内阻在20kΩ－50kΩ之间，现要测量其内阻，实验提供下列可选用的器材：伏安法分压接法电流表选择A1
